蝠鲼造型地效翼单人飞行载具结构

　　这款仿生蝠鲼造型的地效飞行载具，核心定位是近水面、近地面的低空短途单人通行场景，适配内河巡逻、近岸滩涂通勤、湿地保护区巡检这类常规车船难以顺畅抵达的作业场景，相比常规固定翼飞行器，它不需要长距离起降跑道，仅需数十米开阔水面或平整硬质地面即可完成起降，作业灵活性远高于同级别通用航空设备。从结构设计逻辑来看，整体采用翼身融合的布局思路，完全贴合蝠鲼的生物形态特征，宽大的主翼直接与乘员舱段平滑过渡，没有传统小型飞机的明显机身与机翼分界，这种设计一方面可以最大化利用地面效应产生的升力增益，在贴近支撑面1-3米的飞行高度区间，升阻比能比同翼展常规布局飞行器高出40%以上，有效降低动力单元的功率需求，另一方面翼身融合的结构也能减少外露的结构连接件，降低低空飞行时水面杂物、浮尘对结构的磕碰损伤概率。

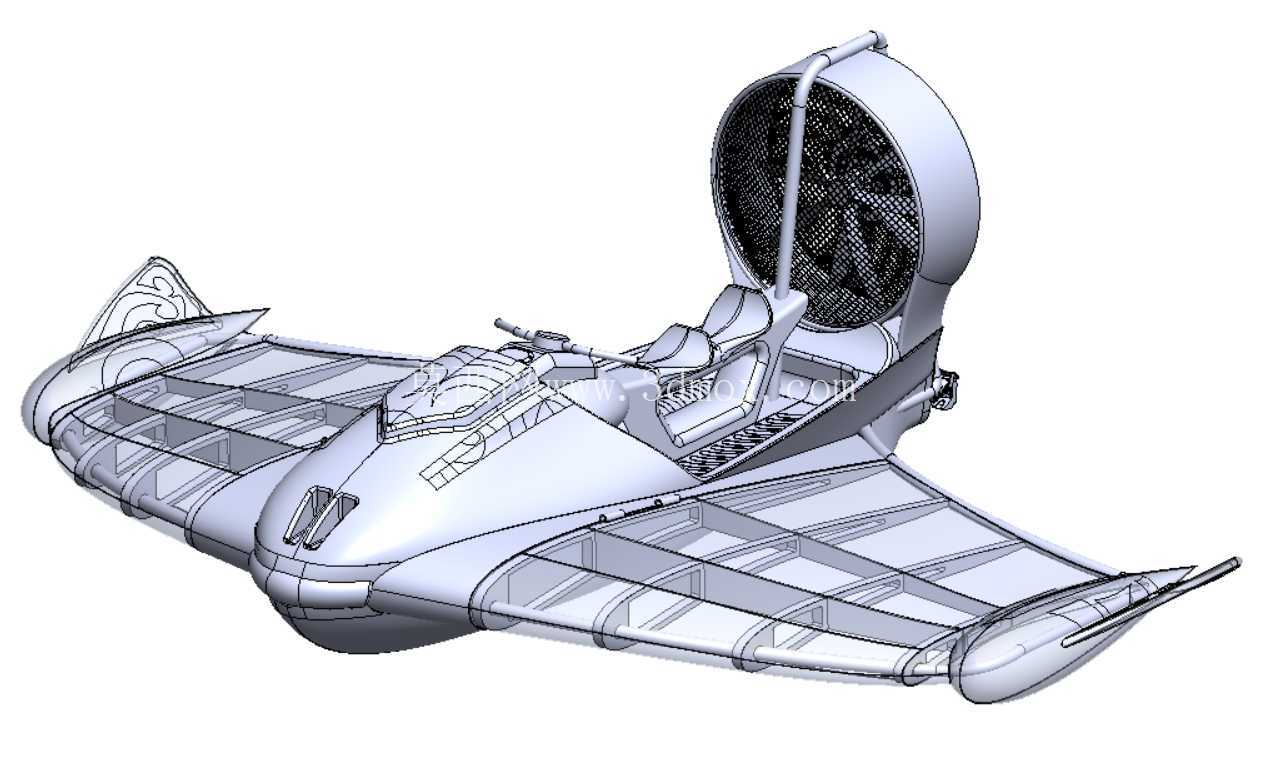

　　尾部设置的涵道式动力单元，是整个载具的推力来源，涵道外圈采用一体化曲面壳体设计，内部的防护网既可以避免低空飞行时卷入水面漂浮的杂草、碎枝，也能在地面停靠时降低人员误触转动扇叶的风险，涵道的安装角度经过多轮迭代调整，推力轴线与载具重心的垂直偏差控制在极小范围内，避免大推力输出时产生不必要的低头或抬头力矩，降低单人操作时的操控难度。主翼采用框架式内部支撑结构，从渲染的半透视图可以看到，翼面内部布置了纵横交错的加强筋与主承力梁，翼尖位置做了上翘的端板设计，这个结构可以有效阻断翼尖涡流的生成，进一步提升地效飞行状态下的升力效率，同时翼尖端板也能在载具水面停靠时起到辅助浮筒的作用，配合机身底部的曲面滑行面，在水面滑行阶段可以保持足够的横向稳定性，不会轻易发生侧翻。

　　乘员舱的位置设置在整机重心的正上方，座椅采用半包裹式设计，操控杆件布置在乘员身前的可达范围内，不需要乘员大幅度挪动身体即可完成所有飞行动作的操控，舱体边缘做了圆滑的曲面过渡，既可以降低飞行过程中的空气阻力，也能在水面起降时减少浪花飞溅对乘员的影响。从安装边界来看，整机翼展控制在4.5米左右，机身长度约3.8米，涵道顶部距离地面的高度不超过1.8米，整体外轮廓尺寸紧凑，日常存放不需要占用过大的仓储空间，普通的家用车库即可满足停放需求，整机的结构重心严格控制在翼面升力中心的靠前位置，在无动力滑行状态下也能保持自然的低头力矩，避免出现飞行过程中失速的风险。

　　载具底部的滑行面采用断阶式设计，在水面加速阶段，当速度达到临界起飞值时，断阶结构可以引导水流快速脱离机身底部，减少水面对机身的吸附阻力，帮助载具快速从滑行状态转入地效飞行状态，而在降落接触水面时，底部曲面的弧度设计可以分散冲击力，降低硬接触带来的结构震动，提升乘员的乘坐舒适度。翼面与机身连接的位置做了加厚处理，内部预留了动力线路、操控拉线的布设通道，所有外露的结构接缝处都设计了导流斜面，避免飞行过程中产生不必要的紊流影响飞行稳定性，尾部的仿生蝠鲼尾翼结构，并非单纯的造型装饰，而是承担了垂直安定面的作用，在侧风环境下飞行时，可以保持整机的航向稳定性，减少乘员持续修正航向的操作负担。涵道动力单元与机身的连接支架采用一体化铸造的结构思路，连接点分散布置在机身后部的承力框架上，避免推力集中在单个连接点造成结构疲劳，涵道内部的扇叶采用低转速大弦长的设计，在提供足够推力的同时，能大幅降低飞行过程中的气动噪音，适配自然保护区巡检这类对噪音控制有要求的作业场景。
