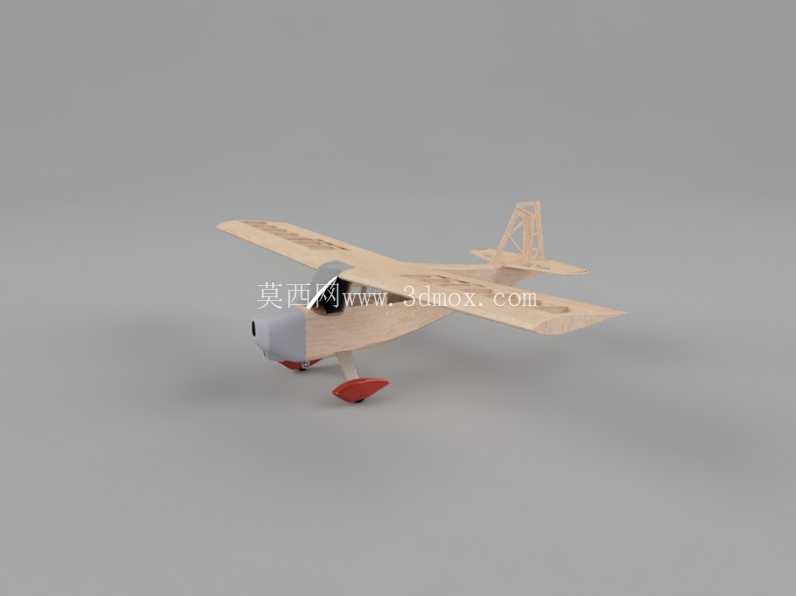

轻木材质遥控固定翼航模整机结构

　　这款轻木材质的固定翼航模，适配7.5cc排量或0.40cu/in区间的电动动力单元、辉光燃油发动机，在航模爱好者的日常休闲飞行、初级航模教学训练场景中有着较高的适配性，相较于同级别泡沫材质航模，轻木搭建的机身结构在抗扭刚性、飞行质感反馈上更贴近真实小型通用飞机的操纵逻辑，能帮助飞手更快过渡到大尺寸像真机的操纵练习中。从结构设计逻辑来看，整机采用分段式模块化搭建思路，机翼、尾翼组、动力舱、起落架均为独立装配单元，日常运输时可快速拆解机翼减少收纳体积，外场飞行时无需复杂工具即可完成整机组装，降低外场作业的准备门槛。机翼部分选用Eppler169翼型，该翼型属于低速高升力翼型范畴，在低速飞行状态下有着较好的升阻比表现，失速迎角阈值更宽，对于初级飞手来说容错率更高，不容易因为操纵杆量过大进入失速尾旋状态；机翼内部采用传统轻木构架式结构，主翼梁选用高强度巴尔沙木搭配碳纤片加强，在保证机翼整体抗弯强度的前提下尽可能降低结构重量，机翼与机身的连接采用硬铝插销定位，配合尼龙螺栓锁紧，既能保证飞行过程中机翼与机身的连接刚性，遇到轻微碰撞时尼龙螺栓会优先断裂吸收冲击能量，避免机身主结构出现不可逆的损坏。

　　机身前段为动力安装舱，预留了标准的电机安装座、辉光发动机安装孔位，油门舵机、转向舵机的安装位均做了层板加强处理，避免发动机长期工作产生的振动导致舵机安装位松脱；机身中段为设备舱，可容纳标准尺寸的航模锂电池、接收机、舵机走线槽，所有走线位置均预留了足够的操作空间，飞手在组装设备时无需额外打磨结构即可完成布线；机身后段逐步收窄过渡到尾翼安装位，垂尾、平尾均采用与机翼一致的构架式轻木结构，操纵面通过尼龙合页与安定面连接，舵角安装位做了局部层板加强，保证操纵力传递的直接性，不会因为长期操纵出现舵面松旷的问题。

　　起落架采用后三点式布局，主起落架为弹性钢丝弯折成型，搭配轻木整流罩降低飞行阻力，尾轮与方向舵联动，地面滑行时可通过方向舵控制滑行方向，主起落架的安装位位于机身重心靠前位置，降落时可优先吸收接地冲击，避免硬着陆时机身结构直接承受冲击力。整机的操纵面包含副翼、升降舵、方向舵、油门四个基础通道，除了舵机安装座、动力安装座、起落架安装位使用层板加强外，其余蒙皮支撑结构均选用低密度轻木切割成型，在保证结构强度满足飞行载荷要求的前提下，将整机空重控制在合理区间，配合适配的动力单元可完成基础的特技动作，包括筋斗、横滚、倒飞等基础特技飞行动作。

　　从安装边界来看，机翼与机身的插销定位公差控制在0.1mm以内，装配后机翼无左右高低差，保证飞行时的横向稳定性；尾翼组安装时需保证平尾与机翼的安装角差在设计允许范围内，避免飞行时出现不必要的配平阻力；动力安装座的中心轴线与机身轴线重合度偏差不超过0.2°，避免动力输出时产生不必要的偏航力矩。在实际飞行场景中，这款航模对起降场地的要求不高，平整的草坪、硬化路面均可完成起降，低速飞行特性稳定，既适合有一定基础的航模爱好者日常休闲飞行，也可作为航模培训机构的初级固定翼训练机型，帮助学员理解固定翼飞机的操纵逻辑、气动布局特点，相较于全机壳的泡沫像真机，这种构架式轻木航模在出现局部损坏时，维修成本更低，仅需替换损坏部位的轻木木条即可完成修复，不需要整体更换机身部件。
