共轴双旋翼小型无人直升机结构设计

项目分类:飞机 发布时间:2024-11-21 ID:802737
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计
  • 共轴双旋翼小型无人直升机结构设计

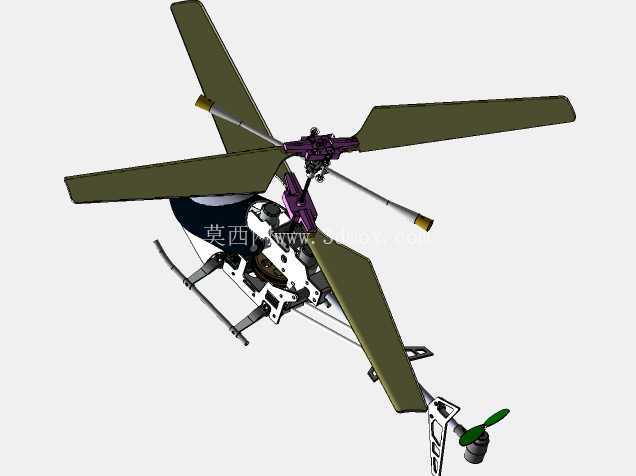

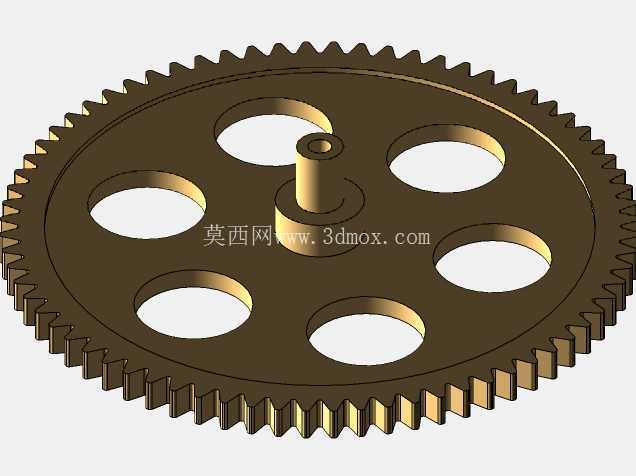

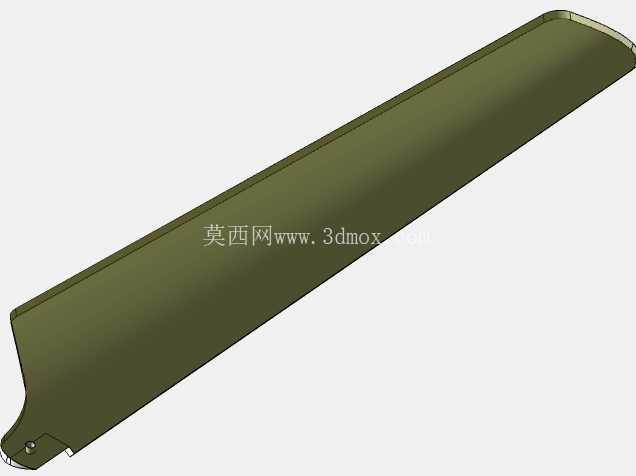

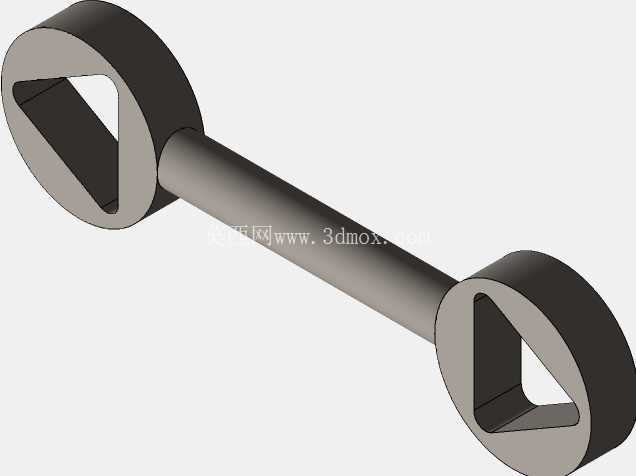

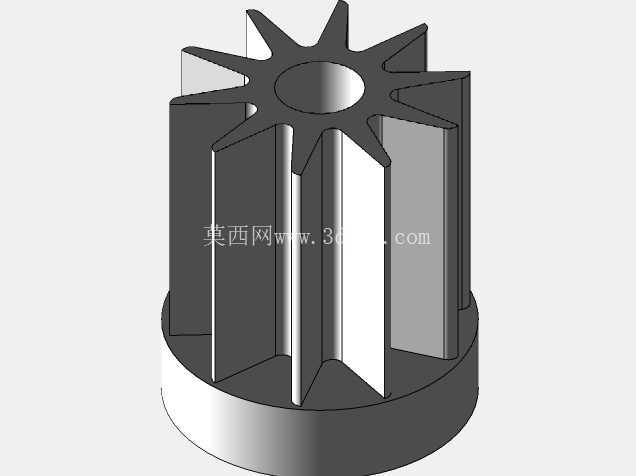

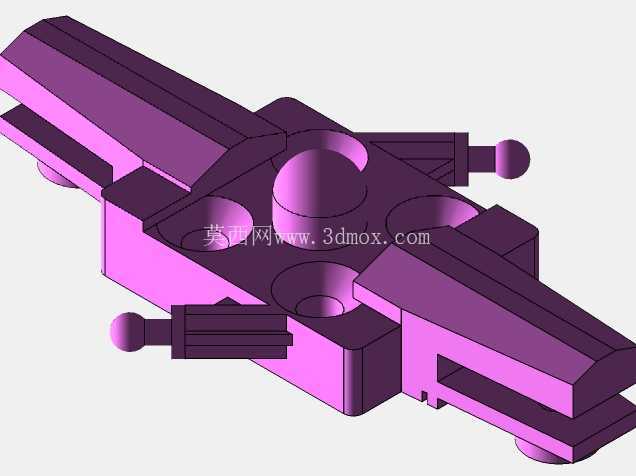

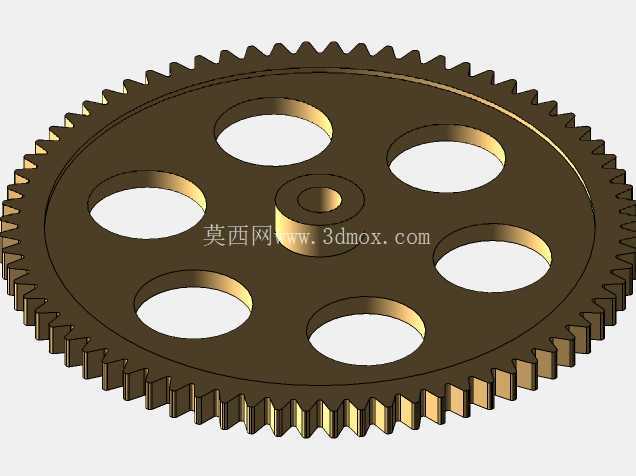

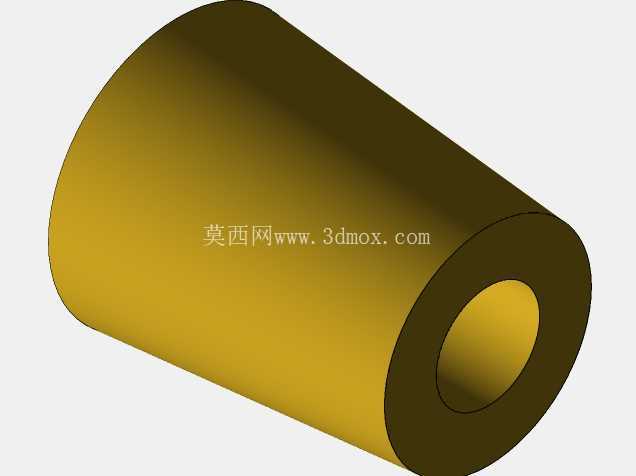

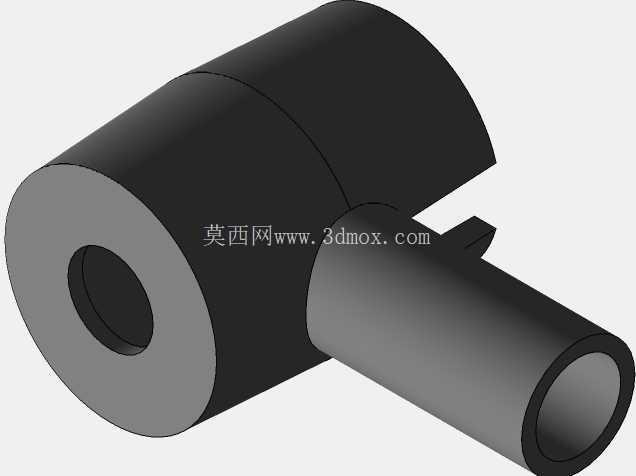

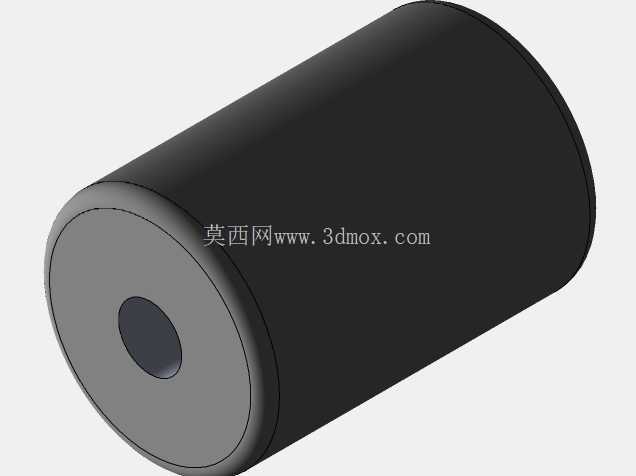

  这款共轴双旋翼布局的小型无人直升机结构,在民用低空作业场景里有着非常明确的适配方向,区别于常规单旋翼带尾桨的构型,共轴反转的双旋翼设计不需要额外设置尾桨来抵消旋翼反扭矩,整体结构的径向尺寸可以做得更紧凑,在林间植保、楼宇间巡检、狭窄空间航拍作业时,能大幅降低旋翼剐蹭障碍物的概率,作业适配性更强。从结构设计逻辑来看,整套模型完整还原了动力传递链路、旋翼变距机构、机身承力框架、尾翼稳定组件以及起落架结构,旋翼桨叶采用对称翼型的实体建模,桨根与桨夹的连接位置预留了变距转动副的安装间隙,上下两组旋翼的主轴采用同轴嵌套设计,内轴与外轴分别传递反向的旋转动力,桨夹位置的变距拉杆与倾斜盘组件做了完整的装配约束,能直观呈现周期变距与总距操纵的运动传递路径,在做运动仿真时可以直接定义转动副与驱动关系,不需要额外补做结构简化。

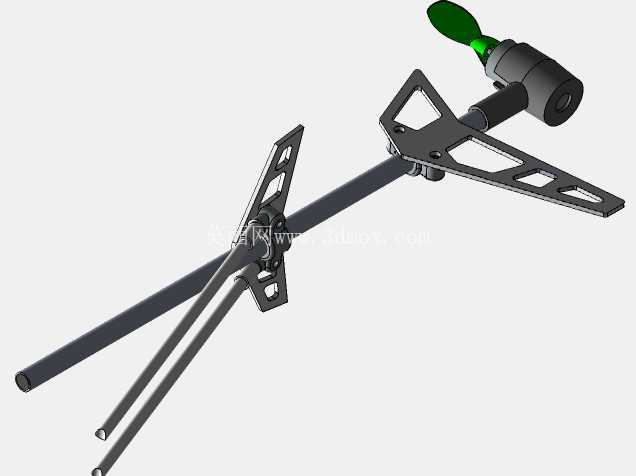

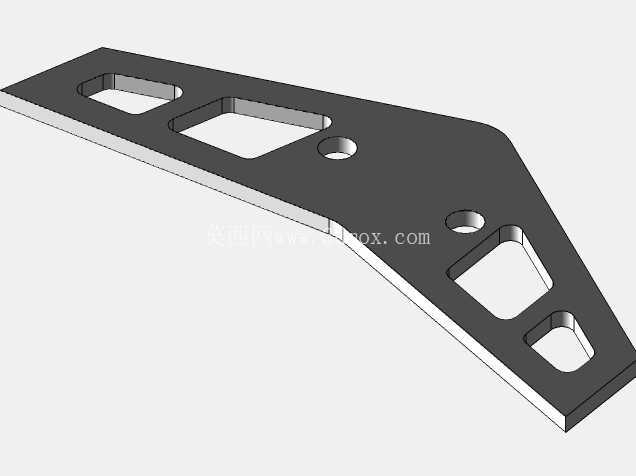

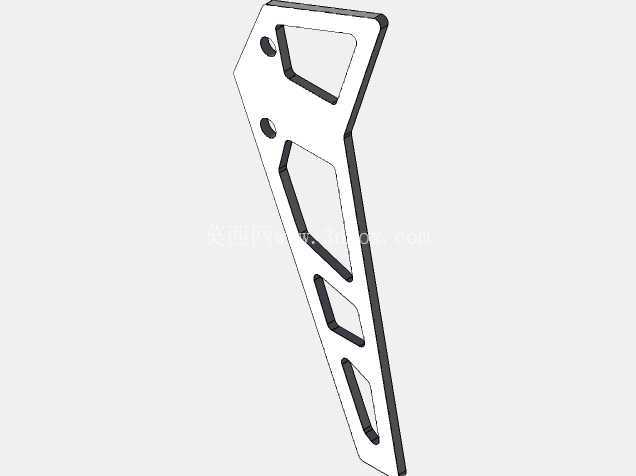

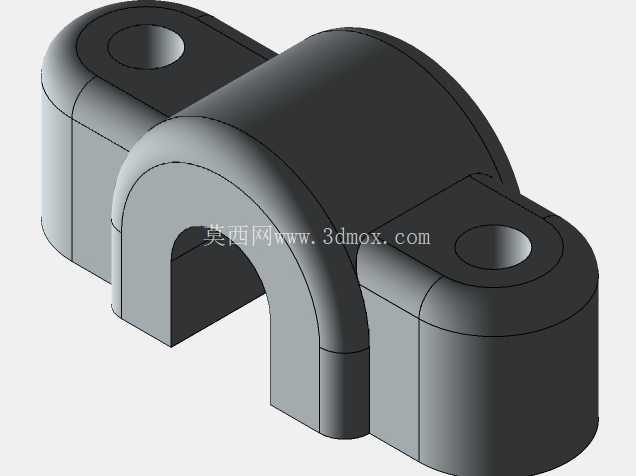

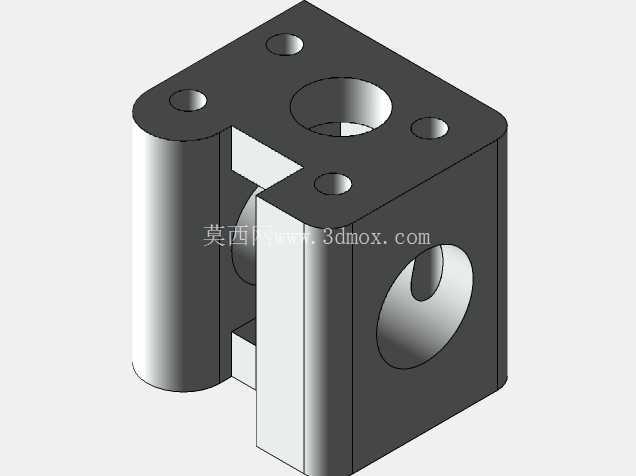

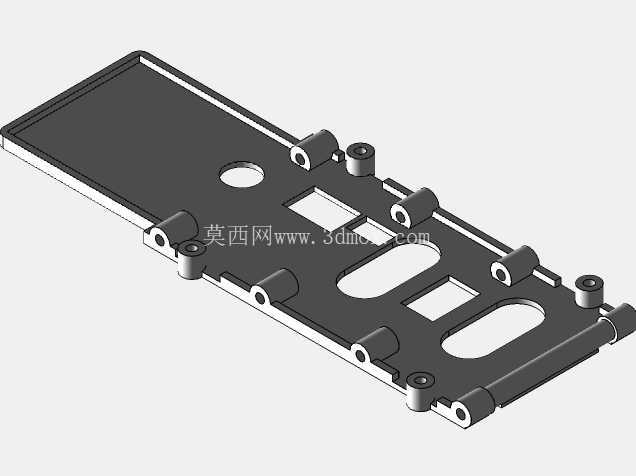

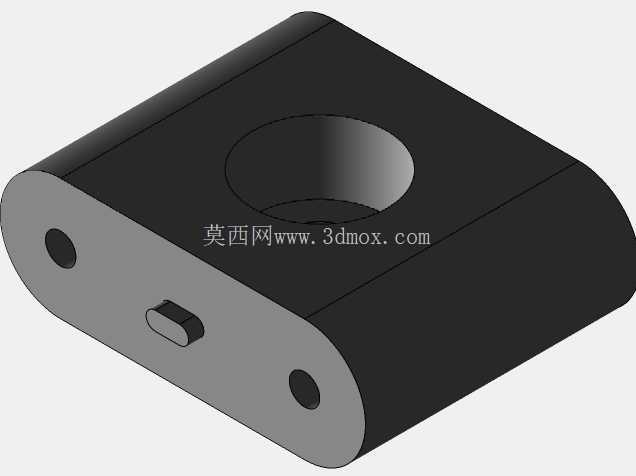

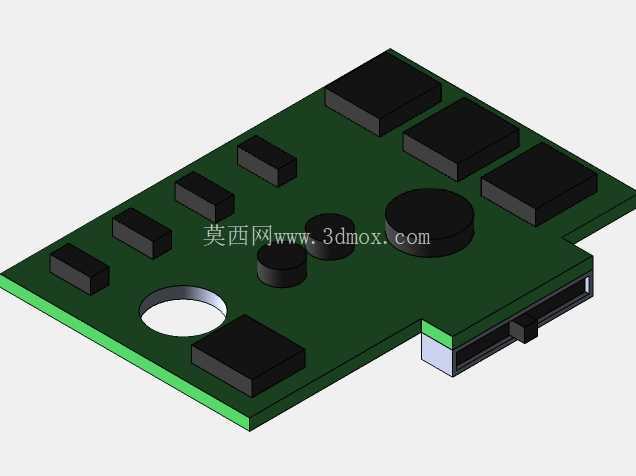

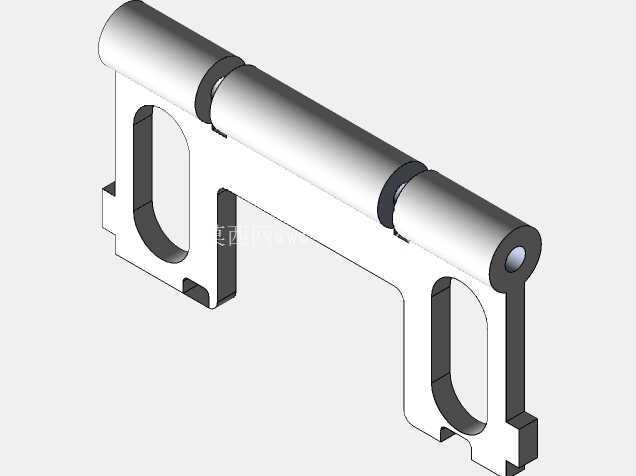

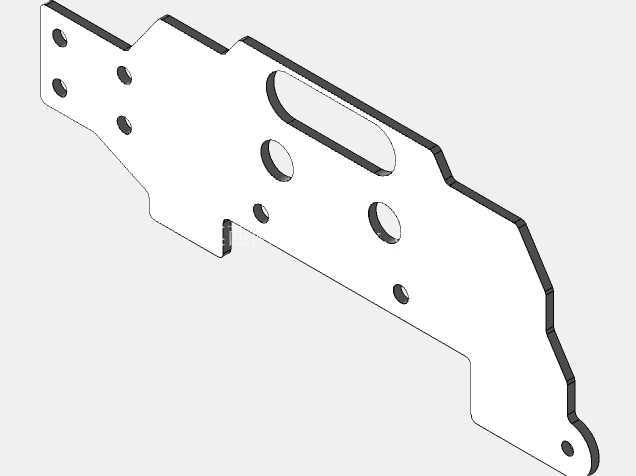

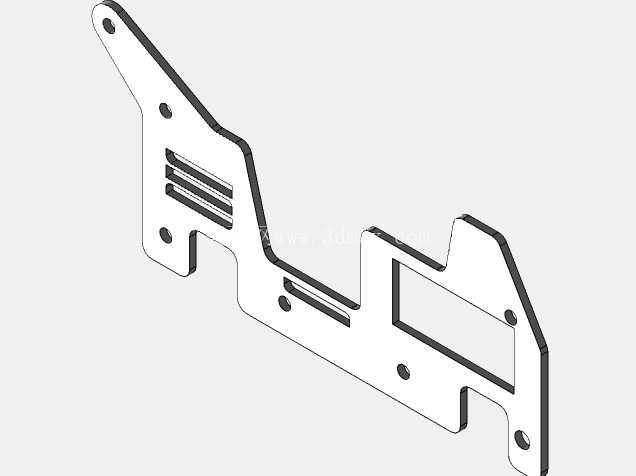

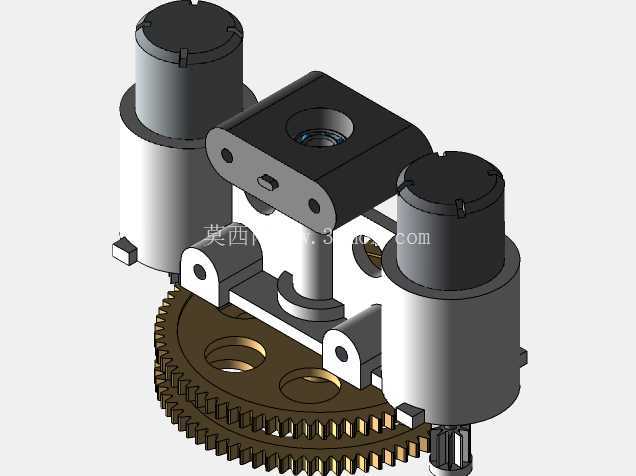

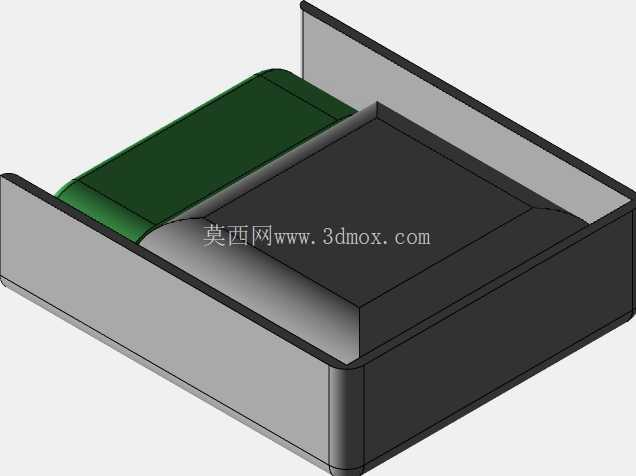

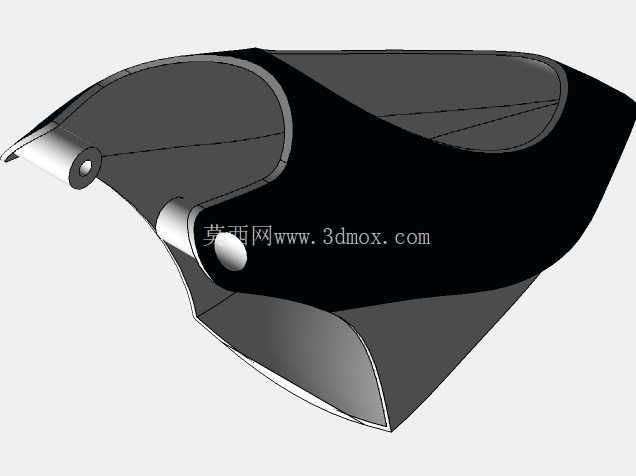

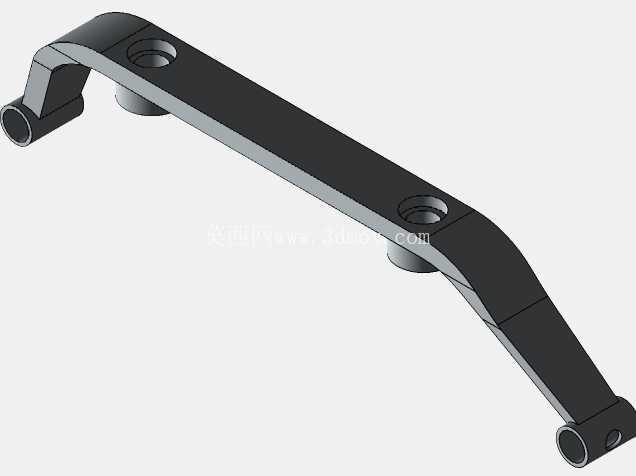

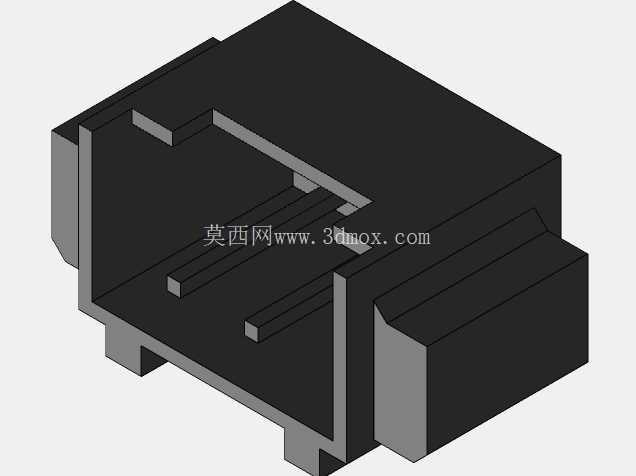

  机身主承力框架采用板式拼接结构,安装孔位完全对应动力电机、舵机、飞控模块的常规安装尺寸,框架两侧预留了设备舱的安装空间,可以根据不同作业载荷调整配重块的安装位置,重心匹配范围覆盖了常见的任务载荷,从高清航拍云台、植保喷洒组件到小型物资挂载架都能找到对应的安装点位,不需要对主框架做破坏性改装。起落架采用滑橇式结构,两根弧形支撑臂从机身下部框架延伸而出,着陆接触位置做了圆弧过渡,硬着陆时可以通过结构形变吸收部分冲击能量,避免刚性冲击传递到机身内部的精密电子元件,起落架的高度预留了任务载荷的安装空间,挂载喷洒装置或者云台时不会出现着陆剐蹭的问题。尾部的稳定组件采用小型尾桨搭配垂直安定面的设计,这里的尾桨并不承担反扭矩抵消作用,主要用于航向的微调修正,提升高速前飞时的航向稳定性,垂直安定面的翼型采用低速对称翼型,前飞时可以提供稳定的航向阻尼,降低飞控系统的航向修正频次。从安装边界尺寸来看,旋翼展开后的最大直径控制在1.2米范围内,机身主体长度不含尾桨约为0.6米,整机高度从起落架底部到上旋翼桨毂顶端约为0.4米,收纳时可以将旋翼桨叶沿桨根转动轴折叠,折叠后的径向尺寸不超过0.3米,非常适合车载携带转场作业。

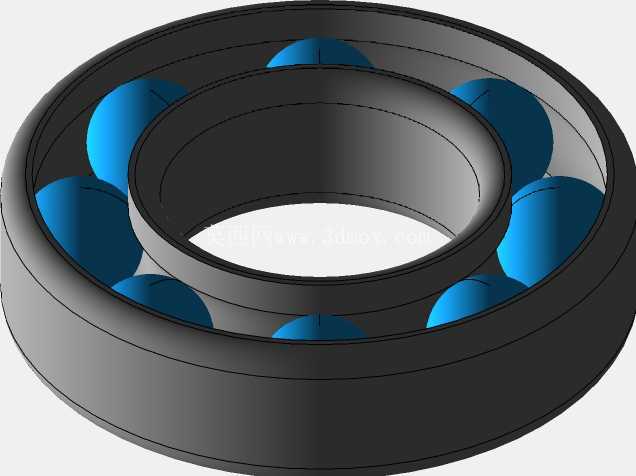

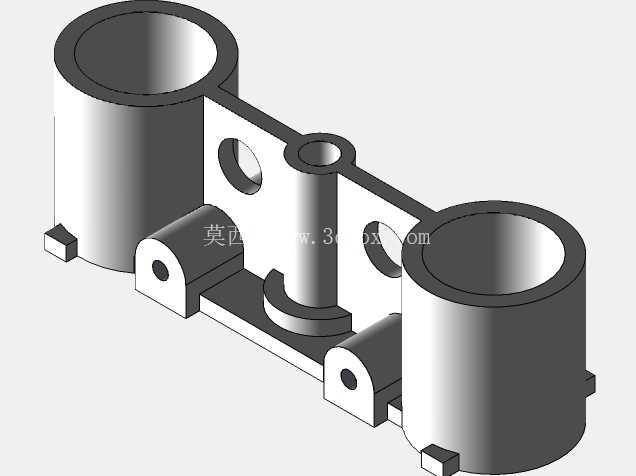

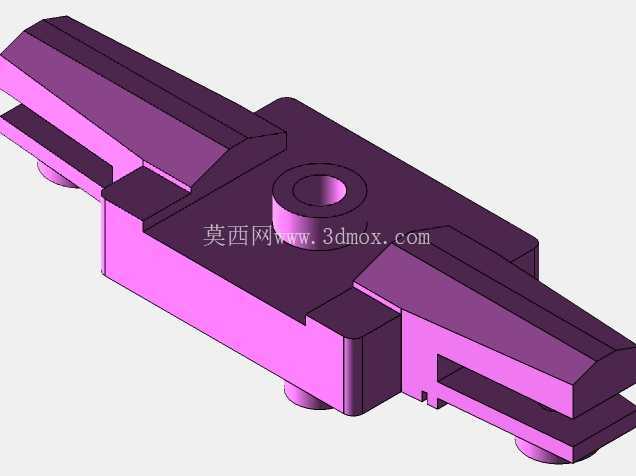

  在结构强度设计上,旋翼桨毂采用一体化的金属件建模,关键受力位置的壁厚做了针对性加强,桨叶的根部连接位置设置了阻尼结构安装位,可以吸收旋翼转动时的摆振载荷,降低机身的振动水平,主轴的轴承安装位预留了标准轴承的装配公差,上下两组轴承的跨距经过优化,能抵消旋翼转动时产生的弯矩,避免主轴出现疲劳变形。这套结构在设计时充分考虑了零部件的加工工艺性,机身框架的板材零件都可以采用常规的数控铣削加工成型,旋翼桨叶的模具分型面设置在翼型最大厚度位置,开模生产时脱模难度低,批量生产的良率更高,所有的连接紧固件都采用标准件规格,维护更换时不需要定制特殊规格的零件,外场作业时的维护便捷性更好。

  针对不同的作业场景,这套结构还预留了拓展接口,机身顶部可以安装高精度GPS天线支架,机身下部可以挂载抛投装置或者探照灯组件,旋翼的桨叶可以根据作业需求更换不同长度的规格,只需要调整桨夹的连接螺栓孔位就能适配,不需要更换整个桨毂组件。在做气动性能匹配时,上下旋翼的间距设置为旋翼直径的12%,这个间距可以有效降低上下旋翼之间的气动干扰,提升悬停时的动力效率,减少不必要的功率损耗,倾斜盘的操纵行程经过匹配,总距变化范围覆盖0到12度,周期变距的操纵范围满足常规机动飞行的需求,不会出现操纵量不足或者舵机超行程的问题。
