Mi-24直升机尾梁结构三维数模

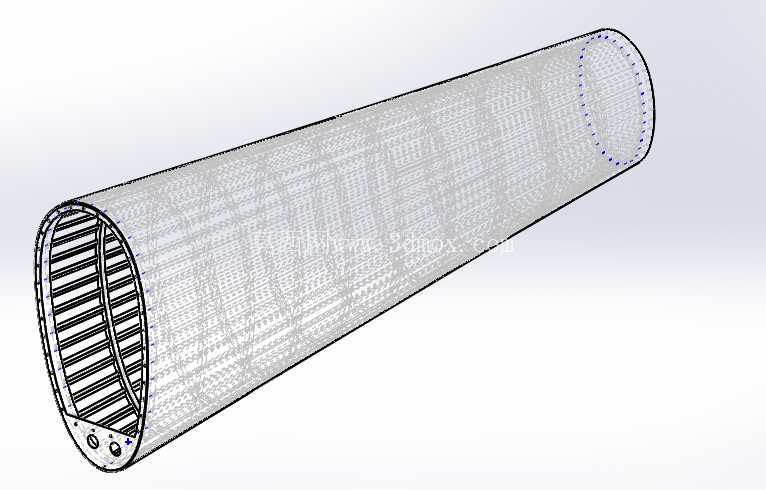

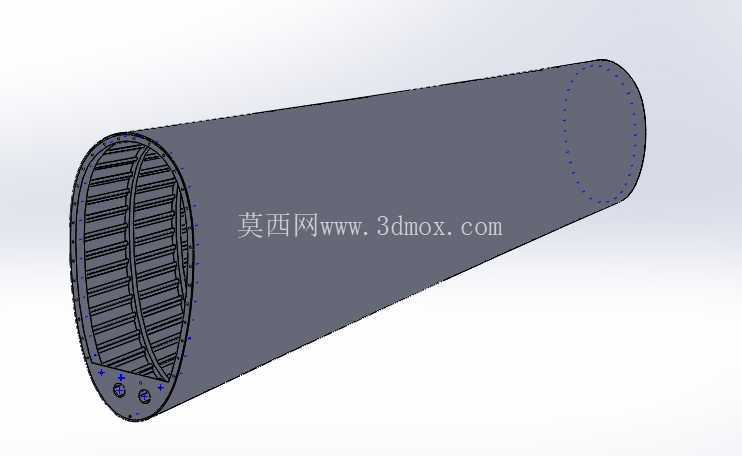

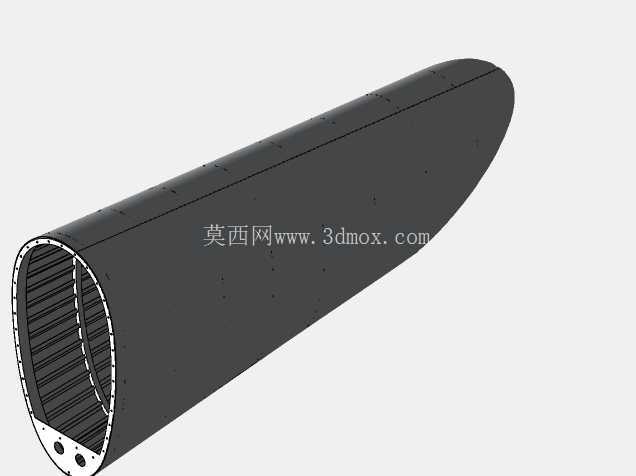

　　作为承担直升机尾段载荷传递的核心构件，Mi-24直升机尾梁的设计直接决定了尾桨、尾翼等后部部件的安装精度与飞行过程中的载荷传递可靠性，在武装直升机的结构体系中，尾梁需要同时兼顾轻量化要求与复杂工况下的结构强度，避免飞行过程中出现共振、结构变形超差等问题。从结构形式来看，该尾梁采用半硬壳式筒体设计，整体为变截面圆柱筒体构型，靠近机身连接端的截面尺寸更大，用于和机身中段的承力框对接，向尾段延伸过程中截面逐步收窄，匹配尾部减速器、尾桨操纵机构的安装空间需求。

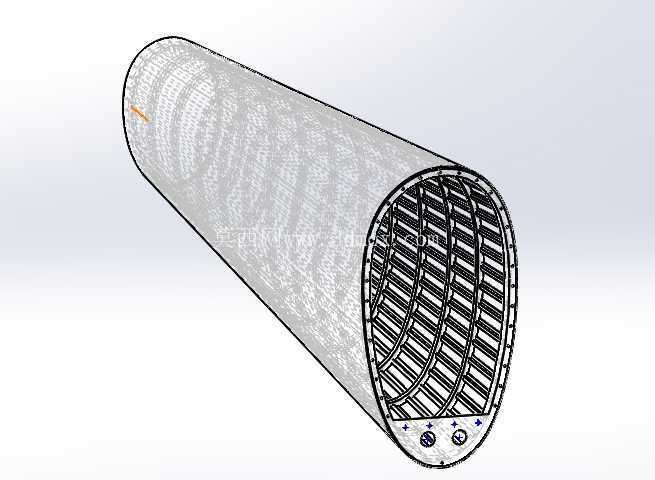

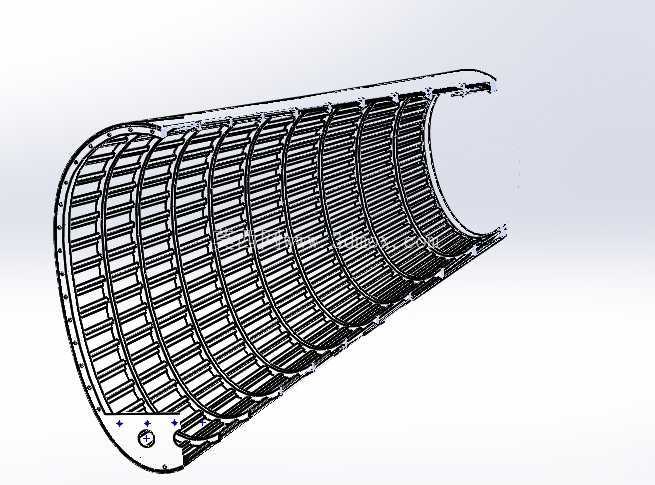

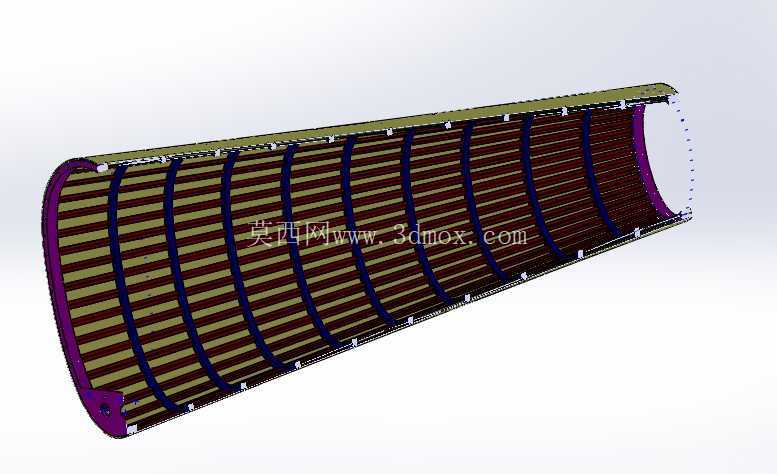

　　筒体壁面采用网格加筋结构设计，蒙皮与内部纵向长桁、环形隔框共同组成承力体系，纵向长桁沿筒体轴向均匀排布，承担飞行过程中的弯矩与轴向载荷，环形隔框按等间距布置，维持筒体的截面形状，承受局部气动载荷与集中力扩散，避免薄壁蒙皮在交变载荷下出现失稳问题。在安装边界设计上，尾梁前端设置有对接法兰边，法兰边上的连接孔位与机身尾部承力框的孔位完全匹配，通过高锁螺栓实现与机身的刚性连接，连接区域做了局部加厚处理，用于扩散机身与尾梁对接位置的集中应力，避免长期交变载荷下连接位置出现疲劳裂纹。

　　尾梁筒体内部预留了尾传动轴的安装通道，通道周边设置有轴承支座的安装点位，点位的同轴度公差严格控制在航空设计标准范围内，保证尾传动轴高速运转过程中的稳定性，避免出现轴系振动超差的问题。筒体壁面预留了多个维护口盖的安装位置，口盖周边做了局部加强设计，既满足日常维护过程中对尾段操纵线系、传动轴的检查需求，又不会因为开口破坏筒体整体的承力连续性。尾梁末端设置有尾减速器、尾桨毂的安装支座，支座位置的结构采用整体机加件与筒体焊接成型的设计，能够承受尾桨工作过程中产生的拉力、扭矩与振动载荷，将尾桨产生的反扭矩载荷均匀传递到整个尾梁筒体，最终传递到机身主结构。

　　在实际应用场景中，该尾梁除了承担结构承力作用外，还需要为尾段的航电线路、液压管路、操纵钢索提供敷设通道，筒体内部设置有多个管线固定卡箍的安装座，所有卡箍座的位置都经过干涉校验，保证管线敷设过程中不会与内部运动部件、结构件产生摩擦干涉，同时预留足够的维护操作空间。设计过程中需要重点考虑尾梁的固有振动频率，通过调整长桁、隔框的排布间距与壁厚参数，让尾梁的固有频率避开旋翼、尾桨的工作频率区间，避免飞行过程中出现共振问题，同时在尾梁与平尾、垂尾的连接位置做了局部刚度加强，保证尾翼操纵过程中的结构响应精度。从建模细节来看，该数模完整还原了尾梁的所有结构特征，包括壁面的网格加筋结构、对接法兰的连接孔位、内部的支座安装点位、维护口的加强结构，所有特征的尺寸参数都匹配实机的测绘数据，能够直接用于结构强度仿真分析、装配干涉校验、教学演示等场景，对于直升机结构设计从业者而言，可以通过该数模参考武装直升机尾梁的承力结构设计思路、载荷扩散方式、安装边界的处理技巧，理解半硬壳式航空结构在轻量化与强度平衡上的设计逻辑。
