复刻初教机座舱内部结构布局设计

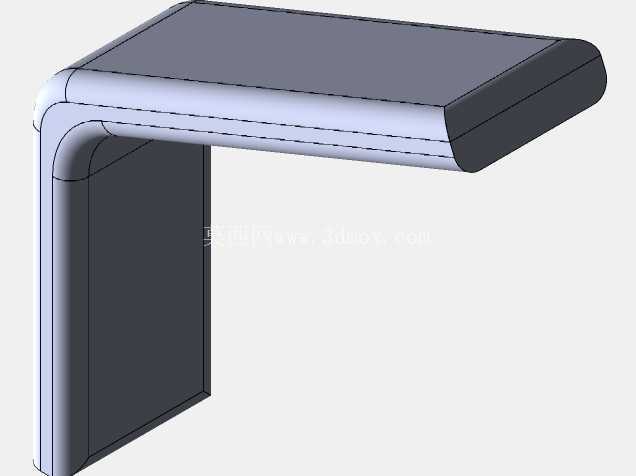

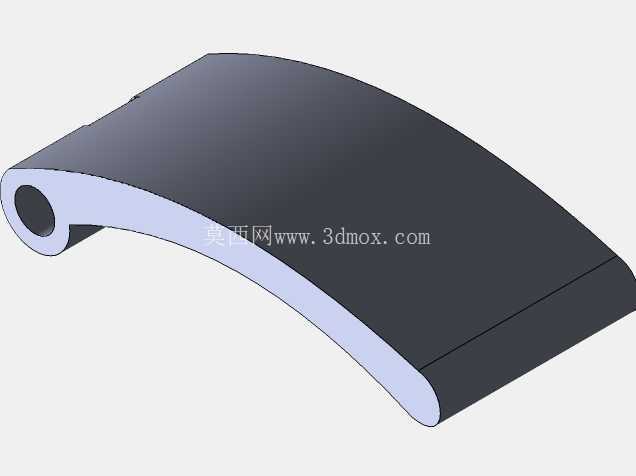

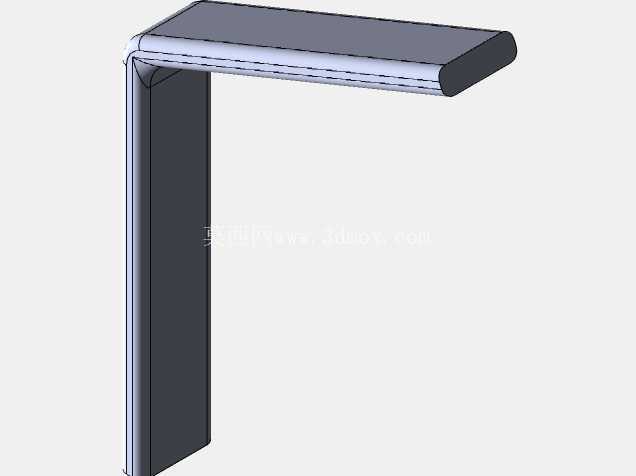

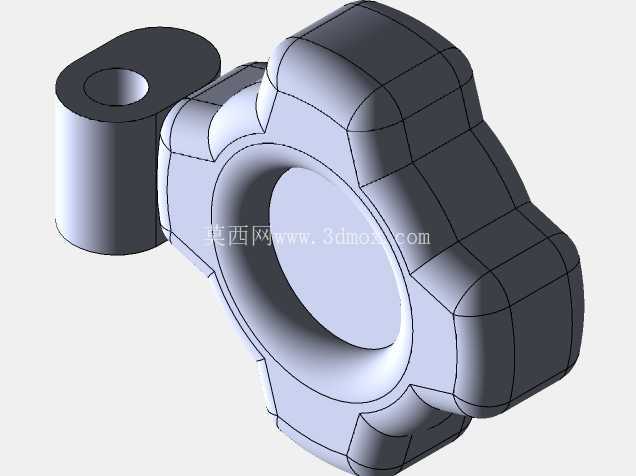

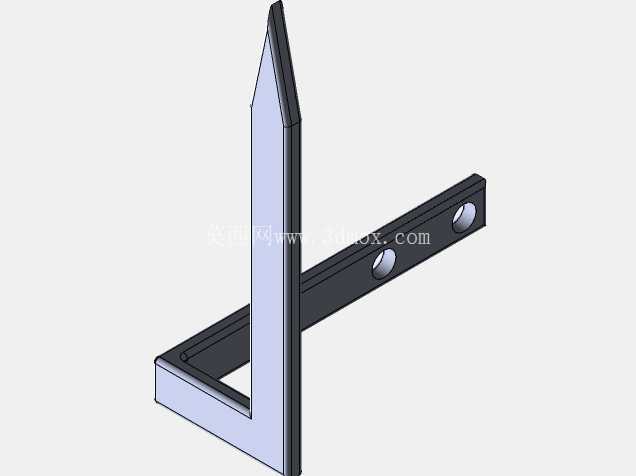

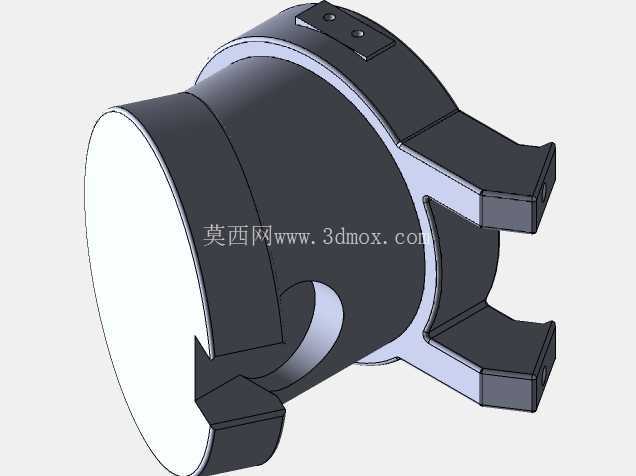

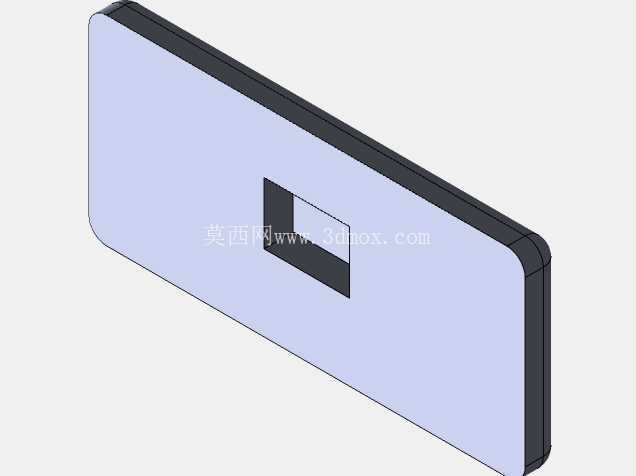

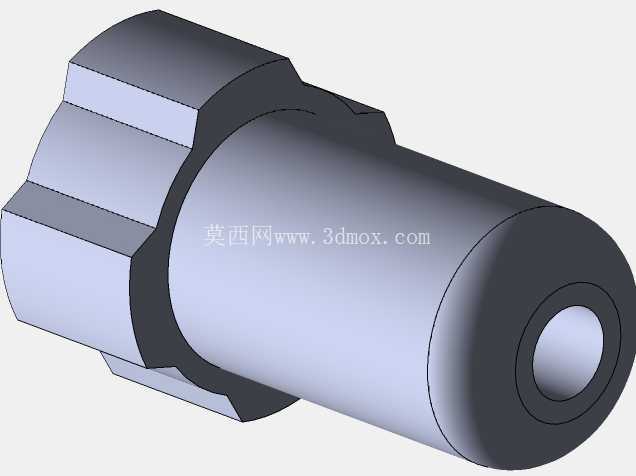

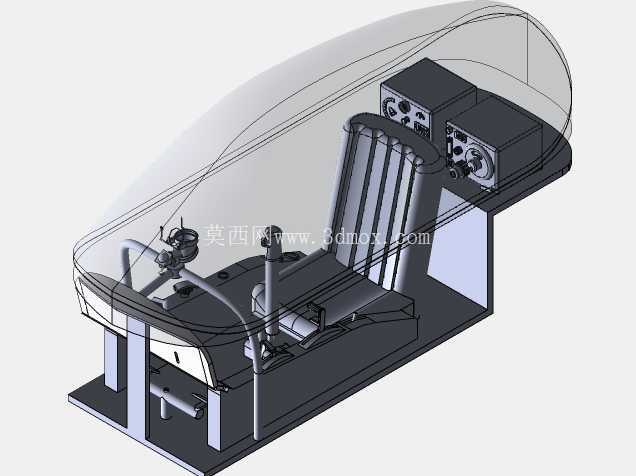

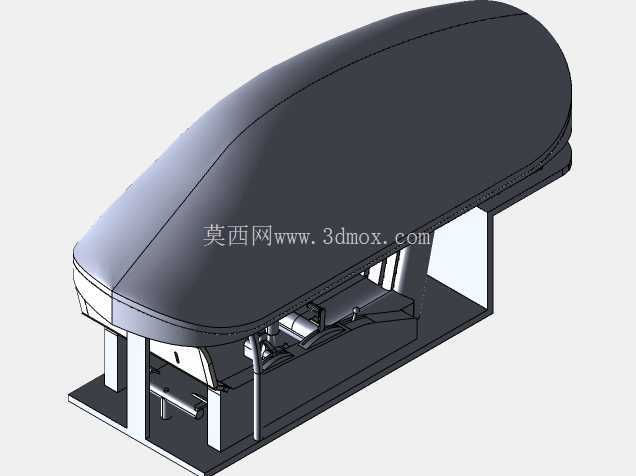

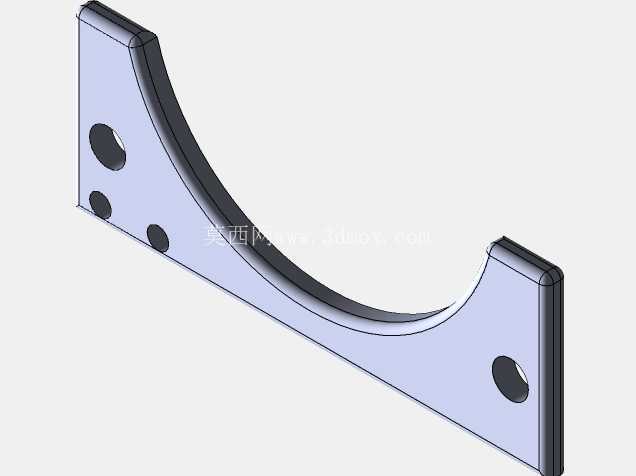

　　做航空教具、仿真模拟器开发的结构工程师多半都碰过座舱复刻的需求，很多刚入行的设计师容易把座舱建模做成单纯的外观摆样，真到落地装模拟器的时候才发现，操纵件的行程干涉、座椅的调节余量、仪表的可视角度全出问题，最后改结构改到推翻重来。这套座舱结构的建模逻辑，是完全按照真机装机的实际边界做的，先从座舱的承力框基准开始定坐标，整个座舱的横向最大宽度在1120mm，纵向从风挡根部到座椅后安装点的距离是980mm，垂直方向从座舱地板到盖顶的内净高是1050mm，这个尺寸边界是按照170-185cm身高飞行员的坐姿人机工程定的，不管是做静态展示样机还是动态飞行模拟器，这个安装边界都能直接套进标准的初教机机身段框架里，不用再二次调整整体比例。

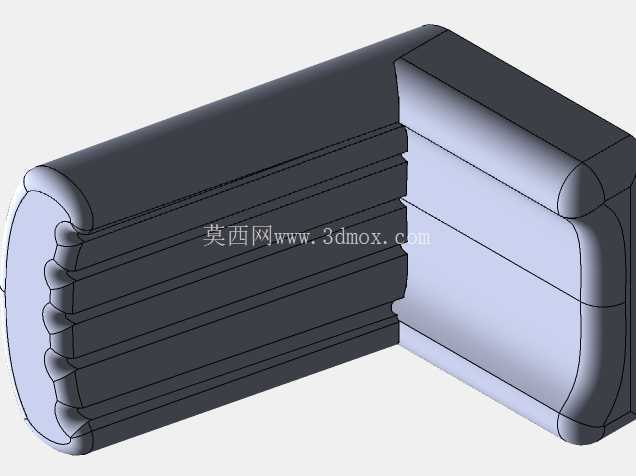

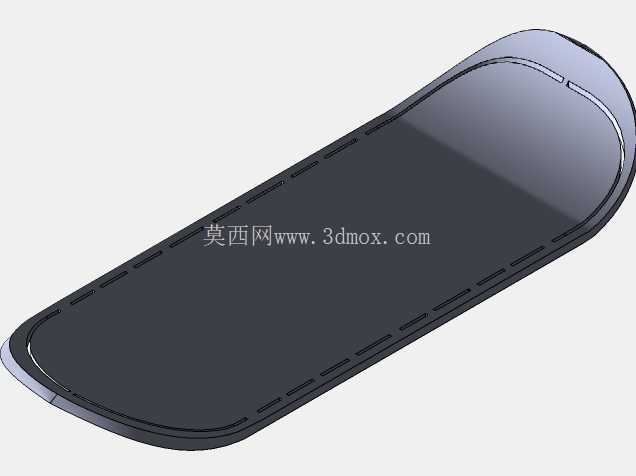

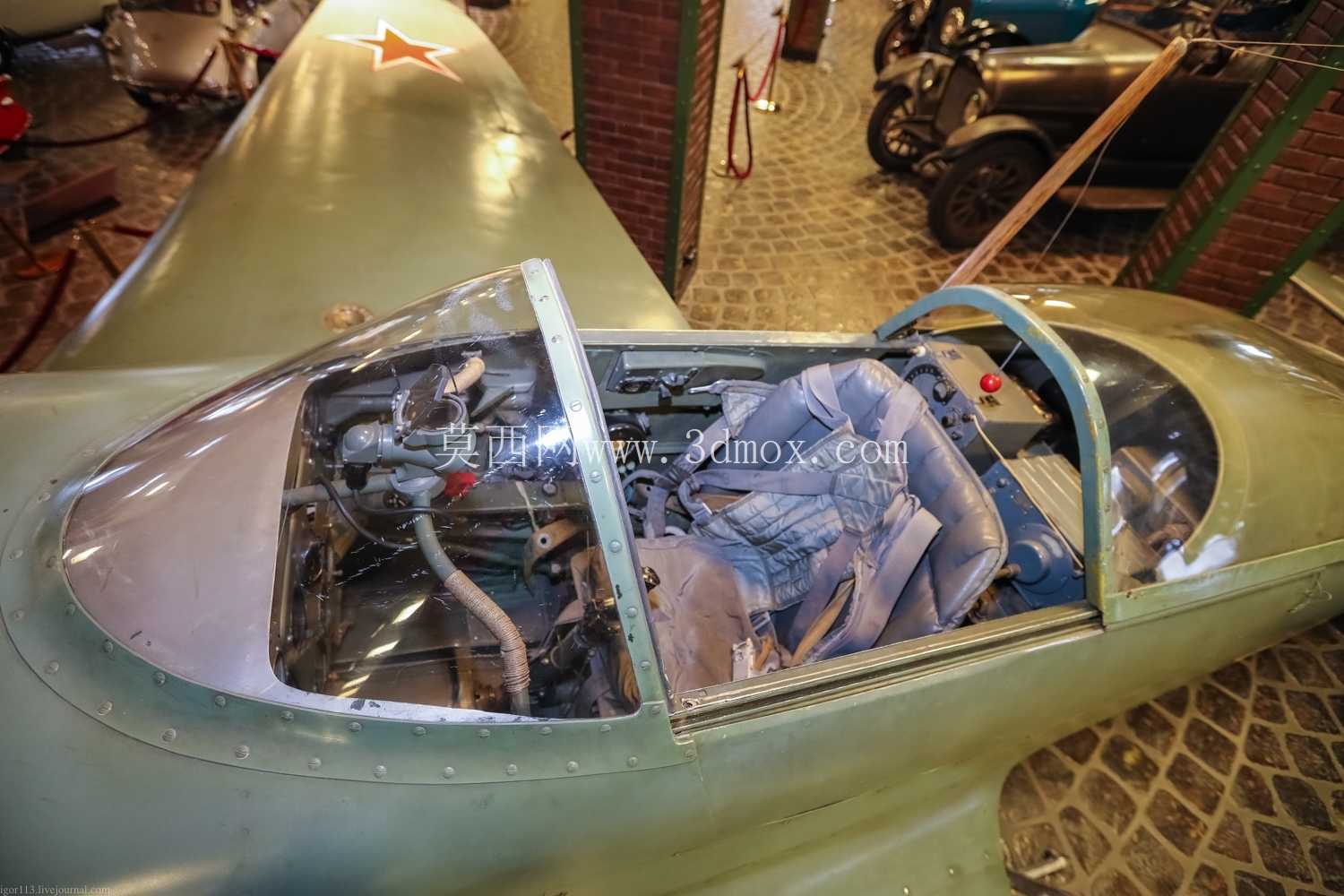

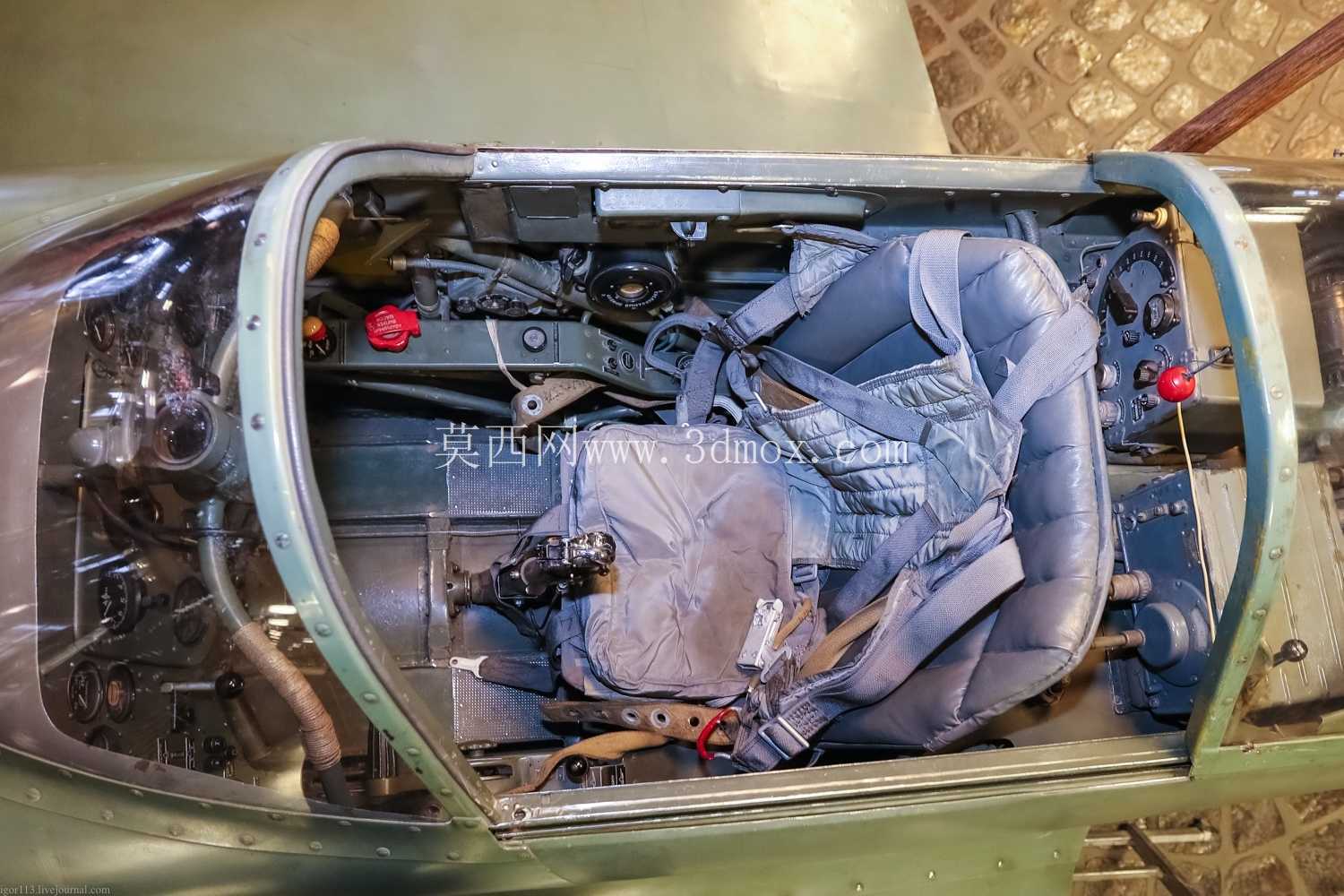

　　座舱核心的乘员承载结构是弹射座椅，建模的时候没有把座椅做成整块的实心造型，而是拆分了座盆、靠背、头靠、安全带锁扣、调节滑轨几个独立的子装配，座盆的下沉角度是12度，靠背的后倾角度是15度，这个角度是经过多轮人机校核的，飞行员坐上去之后手臂自然前伸刚好能搭在操纵杆的中立位置，视线平视的时候刚好能落到前方仪表板的中央主仪表区域，不会出现低头看表挡视线、抬胳膊握操纵杆蹭到座舱侧壁的问题。座椅上的五点式安全带是按照实际装机的织带走向做的柔性模拟，肩带从靠背两侧的导向槽穿出，腰带固定在座盆两侧的承力挂点，裆带的锁扣位置刚好在座盆前缘靠后120mm的位置，和实际穿装时的手部操作位置完全匹配，做模拟器的时候直接在锁扣位置装感应开关就能实现安全带未系的提示功能，不用再重新调整点位。

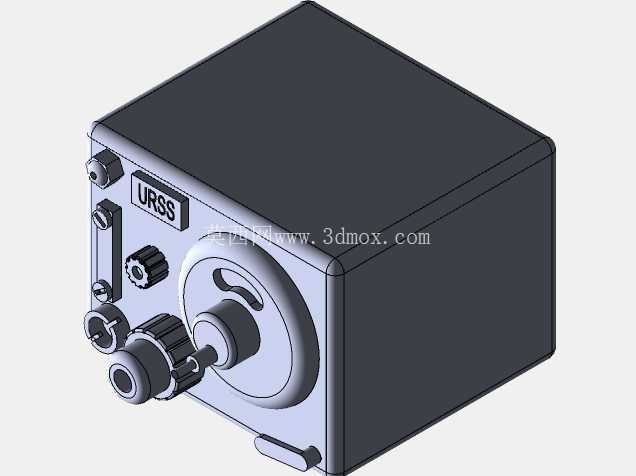

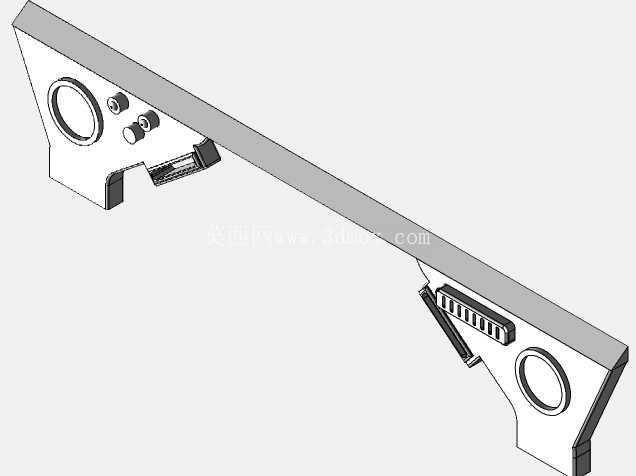

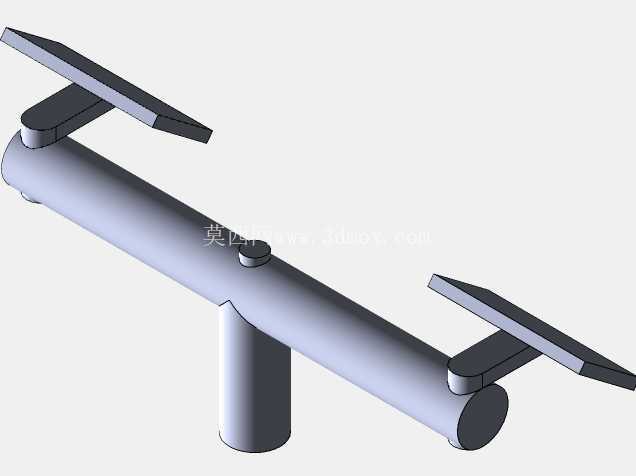

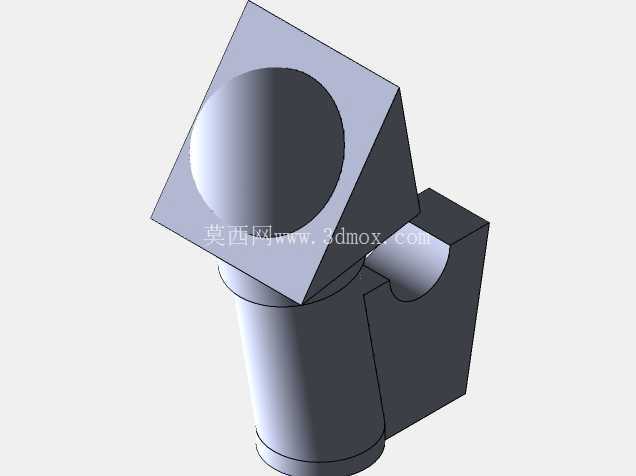

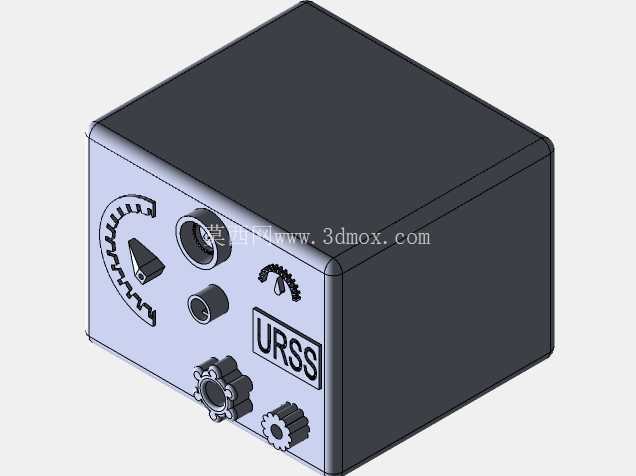

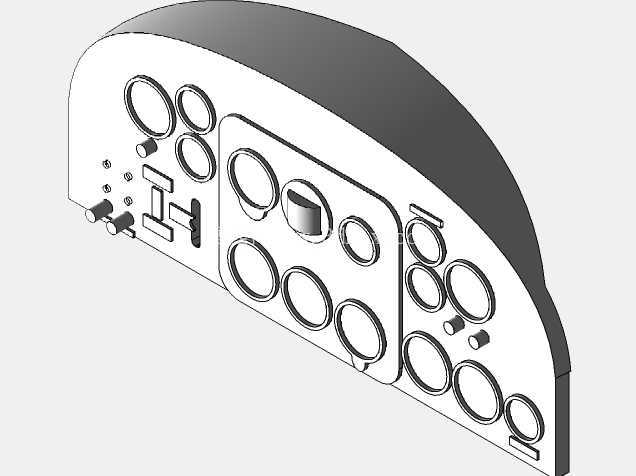

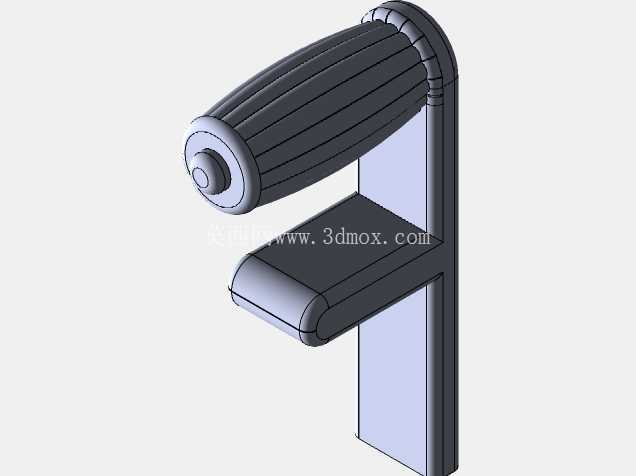

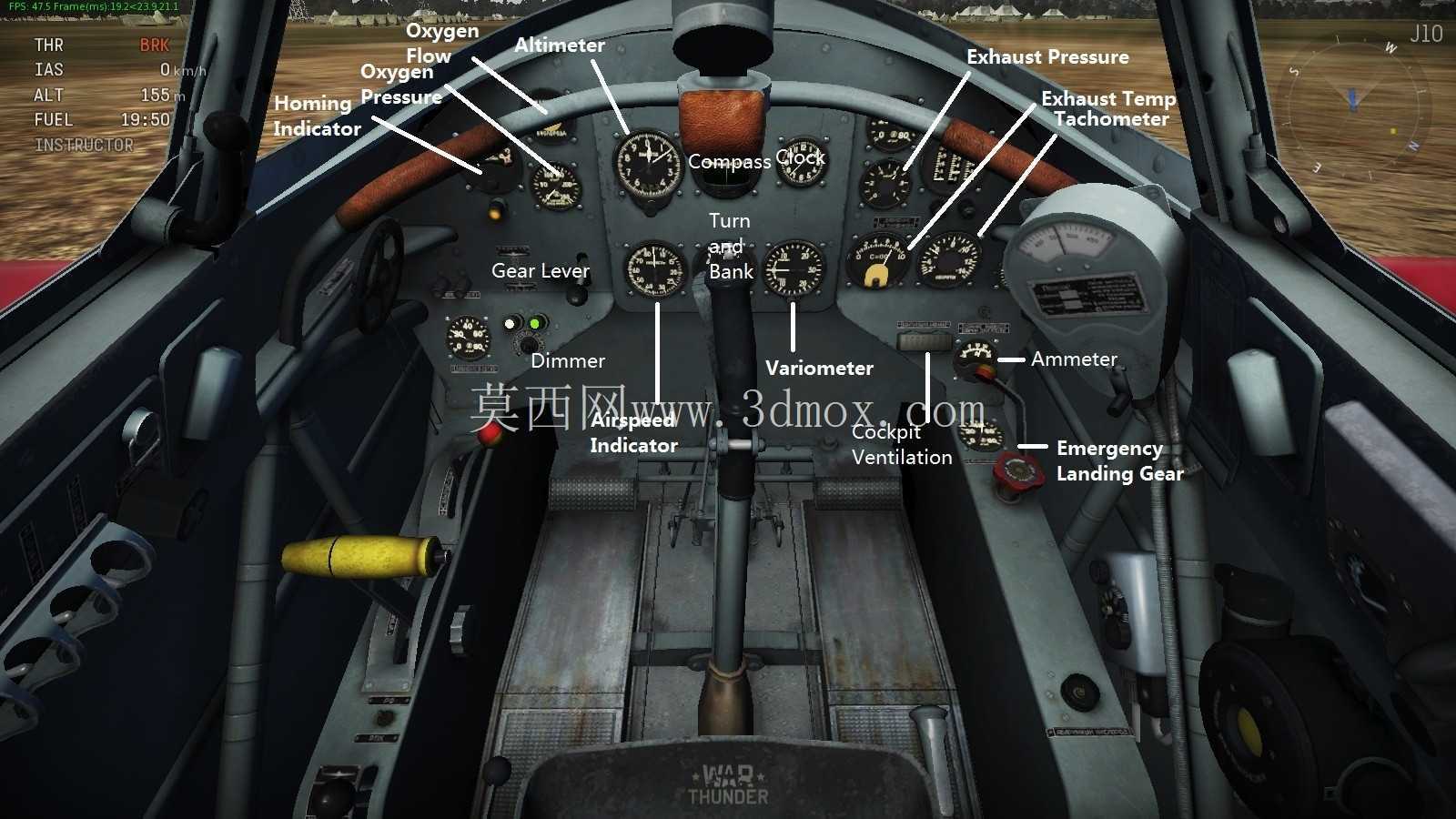

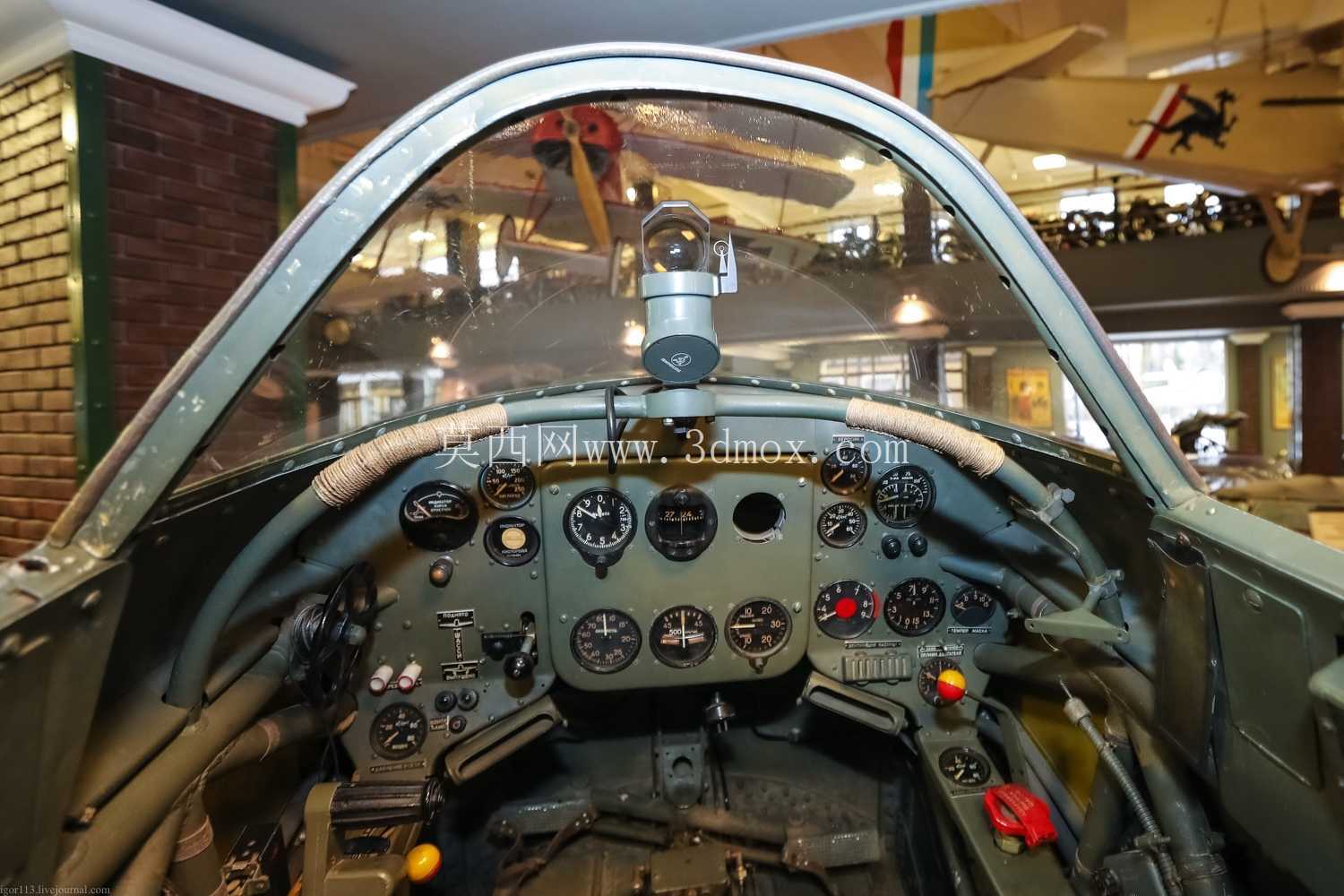

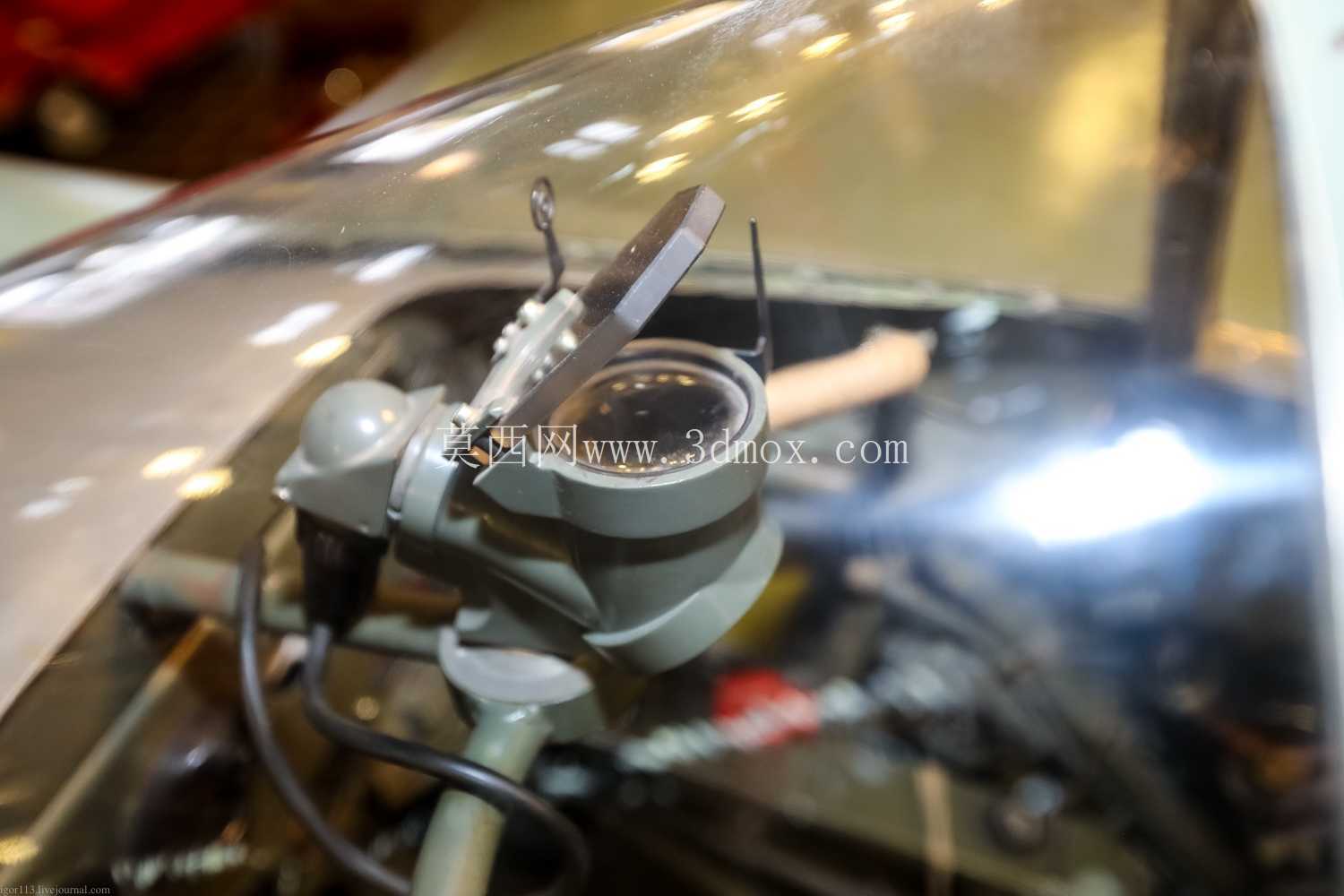

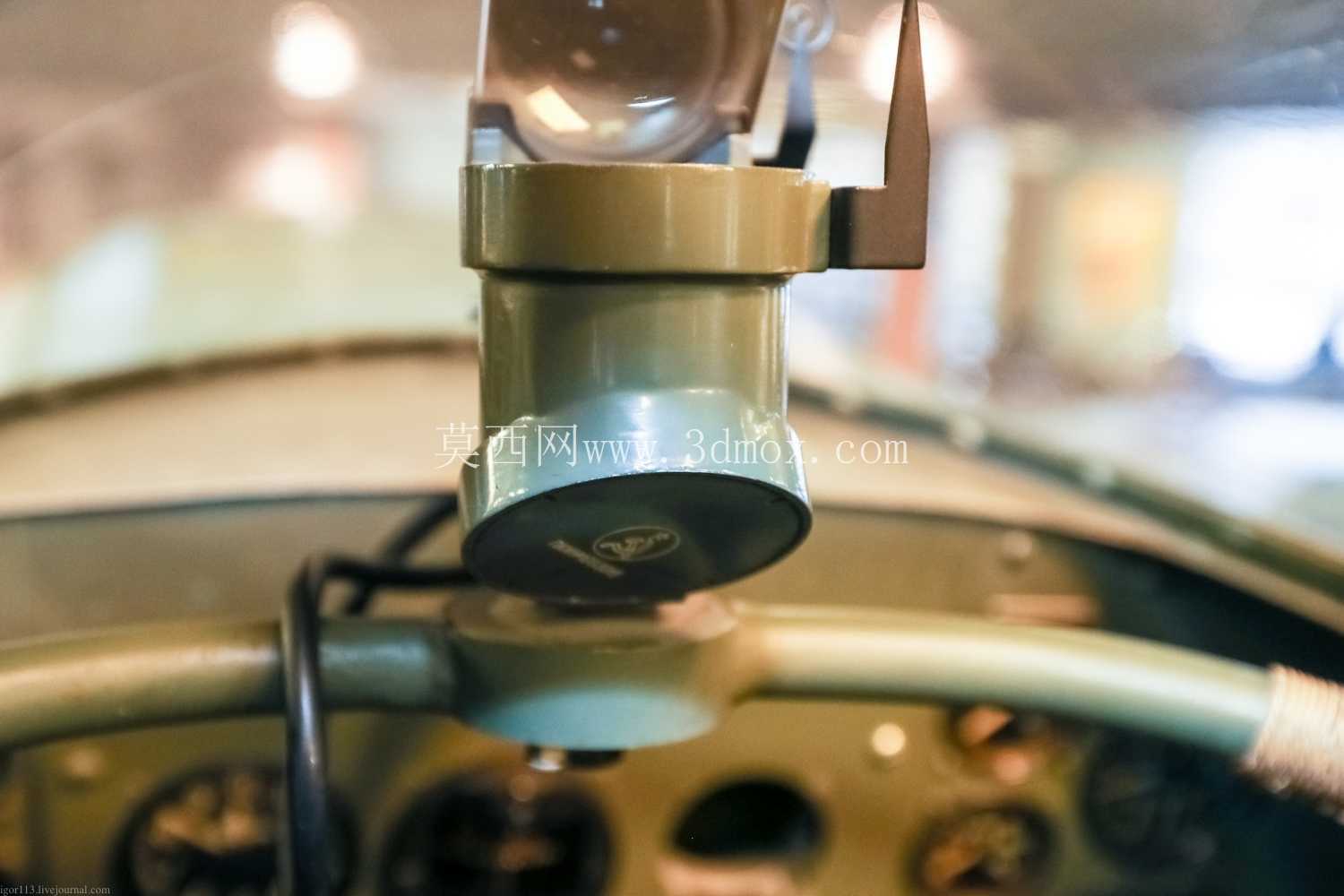

　　前方的仪表台是按照真机的布局做的模块化分区，左区是发动机转速、气缸头温度、燃油压力这类动力系统仪表，中区是空速表、高度表、升降速度表、地平仪这类飞行主仪表，右区是无线电、罗盘这类导航通讯设备，每个仪表的安装孔位都留了标准的52mm航空仪表安装法兰，不管是装真实的拆机航空仪表，还是装仿真的数码显示屏，都能直接固定，不用重新打孔。仪表台下方的操纵机构，中央的驾驶杆留了前后18度、左右15度的摆动行程，杆头的开火按钮、配平开关的位置都做了凸起的结构特征，脚舵的行程留了前后120mm的调节量，能适配不同腿长的使用者操作，左侧的油门杆、混合比杆、桨距杆的排列间距是25mm，这个间距是按照飞行员戴冬季飞行手套的操作宽度定的，不会出现戴手套操作时扳错杆的问题。

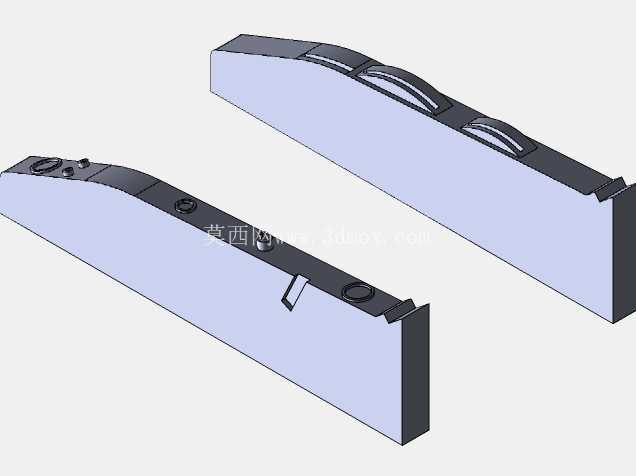

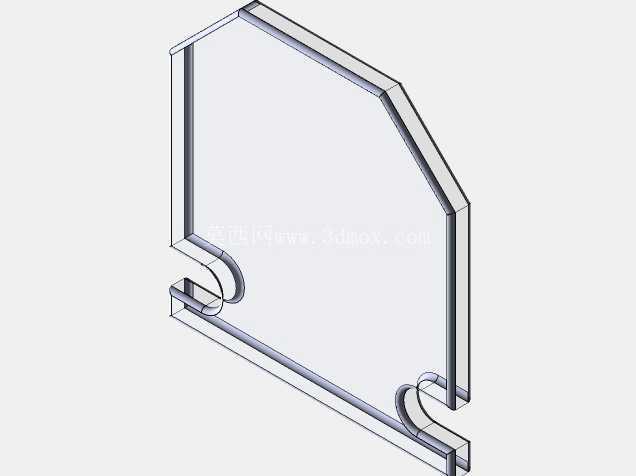

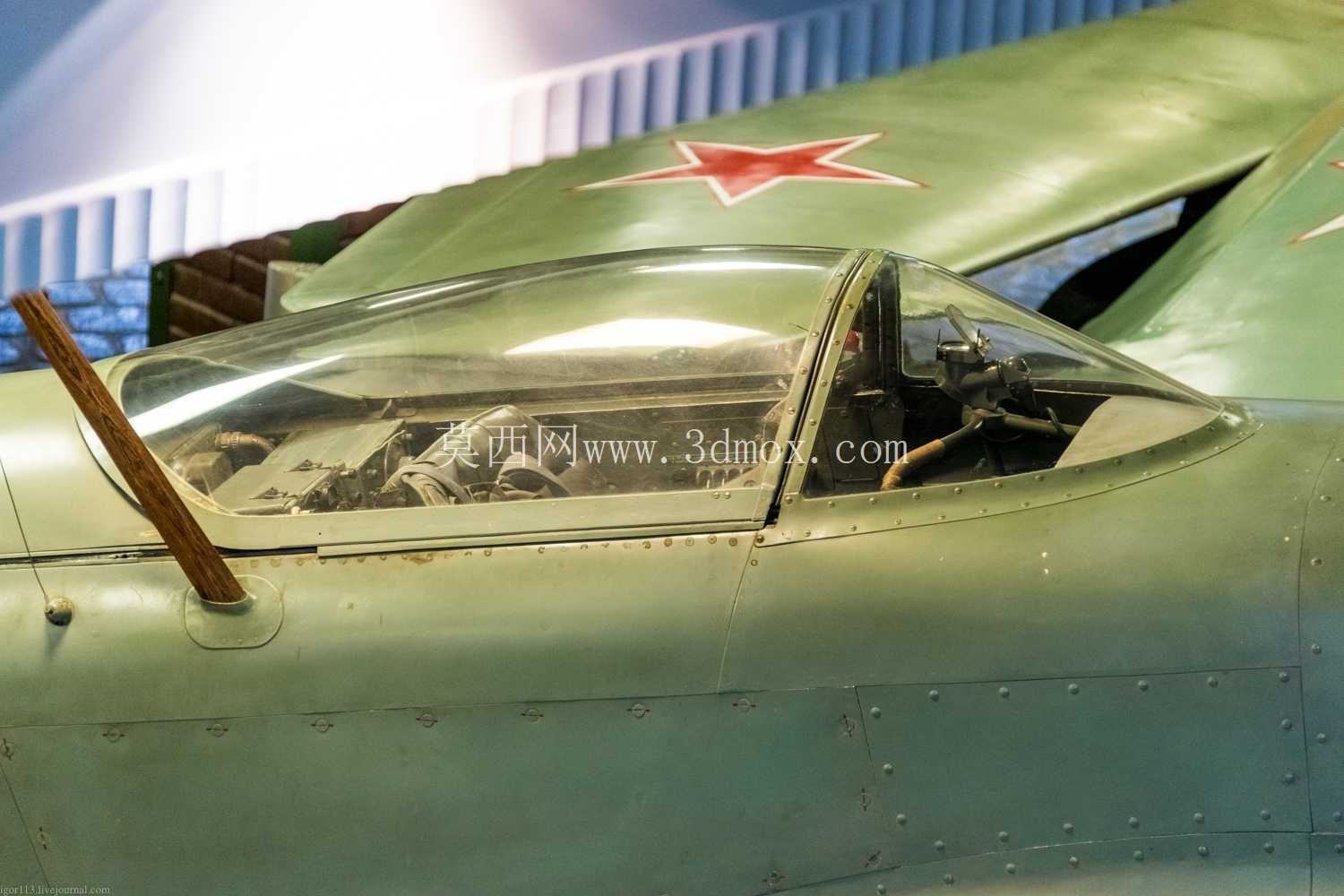

　　座舱两侧的侧壁结构上，左侧布置了燃油开关、电源总开关、起落架收放手柄，右侧布置了应急抛盖手柄、氧气调节开关，所有手柄的操作空间都留了至少30mm的手部余量，不会出现扳动手柄的时候磕到侧壁蒙皮的问题。座舱盖的框架是按照圆弧风挡的实际曲率做的，风挡的厚度模拟了22mm的航空有机玻璃厚度，框架和机身承力框的连接点都做了预埋的安装座，做真机复刻的时候直接用螺栓就能把座舱盖框架固定到机身段上，做模拟器的时候也能在连接点装阻尼铰链，实现座舱盖的开启闭合功能。

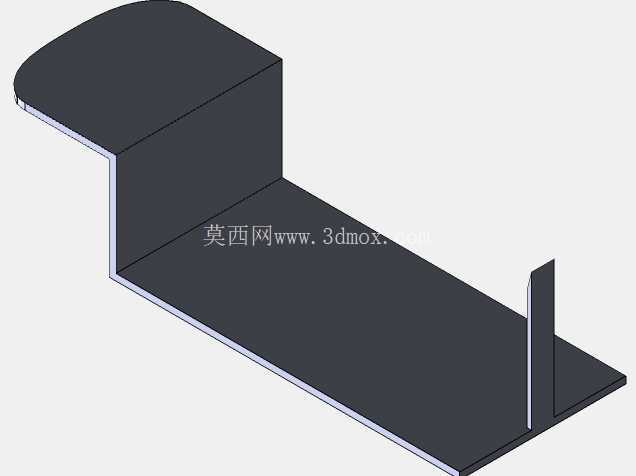

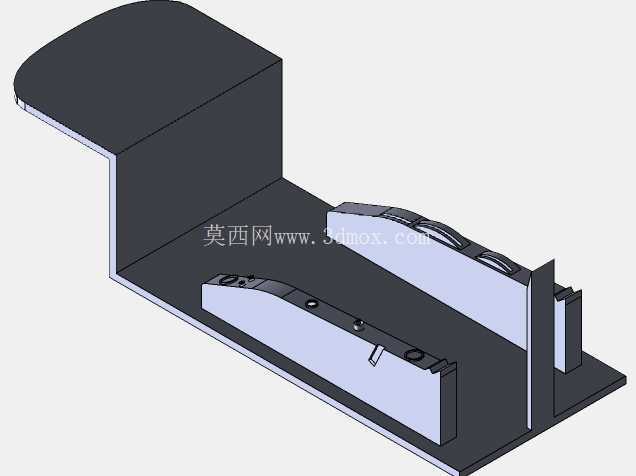

　　很多人做座舱建模容易忽略地板下的结构，这套模型里把地板下方的操纵钢索走向、线束固定槽都做了简化的结构示意，操纵钢索从驾驶杆、脚舵的连接点引出，沿着地板下的导向滑轮走到机身尾部的操纵面，线束槽的宽度留了80mm，足够放下所有仪表、通讯设备的线缆，不会出现后期布线的时候找不到走线路径、线缆和操纵钢索干涉的问题。座椅下方的弹射火箭安装腔也做了预留，要是做静态展示模型可以直接封死，要是做功能演示模型也能在这个位置加装弹射动作的演示机构，不用重新开挖腔体。

　　实际落地的时候，不管是做航空科普馆的1:1展示样机，还是航校的地面程序训练器，或是影视道具的真机复刻，这套结构的坐标基准都能直接对接机身前段、机翼根段的装配接口，不用重新做适配调整。之前碰到过不少网上找的座舱模型，要么是座椅位置偏前导致腿伸不开，要么是仪表台角度太陡看不清仪表，还有的操纵杆行程不够，打满杆的时候直接卡到座椅前缘，这套模型在建模的时候就把这些实际装机的干涉问题全部规避了，所有运动部件的行程都做了干涉检查，哪怕是把座椅调到最靠前、最靠后的极限位置，操纵杆打满行程也不会碰到座椅、侧壁或者仪表台，完全符合实际装机的使用要求。
