YAK15配套可伸缩旋转队列轮盘结构

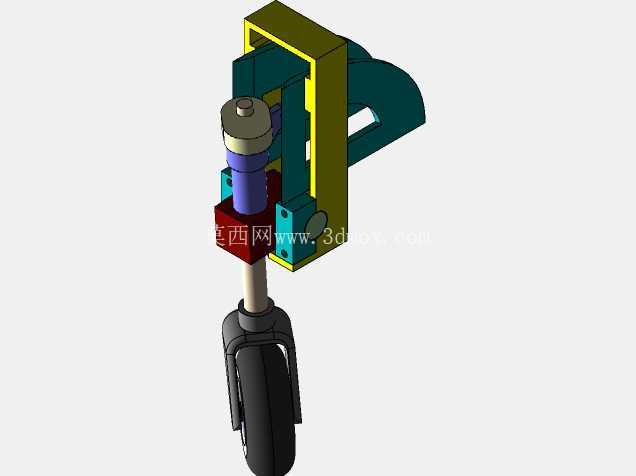

在轻型运动飞机的起落架配套部件设计中，这类可伸缩旋转的队列轮盘，主要承担地面滑行阶段的转向承载与飞行阶段的收放避让功能，适配YAK15这类轻型特技飞机的前三点式起落架布局，解决固定轮组带来的飞行风阻过大、地面转向灵活性不足的问题。从实际使用场景来看，飞机在地面滑行时，轮盘需要承受机身前部的垂直载荷，同时配合转向机构完成小半径转弯动作，当飞机起飞离地后，轮盘需要沿轴向收缩同时绕安装基座旋转，收纳入机身下部的轮舱内部，避免外露结构增加飞行过程中的空气阻力，也能防止轮组在特技机动过程中与气流、机身结构发生干涉。

从功能特性上拆解，这套结构分为承载轮组、伸缩导向段、旋转安装基座三个核心部分。最下方的轮组采用单轮承载设计，轮面弧度匹配轻型飞机的地面滑行压强要求，轮轴与伸缩导杆刚性连接，导杆外部设置有耐磨衬套，在伸缩动作过程中保证运动同轴度，避免出现卡滞。伸缩段的行程设计需要匹配轮舱的内部深度，完全收缩后轮组最高点不能超出机身蒙皮的安装平面，同时要预留足够的缓冲间隙，防止收放过程中出现结构碰撞。旋转基座部分采用L型安装支架，支架与机身承力框通过螺栓刚性连接，旋转轴设置在支架上部，带动整个伸缩轮组组件绕轴转动，转动角度经过精确计算，完全收起时轮组处于水平状态，完全放下时轮组处于垂直承载状态，两个极限位置都设置有限位结构，避免转动过位导致结构失效。

设计思路上，这套结构优先考虑动作可靠性与轻量化要求，所有承力部件的壁厚都经过载荷校核，在满足垂直冲击载荷、侧向转向载荷的前提下尽可能削减非必要的材料厚度，安装支架采用镂空设计，在不降低结构强度的前提下减少整体重量。导向衬套选用自润滑材质，不需要频繁加注润滑脂就能满足长期使用的耐磨要求，降低日常维护的工作量。伸缩动作与旋转动作的动力传递路径做了分离设计，伸缩动作由导杆内部的弹性元件配合锁止机构完成，旋转动作由独立的连杆机构驱动，两个动作之间设置有互锁逻辑，只有当轮盘完全收缩到指定位置时，旋转机构才能启动收放动作，避免动作顺序错误导致结构卡滞。

从安装边界来看，这套轮盘组件的安装基座需要贴合机身前部的承力框安装面，安装孔位的位置度公差控制在0.1mm以内，保证轮组放下时与机身纵轴的垂直度符合要求，避免地面滑行时出现轮胎偏磨。组件完全伸出时的总高度需要匹配前起落架的整体高度，保证飞机地面停放时的机身俯仰角度符合设计要求，完全收缩旋转后的整体轮廓尺寸要小于轮舱的内部净空尺寸，周边预留至少5mm的安全间隙，防止飞行过程中结构振动导致部件与轮舱内壁发生摩擦。轮盘的承载能力按照YAK15飞机的前部载荷设计，能够承受地面滑行时3倍重力加速度的冲击载荷，转向时能够承受最大15度的侧向偏角，满足特技飞机地面滑行、起飞降落阶段的所有工况要求。在实际建模过程中，所有运动部件的配合间隙都按照实际加工公差设置，转动副、移动副的配合精度符合航空零部件的加工要求，既不会因为间隙过大导致运动过程中出现晃动，也不会因为间隙过小导致低温环境下出现卡滞问题。
