单引擎喷气式F16战机三维结构设计

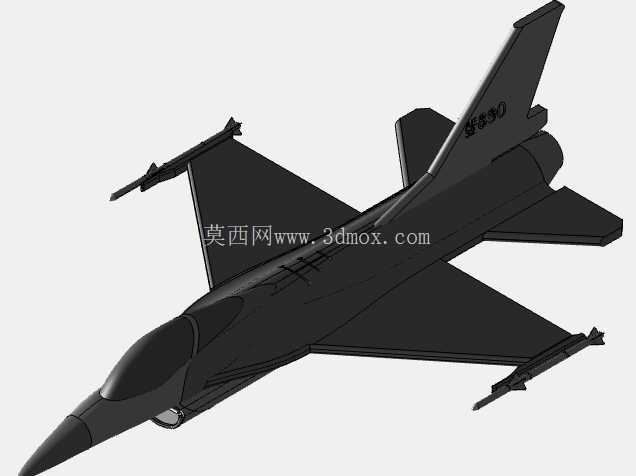

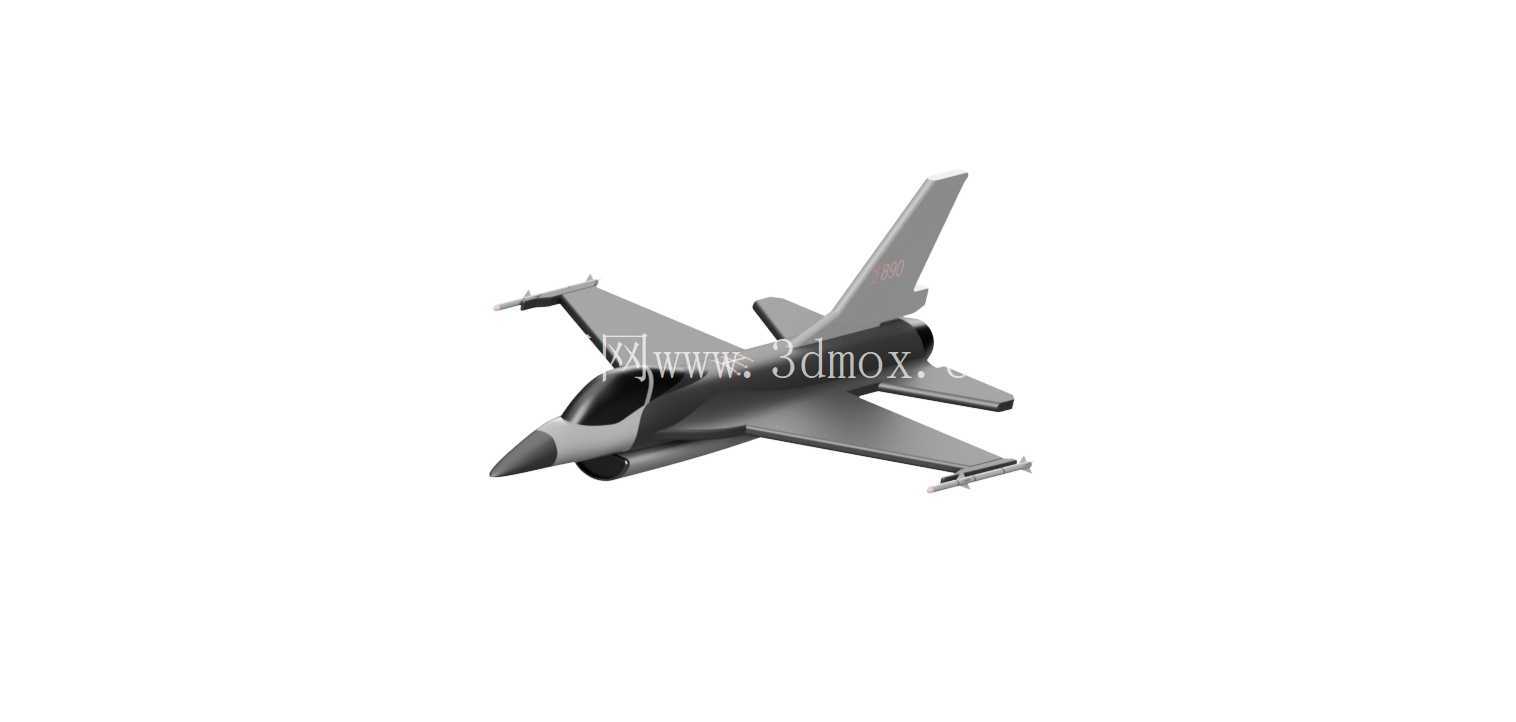

　　本次呈现的单引擎喷气式战机结构模型，还原了经典轻型制空战机的整体布局与核心结构特征，可用于航空装备结构教学、虚拟仿真场景搭建、航模设计参考等多个工程场景。从实际应用场景来看，这类单引擎轻型战机的定位是前线制空作战、近距空中支援，也可承担部分飞行员训练任务，其结构设计始终围绕高机动性、易维护性、低成本量产几个核心目标展开，这也是建模过程中需要重点还原的设计逻辑。

　　从功能特性来看，该模型完整呈现了战机的气动布局细节：采用腹部进气道设计，可在大迎角飞行状态下保证进气效率，匹配单台大推力涡扇发动机的进气需求；机身采用翼身融合体设计，既可以降低飞行阻力，也能提升机身内部的可用空间，用于布置燃油箱、航电设备与起落架舱；单垂尾加全动平尾的操纵面布局，配合机翼前缘的机动襟翼，能够在跨音速飞行阶段提供足够的操纵力矩，满足高机动飞行的姿态控制需求。

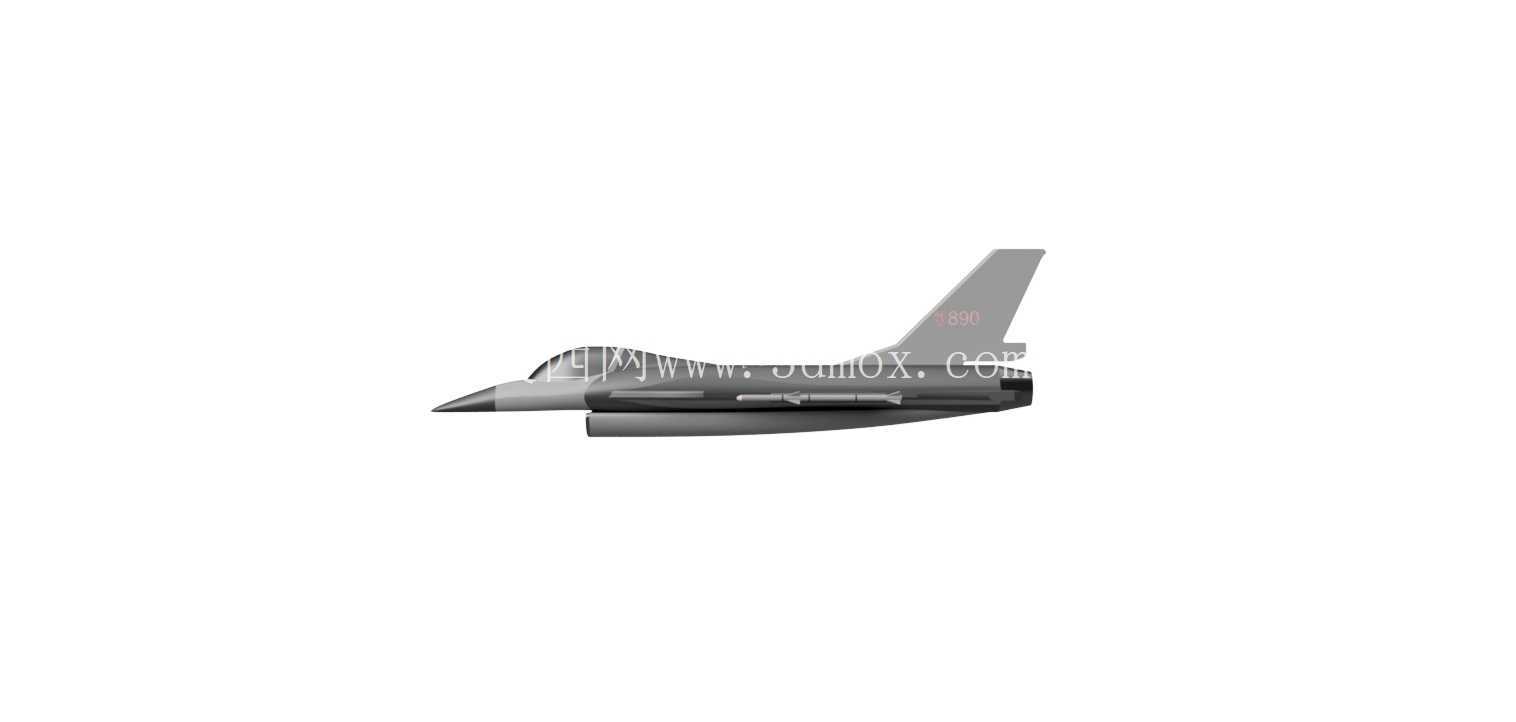

　　建模过程中，首先需要明确整机的尺寸边界：这类轻型战机的整机长度通常在15米级，翼展在9米到10米区间，机身高度约5米，起落架放下状态的整机高度需要匹配机库、航母升降机（部分衍生型号）的安装边界，主起落架的轮距设计要保证地面滑行、起降阶段的侧向稳定性，前起落架布置在进气道下方位置，兼顾地面转向操纵与起飞阶段的抬头力矩需求。机身截面从进气道位置开始逐步过渡，到发动机舱位置收敛为圆形截面，匹配发动机的安装尺寸，尾喷口的结构预留了加力燃烧室的安装空间，同时考虑了尾喷口调节片的活动结构间隙。

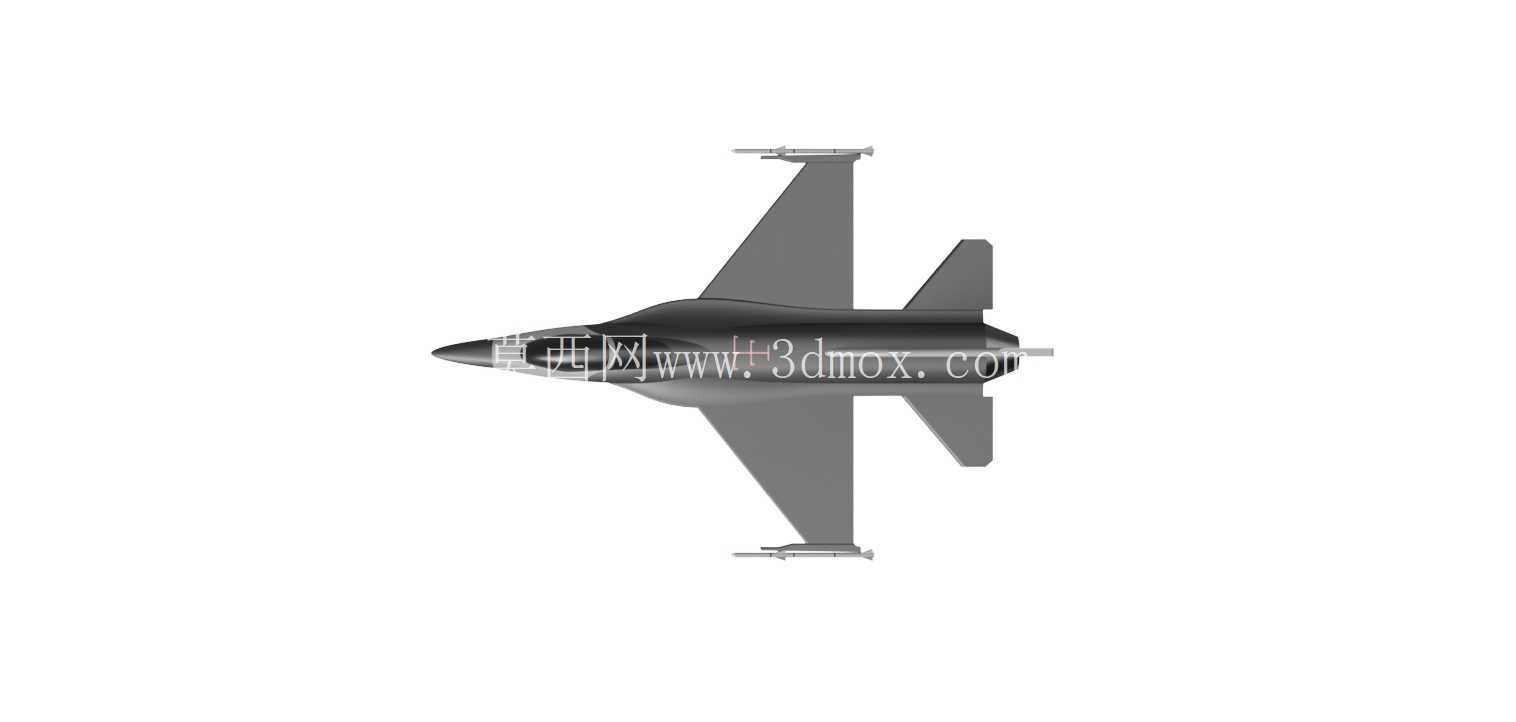

　　机翼设计采用切尖三角翼布局，机翼下预留了外挂点的安装接口，可匹配副油箱、空空导弹、对地攻击弹药的挂架结构，机翼前缘的襟翼与后缘的副翼结构，在建模时需要明确转动副的位置与活动角度范围，襟翼下偏最大角度通常不超过40度，用于起降阶段提升升力，副翼的差动角度控制在正负15度区间，用于滚转操纵。座舱部分采用水泡形座舱盖设计，保证飞行员的全向视野，座舱内部的弹射座椅安装位置、座舱盖的开启铰接结构都做了还原，风挡的倾斜角度设计兼顾了高速飞行的减阻需求与鸟撞防护的结构强度要求。

　　从结构设计思路来看，这类战机的机身采用半硬壳式结构，建模时通过纵向的长桁与横向的隔框结构来体现受力传递路径，进气道的附面层隔道结构可以将机身表面的低能量附面层气流隔离在进气道外，避免发动机出现喘振问题，这部分的结构间隙在模型中做了准确还原，保证气动布局的真实性。尾翼部分的垂尾后缘预留了方向舵的转动间隙，平尾的全动转轴位置布置在机身尾部的承力隔框上，能够承受大机动飞行时的操纵载荷。

　　起落架结构采用前三点式布局，主起落架为单轮结构，收放时向内旋转收入机翼根部的起落架舱内，前起落架为双轮结构（部分型号为单轮），向前收起收入进气道下方的舱段内，起落架的减震支柱长度、轮胎尺寸都按照实际比例还原，起落架舱门的结构缝隙、收放作动筒的安装位置都有明确体现，可用于起落架收放机构的运动仿真参考。机炮口布置在机翼根部的机身侧面位置，机炮舱的结构空间预留了供弹系统、炮口消焰装置的安装位置，机身尾部的减速伞舱结构也做了还原，着陆阶段减速伞弹出后可以大幅缩短滑跑距离。

　　在航空教学场景中，该模型可用于讲解喷气式战机的气动布局原理、结构受力传递路径、各系统的布置逻辑；在虚拟仿真场景中，可作为空中目标、装备展示模型用于仿真系统搭建；在航模设计领域，该模型的比例缩放后可作为像真机航模的结构参考，各操纵面的位置、重心位置的标注都能为航模调试提供参考依据。建模过程中对所有气动面的安装角、机身的截面变化率都做了严格控制，保证外形的气动准确性，没有出现结构干涉、比例失调的问题，各部件的分模边界也符合实际战机的工艺分离面设计，可用于后续的3D打印、结构拆分等二次开发工作。
