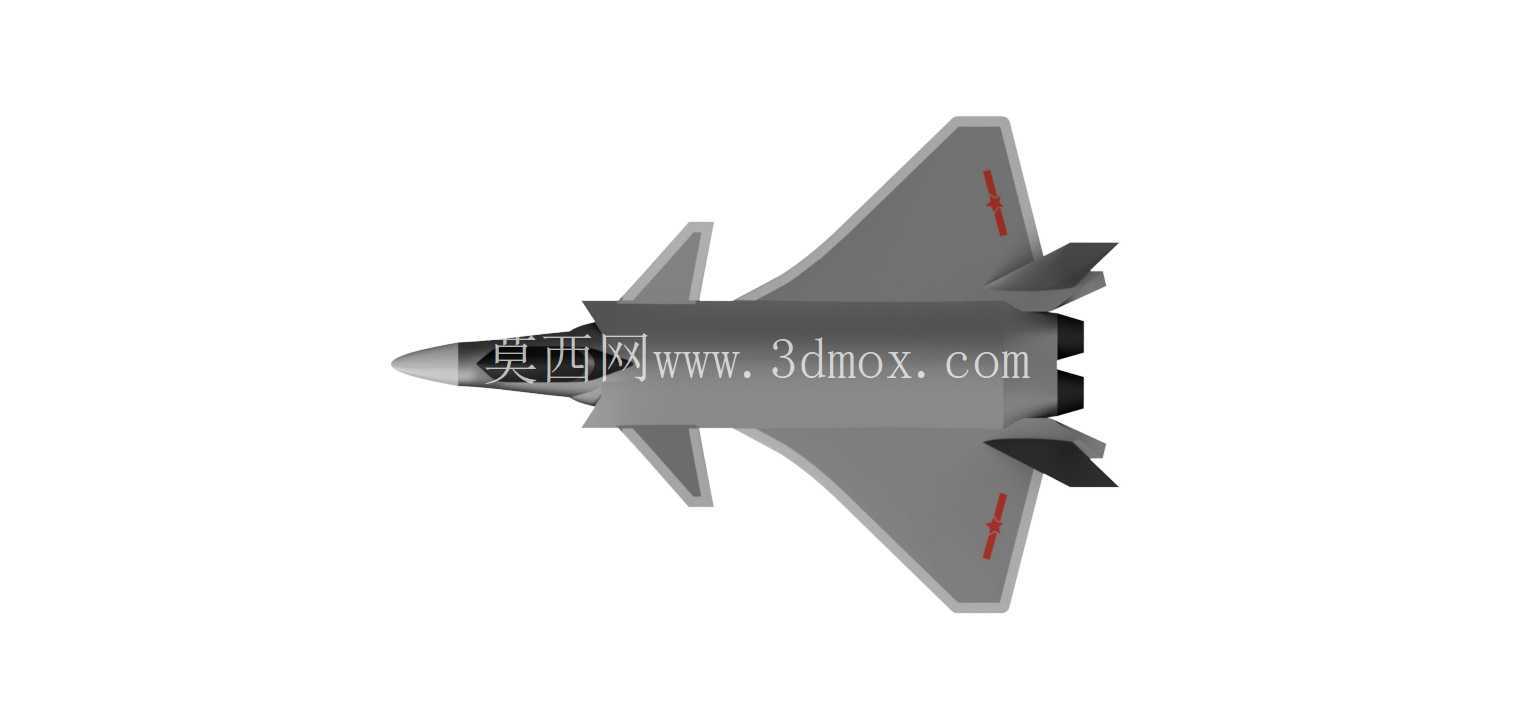

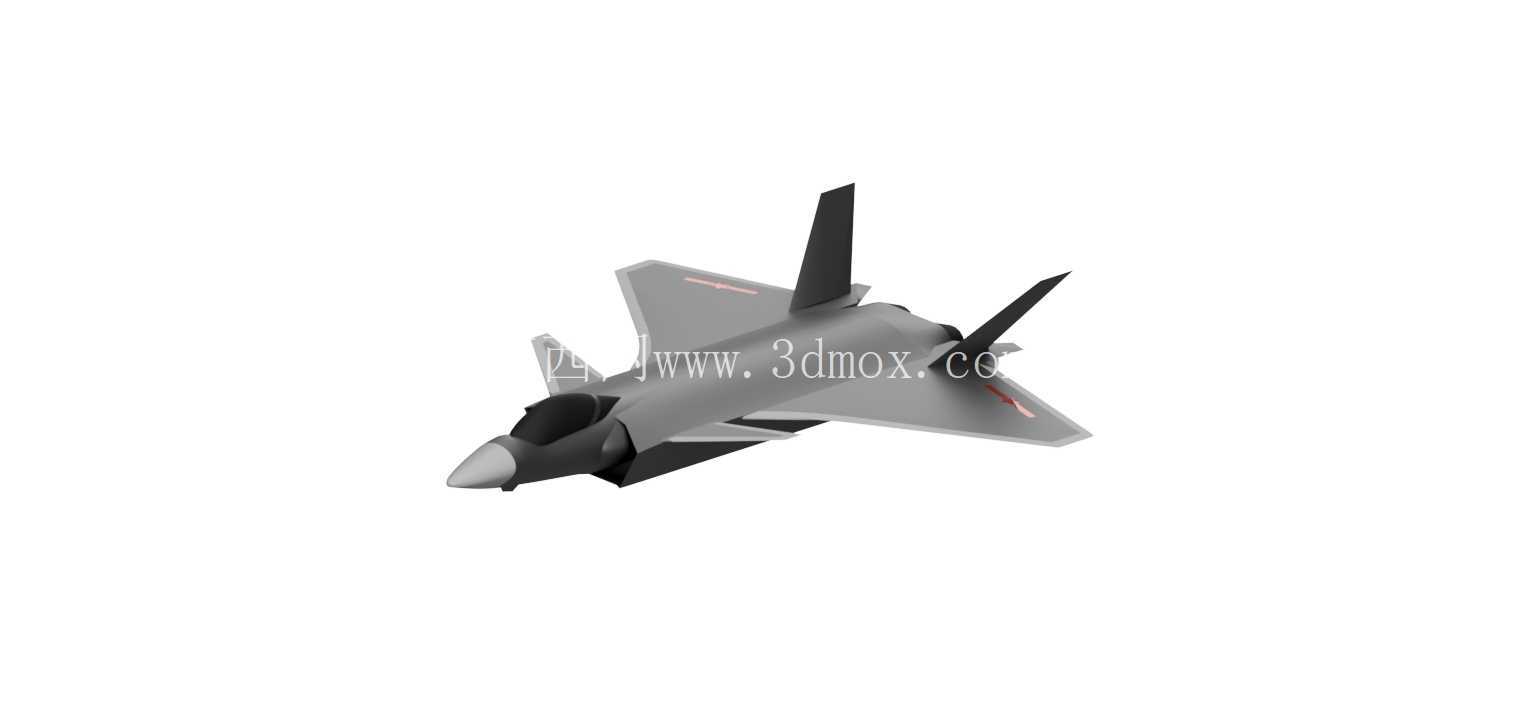

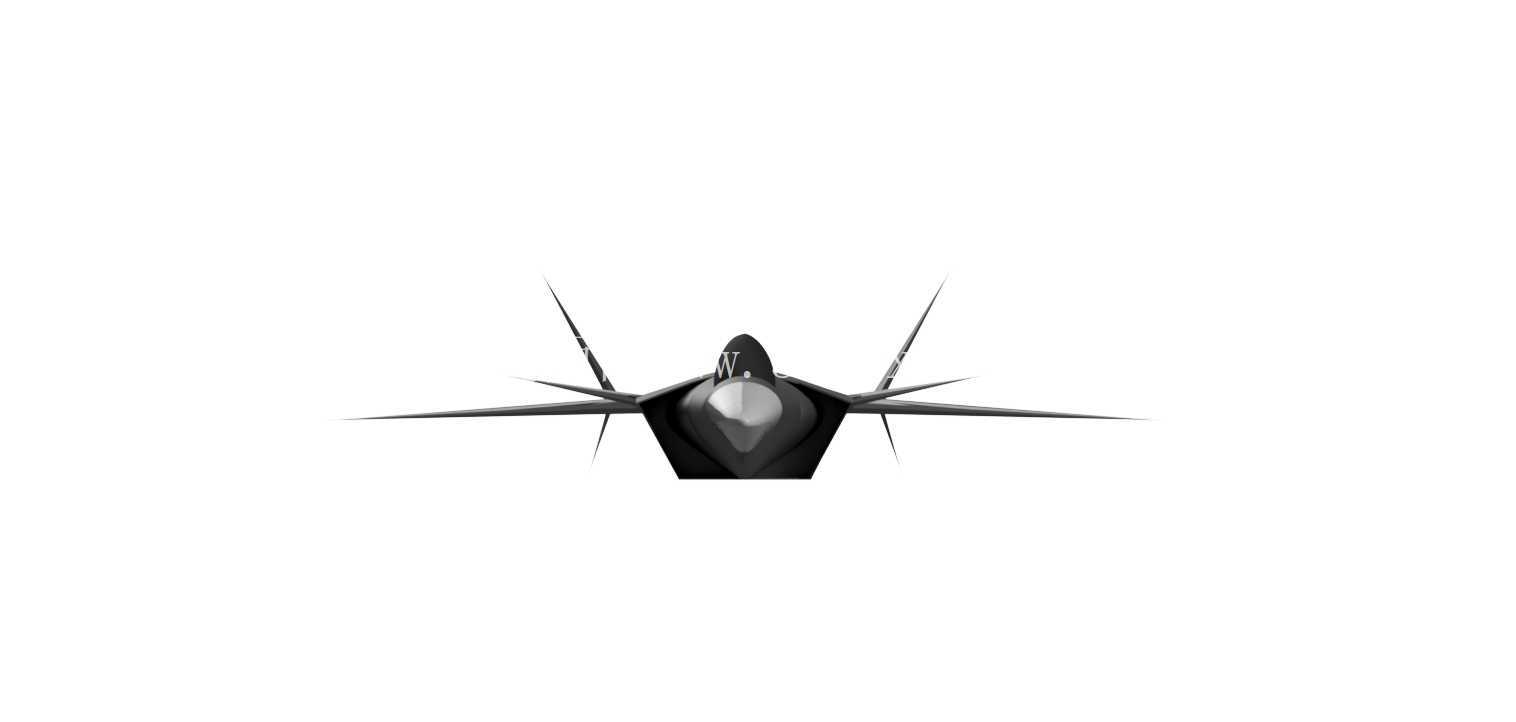

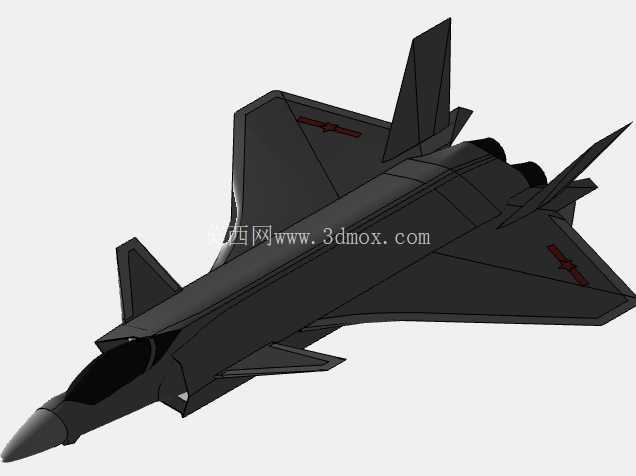

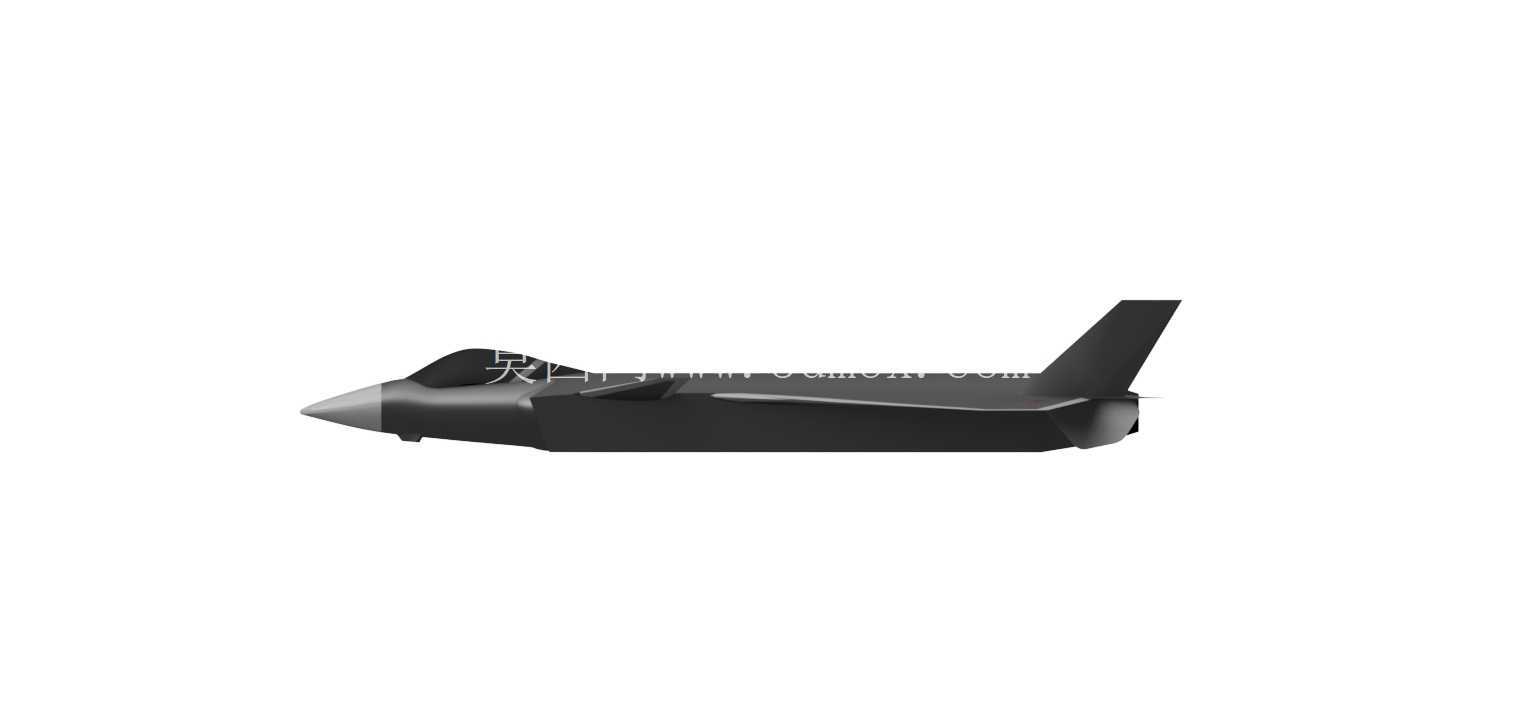

歼20隐身第五代战斗机外观结构三维数模

　　整机采用翼身融合的升力体边条鸭式布局，建模过程中严格对齐了菱形机头、DSI进气道、全动差动垂尾、内置弹舱等核心特征的相对位置与曲面弧度，机头截面的菱形折线从雷达罩根部一直延伸至座舱后方，既保证了正面雷达隐身的外形连续要求，也兼顾了跨音速段的涡流增升效果。两侧DSI进气道的鼓包曲面与进气口唇口角度做了精准还原，鼓包与机身的过渡曲面无明显折线，能够模拟实机进气道在不同飞行速度下的气流预压缩效果，同时遮挡发动机叶片正面，降低正面雷达反射截面积。全动垂尾的转轴位置、偏转角度范围在模型中做了运动边界预留，差动状态下的垂尾可配合鸭翼、襟副翼实现高过载机动下的姿态控制，垂尾后缘的切角设计也完整还原，兼顾高速飞行下的颤振抑制需求。本次呈现的歼20战机三维结构数模，完整还原了该型第五代隐身战斗机的整机气动外形与核心结构布局，可用于航空装备科普展示、航展仿真演示、国防教育教具开发、影视动画特效制作等多个场景，也能为航空相关专业的结构教学、气动布局原理演示提供直观的三维参照。从实际用途来看，歼20作为制空为主兼顾多任务能力的隐身战机，承担着制空权争夺、远程截击、纵深目标打击等核心任务，对应的模型在结构还原上充分匹配了实机的功能分区设计。

　　机身中部的内置主弹舱与两侧侧弹舱的舱门轮廓、接缝位置均做了细化处理，舱门边缘的锯齿结构清晰可见，符合隐身设计中接缝对齐雷达反射角度控制的要求，弹舱内部的空间边界也按照实机的挂载容量做了等比例还原，可适配对应尺寸的机载弹药模型装配。座舱盖采用整体式水泡形设计，建模时还原了座舱盖的金属镀膜层示意与后部的加强筋结构，座舱内部的弹射座椅轮廓、驾驶杆位置也做了简化示意，保证外观展示时的真实感。机翼部分的前缘后掠角、后缘前掠角均按照实机气动参数设置，前缘机动襟翼与后缘襟副翼的偏转边界做了活动范围预留，翼面与机身的融合过渡曲面做了连续曲率处理，避免出现曲面断层影响气动仿真的参考价值。

　　尾喷管部分采用了锯齿状修形设计，与后机身的隐身外形形成连续过渡，喷管与机身之间的整流包皮曲面平滑过渡，可降低尾部的雷达反射信号同时优化尾部流场。整机的外形比例严格参照实机公开尺寸换算，机长、翼展、机高的相对比例控制在合理误差范围内，各部件的安装边界清晰明确，鸭翼与主机翼的相对高度差、垂尾与机身的安装交点、起落架舱的位置轮廓均符合实机的结构布局，起落架的收放舱门轮廓、起落架支柱的简化结构也做了对应还原，可满足地面停放状态、飞行状态的不同展示需求。

　　在建模思路上，优先保证气动外形的曲面连续性，所有机身曲面均采用G2连续过渡，避免出现棱角突兀的情况，对于隐身相关的平行设计原则，模型中所有翼面边缘、舱门接缝边缘均按照实机的平行对齐原则设置，确保外观上的隐身设计特征完整呈现。模型的结构分件按照实机的主要部段划分，机头段、机身中段、机翼段、尾段、垂尾、鸭翼、座舱盖、弹舱门均为独立部件，可单独拆分用于结构拆解演示，也可根据需求替换不同状态的部件，比如开启状态的弹舱门、偏转状态的操纵面等，适配不同的展示场景需求。对于航空科普类应用场景，该模型可用于制作等比例缩放的仿真航模原型，验证缩比模型的气动外形准确性，也可用于3D打印制作实体展示模型，用于国防教育展馆的陈列展示；对于影视动画制作场景，模型的曲面精度足够支撑近景镜头的渲染需求，无需额外做大量曲面修补工作；对于教学场景，可结合模型讲解翼身融合布局的升力特性、隐身战机的外形设计原理、全动垂尾的操纵优势等专业内容，帮助学员直观理解先进战机的设计逻辑。
