小型航模用压燃式动力装置结构设计

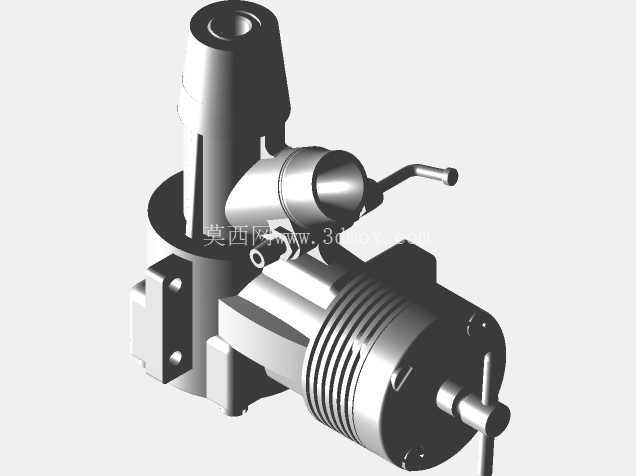

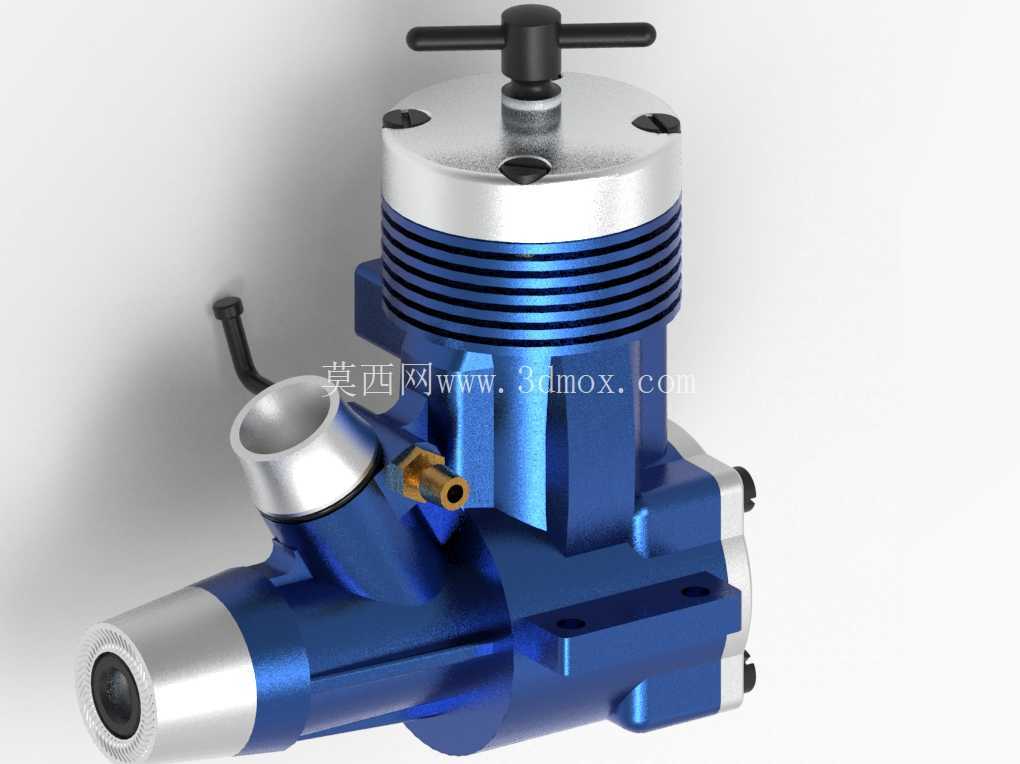

　　这款小型压燃式动力装置，主要面向固定翼航模、小型遥控车船的动力配套场景，在航模竞技、休闲遥控模型领域应用广泛，能够为轻量化模型载体提供稳定的大扭矩输出，适配小尺寸模型的紧凑安装空间需求。从结构设计来看，整机采用分体式缸体布局，散热鳍片沿缸套周向均匀排布，鳍片厚度与间距经过热负荷校核，能够在高转速持续运转工况下快速导出燃烧室热量，避免缸内温度过高引发的爆震、活塞卡滞等故障。顶部的调压旋钮与缸盖采用过盈配合加密封胶圈的密封结构，可通过旋钮调整压缩比，适配不同配比的燃油工况，满足不同海拔、环境温度下的启动与运转需求。

　　进气喉管采用偏心布置，与曲轴箱扫气通道形成顺畅的气流路径，减少进气阻力，提升燃油混合气的填充效率；侧面的油嘴安装位预留了标准安装接口，可直接适配常规模型发动机油针组件，无需额外改装即可实现燃油供给量的精准调节。输出轴端采用双轴承支撑结构，前后轴承分别布置在曲轴箱前后端盖位置，能够承受螺旋桨转动带来的径向载荷与轴向反推力，降低高速运转时的轴系跳动，提升运转平顺性。安装底座采用一体化铸造成型的凸台结构，预留了四个对称分布的安装孔位，孔位间距符合主流航模发动机安装尺寸规范，可直接固定在标准规格的模型防火墙上，无需额外制作转接安装板。

　　整机外形轮廓充分考虑模型整流罩的适配性，缸体直径、总高度均控制在常规15-20级航模动力的尺寸区间内，能够适配多数同级别航模的原厂整流罩，减少用户改装工作量。从功能特性来看，这款动力装置采用压燃式点火原理，无需额外配备点火电池、点火器等附件，降低了模型整机的重量与电路复杂度，适合追求轻量化的遥控模型使用；曲轴箱采用一体化压铸铝合金材质，兼顾结构强度与轻量化需求，缸套采用高硬度耐磨材质，能够承受长时间高转速运转的磨损，延长整机使用寿命。扫气系统采用回流扫气结构，活塞上行时完成混合气预压，下行时通过扫气口将新鲜混合气导入燃烧室，同时将废气从排气口排出，扫气效率经过结构优化，能够在高转速下保持稳定的动力输出，避免出现动力衰减、转速不稳等问题。散热系统除了缸体的周向鳍片，缸盖顶部也设计了横向散热槽，能够在模型飞行时借助迎面气流进一步提升散热效率，即使在夏季高温环境下连续大油门运转，也能将缸体温度控制在合理区间。

　　在安装边界方面，整机最大外径集中在缸体散热鳍片位置，安装底座到输出轴端面的距离经过精准校核，安装后螺旋桨与整流罩的间隙能够控制在合理范围，不会出现螺旋桨刮蹭整流罩的问题；侧面的油嘴、调压旋钮等突出部件均布置在非安装面一侧，不会与模型机身、油箱等周边部件产生干涉，用户在进行模型组装时，只需按照标准孔位固定，连接油路即可完成安装，无需对周边部件进行切削改装。从实际使用场景来看，这类动力装置除了适配固定翼航模，也可经过小幅改装后用于小型遥控船、遥控车的动力升级，相比同级别电动动力系统，具备能量密度高、续航时间长的优势，适合长时间户外飞行、航行的使用需求；结构上的模块化设计也方便日常维护，拆下缸盖即可清理燃烧室积碳，拆下后端盖即可检查曲轴、连杆的磨损情况，普通模型爱好者无需专用工具即可完成日常保养维护。
