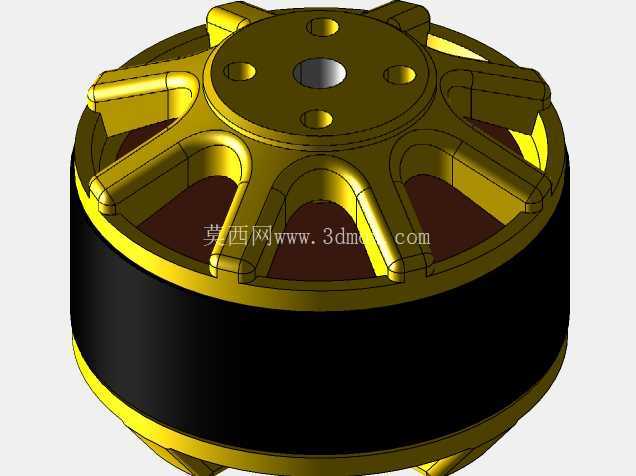

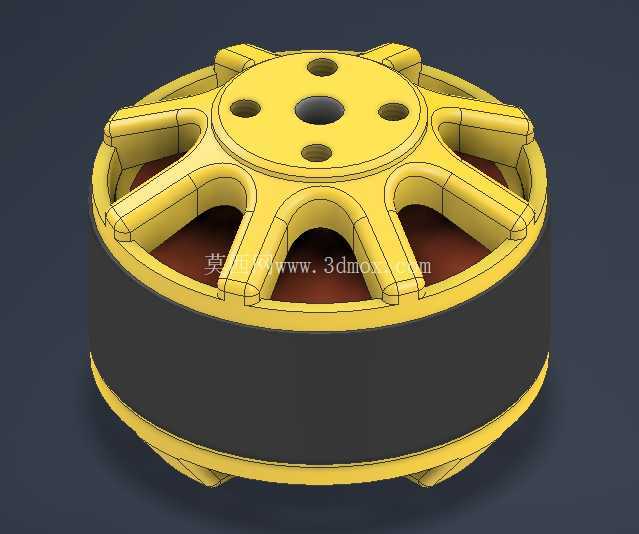

这款无刷动力组件的结构设计,核心围绕小型移动机器人、航模类设备的动力输出需求展开,在做结构拆解前首先要明确其应用边界:这类外转子无刷动力单元,多用于小型足式机器人关节驱动、微型多旋翼飞行器动力输出、小型桌面级移动平台行走驱动场景,相比同尺寸内转子无刷结构,外转子的设计能在相同外径下获得更大的扭矩输出,匹配低转速大拉力的使用需求,不需要额外搭配大减速比齿轮组就能直接驱动负载,减少传动环节的能量损耗与结构间隙。从结构布局来看,上部端盖采用放射状加强筋设计,六组径向延伸的筋条从中心安装座向外延伸至外转子壳体边缘,既可以降低端盖整体重量,又能保证端盖的结构刚性,避免高速旋转过程中端盖受离心力作用产生形变,端盖中心预留的中心孔为输出轴安装位,周围均匀分布的四个通孔为端盖固定孔,孔位的节圆尺寸经过匹配计算,刚好适配常规22系列、28系列无刷电机的标准安装孔距,不需要额外做转接件就能直接替换同规格的常规无刷电机。外转子壳体采用薄壁筒状结构,壳体上下边缘做了翻边处理,既可以增加壳体的结构强度,又能为内部磁钢提供轴向定位,避免磁钢在高速旋转、急加减速过程中出现轴向窜动,磁钢采用表贴式安装方式,紧贴壳体内壁布置,磁钢与定子铁芯之间的气隙控制在0.2mm到0.3mm之间,这个气隙尺寸是兼顾加工公差、磁路效率与转动顺滑度的平衡值,气隙过大会降低磁通量利用率,导致电机扭矩输出不足,气隙过小则会因为加工装配公差导致定子与转子出现擦碰,引发运转异响甚至卡滞。
下部的定子基座部分,采用黑色绝缘包覆处理,内部的定子铁芯为多槽集中绕组结构,绕组的排布方式适配760kv的转速常数设计,kv值对应的是每伏特电压下的空载转速,这个参数的选型直接匹配3S到4S锂电池的供电区间,在12V到16V的供电电压下,空载转速可以稳定在9000转到12000转区间,搭配对应尺寸的螺旋桨或者行走轮时,能输出足够的推力或者行走扭矩。安装边界方面,这款动力组件的最大外径为30mm级,整体轴向高度控制在11mm左右,上部端盖的安装孔位可以适配M2.5规格的固定螺丝,下部基座的出线位置预留了足够的走线空间,不会因为安装面的贴合挤压导致绕组出线破损。
在结构设计的细节处理上,放射状筋条的圆角过渡做了统一处理,所有筋条与端盖平面、筋条与外转子连接位置都做了R0.8的圆角,既可以避免注塑或者机加工过程中的应力集中,又能减少高速旋转过程中的风阻,降低运转时的风噪。外转子壳体的下部边缘同样做了等半径的圆角处理,在安装到设备机架时,不会因为锐边刮伤机架表面的绝缘层或者走线。从实际选型适配的角度来看,这款动力组件的重量控制在20g以内,对于对自重敏感的小型机器人、微型航模来说,更低的自重意味着更高的载荷效率,相同电池容量下能获得更长的续航时间。
结构上没有多余的冗余设计,所有的结构特征都服务于两个核心目标:一是保证动力输出过程中的结构可靠性,在持续满负载运转时,端盖、转子壳体不会因为离心力、扭矩反作用力产生形变;二是尽可能降低不必要的重量,去掉所有不承担结构强度、安装定位功能的冗余材料,比如端盖上的镂空结构,就是在保证筋条结构强度的前提下,尽可能挖去非受力区域的材料,实现轻量化。另外在装配逻辑上,这款组件采用常规的卡簧加轴承的定位方式,上下两个轴承分别布置在中心轴的两端,轴承外圈与端盖、基座的轴承室采用过盈配合,内圈与中心轴采用过渡配合,既可以保证转动的同轴度,又能承受一定的轴向载荷,在设备出现轻微碰撞、轴向受力时,不会出现轴承错位、转子扫膛的问题。定子绕组的绝缘处理完全覆盖铁芯与基座接触的位置,避免因为长时间震动导致绕组绝缘层破损,引发短路故障。
