简化结构航空涡轮发动机教学演示模型

　　在航空类职业院校的结构认知实训、青少年航空科普展项搭建、航模配套动力系统原理演示场景中，这类简化结构的涡轮发动机模型有着极高的使用频率，它不需要还原真实航空发动机复杂的油路、冷却、控制系统，只需要把核心的气动结构、安装逻辑清晰呈现，就能满足绝大多数非研发类的展示与教学需求。从实际使用场景来看，这类模型不会直接作为真实飞行器的动力部件使用，更多是承担原理具象化的作用——很多刚接触航空动力结构的学习者，很难通过二维剖视图理解风扇叶片的进气导向逻辑、机匣的流道约束作用、安装支架的载荷传递路径，而等比例简化的三维实体模型，可以让学习者直观观察到各个部件的相对位置，甚至可以通过3D打印制作实体样件，完成拆装实训，避免直接接触真实航发零部件带来的高成本、高风险问题。

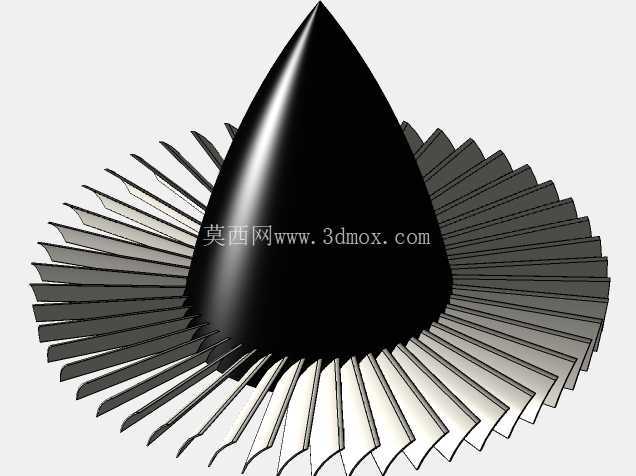

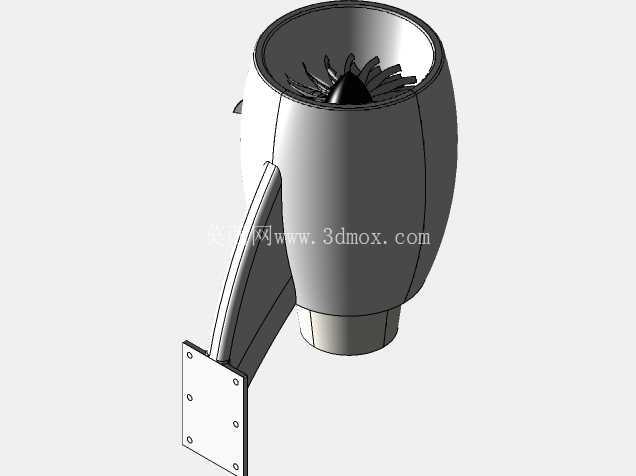

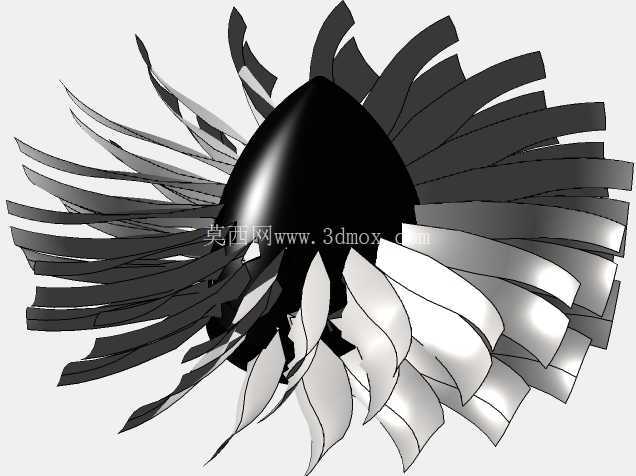

　　从功能特性上看，这个模型保留了涡轮风扇发动机最核心的几个结构段：前端的大直径进气道，内部设置了简化的风扇叶片与中心整流锥，整流锥的曲面做了顺滑过渡，能够直观展示进气气流如何被导向叶片通道，避免气流在中心区域形成紊流；中间的机匣段做了等直径简化，没有还原真实发动机的压气机、燃烧室、涡轮段的多级阶梯结构，大幅降低了建模与后续加工的难度，同时保留了机匣的圆柱主体形态，能够清晰展示发动机外壳的流道包裹作用；尾部的收敛喷口做了短段设计，能够直观呈现排气段的气流收缩逻辑，帮助学习者理解推力产生的基本原理。

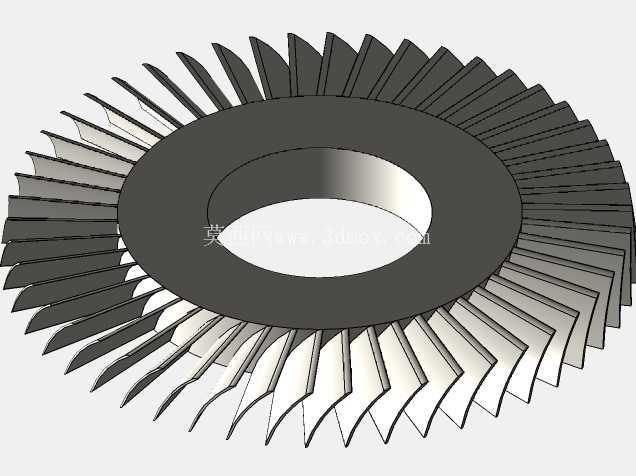

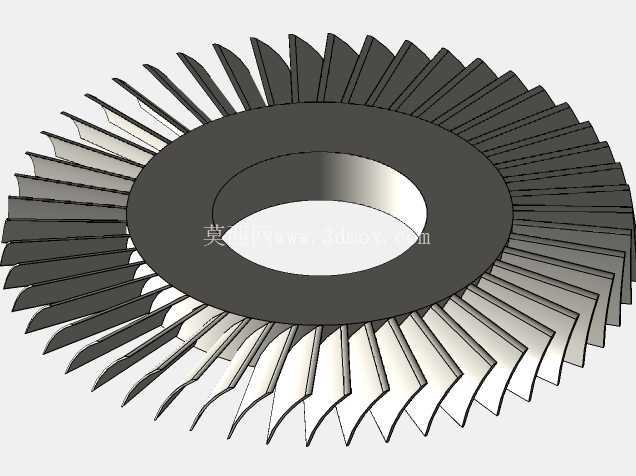

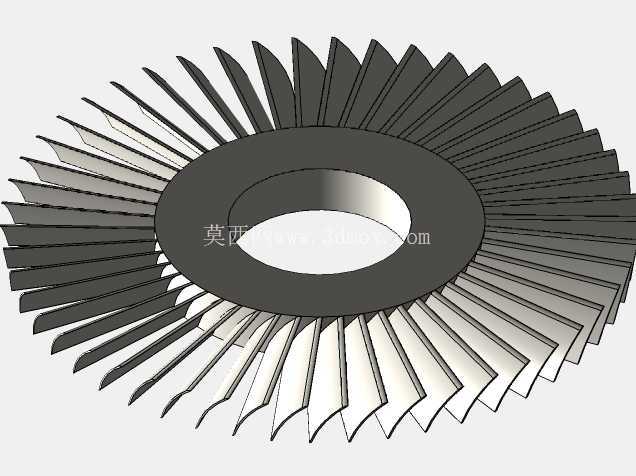

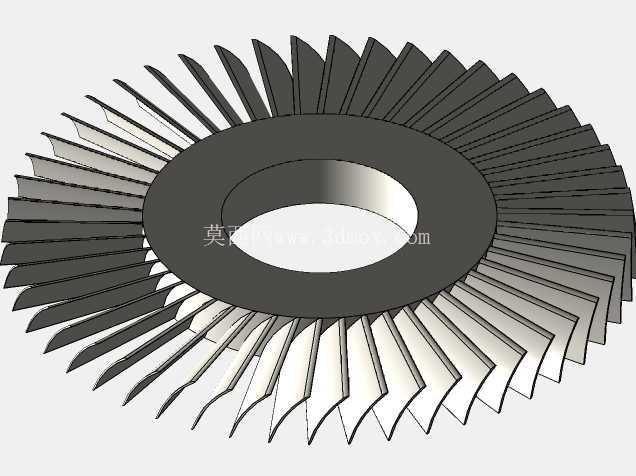

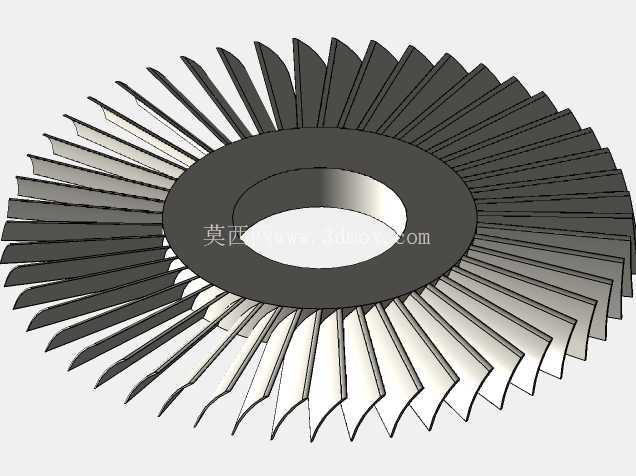

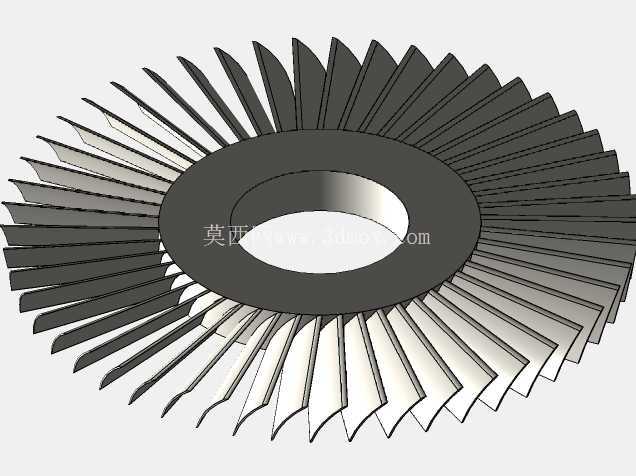

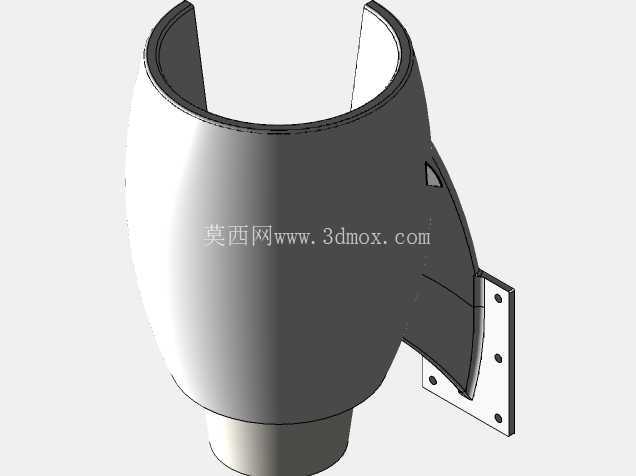

　　设计思路上，这个模型刻意做了非真实化的简化处理，没有对标任何一款现役真实航空发动机的尺寸参数，而是把核心结构的比例关系做了优化调整，让各个部件的辨识度更高。比如前端风扇叶片的数量做了适当减少，叶片的扭转角度做了放大处理，哪怕是从外观观察，也能清晰看到叶片的翼型截面形态，不会因为叶片过密、扭转角过小导致观察不清；机匣侧面的安装支架采用了斜向支撑加方形安装法兰的结构，支架的筋板做了加厚处理，安装法兰上预留了四个对称的安装孔位，完全满足实体样件制作后的固定需求，不会因为支架强度不足导致模型安装后出现晃动。

　　从安装边界与尺寸逻辑来看，安装法兰的平面度在建模时做了基准约束，四个安装孔的位置度公差按照演示类模型的常规要求设置，孔位间距适配通用的航模机身安装梁、科普展架的固定槽尺寸，不需要额外做转接件就能完成固定；支架与机匣的连接位置做了圆角过渡，避免应力集中，如果采用光敏树脂3D打印或者PLA熔融沉积打印，这个位置不会因为层间结合力不足出现断裂；机匣的整体直径与长度比例控制在1:1.2左右，既不会因为过长导致模型重心过于靠前，也不会因为过短无法展示完整的流道结构；进气道的前缘做了圆角钝化处理，没有尖锐边角，在教学场景中使用时不会划伤操作人员；尾部喷口的直径与机匣直径比例设置为0.7:1，能够直观展示收敛喷口的截面变化，不需要额外标注就能让观察者理解排气加速的结构逻辑。

　　很多建模者在制作这类教学演示模型时，容易陷入过度追求真实参数的误区，把大量精力放在还原内部复杂的多级压气机叶片、冷却管路、附件齿轮箱等结构上，最终做出的模型不仅文件体量大，后续加工制作成本高，而且对于入门学习者来说，过多的细节反而会干扰核心原理的认知。这个模型的设计恰好避开了这个问题，把所有非核心的附属结构全部省略，只保留最能体现涡轮风扇发动机基本工作逻辑的部件，同时在安装结构上做了适配通用场景的优化，不管是用于课堂教学的演示素材，还是科普展览的展示样件，或者是航模爱好者制作静态展示模型，都能直接调用调整，不需要做大量的结构修改。在建模过程中，所有的旋转对称结构都采用了回转特征建模，保证了机匣、整流锥、喷口的同轴度，安装支架的安装面与机匣轴线的平行度做了约束，确保安装后发动机的轴线与安装基准面平行，不会出现安装后姿态歪斜的问题；风扇叶片与中心整流锥的连接位置做了合并处理，没有多余的装配间隙，做实体样件时可以作为一个整体打印，不需要额外做叶片的装配定位，大幅降低了后续制作的工作量。
