立式斯特林动力装置结构设计展示

　　这款立式斯特林动力装置的结构设计，核心围绕外燃式热力循环的工作逻辑展开，区别于常见内燃机依赖燃料在缸内爆燃做功的形式，它依靠外部热源对缸内工质加热形成温差，推动活塞往复运动完成动力输出，整个做功过程工质始终封闭在气缸回路内，不会出现工质的进出置换，这一特性让它在低品位热能利用场景中有着不可替代的应用价值。从实际应用场景来看，这类小型立式斯特林装置常被用于热能回收教学演示、小型分布式余热利用试验平台搭建，也可作为微型低温差发电系统的动力核心，在工业余热余压回收的前期原理验证环节，能够直观展现温差-动能的转换过程，帮助设计人员快速验证热力回路的匹配合理性。

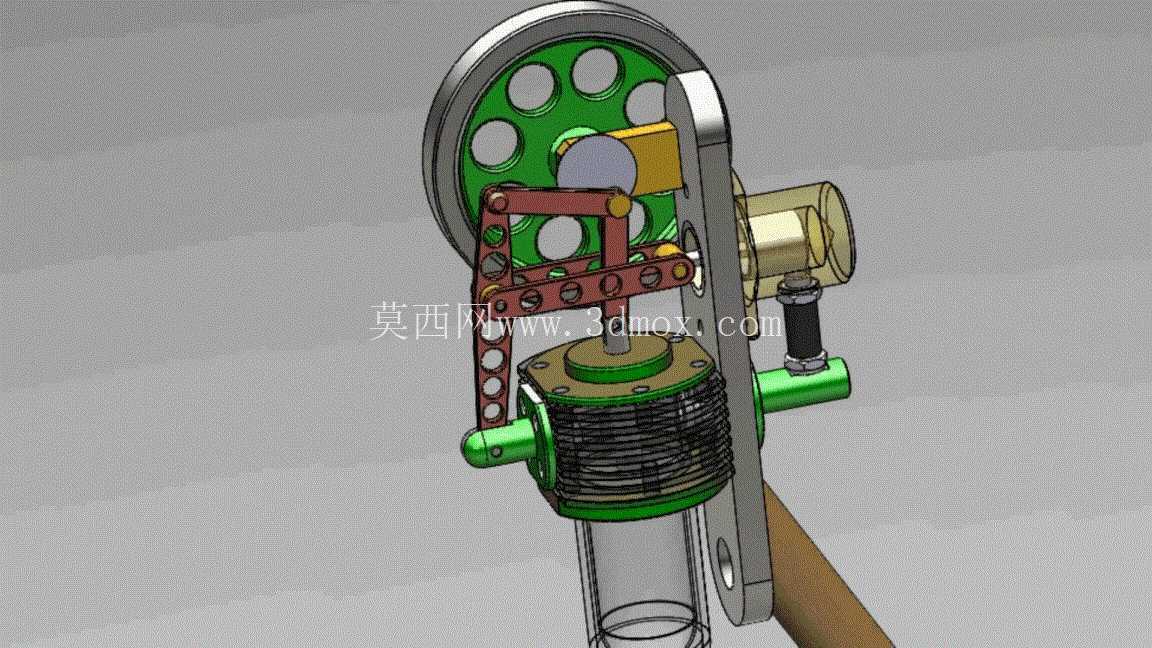

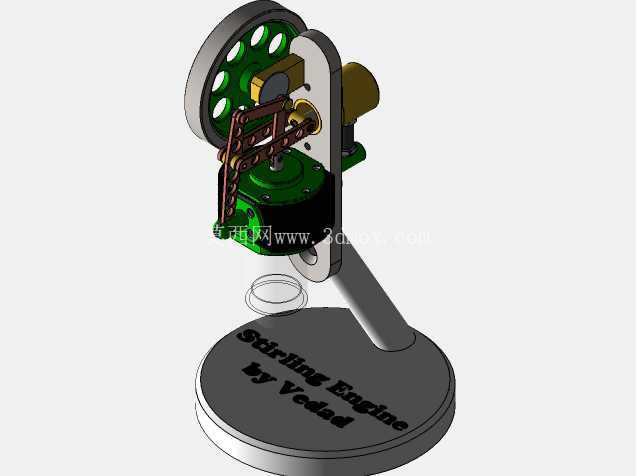

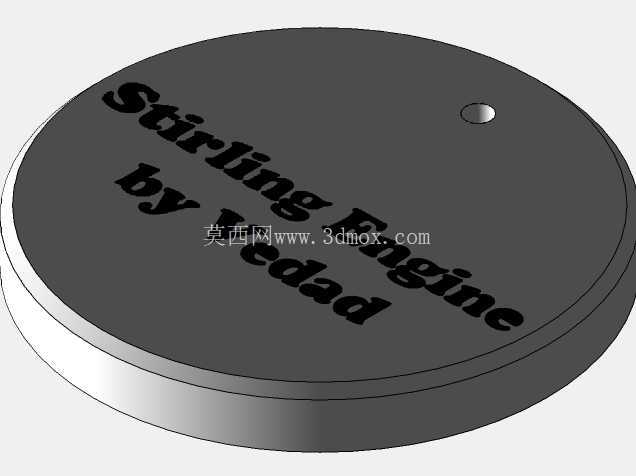

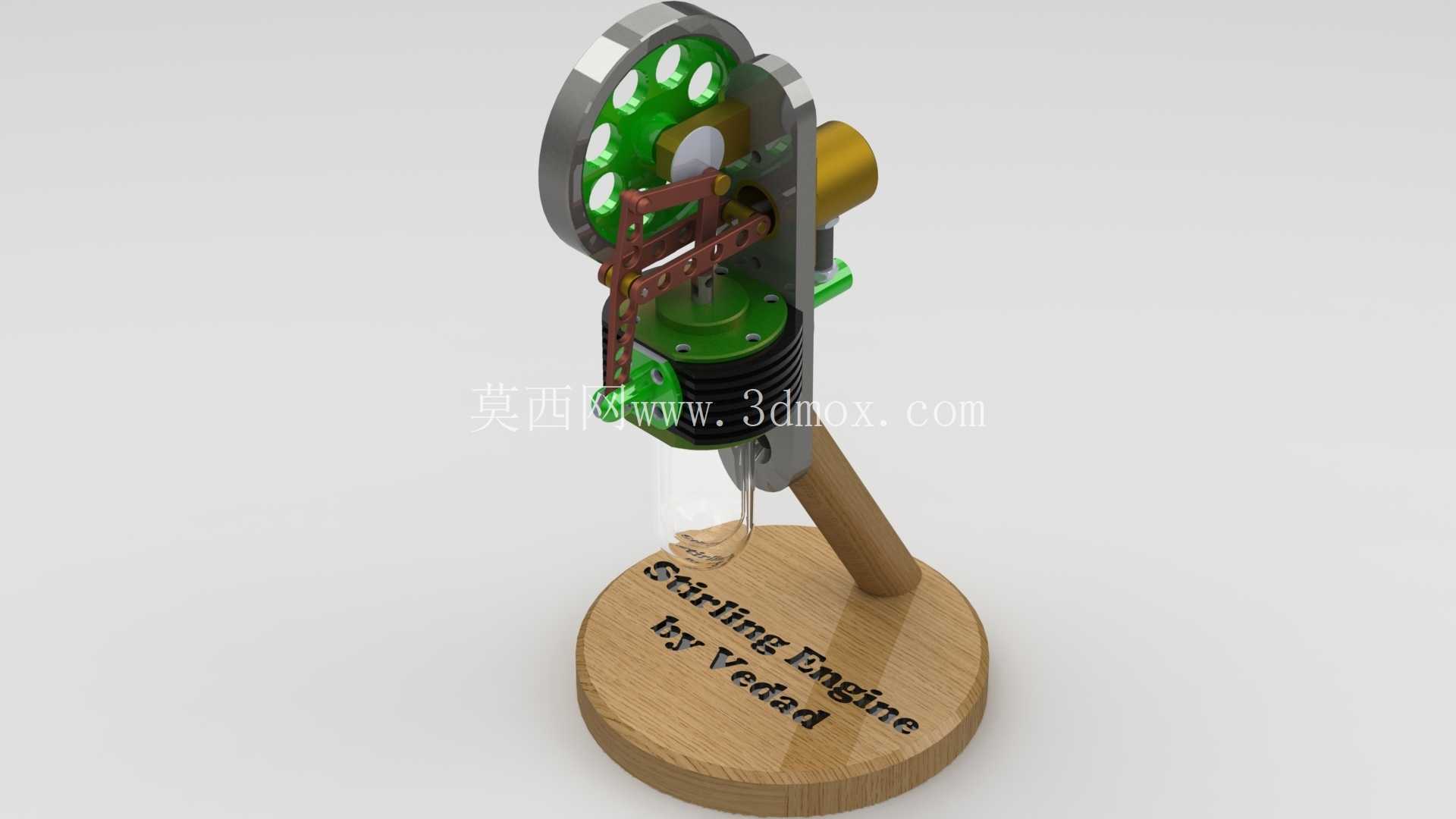

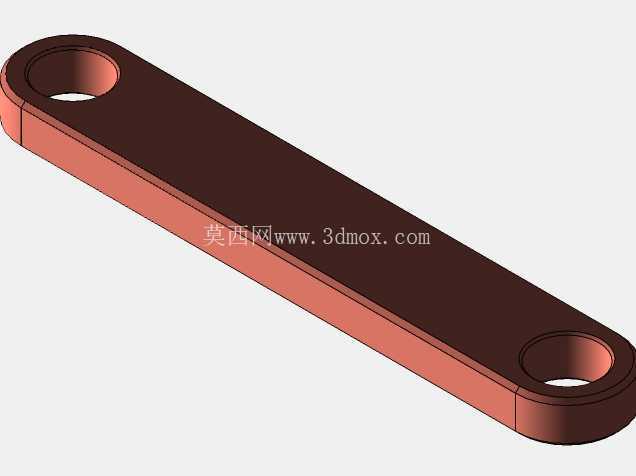

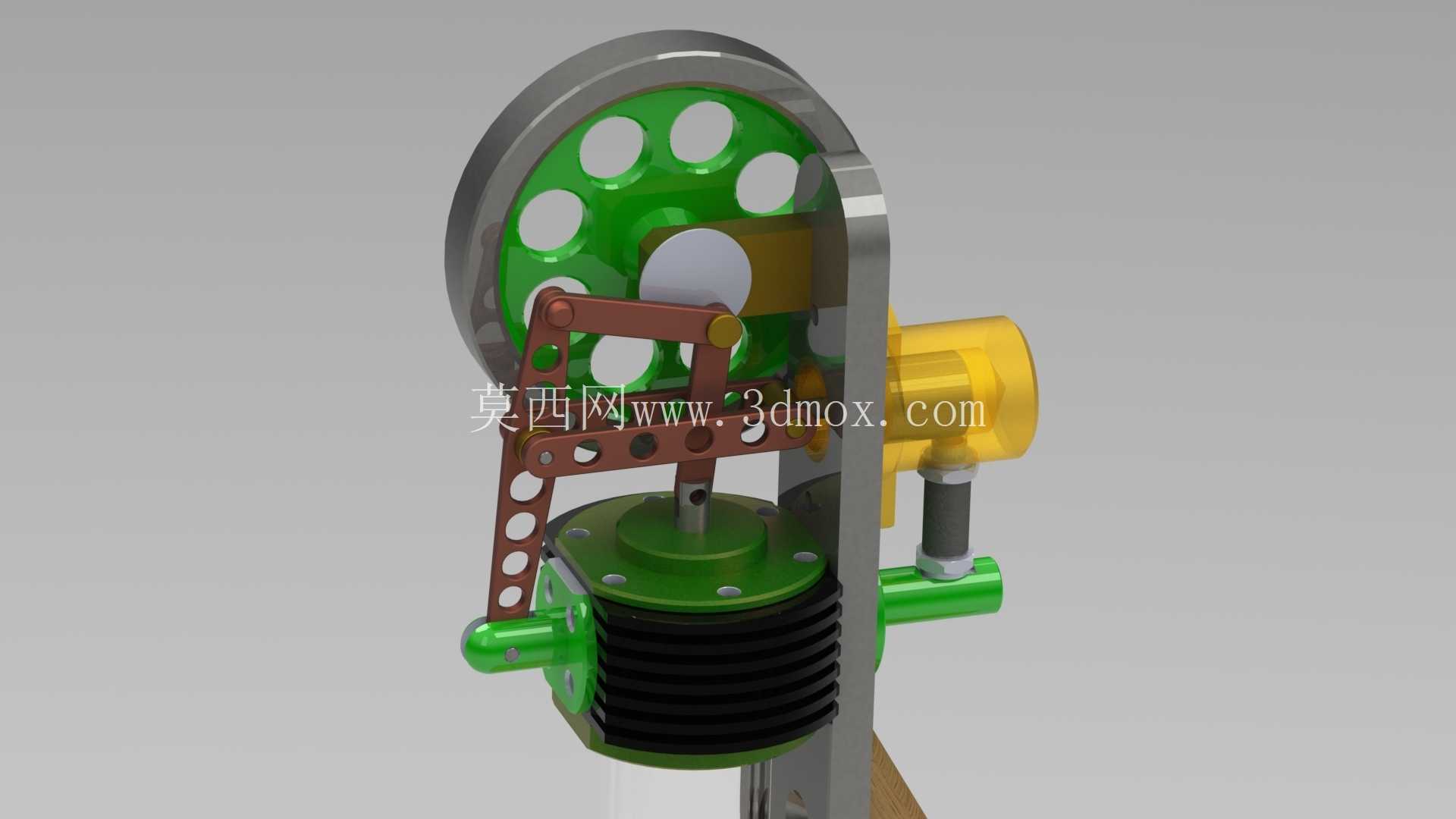

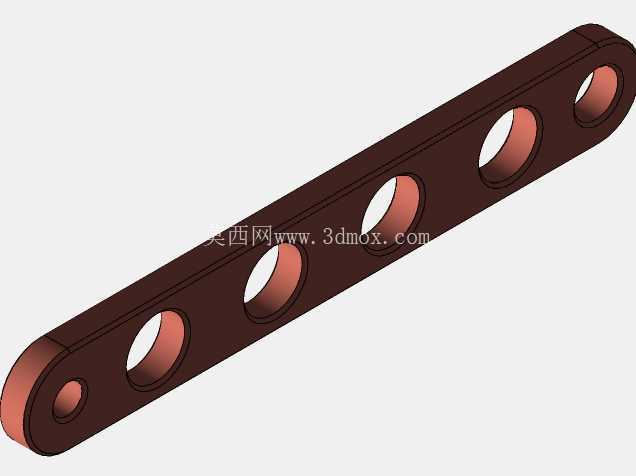

　　从功能特性上看，该装置采用立式单缸布局，将动力输出飞轮布置在机身侧上方，置换活塞与动力活塞呈同轴纵向排布，相比卧式布局能够大幅缩减横向安装占用空间，底座采用圆形实木承托结构，既可以通过自身重量抵消活塞往复运动产生的振动，也能为整个装置提供稳定的安装基准面，避免运行过程中出现机身偏移。传动部分采用曲柄连杆机构将活塞的直线往复运动转化为飞轮的旋转运动，连杆与飞轮的连接位置做了偏心配重设计，能够抵消活塞运动到上下止点时的惯性冲击，让整个运转过程更加平顺，不会出现明显的卡顿或振动异响。

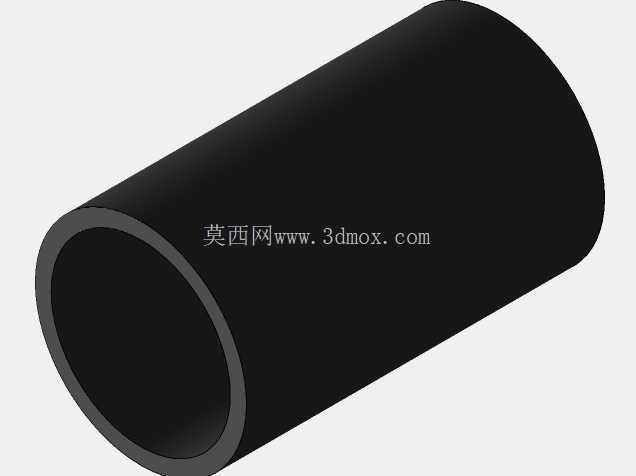

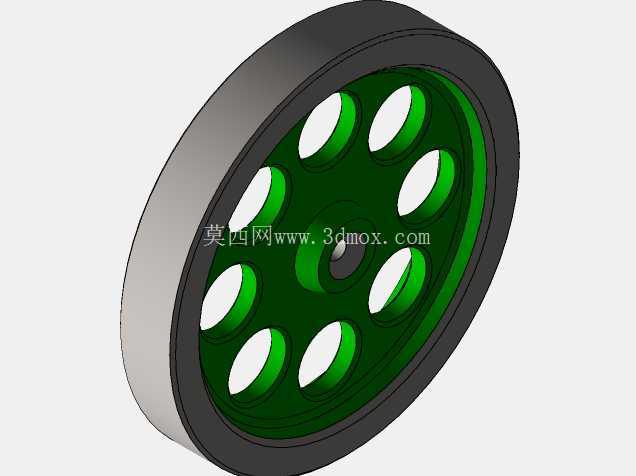

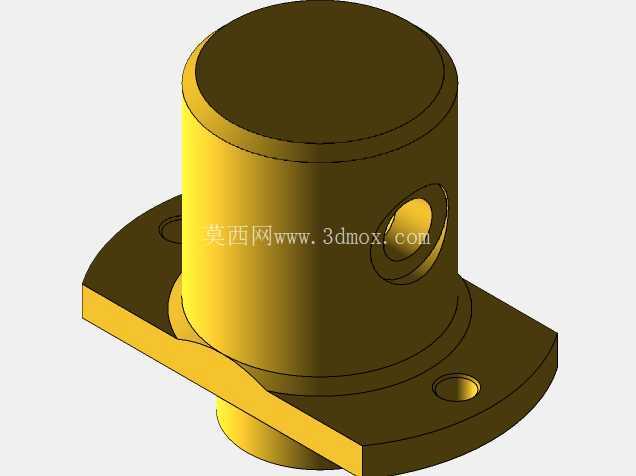

　　设计思路上，整个结构优先考虑了原理展示的直观性，机身侧部的传动连杆、配气机构没有做全包覆外壳处理，能够直接观察到每一个运动部件的动作逻辑，方便学习者理解斯特林循环中冷却、压缩、吸热、膨胀四个冲程的配合关系。气缸部分采用高导热材质制作换热段，能够快速传递外部热源的热量到缸内工质，同时在气缸冷端设置了散热鳍片结构，保证冷热端能够维持足够的工作温差，这是斯特林装置能够持续稳定输出动力的核心前提。飞轮采用镂空辐条设计，在保证转动惯量满足连续运转需求的前提下，尽可能降低自身重量，减少启动阶段需要克服的惯性阻力，同时镂空结构也能降低飞轮转动过程中的风阻损耗，提升动力输出效率。

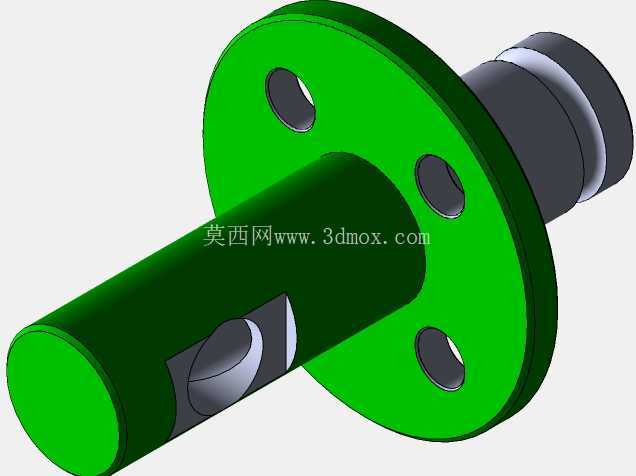

　　从安装边界尺寸来看，整个装置的底座直径控制在120mm范围内，整体高度不超过220mm，横向最大突出尺寸不超过100mm，对安装台面的尺寸要求极低，普通试验台、桌面都可以满足放置需求，不需要额外制作专用安装支架。装置的动力输出轴直接集成在飞轮中心位置，可通过联轴器直接连接微型发电机、小型负载轮等外接设备，不需要额外加装传动换向结构，接口采用标准直径的光轴设计，适配市面上绝大多数微型传动连接件，能够快速搭建不同的试验验证回路。

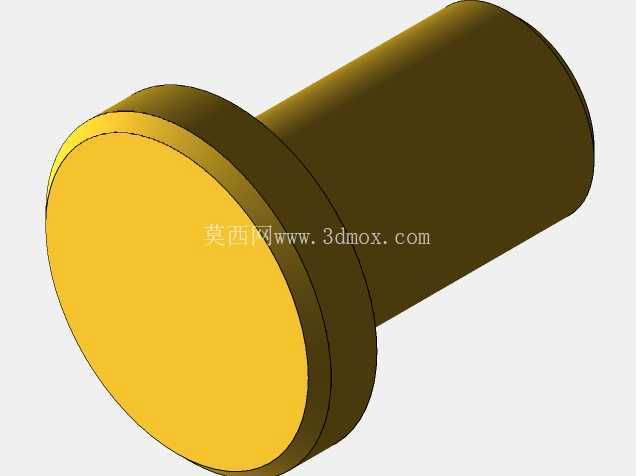

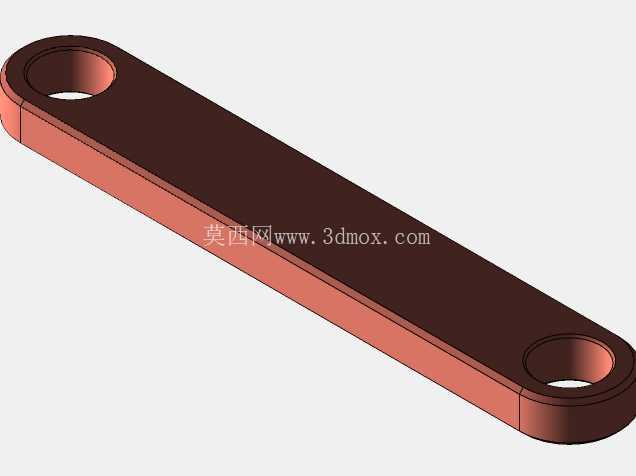

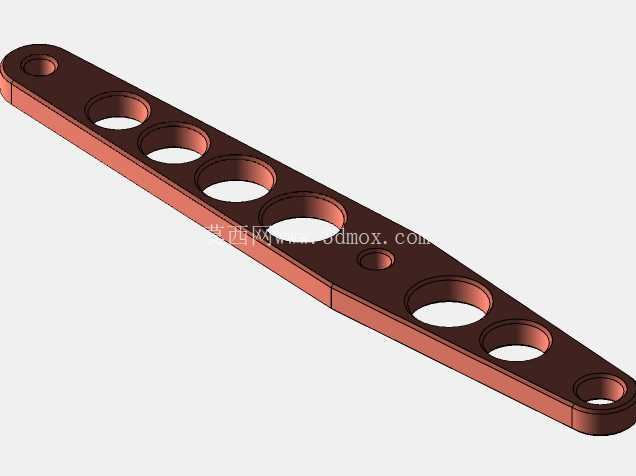

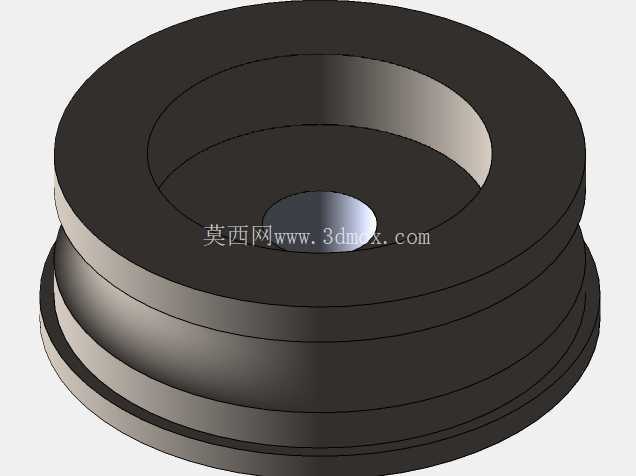

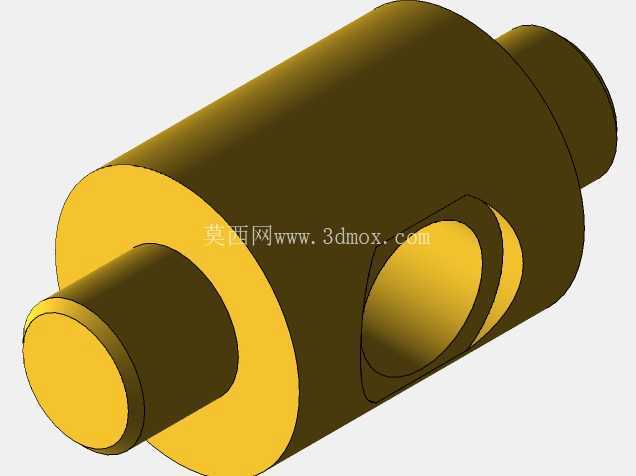

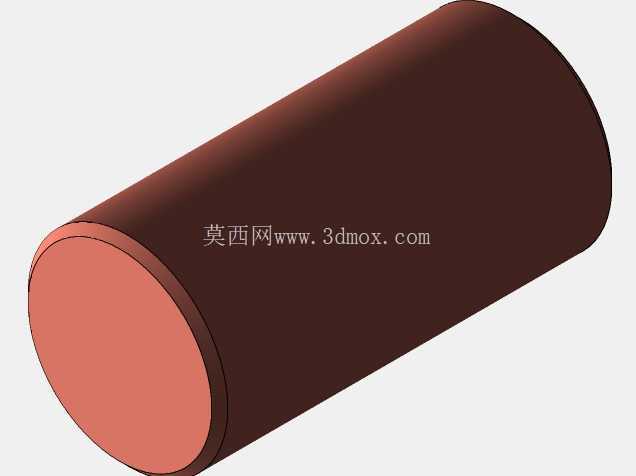

　　在结构细节处理上，活塞与气缸壁之间采用低摩擦密封结构，既保证缸内工质不会出现泄漏，也尽可能降低活塞往复运动的摩擦阻力，减少动力传输过程中的损耗。配气机构的连杆采用铰接式连接，能够自动补偿加工过程中产生的微小尺寸误差，避免出现运动卡滞的问题。整个装置的所有运动部件都做了圆角过渡处理，没有尖锐的突出结构，在教学演示场景中使用时能够避免划伤操作人员，同时也能减少应力集中点，提升部件的长期运行寿命。冷热端的连接位置做了隔热隔断处理，避免冷端的热量被热端直接传导，保证冷热端的温差能够维持在设计阈值内，不会因为热量串流导致做功效率下降。

　　不同于大功率工业级斯特林发动机的复杂结构，这款小型立式装置在设计时平衡了原理展示性与实际运行可靠性，没有采用过于复杂的辅助系统，仅依靠核心的热力循环结构与机械传动结构即可完成持续运转，既可以作为教学用具帮助理解外燃机的工作原理，也可以作为微型动力源为小型低功耗设备提供动力输出，在余热回收、科普教育、微型动力试验等场景中都有着很高的实用价值。
