MarboreⅡ涡轮喷气发动机燃烧室结构

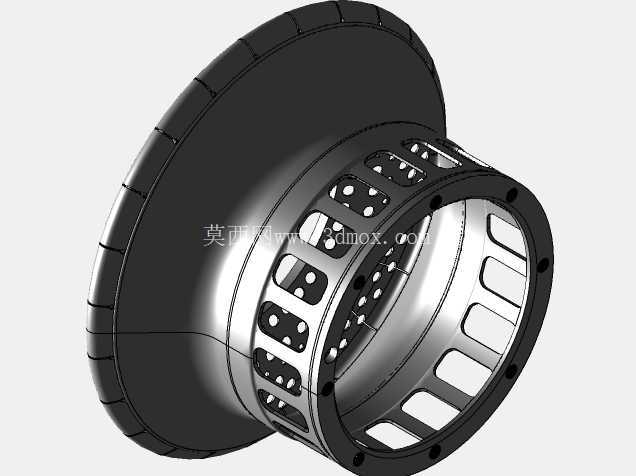

　　作为航空涡轮喷气发动机的核心热端部件，这款MarboreⅡ配套燃烧室的三维结构完整还原了环管式燃烧室的典型工程特征，适配小推力涡喷发动机的动力输出需求，多用于轻型教练机、小型靶机以及早期巡航类飞行器的动力系统中，承担着将高压压气机送来的增压空气与燃油充分混合、稳定燃烧，将化学能转化为高温高压燃气热能的核心作用，是决定发动机燃烧效率、出口温度场均匀性、工作稳定性的关键结构。从结构设计逻辑来看，该燃烧室采用了带头部扩压段的环形机匣搭配独立火焰筒的布局，外侧的大直径法兰边为燃烧室与压气机出口机匣的安装对接面，沿法兰周向均匀分布的螺栓孔严格匹配相邻机匣的安装孔位，安装时需保证同轴度误差控制在允许范围内，避免后续气流通道出现台阶引发流场畸变。

　　火焰筒侧壁设计了多组不同功能的开孔，靠前部的主燃孔用于引入高速射流，在火焰筒头部形成稳定的回流区，保证点火后火焰能够持续驻留，不会被高速气流吹熄；中部的掺混孔则负责引入剩余的冷空气，与高温燃气进行掺混，将出口燃气温度调整到涡轮导向器能够承受的范围内，同时通过不同孔径、不同角度的孔位排布，优化出口温度场的分布，避免涡轮叶片局部出现超温烧蚀的问题。头部的收敛段结构承接压气机出口的扩压气流，将气流速度从压气机出口的高亚音速降低到火焰筒内适合燃烧的流速范围，减少流动损失的同时，为燃油喷嘴的安装、点火电嘴的布置预留了足够的结构空间。

　　从安装边界来看，该燃烧室整体为回转类结构，最大外径位于头部安装法兰位置，轴向长度匹配整台发动机的转子跨度，火焰筒与外机匣之间留有均匀的环形冷却通道，用于引入压气机出口的冷却气流，对火焰筒壁面进行气膜冷却，降低壁面工作温度，延长部件的高温工作寿命。侧壁的多组长条形开孔与圆形开孔的排布经过流场仿真迭代，既保证了燃烧过程中空气与燃油的充分混合，提升燃烧完全度，降低污染物排放，也兼顾了结构强度，避免高温下出现热应力集中导致的裂纹故障。

　　在实际工程应用中，这类小推力涡喷的燃烧室需要在宽广的飞行包线内保持稳定工作，从地面慢车状态到最大加力状态（该型号虽为无加力涡喷，但仍需覆盖从怠速到额定转速的全部工况），供油压力、进气压力、进气温度的变化范围极大，因此结构上的孔位布局、流道设计都需要兼顾不同工况下的油气比匹配，保证在贫油和富油边界内都不会出现熄火、振荡燃烧等故障。建模过程中完整还原了所有开孔的位置、角度、孔径参数，以及机匣壁面的厚度、安装边的凸台结构、螺栓孔的分布细节，能够直接用于后续的发动机总体装配干涉检查、流场仿真分析的几何前处理，也可作为小型涡喷发动机结构学习、课程设计的参考样例，帮助从业者理解环管燃烧室的结构组成、气流组织逻辑、安装配合关系。火焰筒与外机匣之间的定位结构也在模型中有所体现，通过周向分布的定位销结构限制火焰筒的周向转动，同时预留了轴向热膨胀间隙，避免高温工作状态下部件受热膨胀出现卡滞、变形问题。头部的安装边厚度经过强度校核，能够承受压气机出口的气压载荷以及机匣连接的螺栓预紧力，不会在工作中出现变形漏气的问题。
