模块化六缸星形内燃动力装置结构设计

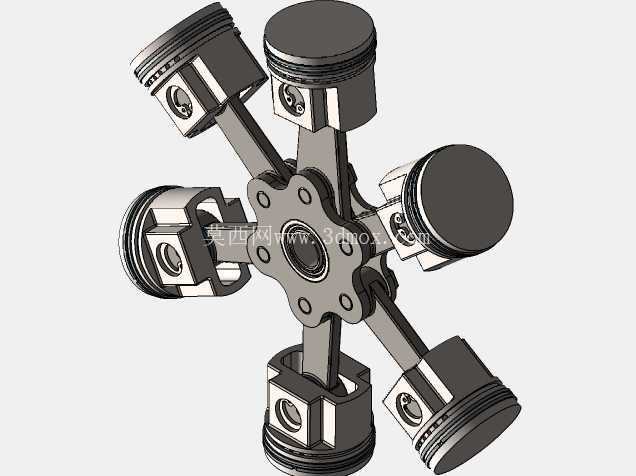

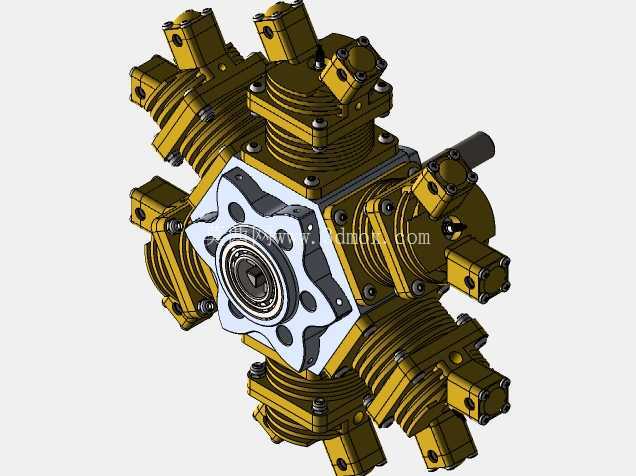

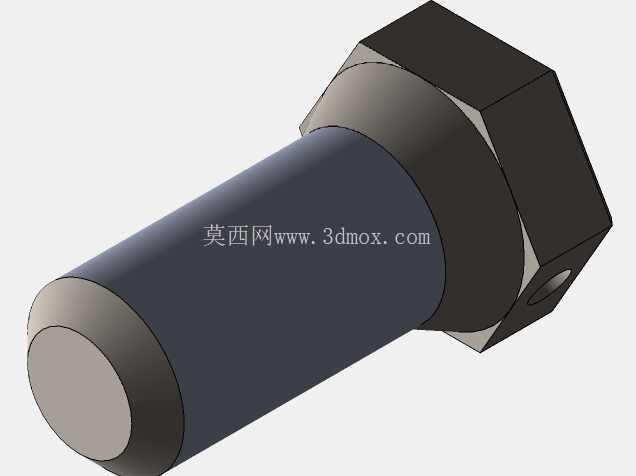

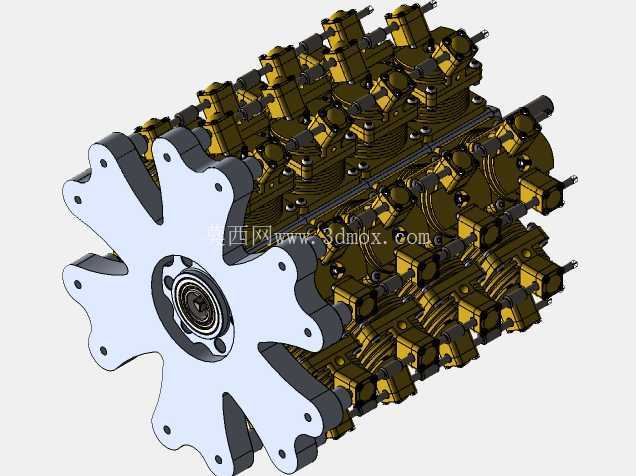

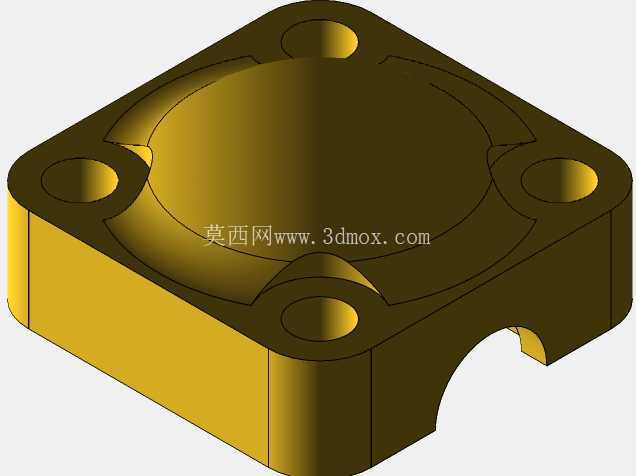

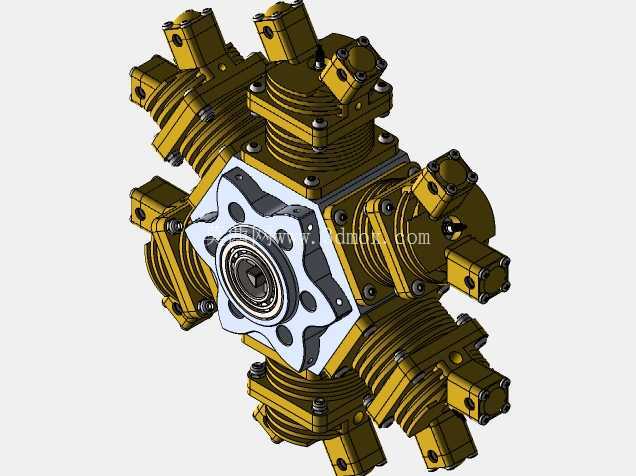

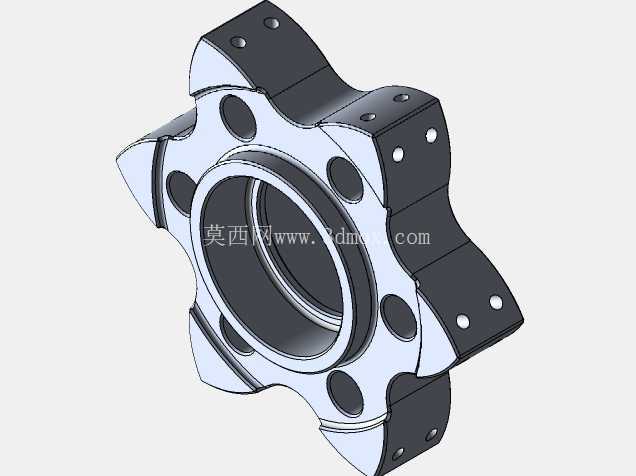

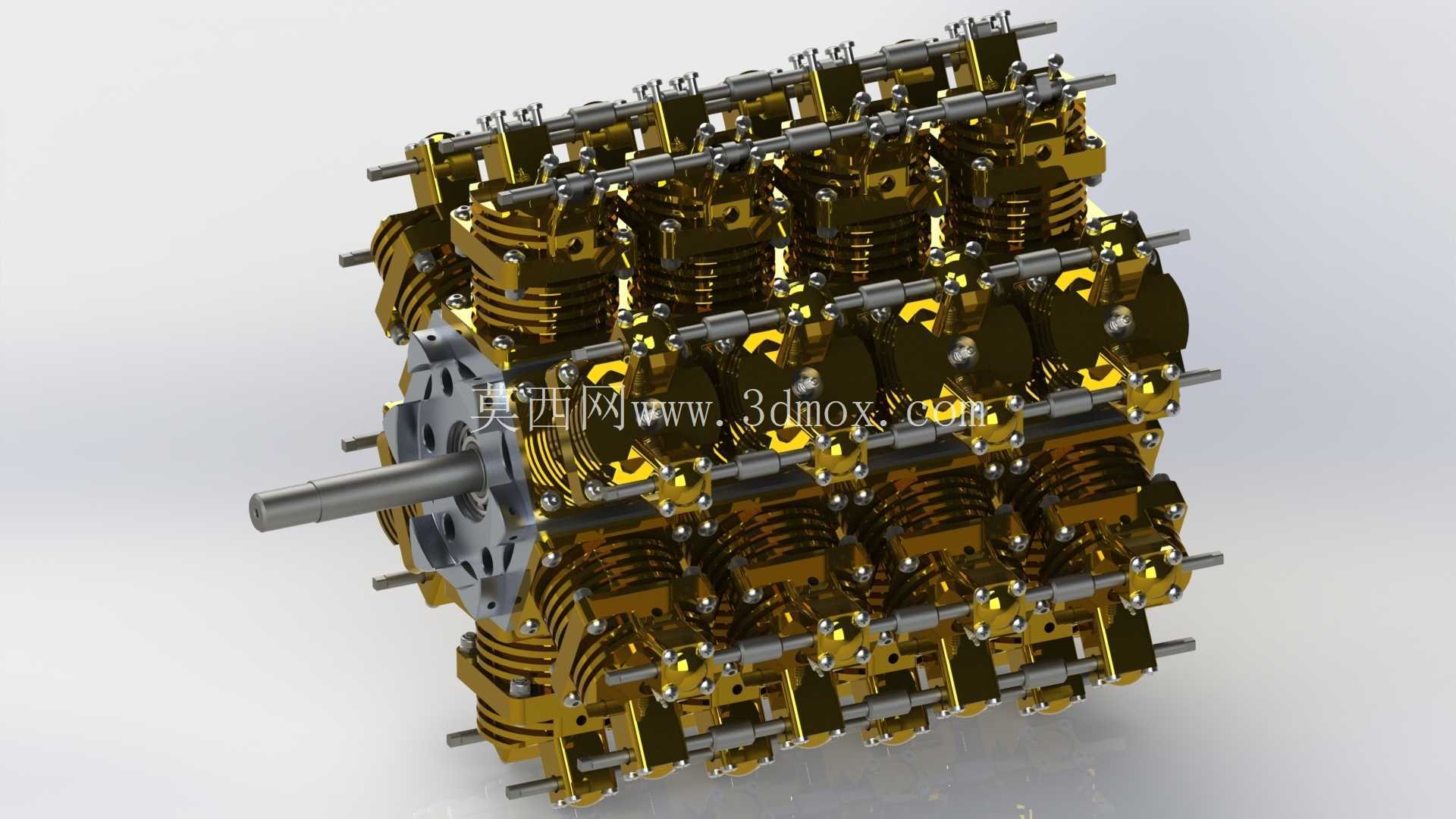

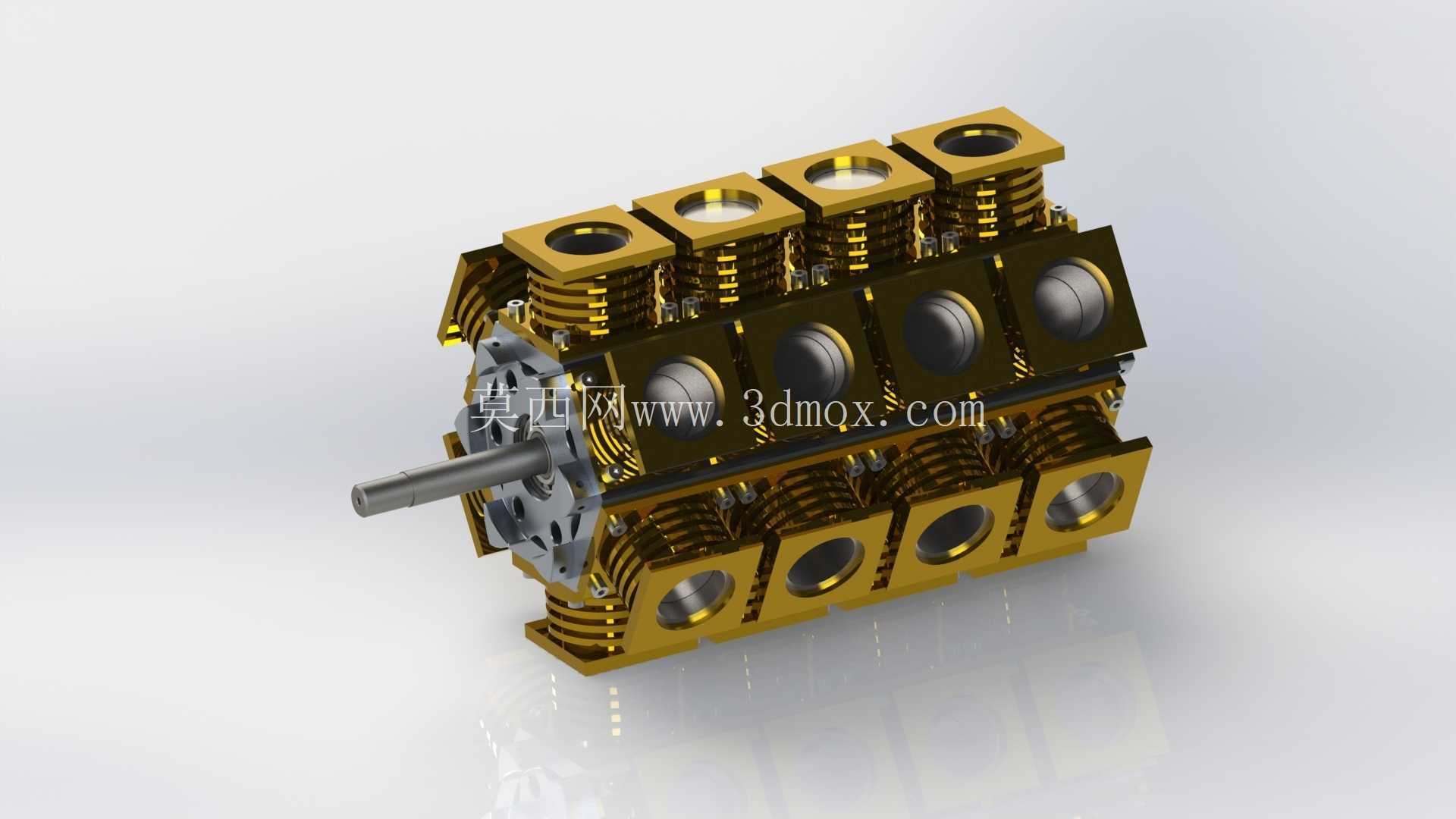

　　这款径向布置的多缸内燃动力结构，采用四模块拼接的六缸星形布局，单模块集成独立的配气、活塞连杆组件，整体总排量约475cc，轴向长度控制在25厘米，径向最大直径约20厘米，属于小尺寸紧凑型动力单元，可适配小型通航实验飞行器、轻型无人动力平台、小型竞速载具等对动力单元径向尺寸、重量分布有特殊要求的应用场景。从结构设计逻辑来看，采用星形径向布置的核心优势在于所有气缸围绕中心曲轴均匀分布，曲轴仅需设置单个曲柄销即可匹配全部连杆组件，相比直列多缸结构大幅缩短曲轴长度，降低曲轴加工难度与整体重量，同时各缸做功间隔均匀，动力输出平顺性更优，四冲程工况下各缸点火顺序沿逆时针方向排布，可通过不同颜色标识区分进气、压缩、做功、排气四个冲程的活塞位置，直观呈现工作循环的时序逻辑。

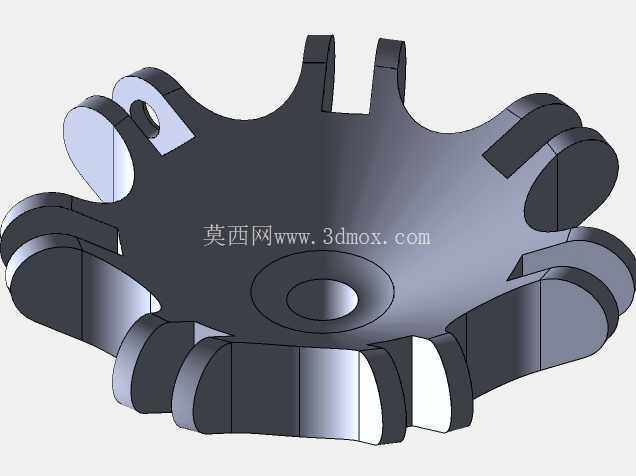

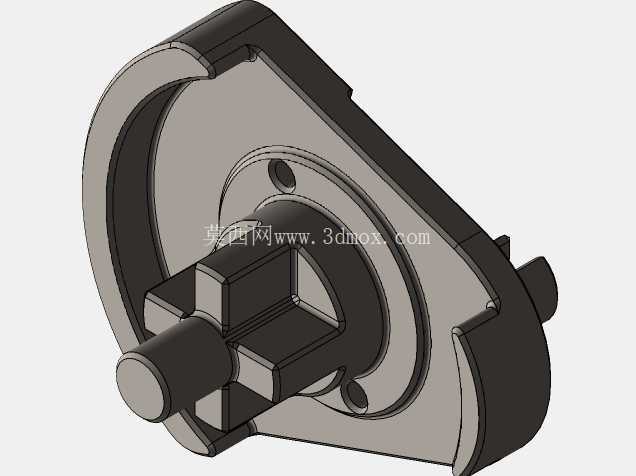

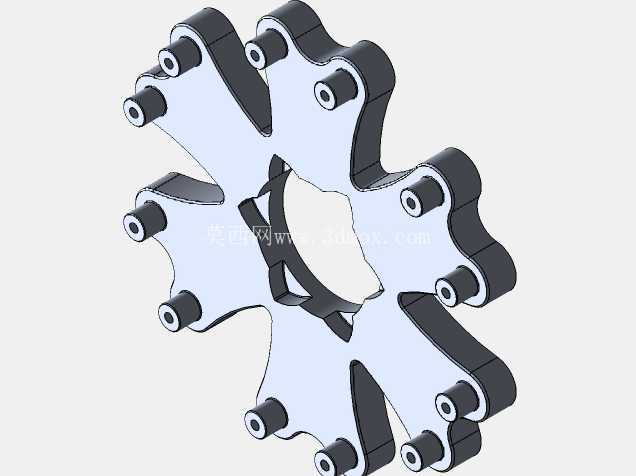

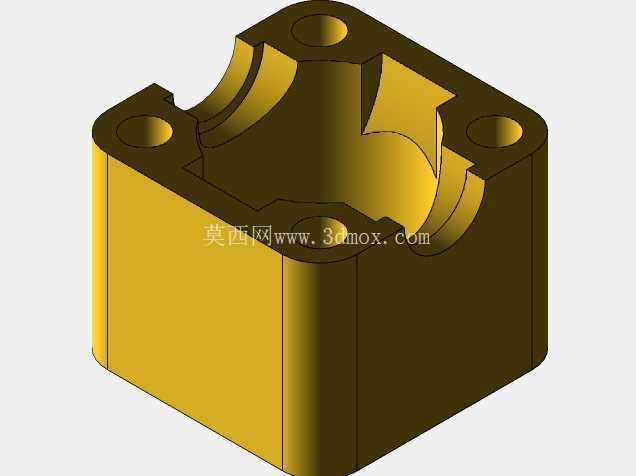

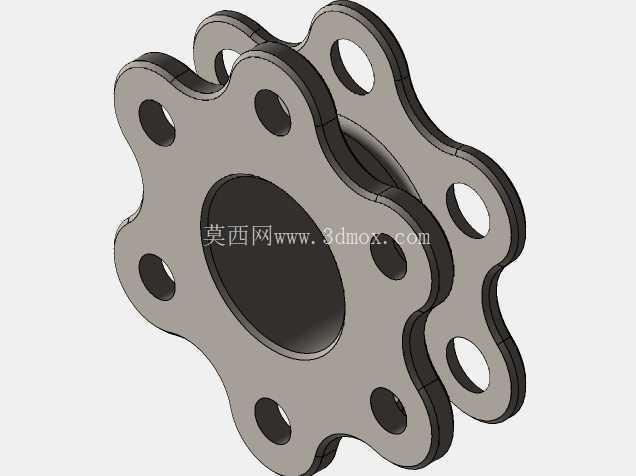

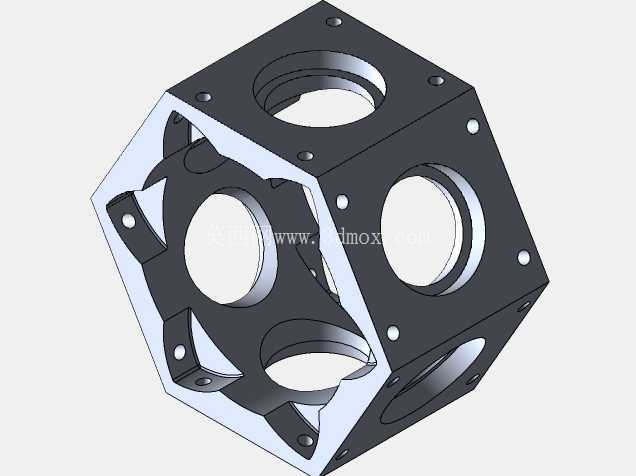

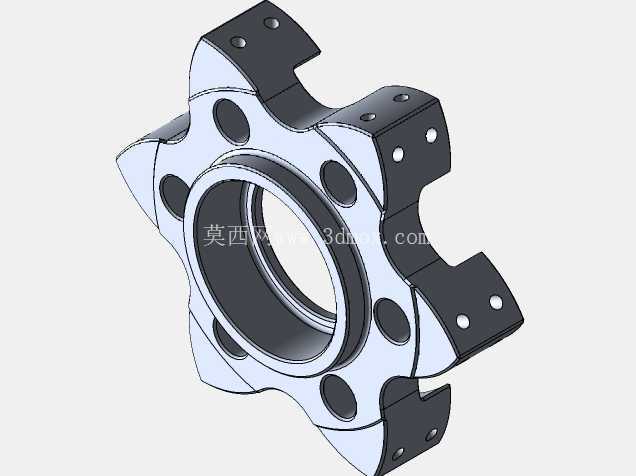

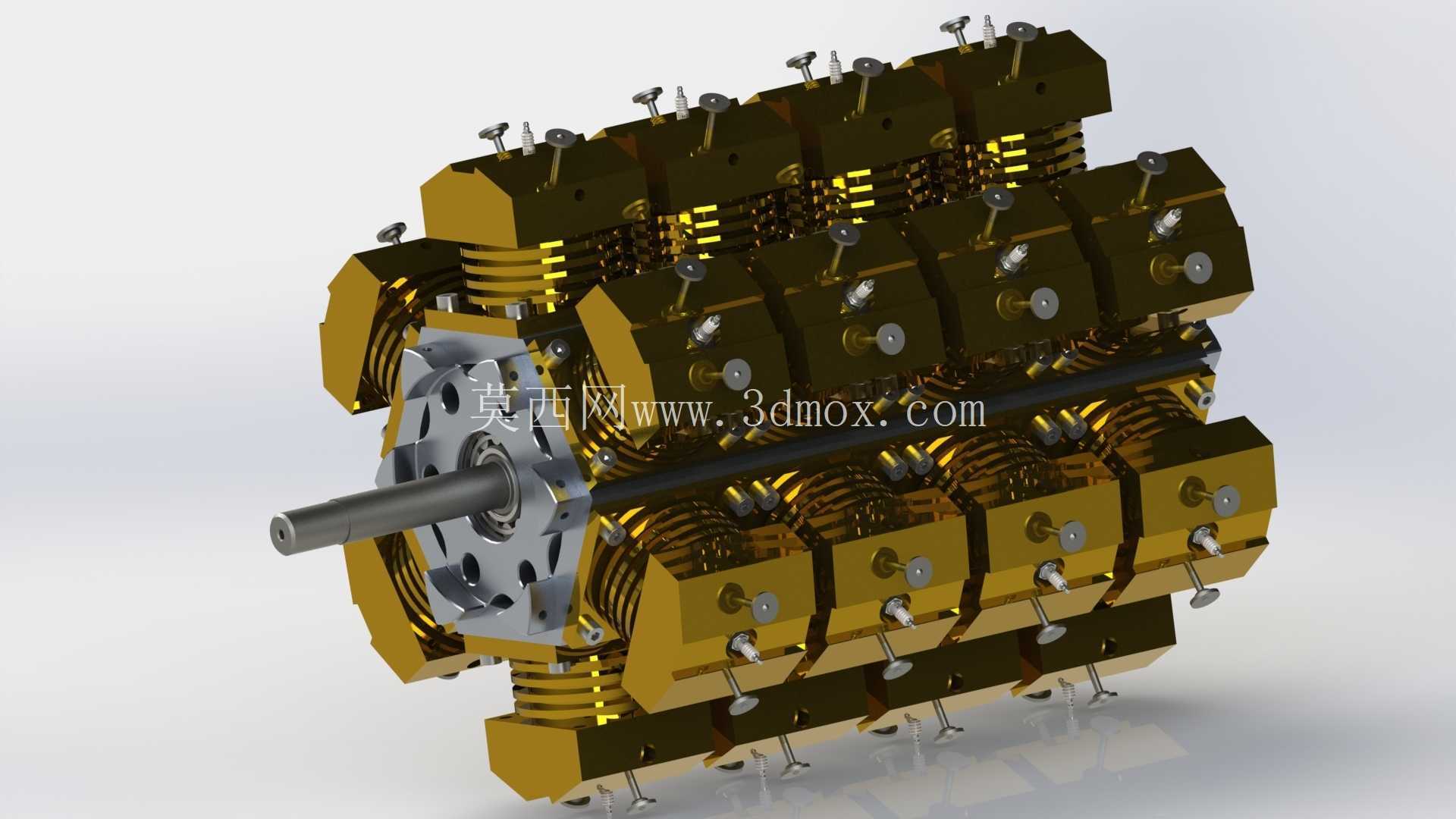

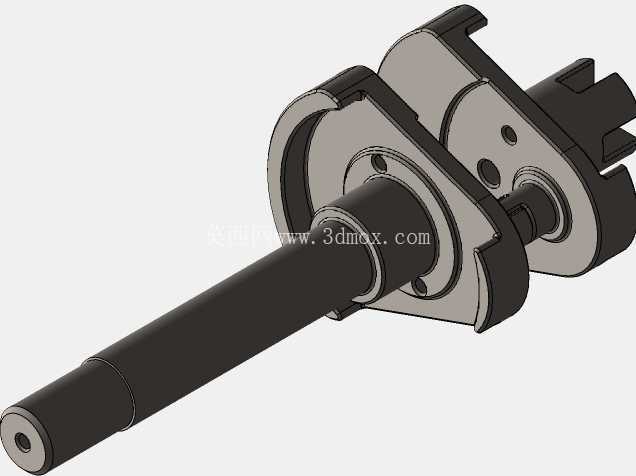

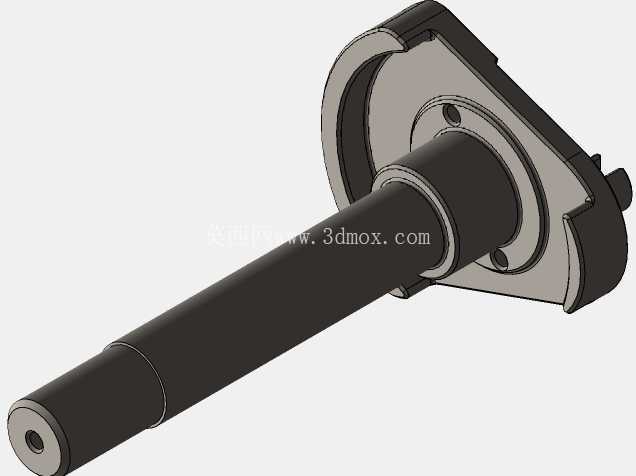

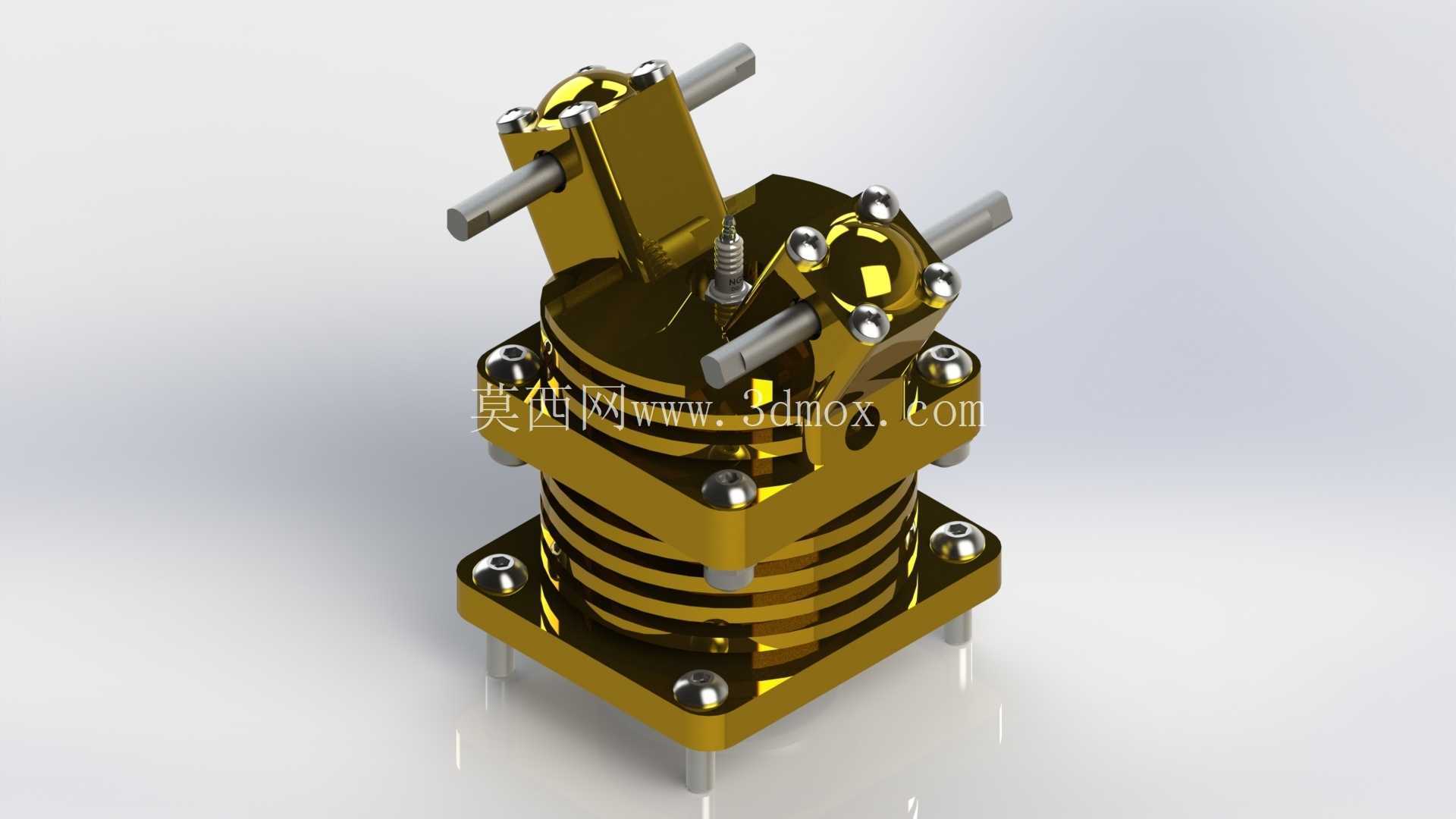

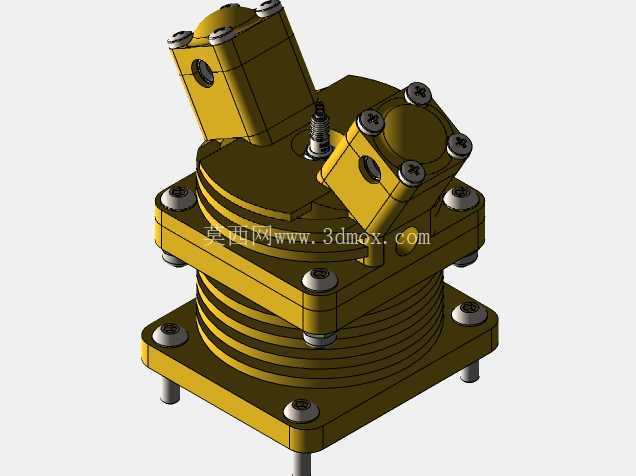

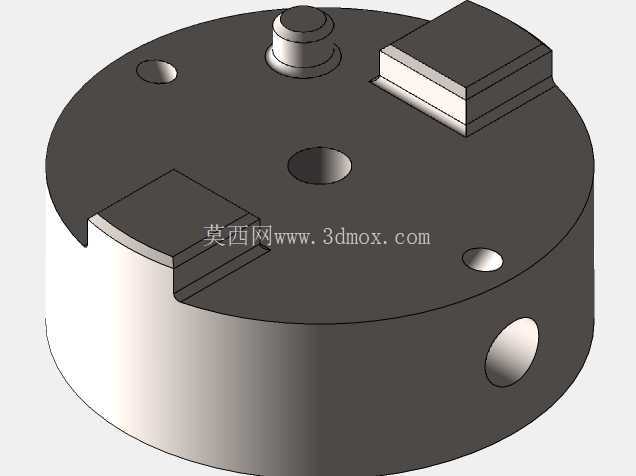

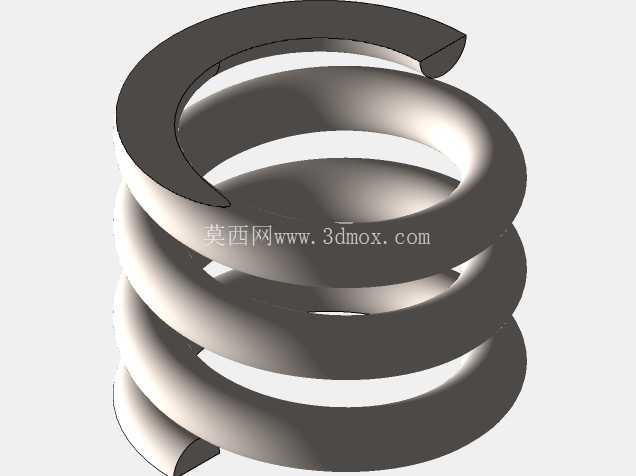

　　设计过程中针对模块化组装需求，将缸体、散热鳍片、气门组件、凸轮驱动结构做了分块标准化设计，每个气缸模块可独立拆装更换，无需拆解整个动力总成，大幅降低后期维护的拆装工作量，同时模块化结构也便于调整气缸数量，可根据不同动力输出需求拓展为多排星形布局，适配不同功率等级的使用场景。从安装边界来看，动力输出轴从前端盖中心伸出，采用标准轴径设计，可直接匹配联轴器、减速箱等传动部件，后端盖预留点火模块、油路接口的安装位，整体安装法兰采用圆周均布的螺栓孔设计，可适配多种安装支架结构，无需额外定制转接法兰。

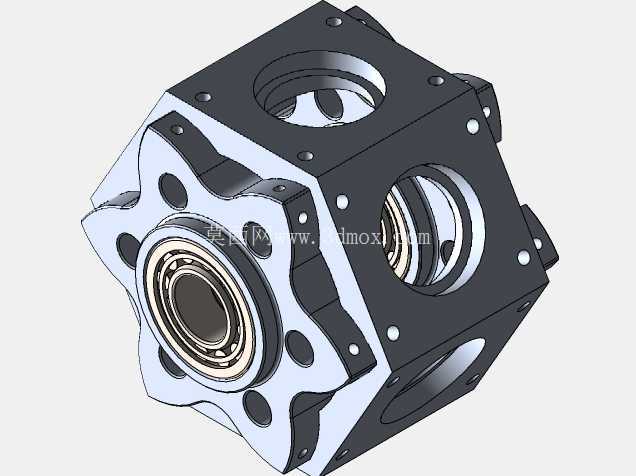

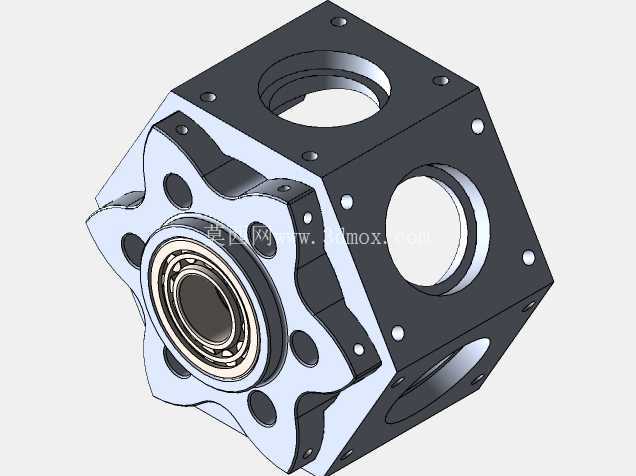

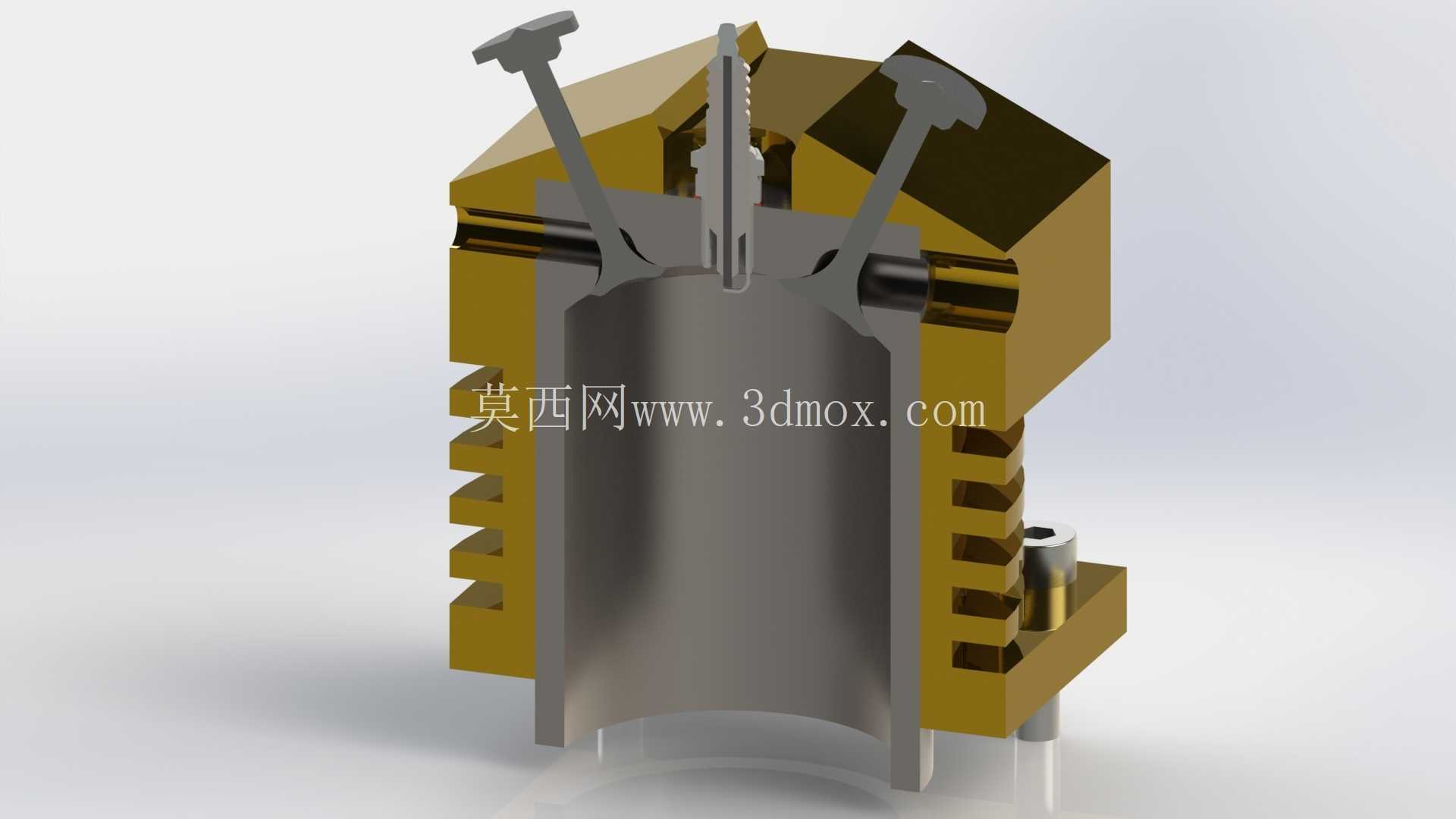

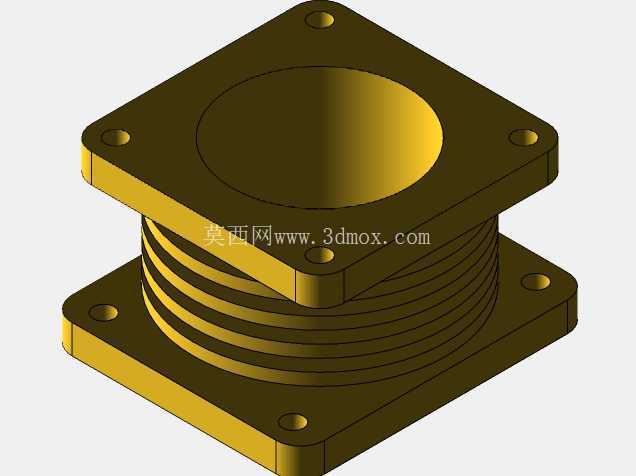

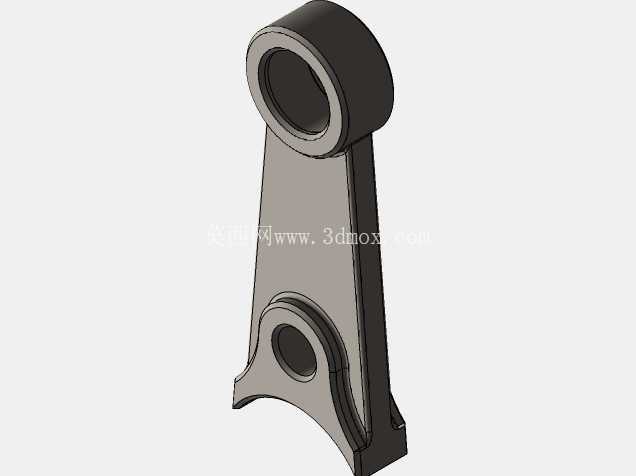

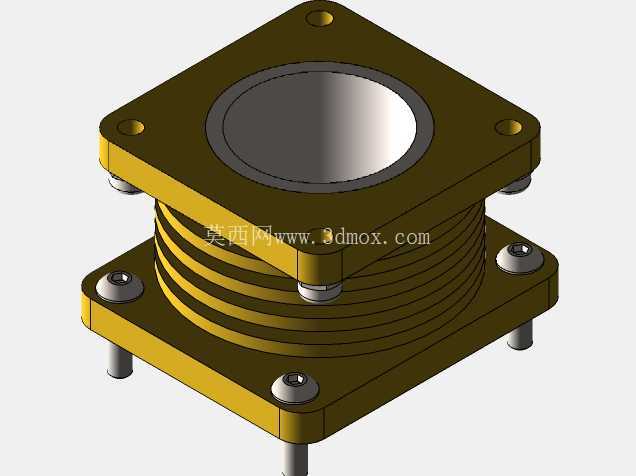

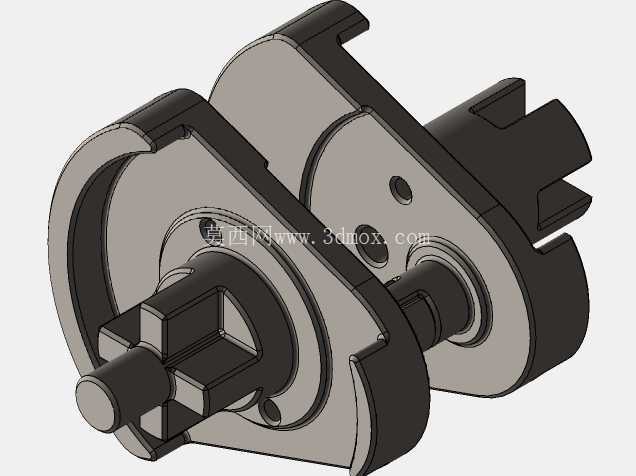

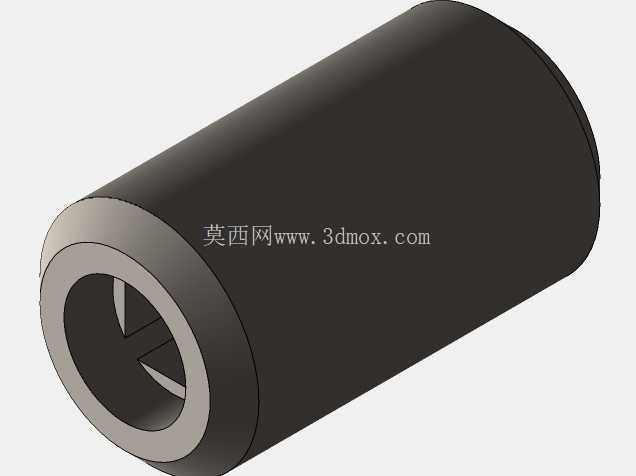

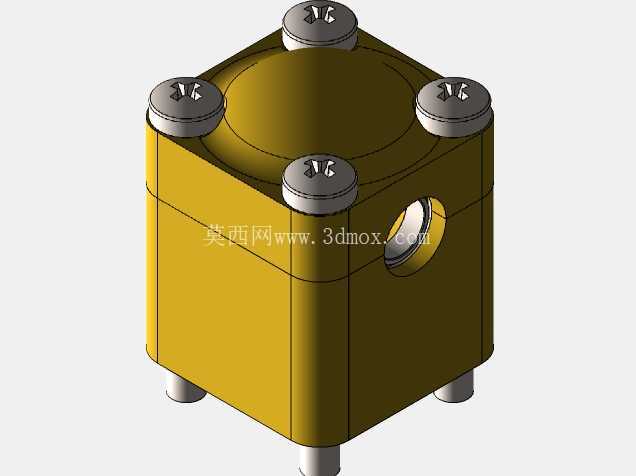

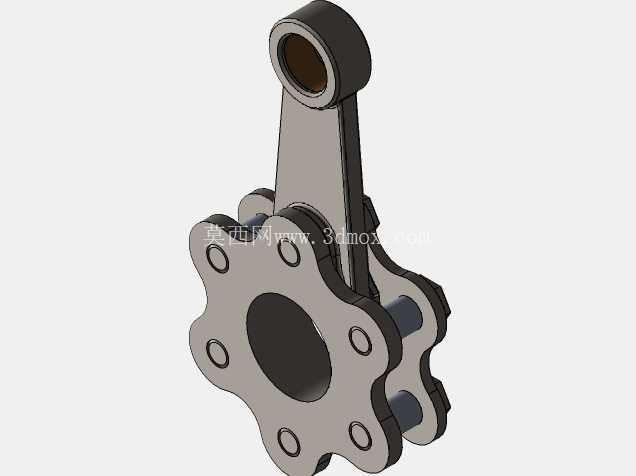

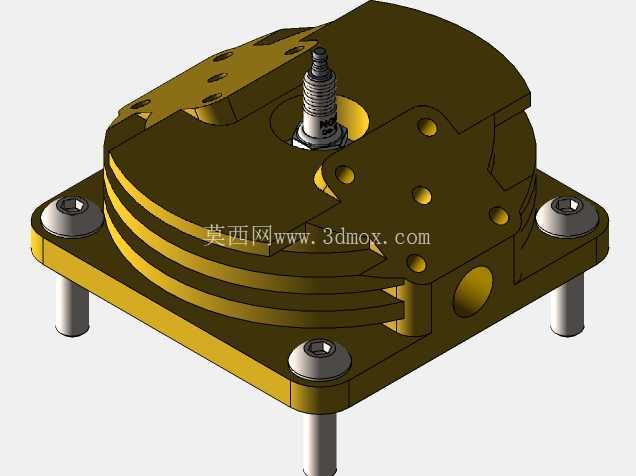

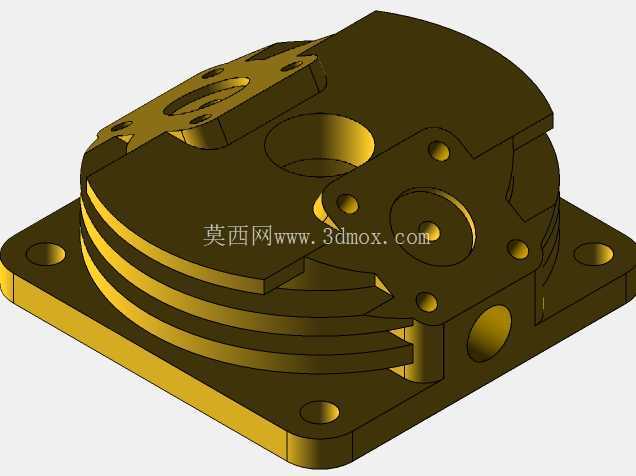

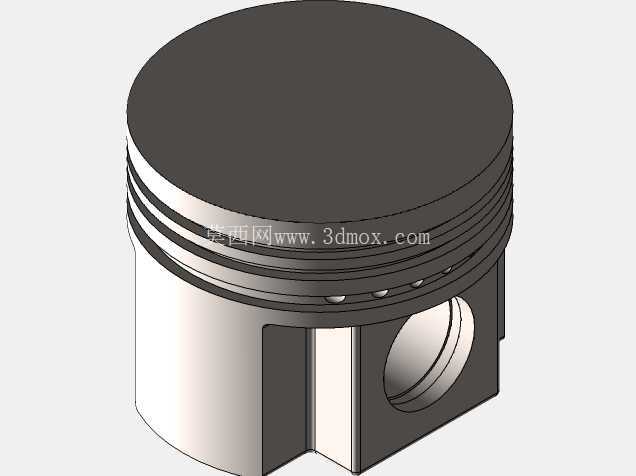

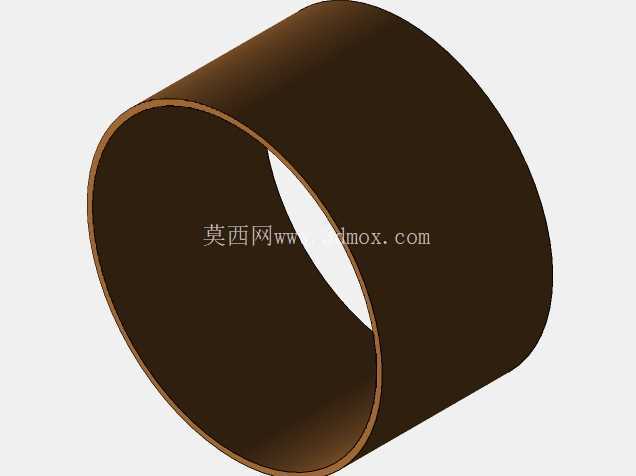

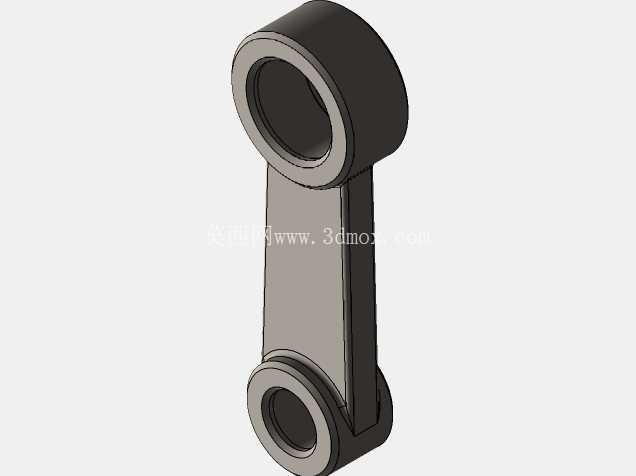

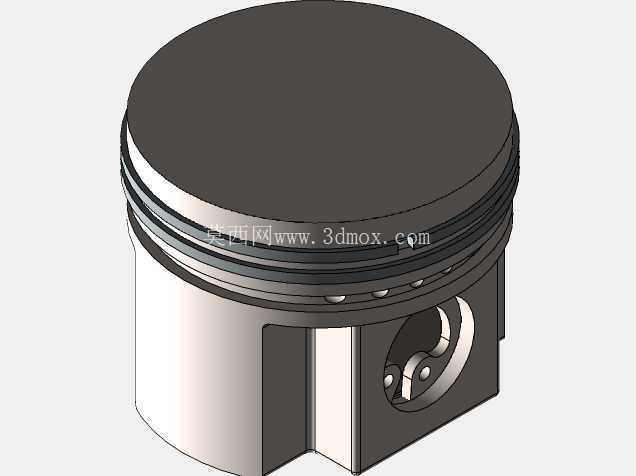

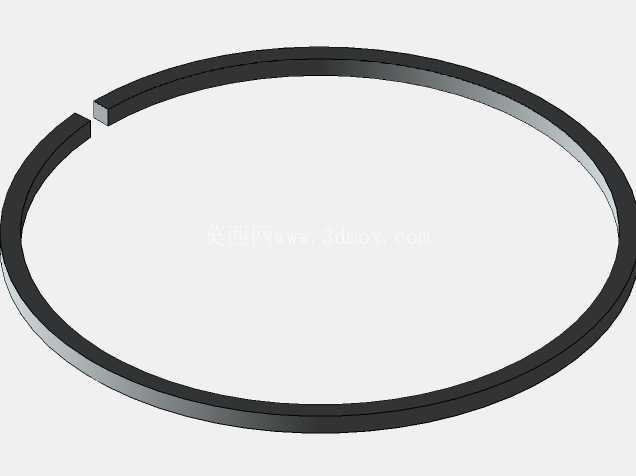

　　结构细节上，活塞与缸套采用小间隙配合设计，连杆采用分体式大头结构，便于装配到单个曲柄销上，缸体外壁集成一体化散热鳍片，兼顾风冷散热效率与结构强度，凸轮轴采用中心布置的顶置结构，通过齿轮传动与曲轴同步，保证配气相位的精度，避免皮带或链条传动带来的正时偏差问题。针对实际使用中的可靠性问题，设计阶段充分考虑了不同工况下的受力分布，星形结构的各缸往复惯性力可沿径向相互抵消，大幅降低曲轴轴承的径向载荷，提升轴承使用寿命，同时整体重量集中在中心曲轴附近，转动惯量分布均匀，高速运转时的振动更小，适合高转速工况下的动力输出需求。油路设计采用中心主油道结构，润滑油从曲轴中心油道输送到曲柄销位置，再通过连杆内部油道输送到活塞销与缸壁位置，保证各运动副的润滑效果，同时回油通道沿曲轴箱下部布置，避免润滑油积存在气缸下部造成烧机油问题。点火系统采用独立点火模块设计，每个气缸对应独立的点火触发点，可根据点火顺序精准控制点火时机，同时预留点火提前角调节空间，可适配不同燃料类型的燃烧特性，提升动力单元的燃料适配性。

　　从结构验证角度来看，该模型完整还原了各运动部件的装配关系与运动逻辑，可直接用于运动仿真验证，检查活塞运动行程、气门开闭时序、连杆摆动角度是否存在干涉，同时可通过有限元分析对曲轴、连杆、缸体等受力部件进行强度校核，优化壁厚与加强筋位置，在保证结构强度的前提下进一步降低整体重量。对于小型动力装置的选型与设计而言，这种紧凑型星形结构相比同排量直列发动机，径向尺寸虽略大但轴向长度缩短近40%，非常适合安装空间轴向受限、径向有富余的特殊场景，同时模块化的设计思路也为小批量定制化生产提供了便利，可根据客户的功率需求快速调整气缸模块数量，无需重新设计核心曲轴与箱体结构，大幅缩短研发周期与开模成本。
