轻量化高强度钛合金传动齿盘结构设计

　　这款钛合金材质的传动齿盘，在设计阶段就瞄准了传统钢制齿轮无法覆盖的高载荷、低自重需求场景，目前在航空机载传动、高端赛车动力传输、精密化工设备传动链路中都有明确的适配空间。不同于常规模数齿轮的等厚齿形设计，这款齿盘的齿部采用了变截面切削结构，齿根位置做了0.2mm的圆角过渡强化，避免高频交变载荷下的应力集中开裂，齿顶的啮合接触面做了微弧修形，能抵消装配同轴度误差带来的啮合冲击，降低传动过程中的噪音与齿面磨损速率。

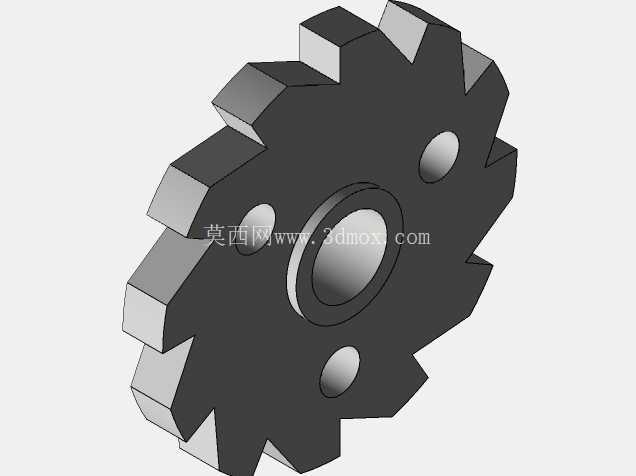

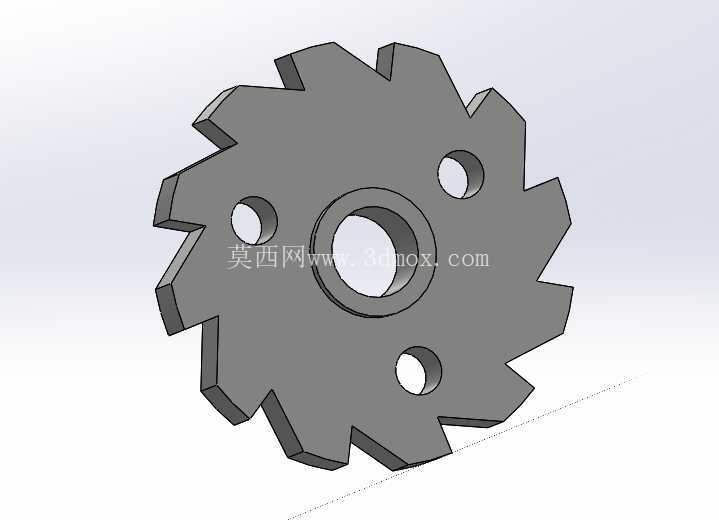

　　从安装边界来看，齿盘中心的轴孔采用H7级公差设计，适配直径20mm的标准传动光轴，轴孔内壁预留了1mm深度的键槽位，可配合平键实现周向固定，避免大扭矩传输下的齿盘与轴相对打滑。齿盘本体上均匀分布的三个通孔，并非单纯的减重设计，三个孔的中心圆直径与安装法兰的定位销孔完全匹配，既可以穿过定位销实现齿盘的快速同轴定位，也能在高速旋转时形成均匀的气流通道，带走齿面啮合产生的摩擦热量，降低长时间高转速运行下的热变形量。

　　选材上采用钛合金的核心逻辑，是平衡传动件的强度与自重指标：同等载荷等级下，钛合金齿盘的自重仅为传统45号钢齿盘的57%左右，和硬铝合金齿盘自重接近，但抗拉强度是硬铝的2.3倍，表面经氮化处理后齿面硬度可达HRC58以上，耐磨性能远超常规铝合金传动件，完全能满足12000rpm以上高转速传动的动平衡要求。在实际装配场景中，这款齿盘不需要额外加装配重块，只要在加工阶段完成齿部的去重动平衡校正，就能直接装入高速传动链路，减少装配环节的调试工作量。

　　设计过程中特意规避了传统齿轮的辐板结构，采用整体式实心盘体搭配周向减重孔的结构，既保证了齿盘整体的刚性，避免大扭矩下的辐板形变导致的齿形错位，也通过三个均匀分布的通孔把自重控制在设计阈值内。齿部的加工采用五轴铣削一次成型工艺，齿向误差控制在0.01mm以内，啮合侧隙保持在0.03-0.05mm的合理区间，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现卡齿、运转卡滞的问题。

　　在化工类设备的应用场景中，钛合金本身的耐腐蚀性优势也能得到充分发挥，不需要额外做表面防腐镀层，就能在弱酸碱、高湿度的工况下长期稳定运行，避免传统钢制齿轮容易出现的齿面锈蚀、锈卡问题，大幅降低传动系统的维护频次。针对赛车动力传输场景，这款齿盘的低自重特性可以有效降低传动系统的转动惯量，让动力响应速度提升15%左右，同时钛合金的高抗疲劳特性，能承受赛事场景下频繁的急加速、急减速载荷冲击，不会出现常规钢制齿轮在极限工况下的断齿故障。

　　从建模逻辑来看，这款齿盘的参数化模型完全遵循机械设计手册的齿轮传动设计规范，齿形参数可根据实际使用场景的模数、齿数需求快速调整，中心轴孔、定位孔的尺寸也能适配不同规格的安装法兰，不需要重新绘制基础轮廓，就能快速衍生出不同参数的同系列钛齿轮模型，大幅缩短同类型传动件的设计迭代周期。模型在构建时就考虑了后续的加工工艺需求，所有转角位置都预留了合理的加工退刀空间，不存在无法铣削的死角结构，导出工程图后可直接用于数控加工编程，不需要额外做工艺性修正。
