直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类需要定比传动的设备里都能见到它的身影，小到小型稳压设备的动力传递结构，大到通用机床的进给传动链、轻工设备的动力输送单元，这类直齿轮都是应用频次极高的传动元件。和斜齿轮相比，直齿圆柱齿轮没有轴向分力，安装时不需要额外考虑轴向承载的结构设计，对支撑轴承的选型要求更简单，装配调整的难度也更低，尤其适合两平行轴之间的中低速、定传动比动力传递场景，在交流稳压设备的调压机构里，这类齿轮负责带动调压碳刷架沿绕组表面平稳移动，实现输出电压的精准调节，传动过程中不会出现轴向窜动带来的调压偏移问题，能有效保证稳压精度的稳定性。

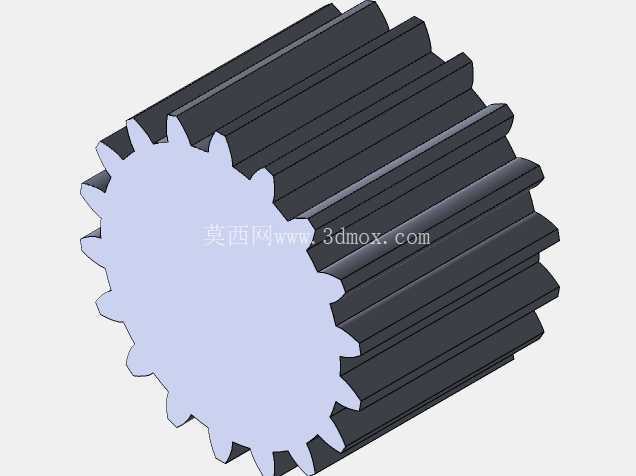

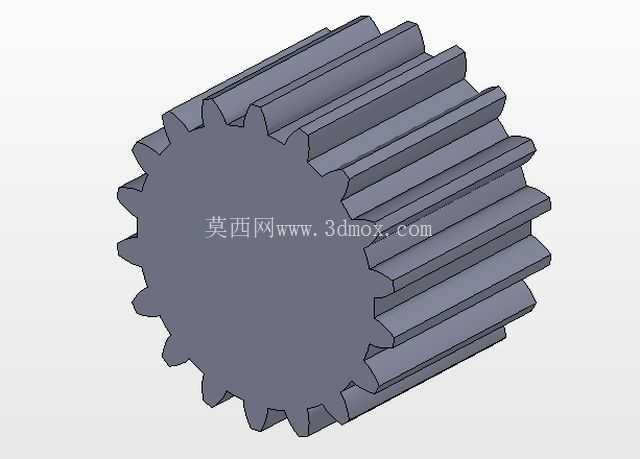

　　从设计思路上看，这款齿轮采用标准渐开线齿形设计，齿廓参数符合通用机械传动的啮合标准，能和同模数的标准直齿轮实现完美啮合，不需要定制配对零件，后期维护替换的通用性极强。齿顶部分做了微小的倒角处理，避免啮合过程中出现齿顶棱边磕碰、卡滞的问题，同时也能减少齿轮啮合起始点的冲击载荷，降低传动过程中的噪音。轮齿和轮毂部分采用一体化结构设计，整体刚性更好，能承受稳定的径向传动载荷，不会出现轮齿和轮毂连接部位断裂的问题，适合长期连续运转的传动工况。轮毂中心的安装孔采用标准通孔设计，可配合平键实现和传动轴的周向固定，安装时只需要将齿轮沿轴向推入传动轴的对应轴段，拧紧紧定螺钉或者加装轴端挡圈即可完成轴向固定，装配流程简单，现场维护时不需要复杂的专用工装就能完成拆装替换。

　　从安装边界来看，这款齿轮的径向尺寸由齿顶圆直径决定，设计安装空间时需要预留出齿顶圆和周边防护壳体之间的安全间隙，一般预留2-3mm的间隙即可，避免齿轮运转过程中因为轴系跳动刮蹭壳体，同时也能给润滑脂的留存留出一定空间。轴向尺寸由齿轮的齿宽决定，安装时需要保证两个啮合齿轮的齿宽中心对齐，偏差不能超过齿宽的十分之一，否则会出现轮齿局部受力过大的问题，加速齿面磨损，缩短齿轮的使用寿命。在实际选型应用时，需要根据传递的扭矩大小、传动轴的转速匹配对应模数和齿数的齿轮，这款齿轮的齿宽设计兼顾了承载能力和结构紧凑性，既不会因为齿宽过大造成轴向尺寸浪费，也不会因为齿宽过小导致齿面接触应力超标，适合中小功率的传动场景使用。

　　在实际使用场景中，这类直齿轮的润滑方式也比较灵活，低速工况下可以采用脂润滑，定期在齿面涂抹润滑脂即可满足使用要求，转速稍高的场景可以配合箱体的油浴润滑，不需要额外设计复杂的润滑管路。齿面的加工精度能满足一般传动的精度要求，传动过程中的回差控制在合理范围内，既适合开式传动的简易设备，也能在有防护壳体的闭式传动箱里稳定工作。很多小型机电设备的传动结构里，都会优先选用这类标准化的直齿轮，一方面是采购替换成本低，另一方面是设计成熟，不需要反复校核齿形参数，能大幅缩短设备的研发设计周期，减少传动结构的试错成本。在交流稳压设备这类对传动平稳性有一定要求，但传递扭矩不大的场景里，这款齿轮的精度完全能满足调压机构的移动精度要求，不会因为传动间隙过大导致调压过程出现卡顿或者电压调节偏差过大的问题，能保证设备长期稳定运行。
