航空发动机风扇压气机空气反应器结构

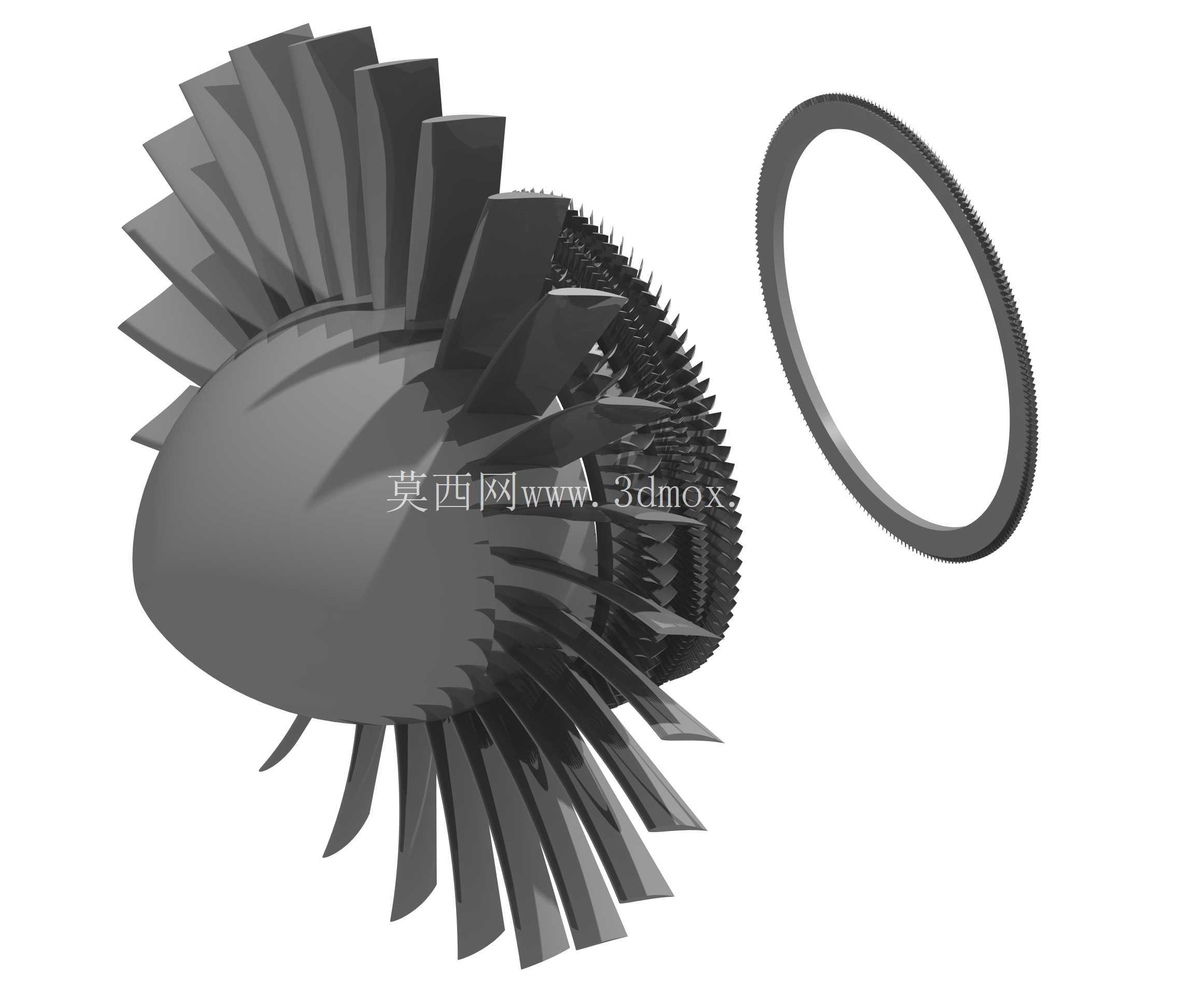

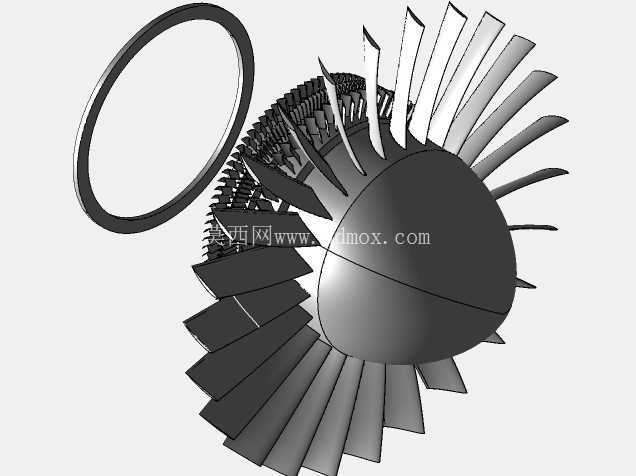

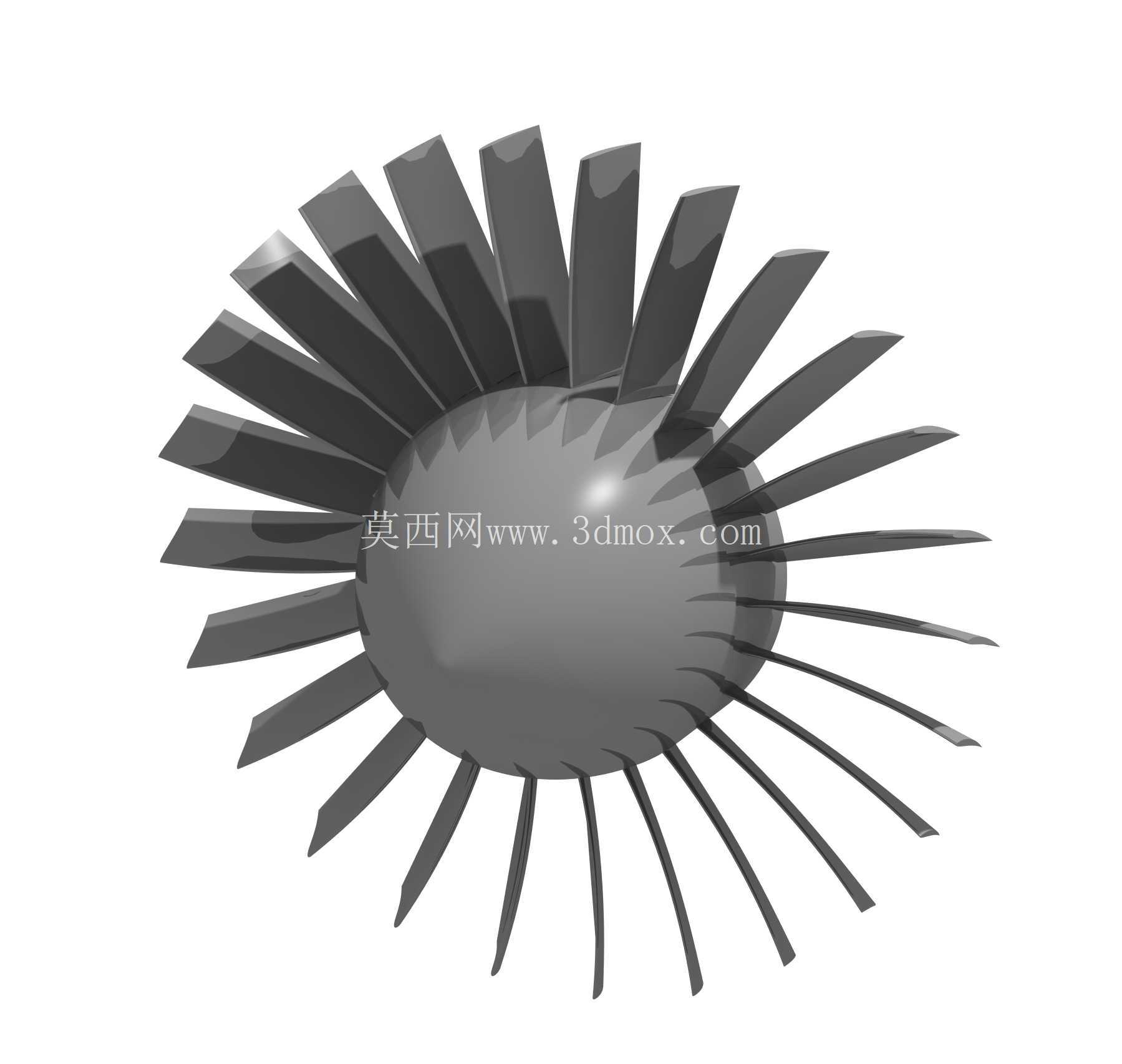

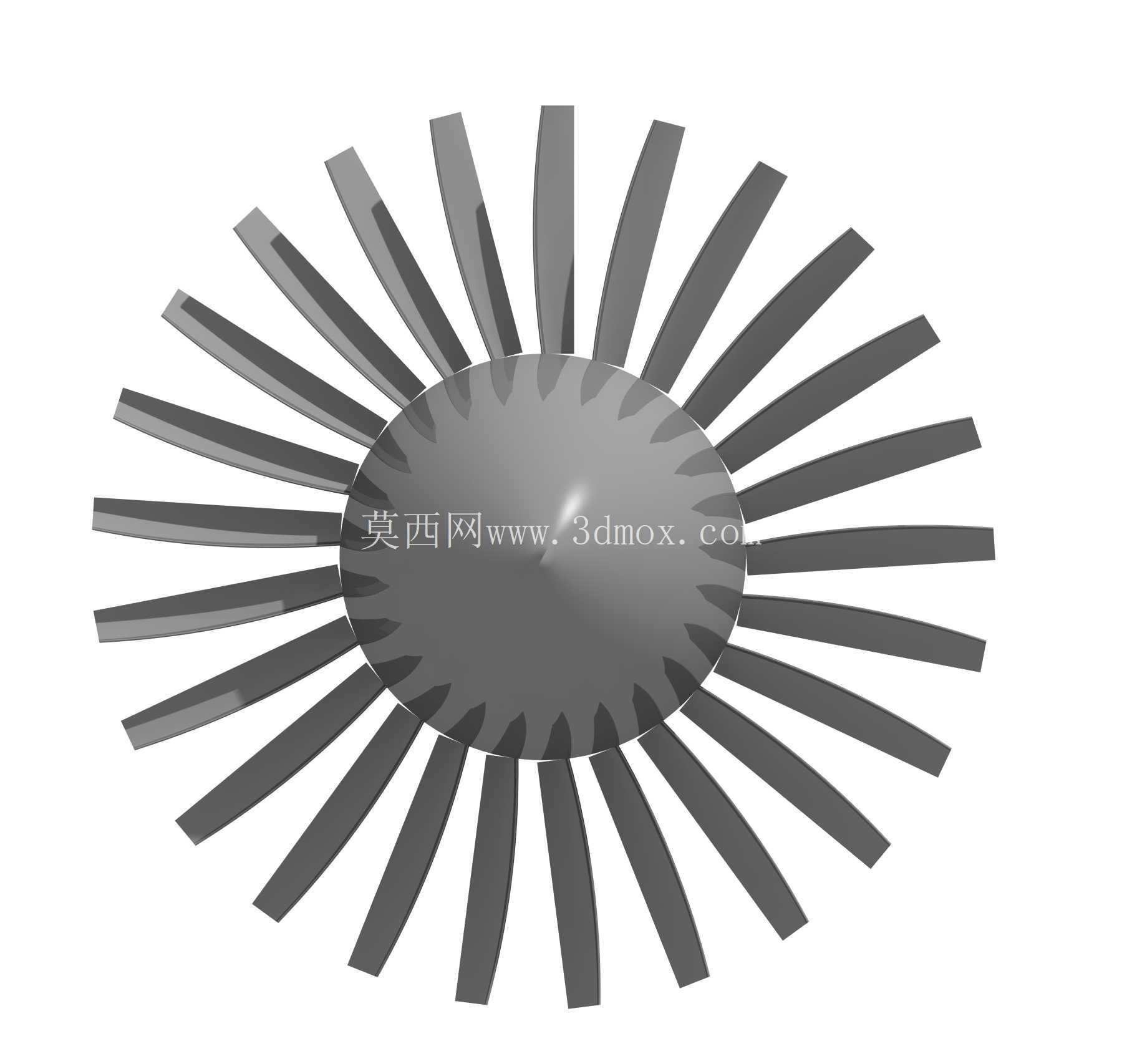

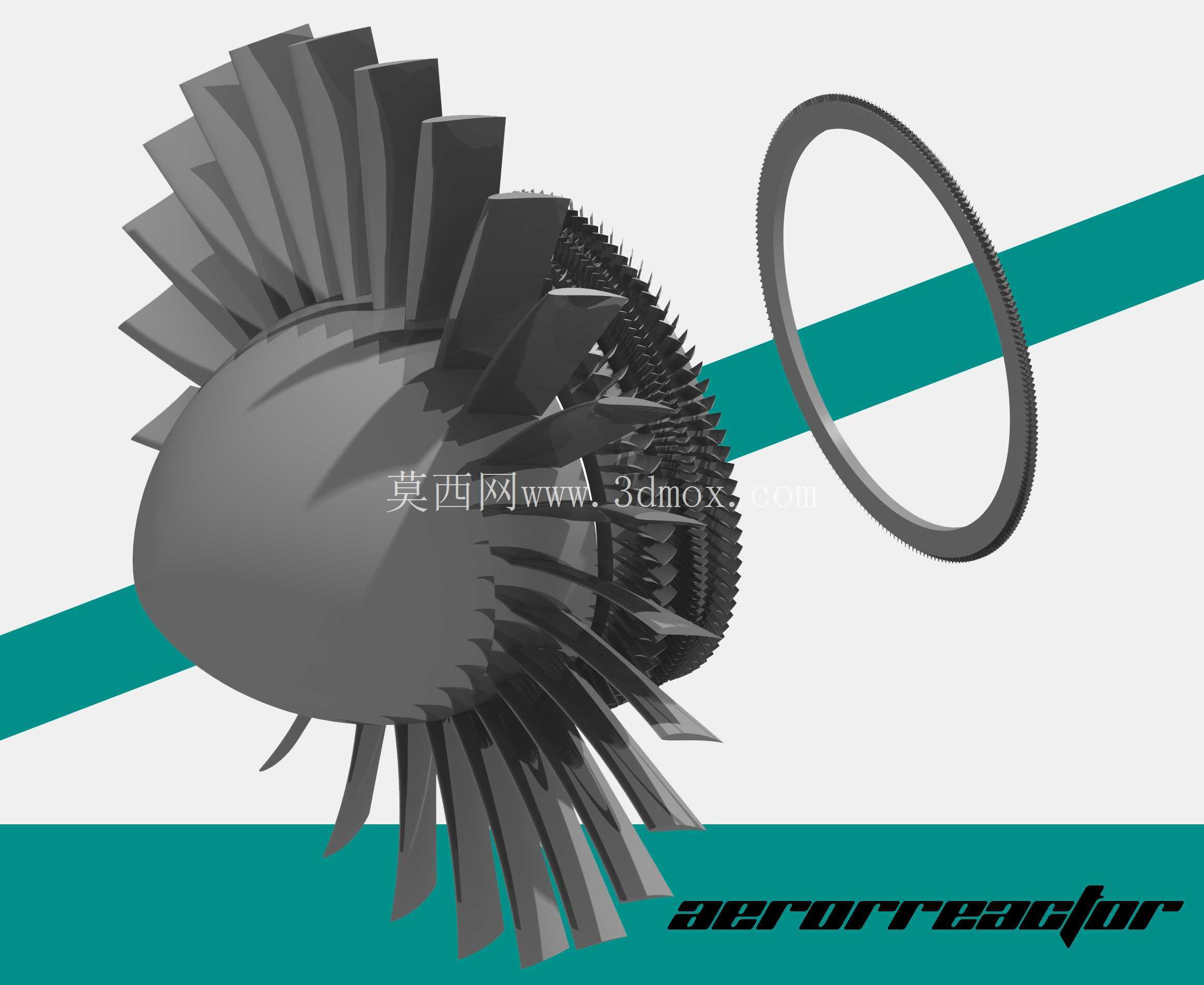

　　该结构对应航空推进系统前端的核心气动压缩单元，主要承担进气道来流的逐级增压功能，为下游燃烧室提供符合压力、流量参数要求的压缩空气，是涡喷、涡扇类航空动力装置不可或缺的前端做功部件。从实际工况适配角度看，该结构的叶片采用大扭角三维叶型设计，沿叶高方向的弦长、安装角连续变化，匹配不同半径位置的圆周速度差，避免叶尖与叶根截面出现气流分离，保证宽工况范围内的气动效率。设计阶段优先考虑了轮盘与叶片的连接可靠性，叶片根部采用燕尾型榫头结构，与轮盘外缘的榫槽精准配合，可承受高速旋转下的离心载荷，同时预留了热膨胀间隙，抵消高温工况下的结构形变，避免出现卡滞或应力集中。

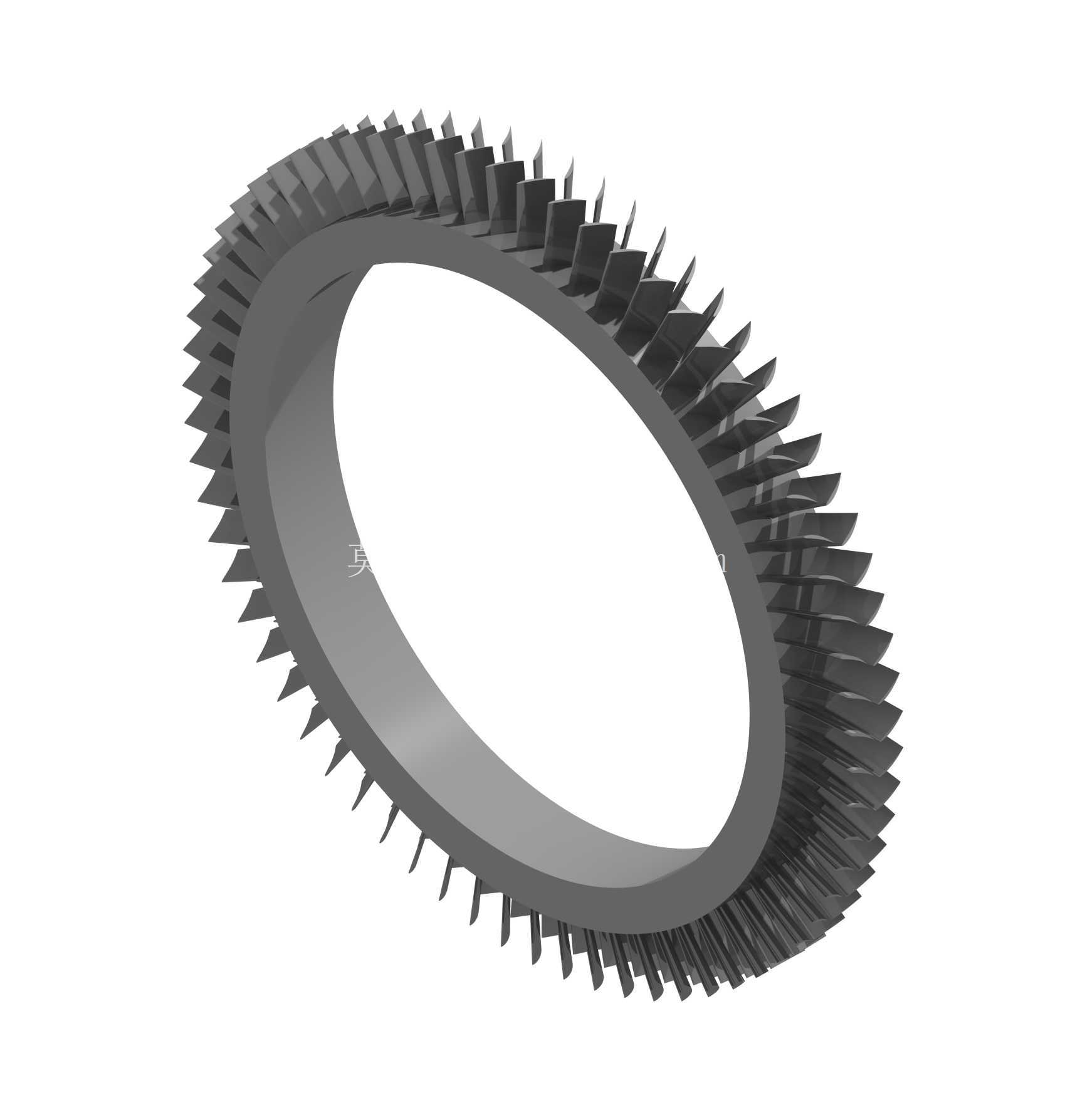

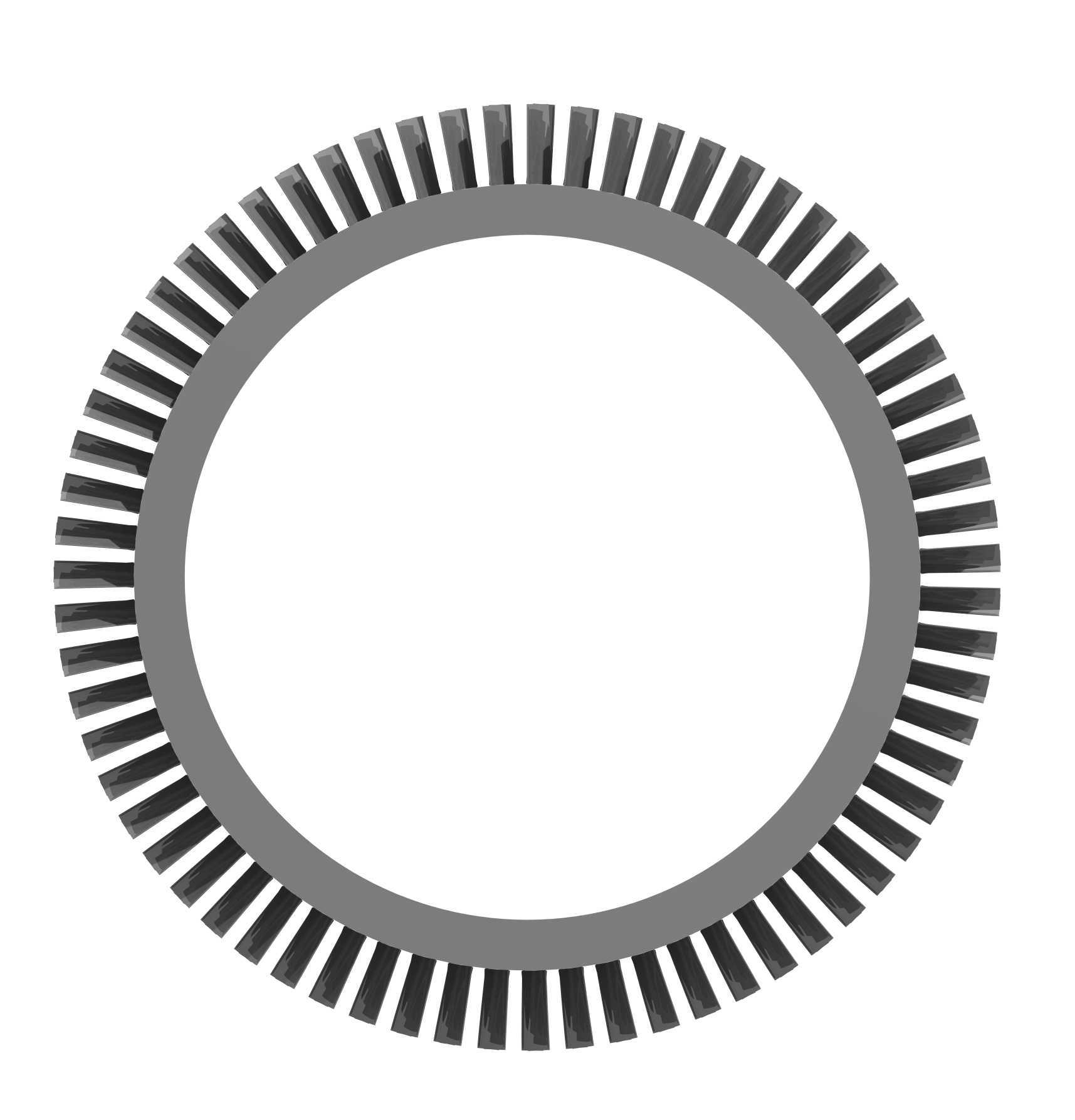

　　配套的环形构件为压气机后端的静子承力环，内环加工有精密啮合齿结构，可与后续级的转动部件形成密封配合，减少级间漏气损失，环体截面采用等强度设计，在保证径向刚度的前提下尽可能降低结构重量，适配航空部件严苛的重量控制要求。从安装边界来看，叶轮组件的轴向定位依靠轮盘中心的定位止口实现，与主轴的配合采用过渡配合公差，保证同轴度控制在0.02mm以内，避免高速旋转时出现动平衡超差问题；环形构件的安装边预留了均布的连接孔位，可与外机匣、静子叶片组件通过紧固件刚性连接，安装时需保证环面与叶轮轴线的垂直度误差不超过0.03mm，防止转动件与静子件发生碰磨。

　　实际应用中，该结构可适配小型涡喷动力、地面燃气轮机的低压压气机段，也可经过参数调整后用于工业通风、大型涡轮增压设备的叶轮结构设计。建模过程中对叶型的型面精度做了严格控制，每个叶片截面的型线偏差不超过0.01mm，保证气动仿真结果与实际流场特性一致；轮盘部分做了轻量化挖空设计，在满足强度储备的前提下去除非承载区域的材料，降低整体转动惯量，提升动力响应速度。针对高速旋转下的振动问题，叶片的固有频率经过调校，避开了常用工作转速下的共振区间，环形构件的刚性设计也匹配了整机的振动特性，避免运行过程中出现结构共振失效。流道设计上，叶轮与环形构件之间的轴向间隙经过多轮迭代优化，既保证足够的气流流通空间，又控制间隙漏气量在效率允许范围内，兼顾气动性能与结构安全。
