Airen150Rid缸盖气缸组件结构设计

　　在轻型通航动力、小型航模动力以及特种小型动力装置的应用场景中，V型布局的双缸顶置气门动力单元一直是兼顾功率密度与结构紧凑性的主流选择，本次拆解的缸盖与气缸集成组件，正是这类动力单元的核心承压与做功承载部件。从实际装机用途来看，该组件直接承担燃烧室密封、进排气道导流、散热鳍片热交换、气门组件安装定位、活塞往复运动导向的多重功能，是决定动力单元压缩比稳定性、热负荷承载能力、运行可靠性的核心结构件。

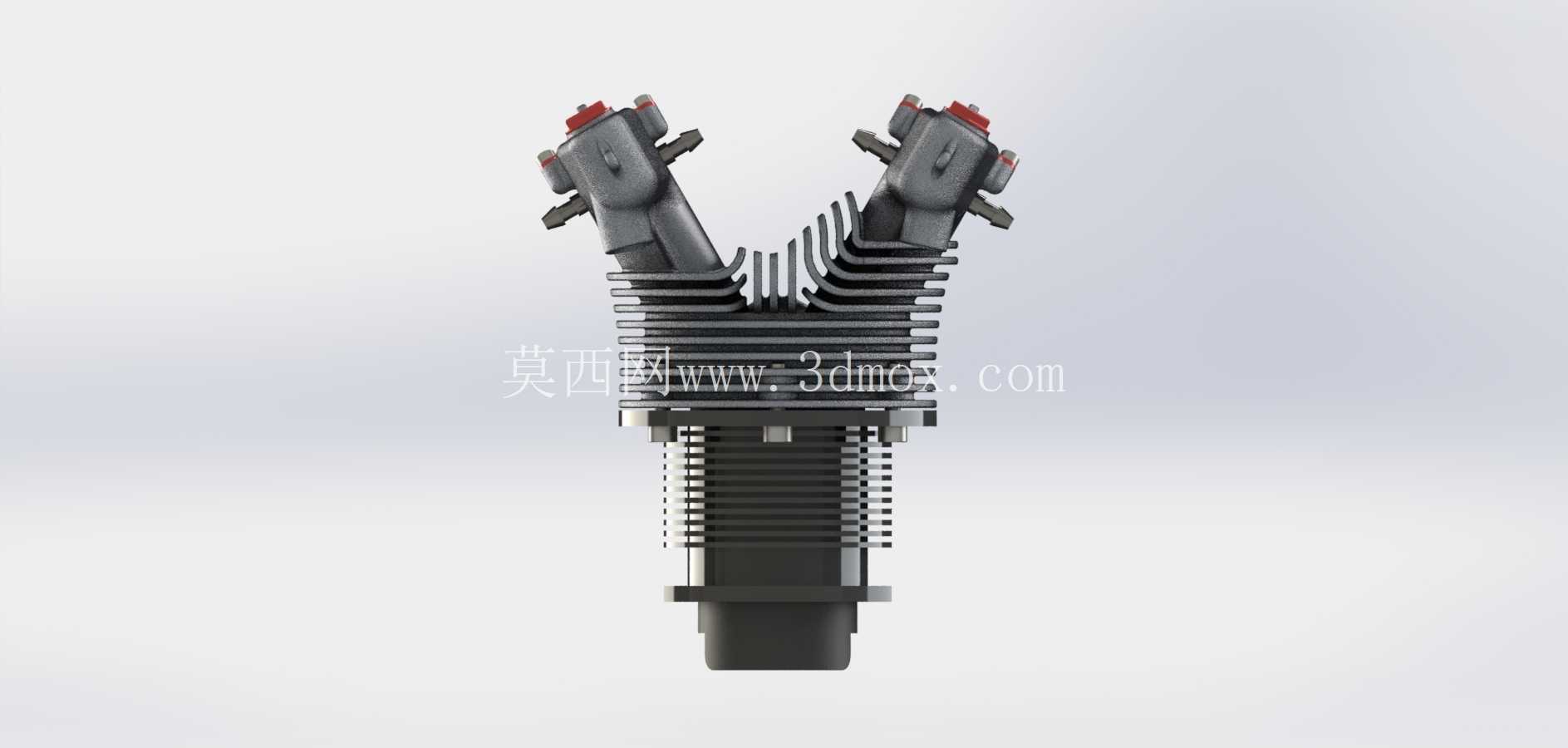

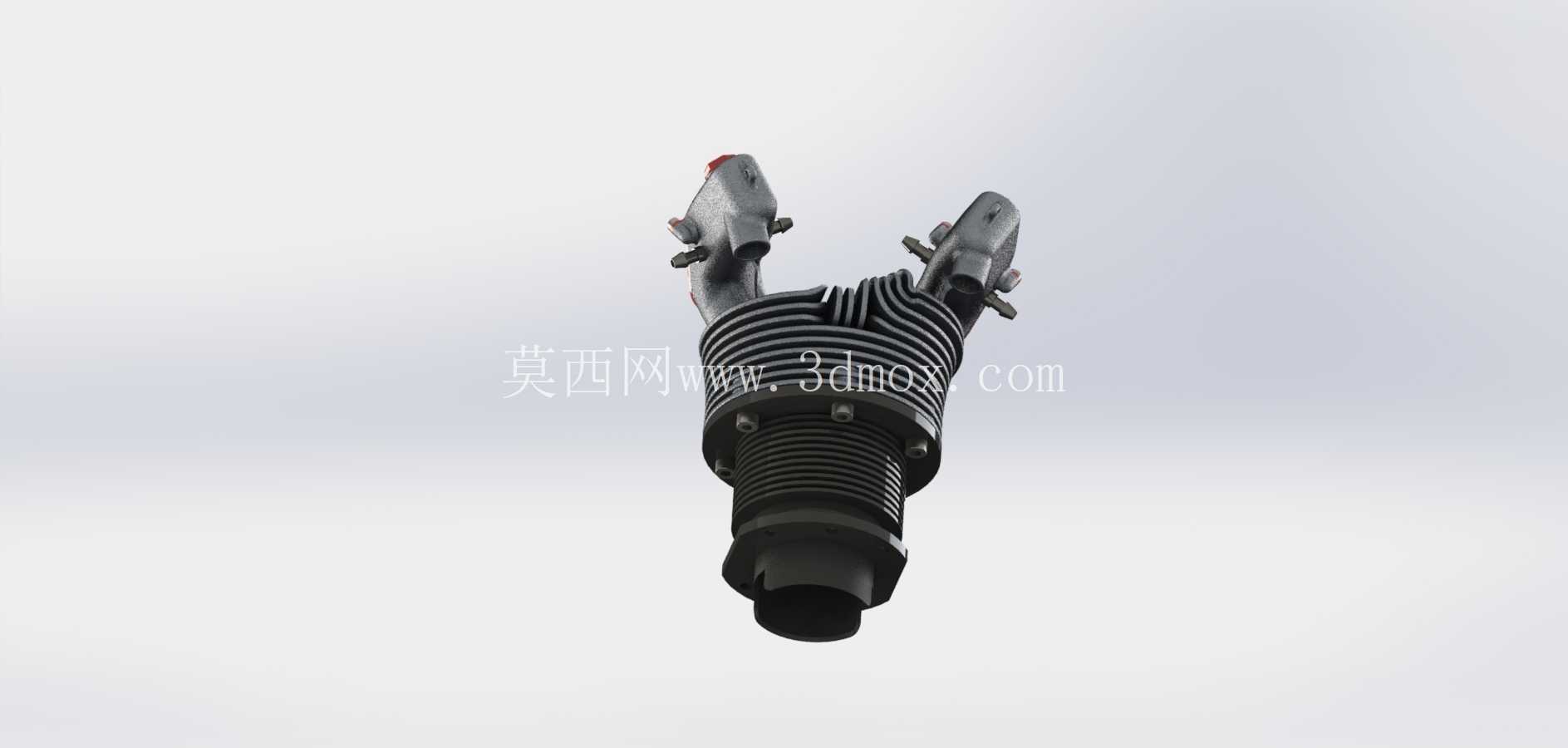

　　从结构设计思路来看，该组件采用缸盖与气缸上段集成式的布局，区别于传统分体式缸盖加气缸套的结构，这种集成设计能够减少一层密封结合面，从根源上降低高温高压燃气从结合面泄漏的风险，对应设计中取消了缸盖与气缸体之间的密封垫圈，依靠加工面的高精度平面度实现硬密封，这对结合面的平面度公差、表面粗糙度提出了极高要求，加工过程中需要采用精磨后二次时效处理的工艺，消除加工应力带来的平面形变，避免装机运行后热态下出现密封失效。双缸呈V型夹角布局，两个缸体的上部集成了独立的散热鳍片组，鳍片采用等间距渐变厚度设计，靠近燃烧室的鳍片根部厚度更大，向鳍片顶端逐步收薄，既保证了热传导路径的结构强度，又能扩大与空气的接触面积，适配自然风冷的散热需求，不需要额外设置水冷套结构，大幅简化了动力单元的外围附件，适配小型轻量化动力的装机需求。

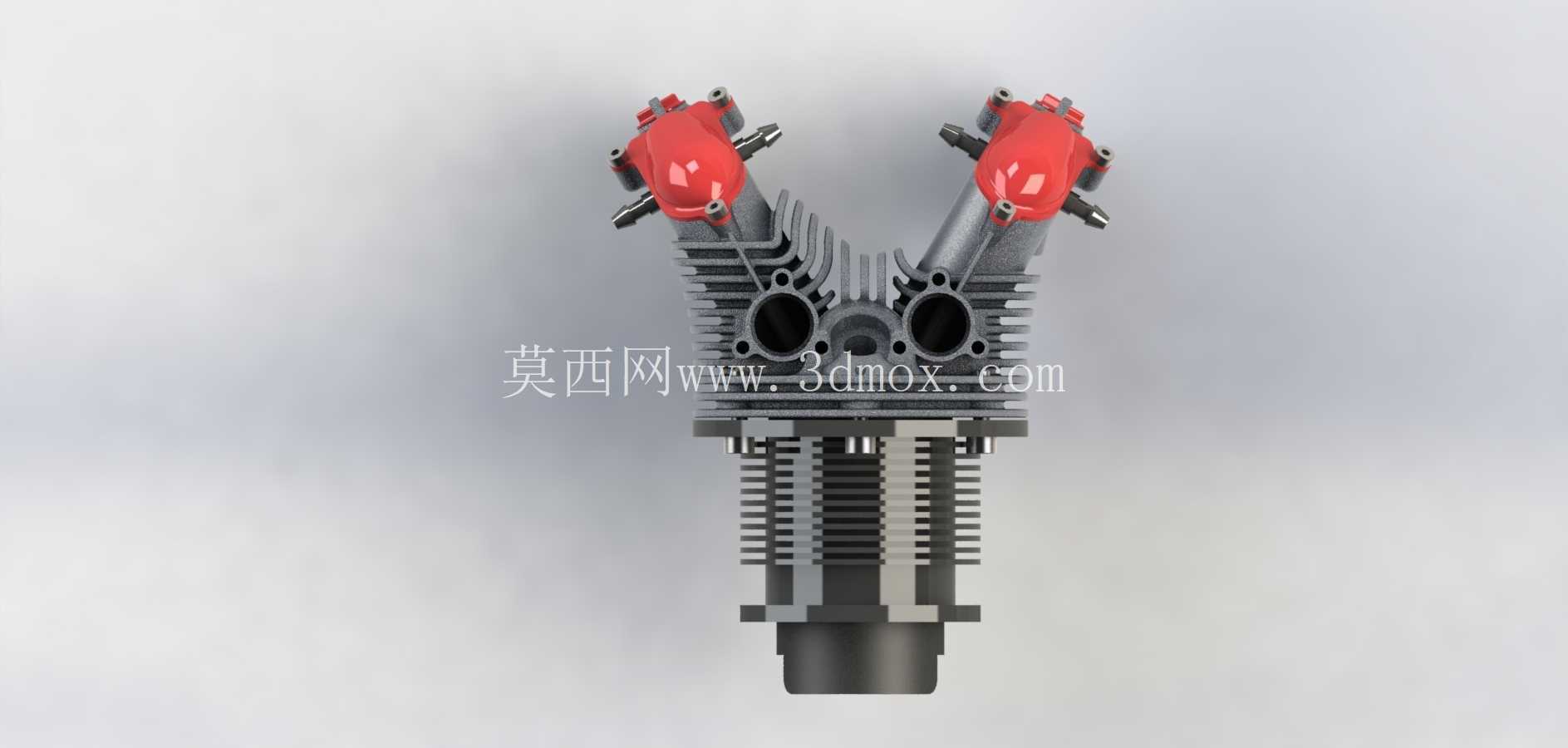

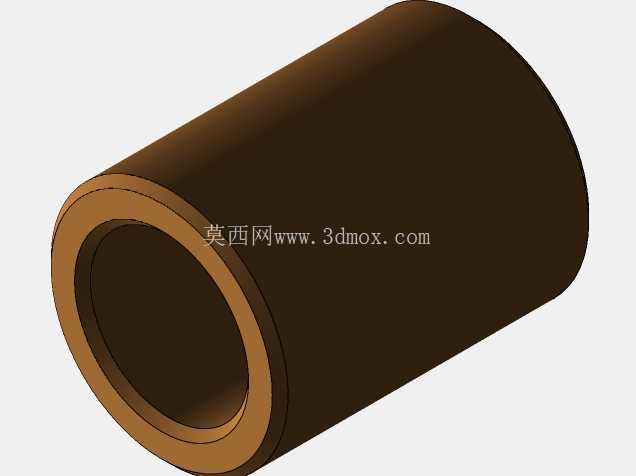

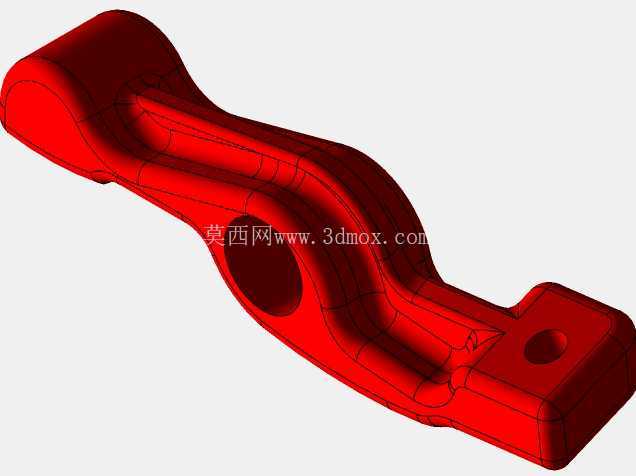

　　从安装边界与尺寸配合来看，组件下部的气缸套筒段为等直径圆柱结构，外壁设置有多层环形散热鳍片，下端设置有定位轴肩与安装螺纹段，可直接与曲轴箱的安装孔位配合，通过轴肩实现轴向定位，螺纹段实现紧固连接，安装时不需要额外设计复杂的定位工装，只要保证曲轴箱安装孔的同轴度公差即可完成装配。两个缸盖顶部预留了气门组件、火花塞的安装孔位，孔位的同轴度、垂直度公差直接决定了气门往复运动的顺畅度，设计中孔位与缸体中心轴线的位置度公差控制在0.02mm以内，避免气门运行中出现偏磨导致的漏气问题。进排气道采用流线型内壁设计，减少进气阻力与排气背压，气道走向顺着V型夹角的空间布局设置，能够在有限的结构空间内最大化进排气的流通效率，提升动力单元的充气效率。

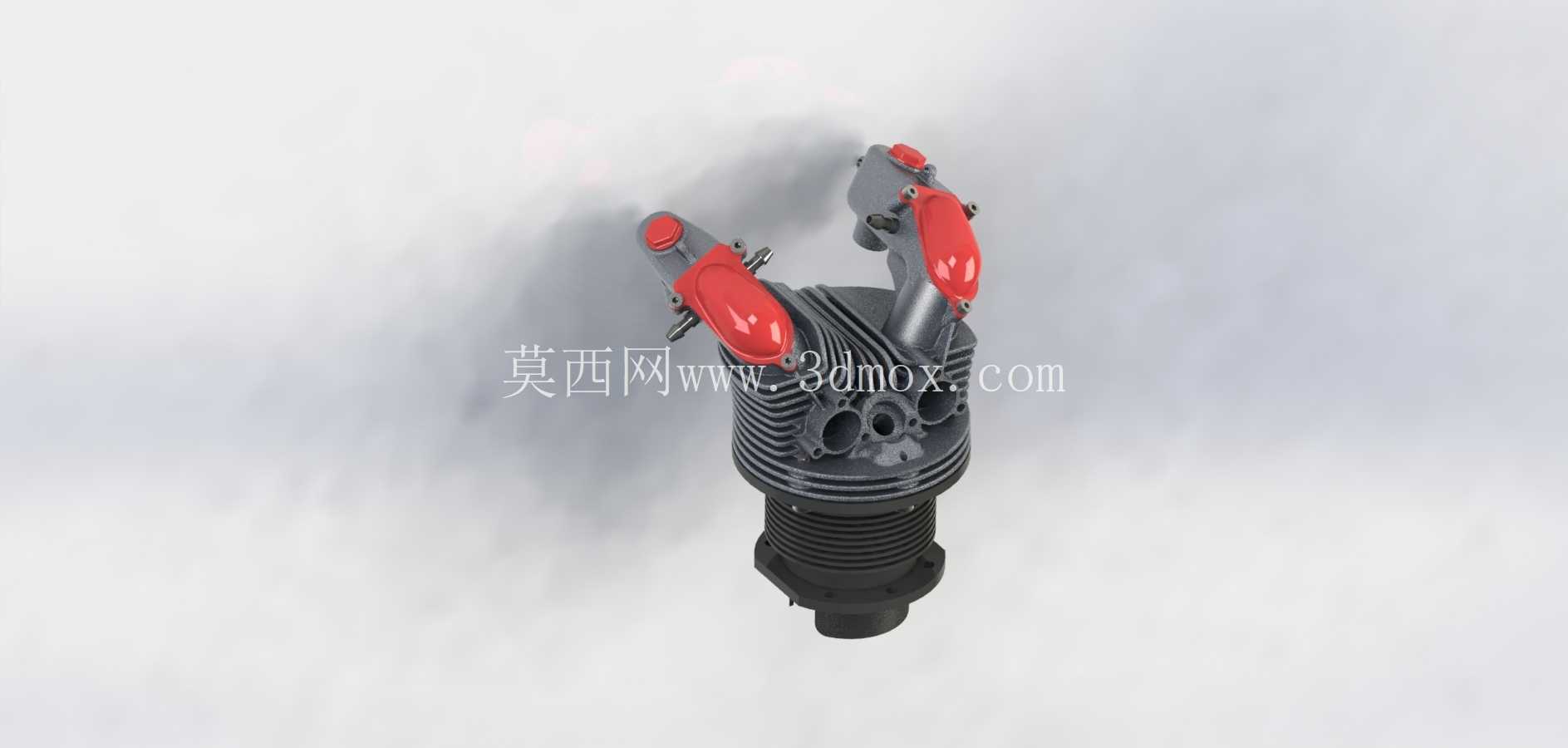

　　从功能特性来看，该组件的燃烧室设置在缸盖下部与活塞顶面围成的封闭空间内，集成式结构的热变形一致性更好，在发动机持续高负荷运行时，缸盖与气缸的热膨胀量同步变化，不会因为分体部件的热膨胀系数差异导致密封面压合应力不均，配合无垫片的硬密封设计，能够承受更高的燃烧压力与热负荷，适合高转速、高压缩比的小型动力使用。散热鳍片的排布方向顺着飞行时的迎面气流方向设置，在动力装置搭载于轻型飞行器或航模时，迎面气流可以顺着鳍片间隙快速流过，带走燃烧室传递到缸体的热量，不需要额外设置散热风扇，进一步降低了动力系统的整体重量。组件的上部两个缸盖的红色部分为气门室罩，采用轻量化的耐热材质制作，既能够封闭气门传动组件的润滑空间，防止润滑油飞溅泄漏，又能通过自身的材质特性辅助散热，同时醒目的颜色标识也方便运维过程中快速识别气门调节位置，减少维护时的查找时间。

　　在实际结构建模过程中，这类集成式缸盖气缸组件需要重点关注壁厚的均匀性，避免出现局部壁厚过大导致的铸造缺陷，散热鳍片与缸体主体的连接位置设置有过渡圆角，减少应力集中，防止发动机运行过程中因为持续的振动与热冲击导致鳍片根部出现裂纹。安装孔位的位置需要与曲轴、连杆、活塞的运动轨迹做干涉校验，确保活塞在上止点位置时不会与缸盖燃烧室发生碰撞，预留合适的压缩余隙，同时气门的最大升程位置也要与活塞顶面的气门避让坑做匹配校验，避免气门运动过程中与活塞发生碰撞。整个组件的重量控制也经过了优化，在保证结构强度、刚度满足热负荷与机械负荷要求的前提下，尽可能削减非受力位置的材料厚度，降低动力单元的往复运动重量与整体自重，提升动力单元的推重比，适配航空类应用场景对重量的严苛要求。
