四轴无人机轻量化机臂结构设计

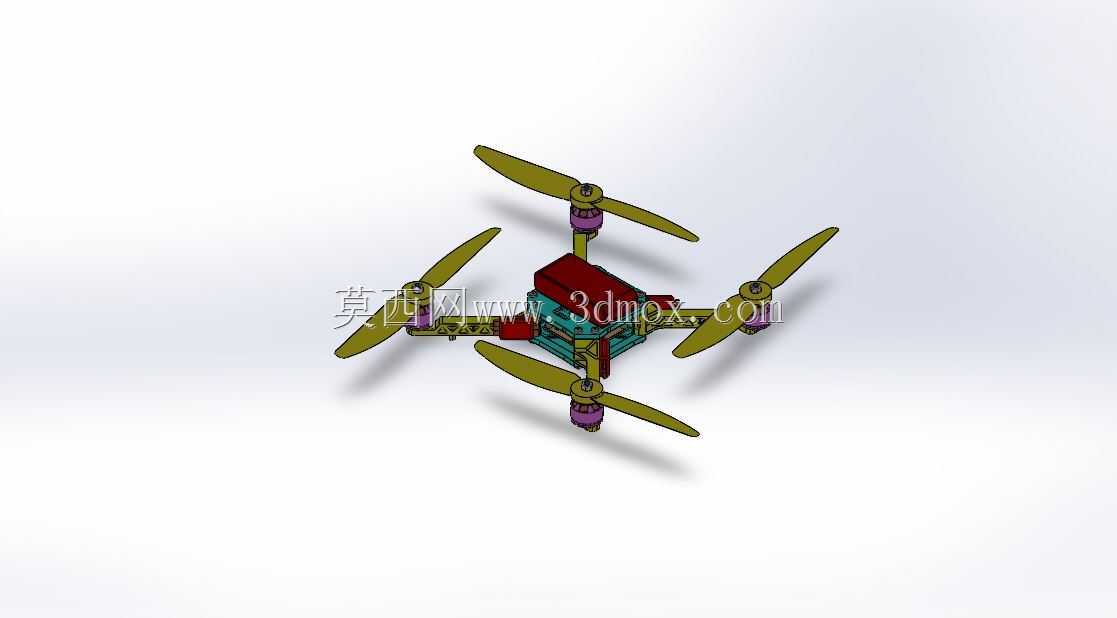

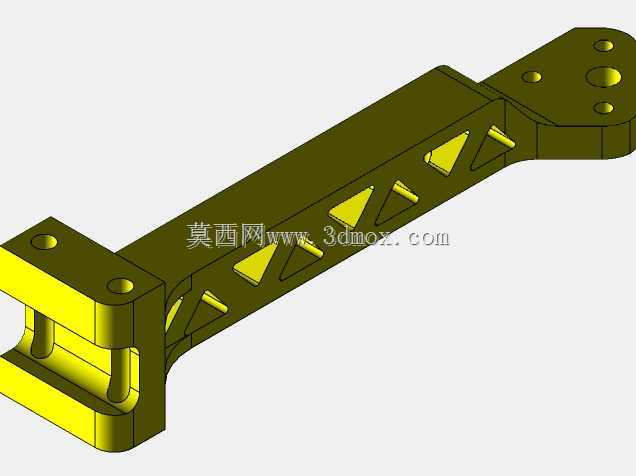

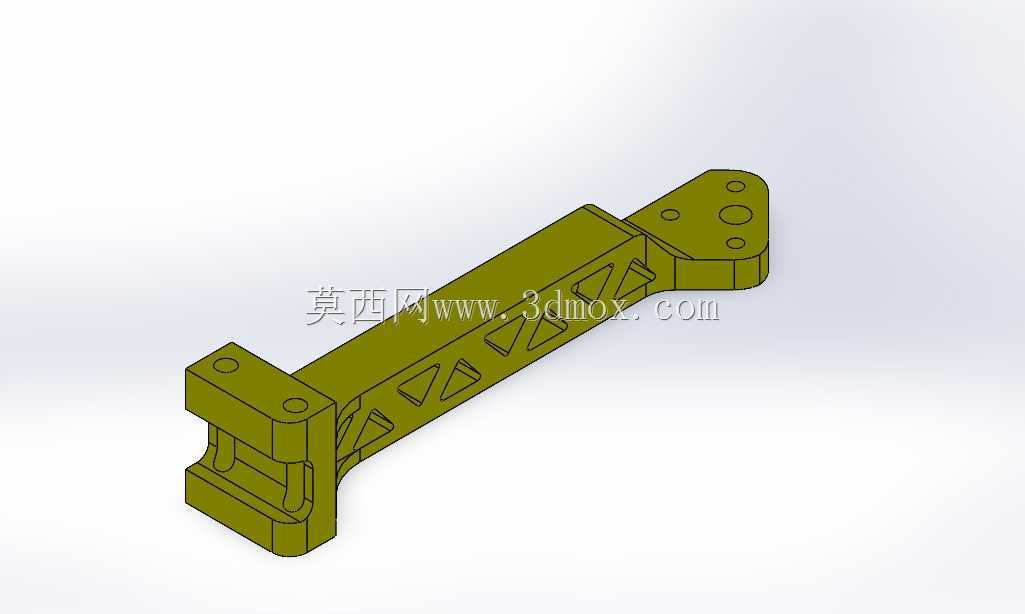

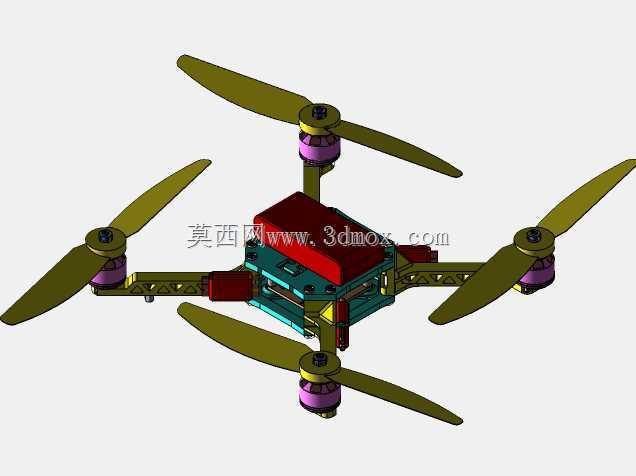

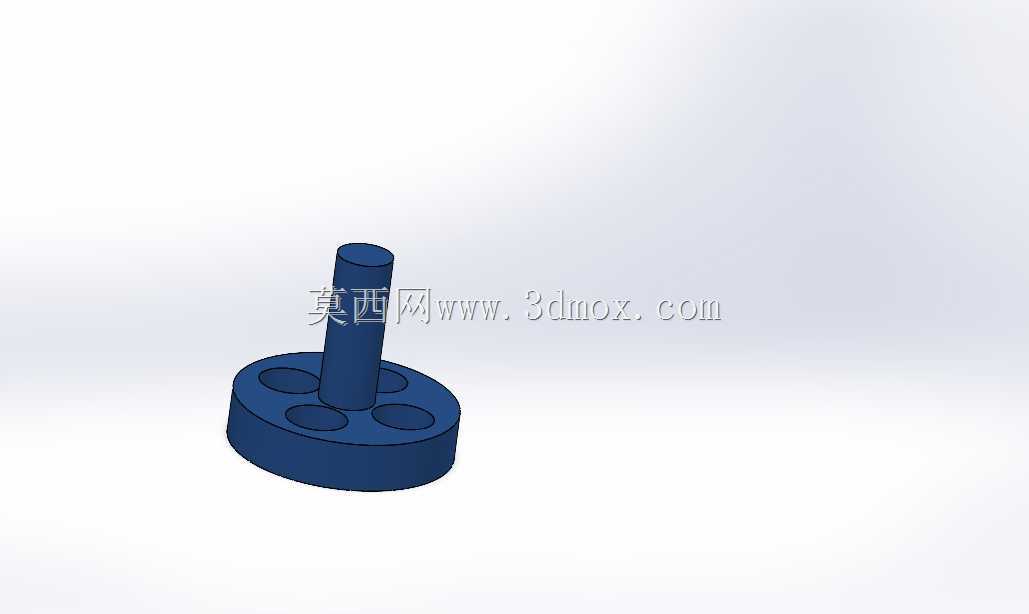

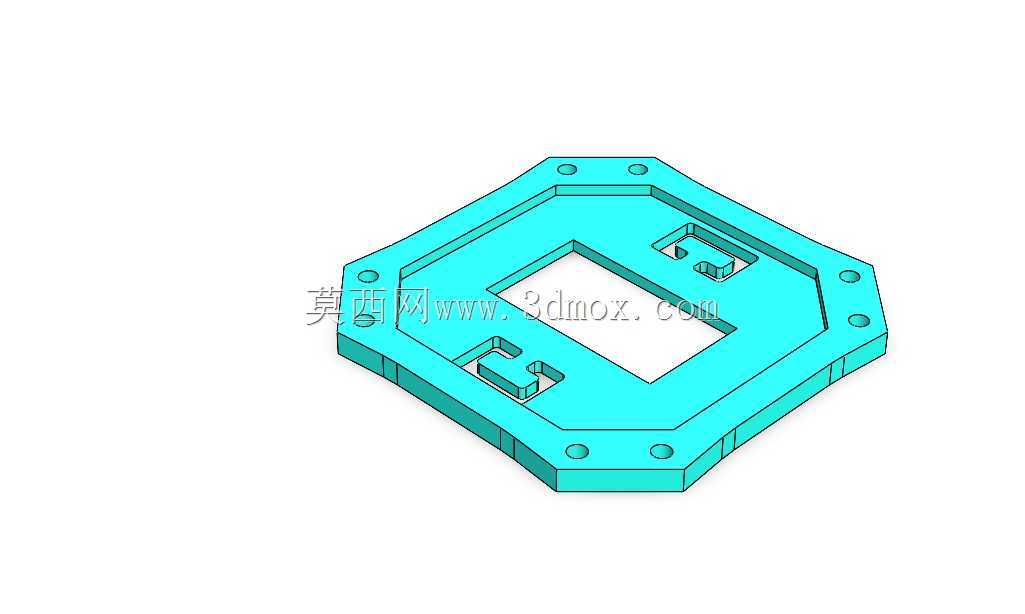

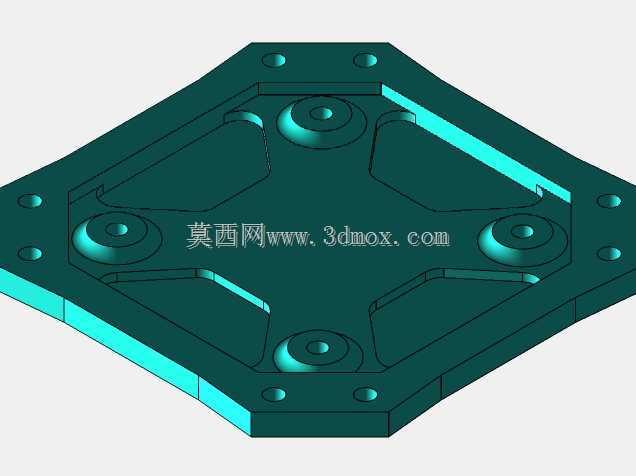

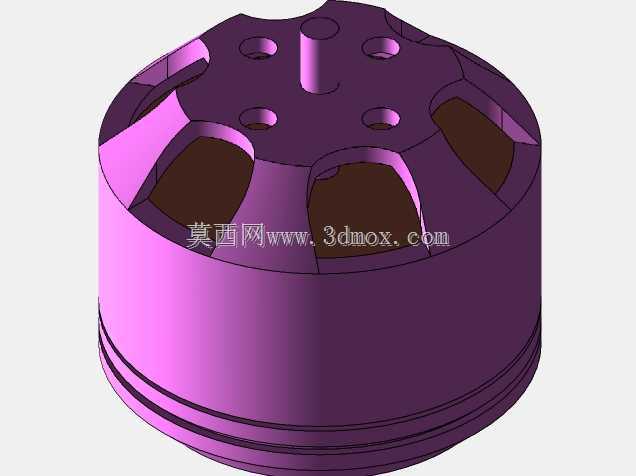

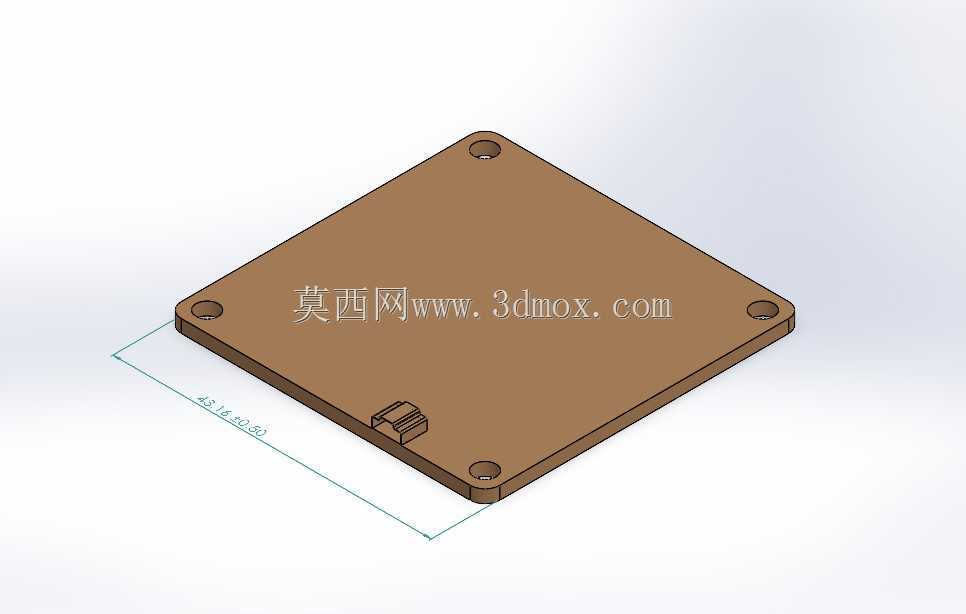

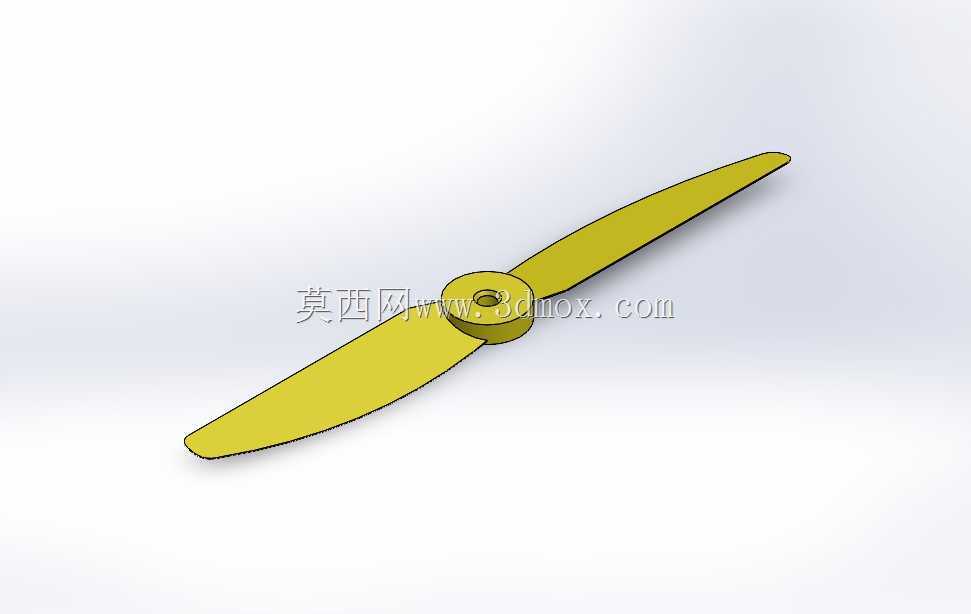

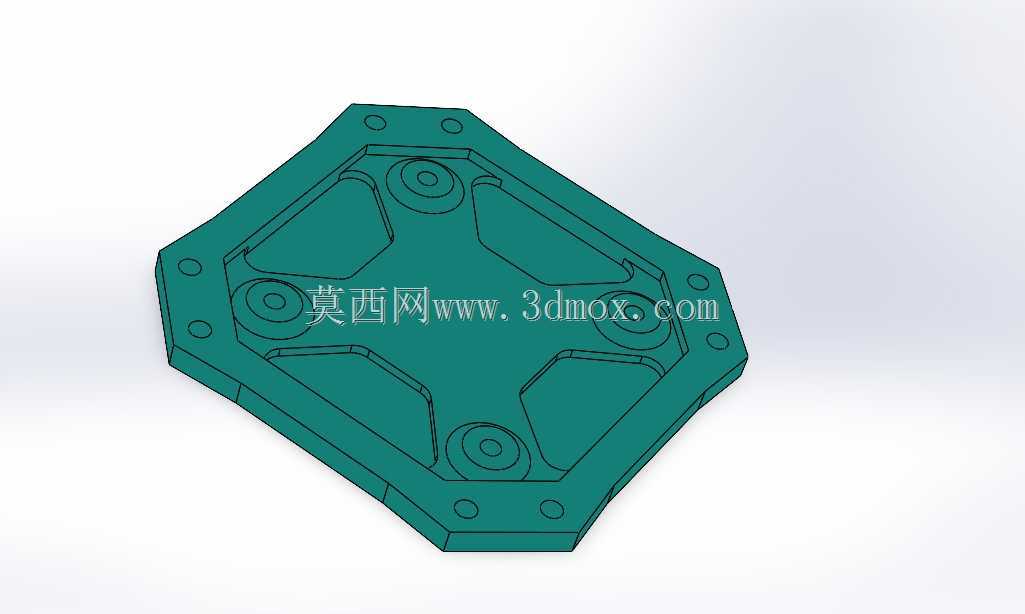

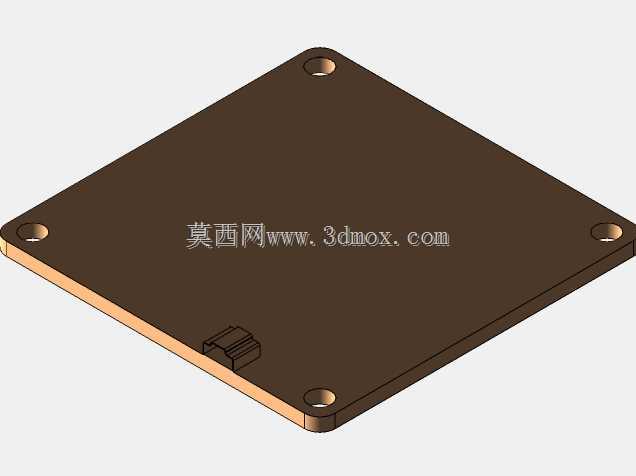

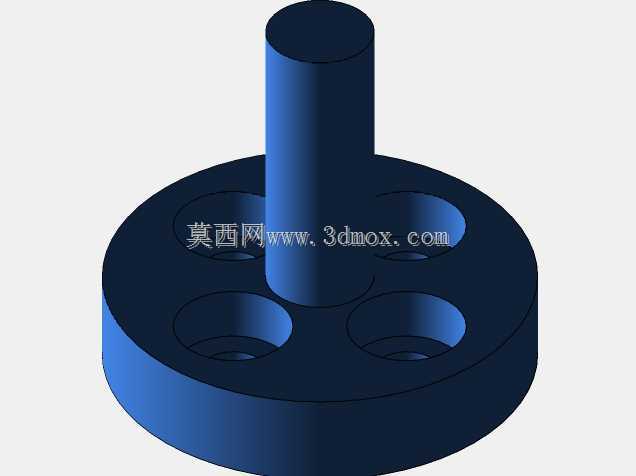

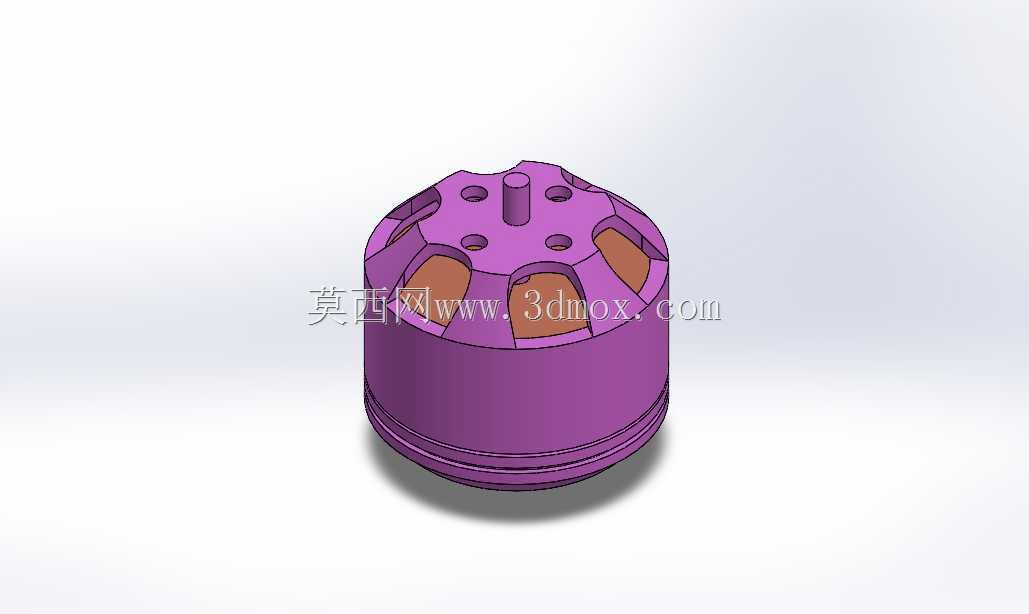

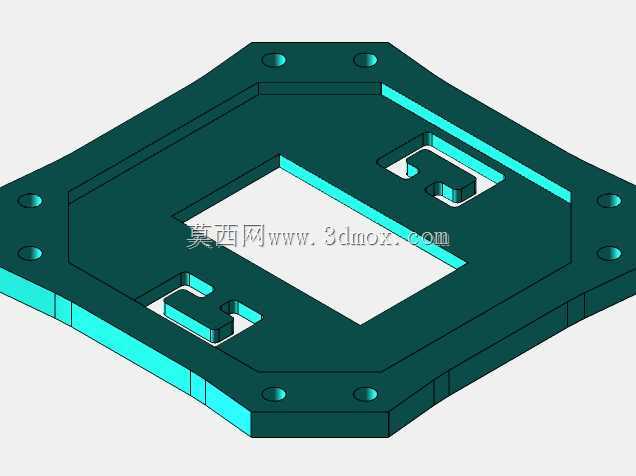

　　从结构设计逻辑来看，整体采用长条形悬臂梁布局，两端分别设置安装接口：靠近机身的一端采用叉形铰接式安装座，预留两个同轴安装孔位，可通过锁紧螺丝与中心机架的机臂安装座实现刚性连接，该位置的加厚凸台设计能够分散螺丝锁紧时的压应力，避免长期使用出现连接位开裂问题；靠近电机的一端设置圆形电机安装台，预留四个呈圆周分布的电机固定孔位，匹配主流22系列、23系列无刷电机的安装孔距，安装台背面做了局部加厚处理，抵消电机高速转动时产生的振动应力，避免共振传导至机身影响飞控传感器的采样精度。这款机臂结构是多旋翼无人机机架系统的核心承载部件，主要应用于中小型四轴航拍、巡检类消费级及行业级无人机场景，承担连接中心机架与动力单元的核心作用，一端对接机身中心板的安装位，另一端用于固定无刷电机、电调以及螺旋桨组件，飞行过程中需要传递电机产生的升力、机动飞行时的交变扭矩，同时还要承受起降阶段的冲击载荷、飞行过程中的气动扰动载荷，对结构的强度重量比有极高要求。臂身主体采用镂空减重设计，沿臂身长度方向均匀布置三角形镂空结构，这种结构形式在不显著降低梁结构抗弯、抗扭截面模量的前提下，最大化去除了非承载区域的材料，相比实心臂身能够降低60%以上的结构重量，同时三角形的加强筋结构沿臂身受力方向排布，能够将电机端的载荷顺畅传递至机身连接端，避免应力集中在镂空区域的边角位置，所有镂空边角都做了圆角过渡处理，减少加工及使用过程中的应力开裂风险。

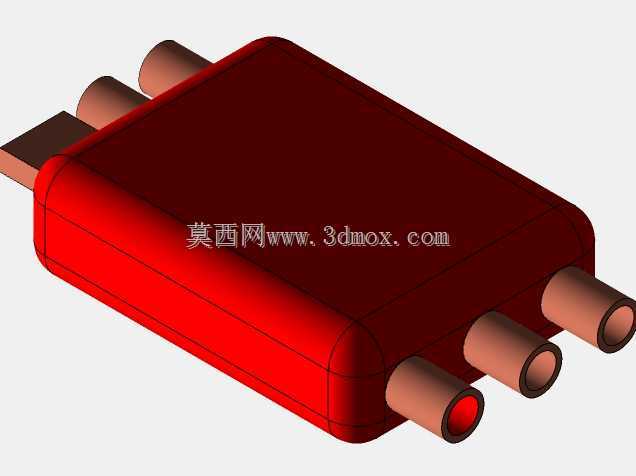

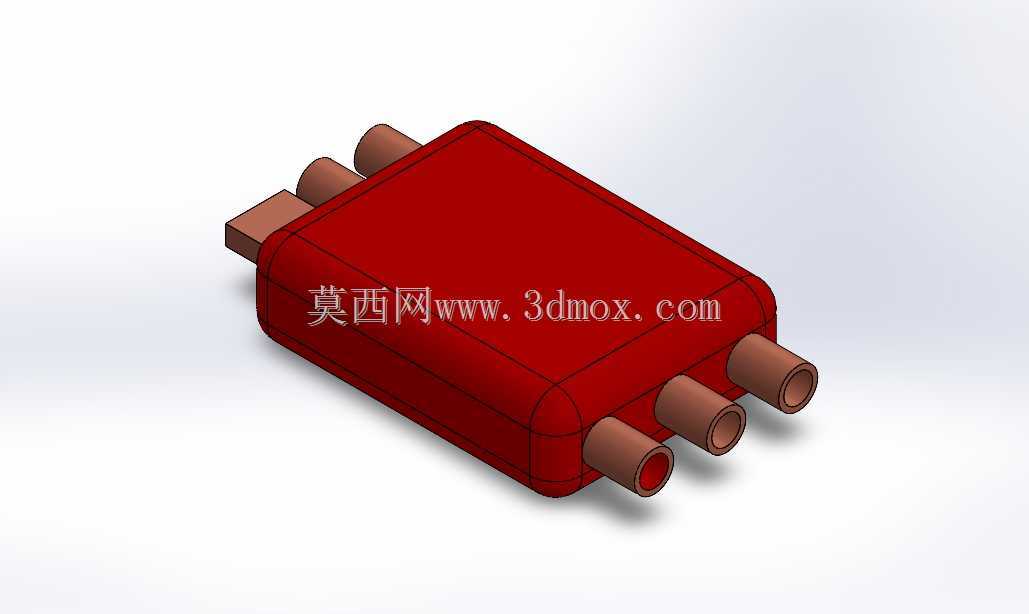

　　从安装边界尺寸来看，臂身主体的宽度控制在适配常规250mm至450mm轴距四轴无人机的尺寸范围，安装时需要注意机臂与中心板连接后，电机安装面的水平度公差需要控制在0.1mm以内，避免电机安装倾斜导致螺旋桨旋转平面不水平，引入额外的飞行功耗与振动；机臂上下表面的平面度要求较高，部分需要安装电调、LED指示灯的机型，可以直接在臂身上表面粘贴或螺丝固定相关电子部件，无需额外设计安装支架。

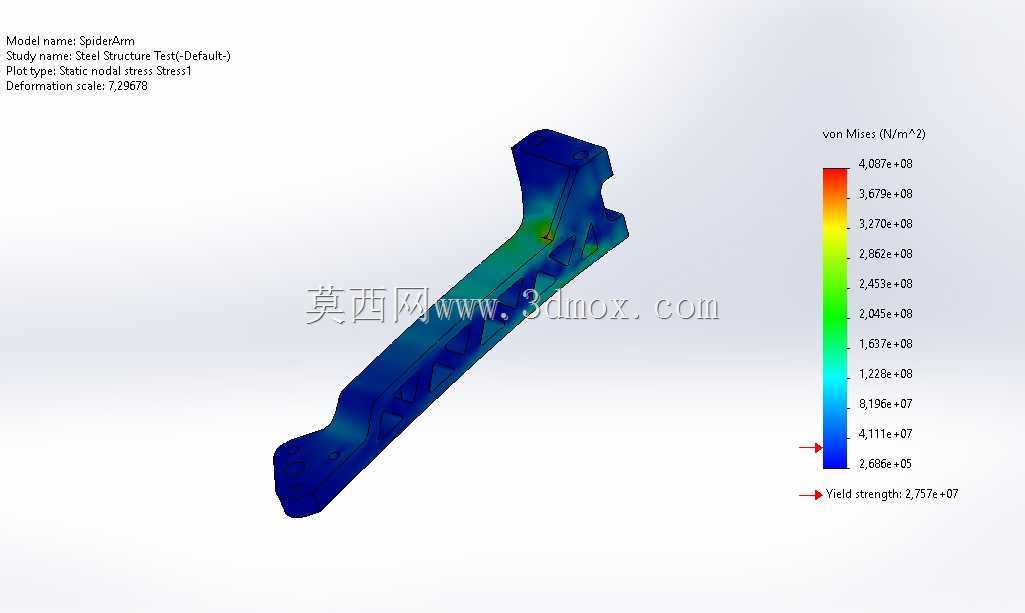

　　实际应用中，这类镂空结构的机臂相比传统圆形碳管机臂，集成度更高，不需要额外设计电机安装座、机身连接座的转接零件，减少了装配环节的零件数量，同时一体化的结构设计避免了转接件松动带来的飞行安全隐患；材料选型上适配碳纤维复合材料注塑或者高强度工程塑料注塑工艺，批量生产时一致性好，零件的形位公差容易控制，装配时不需要反复修配调整。结构设计过程中，针对臂身的受力工况做了针对性优化：当无人机做横滚、俯仰机动动作时，机臂会承受周期性的弯曲载荷，三角形加强筋的排布方向恰好与弯曲应力的传导方向重合，能够以最小的材料截面积满足强度要求；当无人机偏航机动时，机臂承受扭转载荷，臂身两侧的立边形成的箱型截面结构能够提供足够的抗扭刚度，避免臂身出现扭转变形导致动力输出方向偏移。

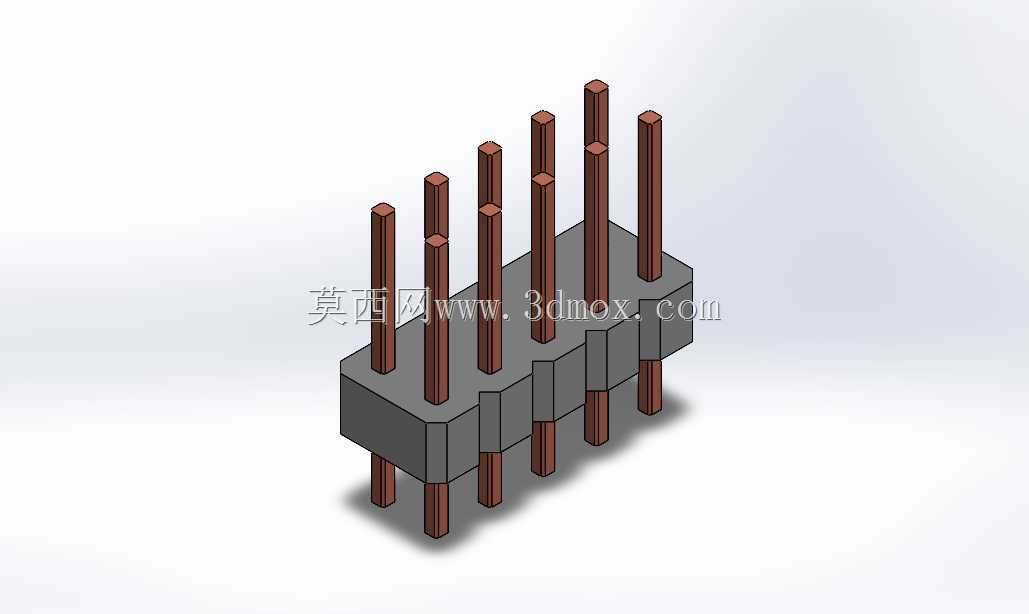

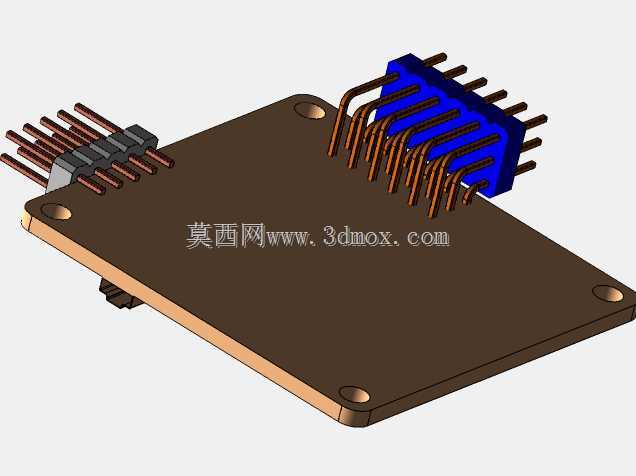

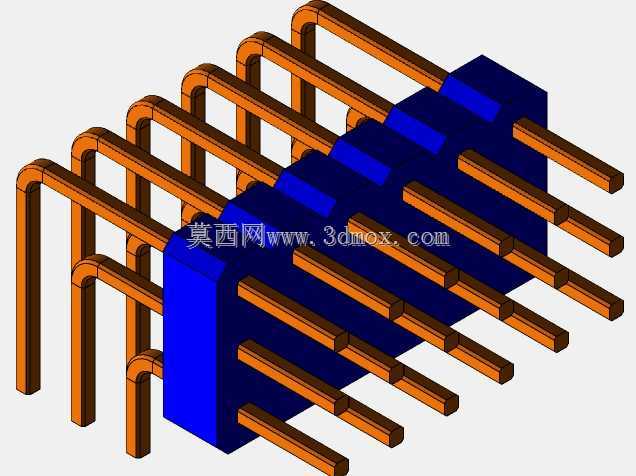

　　另外，机臂的走线槽集成在臂身内部，电机的动力线、电调的信号线可以从臂身内部的空腔穿过，直接连接至中心机架的电源分配板与飞控单元，避免线材外露带来的气动阻力增加，同时也能减少飞行过程中线材被螺旋桨打到的风险，臂身两端的过线孔都做了圆角倒角处理，避免组装时刮伤线材绝缘层造成短路隐患。在起降冲击工况下，靠近机身的连接座位置是应力最高的区域，设计时特意在该位置做了局部壁厚增加，同时在叉形结构的转角处设置了加强筋，能够吸收降落时的冲击能量，避免硬着陆时出现臂身断裂的问题；电机安装端的凸台高度经过优化，既能够给电机底部的安装螺母留出足够的容纳空间，又不会因为凸台过高导致臂身整体重心外移，影响无人机的转动惯量控制。
