小型四旋翼航拍飞行器结构设计方案

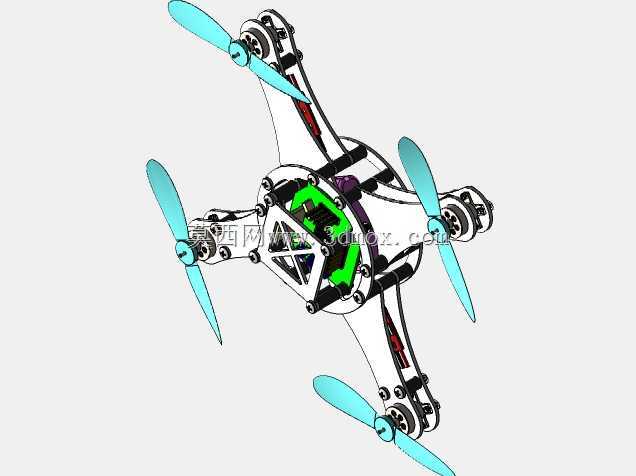

　　这款四轴飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可用于小范围场地巡检、低空航拍摄影、教学实验演示等场景，整体机架采用X型布局，四个旋翼支臂对称分布于中心主机身四周，这种布局能让每个旋翼的拉力均匀分配到机身结构上，飞行过程中姿态调整的响应速度更快，不会出现单方向力矩偏差过大的问题。

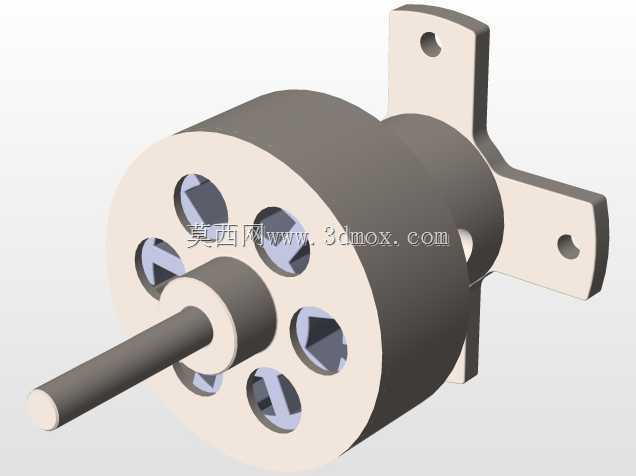

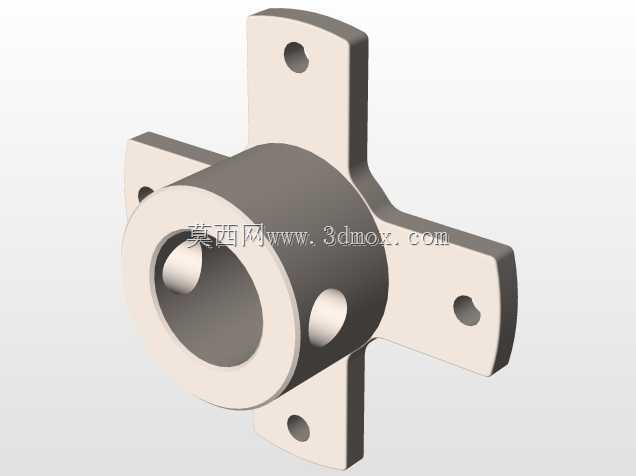

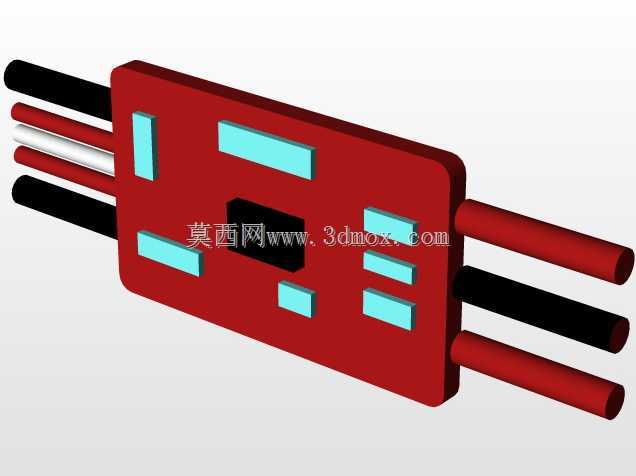

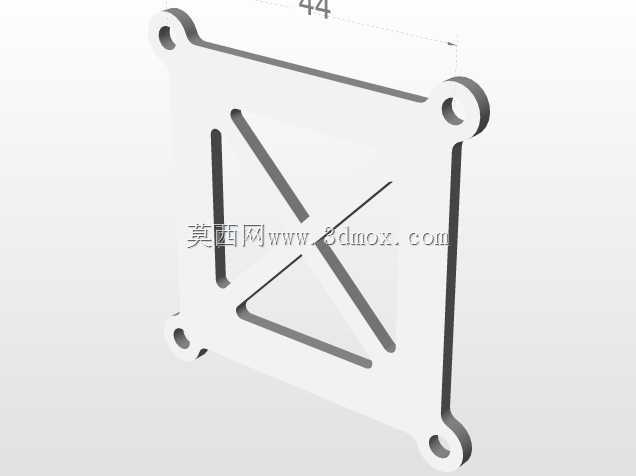

　　从结构细节来看，中心主机身采用分层堆叠的设计思路，上层预留飞控模块、电池仓的安装空间，下层布置电调、信号接收模块的固定位，所有走线都沿着支臂内部的空腔排布，避免线材外露在飞行过程中被气流吹动干扰旋翼转动，也能减少线材老化剐蹭的风险。四个旋翼支臂采用轻量化的镂空结构，在保证结构强度足以承受旋翼转动产生的振动与拉力的前提下，尽可能削减非承重部位的材料厚度，降低整机自重，提升续航表现。支臂末端的电机安装座做了同轴度定位设计，安装电机时不需要反复调整对位，能保证电机输出轴与旋翼平面完全垂直，避免飞行过程中出现自旋偏移、姿态不稳的问题。

　　旋翼采用三叶式的轻量化螺旋桨，桨叶的翼型经过低速气流优化，在电机低转速区间就能提供足够的升力，同时转动过程中的气动噪音更小，适合在居民区、校园等对噪音敏感的区域作业。桨叶与电机输出轴之间采用快拆结构设计，日常收纳或者更换桨叶时不需要额外工具，徒手就能完成拆装，外出作业携带时可以将支臂折叠或者拆下桨叶，缩小整体收纳体积。

　　安装边界方面，整机展开状态下旋翼尖端的外接圆直径控制在300mm以内，属于小型便携类飞行器，中心机身的长宽尺寸控制在80mm*80mm范围内，电池仓预留的安装空间可以适配容量为1500mAh至2200mAh的3S锂电池，不需要额外修改固定结构就能兼容不同容量的电池，满足不同续航时长的作业需求。机身上部预留了通用的相机安装位，支持搭载重量在100g以内的小型运动相机或者航拍模块，安装孔位采用标准的M2螺丝孔距，不需要额外制作转接件就能直接固定市面上主流的小型航拍设备。

　　设计过程中重点考虑了飞行振动的抑制问题，中心机身与支臂的连接部位做了减震缓冲结构，飞控模块的安装位也预留了减震球的安装空间，能过滤旋翼转动产生的高频振动，避免飞控的陀螺仪传感器因为振动出现数据偏差，同时也能减少航拍画面的果冻效应。整机的重心设计严格控制在四个旋翼形成的平面的几何中心正下方，电池安装位设计在中心机身的最下层，能进一步降低整机重心，提升飞行过程中的抗风稳定性，在三级左右的风力环境下依然能保持稳定的悬停姿态，不会出现明显的飘移。

　　从实际使用的角度出发，这款飞行器的结构件大部分采用模块化设计，单个支臂或者电机座出现损坏时，可以单独拆卸更换对应的零件，不需要更换整个机架，降低后期的维护成本。所有的连接螺丝都采用统一的M2规格，日常维护只需要准备一把对应的内六角扳手就能完成全部拆装操作，不需要携带多种规格的工具，适合外场作业时的快速检修。机身底部预留了起落架的安装孔位，可以根据使用需求加装轻量化的起落架，在不平整的场地起降时能保护底部的电池与相机模块，避免起降过程中出现磕碰损坏。
