带安装定位槽的机械支撑连接组件

　　这类带定位安装结构的支撑连接组件，在工业自动化生产线的工位辅件、小型专用设备的机架连接部位、检测仪器的内部支撑结构中都有广泛应用，核心作用是为相邻的功能零件提供稳定的安装基准，同时承担垂直方向的载荷传递与水平方向的位置限位，避免设备运行过程中相邻部件出现偏移、窜动的问题。从结构设计来看，组件主体采用一体化铣削成型的结构思路，底部设置了全平面的安装贴合面，能够与设备安装基板实现完全面接触，避免点接触或线接触带来的应力集中问题；底座上预留的通孔用于穿装固定螺栓，孔位周边做了微小的沉台设计，能够让螺栓头部完全沉入沉台内，不会突出底座表面影响其他零件的安装排布。

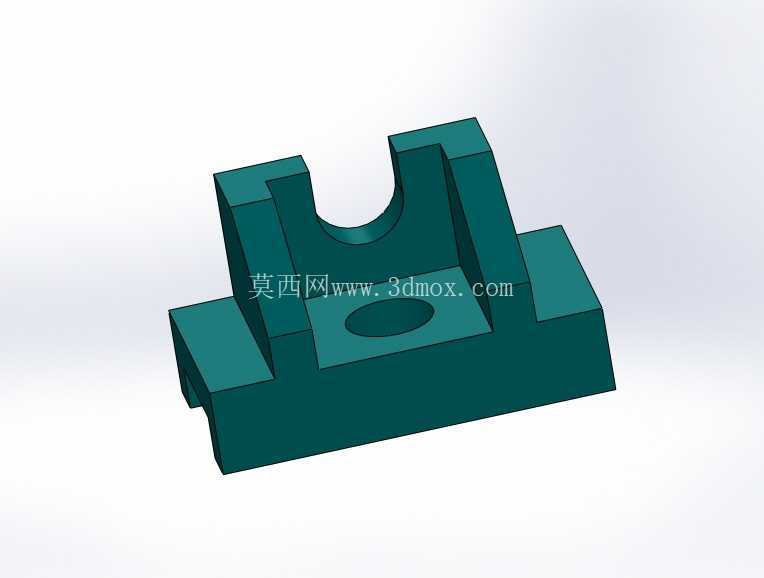

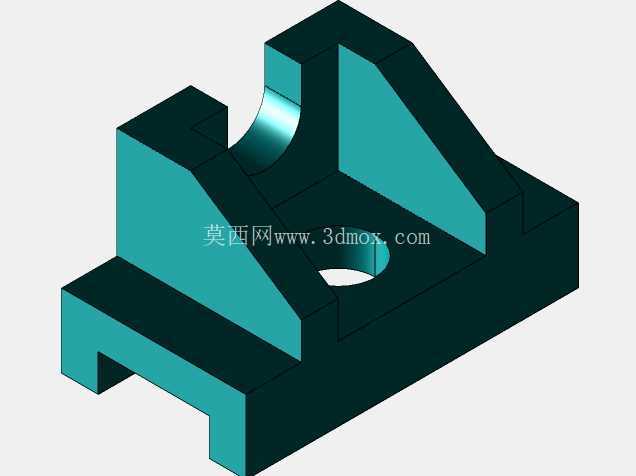

　　组件上部的支撑部位做了对称的V型定位槽结构，槽面的角度经过匹配设计，能够适配圆柱形杆件、轴类零件的承托定位，槽底预留的避让孔既可以减轻零件整体重量，也能为穿过支撑部位的杆件提供让位空间，避免装配时出现干涉。组件侧面的垂直支撑筋采用了变厚度设计，靠近底座的位置筋厚更大，向上延伸至支撑槽位置时厚度逐步收窄，这种设计既能够保证支撑部位的抗弯折强度，在承受侧向冲击载荷时不会出现根部断裂的问题，也能减少不必要的材料占用，降低零件整体重量。

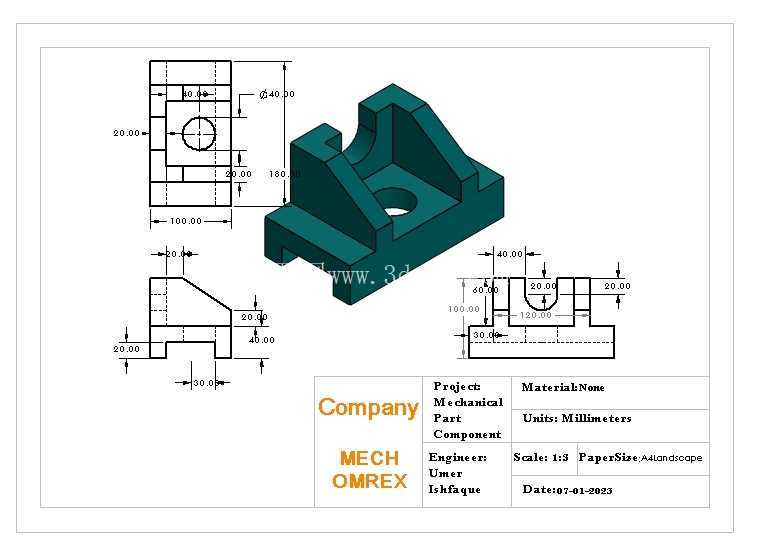

　　从尺寸边界来看，组件底座的总长度控制在100毫米，总宽度为60毫米，整体安装后的总高度为40毫米，属于小型支撑类零件，安装时不需要占用过大的设备空间，能够适配紧凑布局的设备内部安装需求；上部V型槽的中心高度距离底座安装面为30毫米，槽的开口宽度为20毫米，能够适配直径在15毫米至25毫米区间的轴类零件承托需求。组件左侧的垂直安装面设置了一个直径20毫米的定位通孔，孔中心距离底座安装面的高度为20毫米，这个孔位既可以用于穿装横向的定位销，实现相邻零件的位置锁定，也可以作为小型传感器、检测探头的安装孔位，拓展组件的使用场景。在实际装配过程中，首先需要清理设备安装基板的贴合面，去除毛刺、焊渣等凸起杂质，保证底座安装面与基板完全贴合，之后按照孔位位置穿装M6规格的内六角螺栓，按照对角紧固的顺序逐步拧紧螺栓，避免底座出现翘曲变形；上部V型槽放置轴类零件时，需要在槽面与轴的接触位置涂抹少量润滑脂，减少长期运行过程中的磨损，若需要固定轴的轴向位置，可在侧面的定位孔内穿装紧定螺钉，顶紧轴的表面实现位置锁定。

　　这类支撑组件在设计时充分考虑了加工工艺性，所有的外棱角都做了R1的圆角过渡，既避免加工后出现锋利的锐边划伤装配人员，也能减少热处理过程中的应力集中问题，降低零件开裂的风险；所有的孔位都设计了合理的退刀空间，采用常规的数控铣床即可完成全部加工工序，不需要特殊的定制刀具，能够有效控制加工成本。在设备日常维护过程中，这类零件不需要特殊的保养，只需要在设备定期检修时检查固定螺栓的预紧力，确认支撑面没有出现明显的磨损变形即可，若槽面磨损量超过0.2毫米，就需要及时更换零件，避免轴类零件的定位精度下降，影响整台设备的运行精度。
