铝合金L型带耳安装支座结构设计

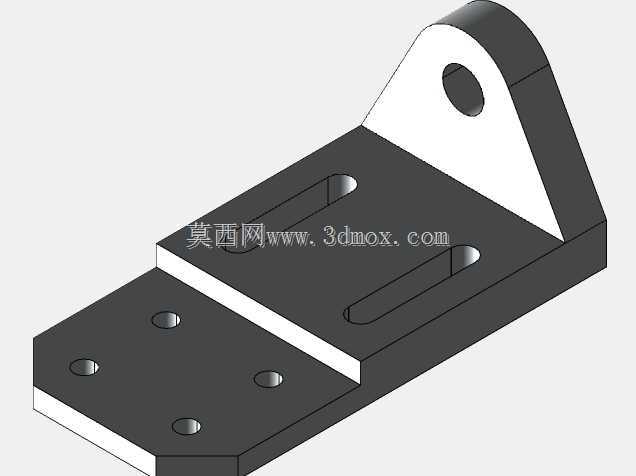

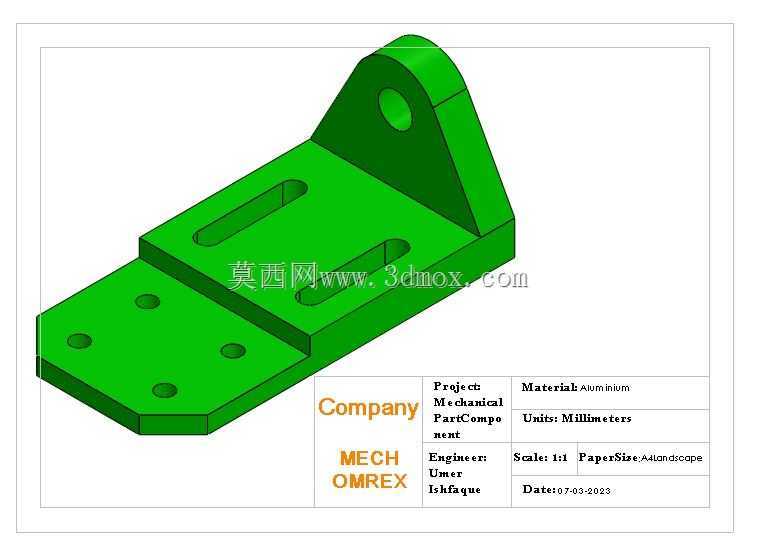

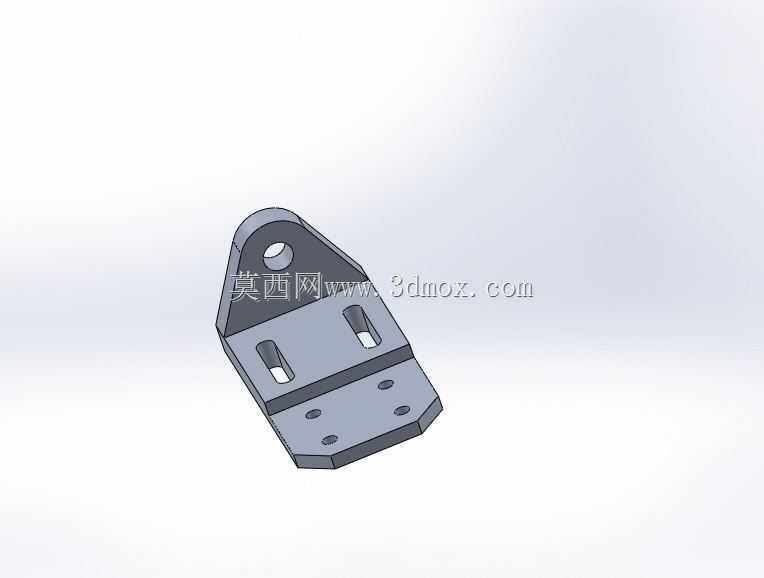

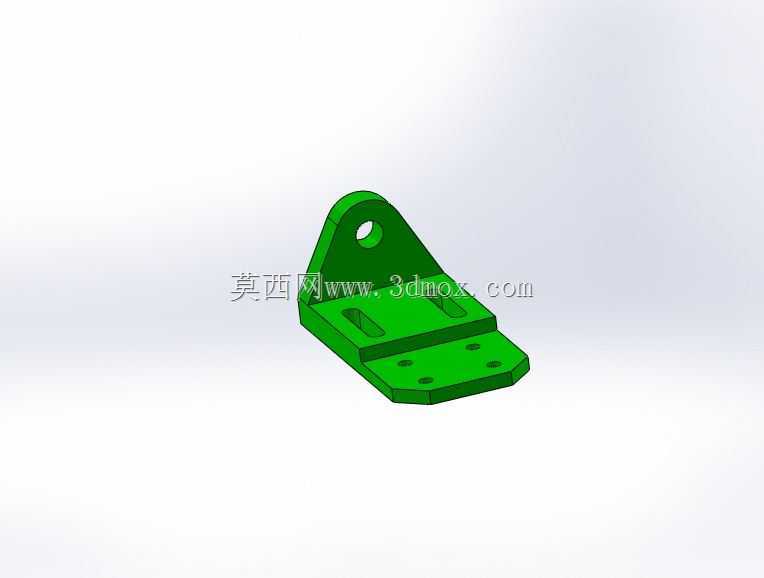

　　从结构设计逻辑来看，该支座采用一体化铣削成型的结构方案，整体分为水平安装底板与立式铰接耳板两个功能区段，水平底板上设置了两类安装孔位：一类是呈阵列分布的圆形通孔，用于穿装螺栓完成支座自身与设备机架基面的锁紧固定，孔位的分布间距充分考虑了常规工业铝型材、钢板机架的安装孔距标准，可适配多数通用安装基面的固定需求；另一类是两个平行布置的长条形腰型孔，这类孔位主要用于安装位置的微调补偿，当配套安装的组件存在加工尺寸偏差、或者装配时需要调整横向位置时，可在腰型孔的行程范围内滑动调整，无需重新扩孔或加工基面，大幅提升了装配容错率。在工业设备的机架搭建、气动元件安装、小型动力组件固定场景中，这类带立式耳板的L型安装支座是应用频次极高的结构连接件，主要承担载荷传递、组件定位、安装基准对齐的核心作用，区别于普通平板安装座，其自带的立式铰接耳板可直接配套销轴完成摆动类组件的铰接安装，无需额外焊接或拼接铰接座，能大幅减少现场装配的工序数量，降低多零件拼接带来的累积装配误差。

　　立式耳板与水平底板之间设置了三角形加强筋结构，筋板从底板上表面一直延伸至耳板侧面，可有效抵消耳板承受铰接载荷时产生的弯矩，避免耳板与底板衔接处出现应力集中导致的变形或断裂，耳板中心的铰接孔为通孔设计，孔口做了倒角处理，既方便销轴的穿装导向，也能去除加工毛刺避免装配时刮伤销轴表面。从安装边界尺寸来看，该支座的水平底板为阶梯式结构，靠近耳板一侧的底板厚度更大，可提升整体的抗扭刚度，远离耳板的区段厚度稍薄，在保证结构强度的前提下尽可能降低整体重量，适配铝合金材质的轻量化设计需求；所有棱边均做了倒钝处理，不存在尖锐边角，可避免装配操作人员被划伤，也能减少应力集中点。

　　在实际选型应用时，需要注意该支座的铰接孔与销轴的配合公差，若用于频繁摆动的铰接场景，可在铰接孔内配套铜套或自润滑轴承，降低孔壁的磨损速率，延长支座的使用寿命；水平底板安装时，需保证安装基面的平面度，若基面存在凸起或凹陷，会导致底板锁紧后出现翘曲变形，影响耳板铰接孔的同轴度，进而导致铰接组件转动卡滞。这类支座的材质选用铝合金，一方面是因为铝合金的比重低，整体重量轻，便于搬运和安装，另一方面铝合金的耐腐蚀性能较好，在普通工业环境下无需额外做表面防锈处理即可使用，若应用在潮湿、有腐蚀介质的场景中，可额外做阳极氧化表面处理，进一步提升耐腐蚀能力。

　　在三维建模过程中，这类零件的建模需要重点关注各孔位的位置度公差、耳板与底板的垂直度公差、腰型孔的长度方向与底板边线的平行度要求，这些形位公差直接影响后续的装配精度，若建模时未预留合理的公差余量，实际加工出的零件可能出现无法装配、或者装配后组件卡滞的问题。另外，底板上的安装孔孔径设计需要匹配对应规格的螺栓，通常螺栓穿过的通孔直径要比螺栓公称直径大0.5-1mm，保证螺栓可以顺利穿装，同时避免孔位偏差导致螺栓无法对齐。加强筋的厚度设计也需要匹配整体壁厚，通常筋厚不超过相邻壁厚的0.8倍，避免加工时出现壁厚不均导致的变形问题。
