五英寸聚丙烯膜低音扬声器结构设计

　　在专业音频设备、家用音响系统、车载影音改装以及工业扩声场景中，低音扬声器作为负责低频信号重放的核心器件，其结构设计合理性直接决定整套系统的低频下潜深度、瞬态响应表现与大动态工作稳定性。这款13厘米规格的低音单元，在结构设计阶段优先考虑了安装适配性与长期工作可靠性，振膜选用聚丙烯材质，这类高分子材料本身具备适中的内阻尼特性，能够在大振幅运动过程中有效分割振动带来的频响峰谷，减少低频段的失真表现，同时聚丙烯材质的耐潮性表现优异，能够适配车载、户外扩声等湿度波动较大的使用场景，不会像纸盆振膜那样在高湿环境下出现刚性变化、音质偏移的问题。

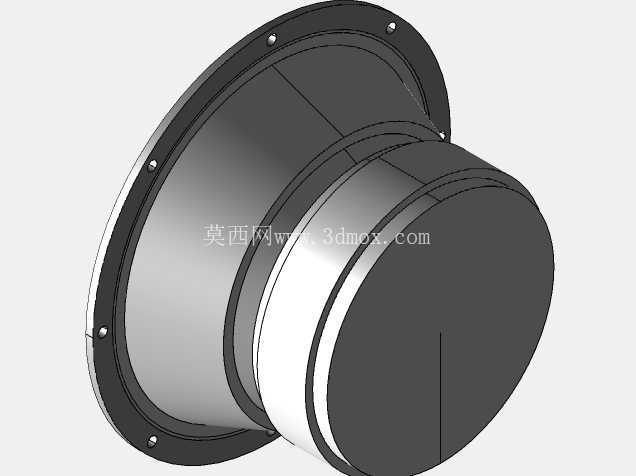

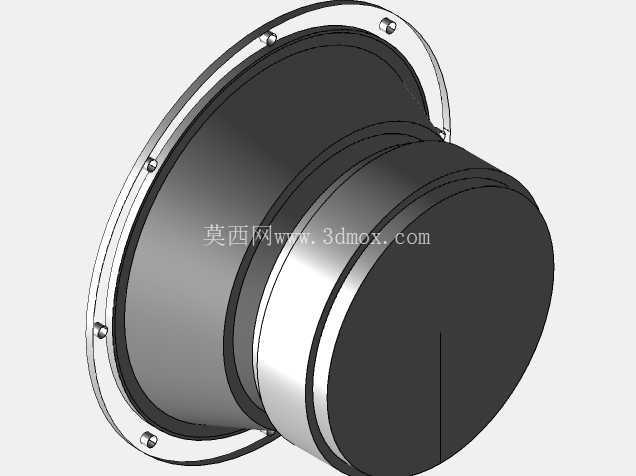

　　从安装边界来看，该单元采用圆形法兰安装结构，法兰盘上预设了均匀分布的安装孔位，设计人员在做箱体适配时，只需按照法兰外圆尺寸预留安装沉台，对应孔位加工固定过孔即可完成装配，不需要额外设计定制转接结构，能够大幅缩短音箱产品的开发周期。单元的整体厚度控制适配密闭箱、倒相箱等多种常见箱体结构，在做内部空间排布时，可根据磁路组件的外伸尺寸预留足够的磁钢避让空间，避免磁路部分与箱体内壁、内部分频器元件产生干涉。

　　振膜与折环的一体化衔接设计，是这款单元结构上的突出特点，折环采用半圆弧截面的橡胶材质，能够为振膜提供线性的往复运动支撑，保证振膜在长冲程运动过程中始终保持轴向运动，减少横向摆动带来的擦圈风险。定心支片的波纹结构经过参数匹配，配合折环的支撑刚度，能够让整个振动系统的顺性参数保持在合理区间，保证谐振频率落在设计目标范围内，同时定心支片上预留的引线走线槽，能够避免音圈引线在大振幅运动时与其他部件产生碰撞，减少工作过程中的异常杂音。

　　磁路部分采用外置式圆形磁钢结构，磁钢与导磁碗、导磁柱组成的闭合磁路，能够为音圈提供均匀的磁场间隙，保证音圈在整个运动行程内都能获得稳定的驱动力，减少低频信号的非线性失真。音圈骨架采用耐高温材质，能够承受长时间大功率输入下的温升，避免大功率工作时出现骨架变形、音圈散线的问题，提升单元的长期工作可靠性。接线端子设置在法兰盘的侧方位置，采用插拔式接线结构，方便生产装配过程中的线束连接，同时端子与盆架的衔接处做了密封处理，避免箱体内部的声泄漏影响低频表现。

　　在做系统匹配设计时，需要根据单元的谐振频率、等效容积参数来设计对应的箱体容积与倒相管参数，若采用密闭箱结构，可通过填充吸音棉来调整箱体的等效声学容积，优化低频的阻尼表现；若采用倒相箱结构，需要根据单元的参数计算倒相管的长度与口径，避免倒相口出现风噪。这款单元的频响覆盖范围能够与常见的球顶高音单元实现顺畅衔接，在做分频器设计时，可将分频点设置在1.5kHz-2kHz区间，保证高低音单元的衔接平滑，减少分频点附近的相位失真。

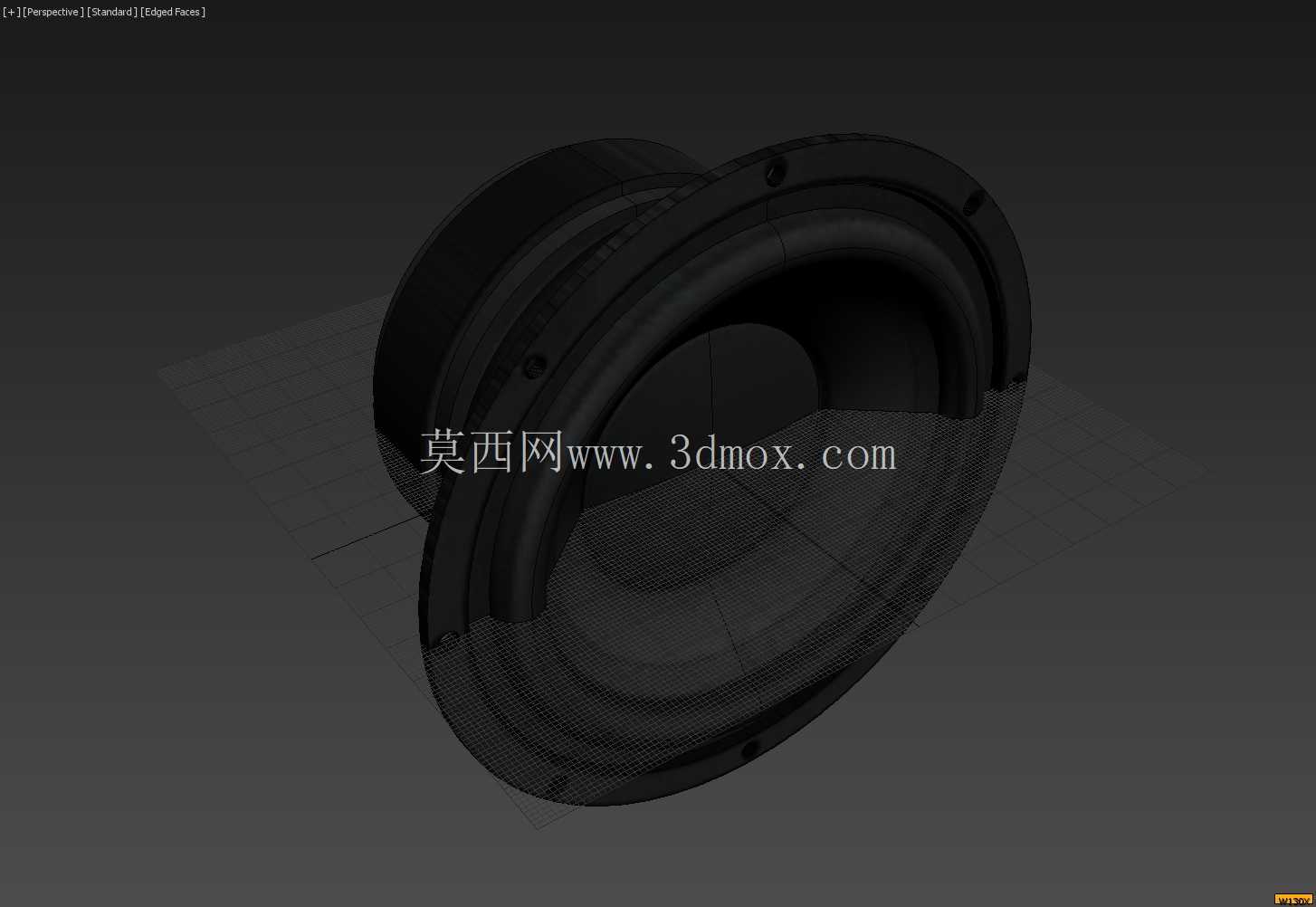

　　从结构建模的角度来看，该单元的所有曲面都遵循回转体对称设计原则，建模过程中可先绘制轴向截面草图，通过回转命令生成基础曲面结构，再对阵列分布的安装孔、接线端子等特征做圆周阵列处理，能够保证模型的几何精度，同时减少建模过程中的特征数量，提升后续装配、干涉检查时的软件运行效率。盆架部分采用薄壁结构设计，在保证结构强度的前提下控制整体重量，建模时需要注意薄壁的厚度均匀性，避免出现壁厚突变导致的注塑成型缺陷，法兰盘与盆架主体的衔接处做了圆角过渡，能够减少应力集中，提升安装过程中的结构强度，避免紧固螺丝时出现盆架开裂的问题。
