4英寸小尺寸低音扬声器结构设计

　　这款4英寸规格的低音扬声器，在紧凑型音频设备的结构设计中属于非常典型的电声换能部件，日常做消费类音频产品结构开发时经常会用到这类小尺寸单元。从实际应用场景来看，这类10厘米口径的低音单元不会占用过多设备内部安装空间，非常适合嵌入桌面小型音箱、车载改装小尺寸扬声器位、嵌入式背景音乐终端这类对安装体积有严格限制的设备里，不需要为单元预留大容积的腔体就能实现基础的低频重放效果，很多紧凑型2.0声道书架箱、便携户外音响的低频单元选型都会优先考虑这个尺寸段的产品。

　　从功能特性来看，这款单元的谐振频率控制在较低区间，在小口径单元里低频下潜表现属于比较实用的水平，不需要搭配额外的被动辐射器就能在有限容积的箱体内输出足够的低频量感，日常做产品选型时可以减少额外声学结构的设计工作量。单元的折环采用了耐疲劳的柔性材质，长时间大振幅工作下也不容易出现折环开裂、顺性变化的问题，适合长期连续工作的商用音频设备使用，比如公共广播的嵌入式终端、商用展示设备的内置发声单元，都能满足长期稳定运行的要求。

　　设计思路上，这款单元采用了三角分布的安装耳结构，三个带安装孔的固定支耳沿盆架圆周均匀分布，相比传统四耳安装结构，在不规则的安装面板上更容易找到适配的固定点位，尤其是在空间局促的设备内部，不需要在面板上预留四个对称的安装位，能适配更多非标准的安装开孔场景。盆架采用了刚性足够的一体式注塑结构，既控制了整体重量，又能避免大音量工作时盆架产生谐振影响音质，中心的防尘帽采用了凸起的流线型设计，既能防止灰尘进入磁隙影响音圈运动，又能优化振膜中心区域的气流导向，减少高频段的分割振动。

　　外形尺寸与安装边界方面，单元整体口径控制在100毫米左右，安装孔位的分布直径适配行业通用的4英寸扬声器开孔标准，做结构设计时不需要额外定制特殊尺寸的安装开孔，直接沿用通用的开孔模板就能完成面板适配。单元的背部磁钢尺寸做了紧凑化处理，整体安装深度控制在较小的范围内，在厚度有限的设备壳体里也能顺利安装，不会出现磁钢顶到内部电路板或者其他结构件的问题。安装耳上的固定孔采用了通用的螺丝孔径，适配消费电子领域常用的自攻螺丝规格，装配时不需要准备特殊规格的紧固件，能有效降低生产环节的物料管理成本。振膜的有效振动面积经过精准计算，在有限的口径下最大化了振动辐射面积，配合优化的磁路结构，在小功率驱动下就能获得足够的声压输出，适合搭配小功率的数字功放使用，在低功耗的音频设备里也能获得不错的低频表现。

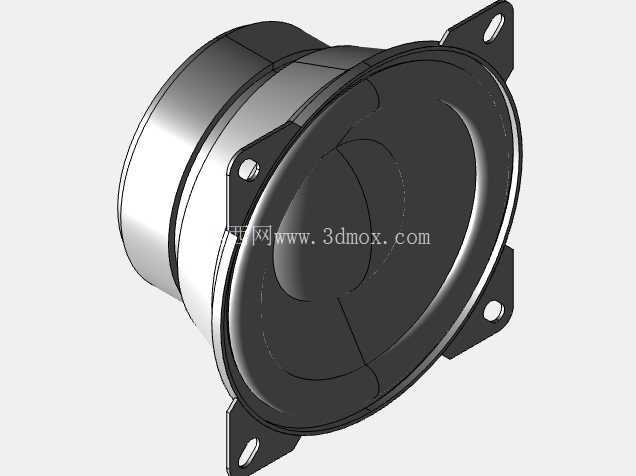

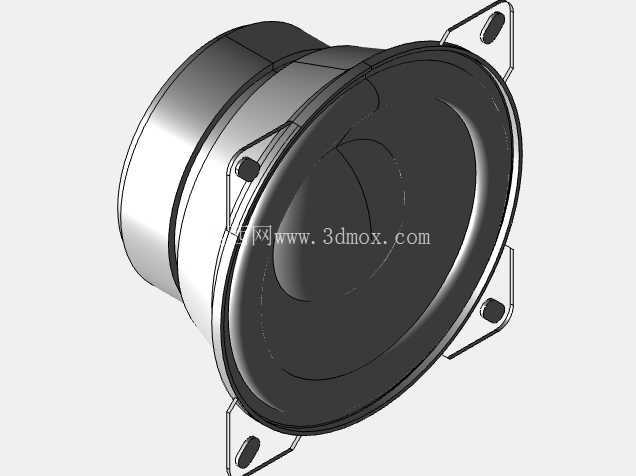

　　实际做三维建模时，这款单元的结构细节还原度比较高，盆架的加强筋结构、折环的弧度、磁钢的装配台阶都有准确的体现，导入装配环境后可以直接用来做干涉检查，提前验证安装面板与单元的匹配度，避免开模后出现安装位不匹配、单元与内部结构干涉的问题。对于做音频产品结构开发的工程师来说，这类精准的单元模型可以大幅减少前期测绘的工作量，直接把模型导入装配体就能完成腔体容积核算、安装点位排布、走线空间预留的工作，有效缩短产品开发的前期验证周期。在做设备选型匹配时，也可以通过模型直观判断单元与周边结构的间隙是否合理，预留足够的振动空间，避免工作时振膜触碰周边结构产生异音。
