滑板支架搭配粉紫色轮组结构设计

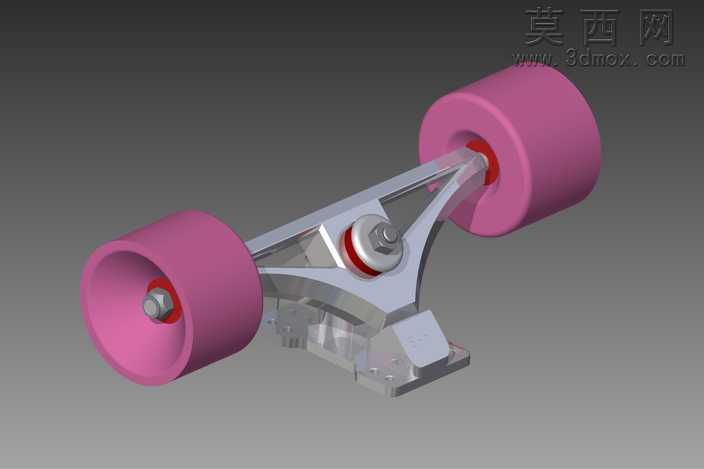

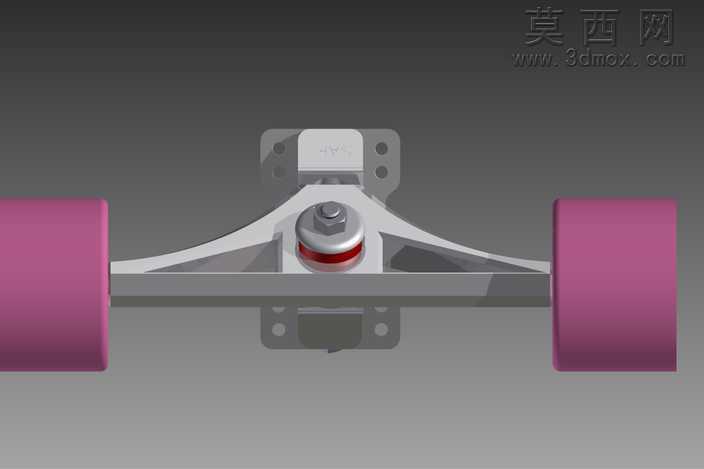

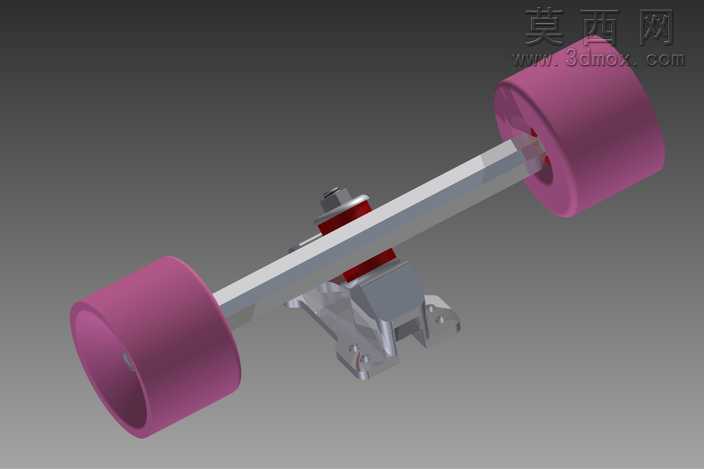

本作品为滑板转向支架搭配轮组的三维结构设计，底座部分参考GrabCad平台公开的成熟3D模型结构进行适配调整，其余支架主体、轮组、连接紧固件等结构均为独立设计完成。建模阶段采用Autodesk Inventor软件进行全参数化建模，整体建模环境设置为45度标准等轴测视角，轮组部分选用泡泡糖粉的视觉配色进行材质区分，支架主体采用抛光金属材质模拟铝合金压铸支架的真实质感，轮体采用半哑光聚氨酯材质还原滑板轮的真实触感，轴承、轴套、锁紧螺母等连接件采用亮面金属材质区分不同部件的功能属性。结构设计上，支架主体采用镂空式三角支撑结构，在保证结构强度的前提下尽可能降低支架自重，轮组适配70毫米直径、36毫米宽度的标准长板乘用轮尺寸，轮体内侧预留标准轴承安装位，搭配红色衬套实现轮体与支架轴的转动配合，锁紧螺母采用标准六角防滑结构，保证轮组转动顺畅无旷量。设计过程中重点优化了支架的转向倾角参数，匹配常规长板下坡滑行的转向需求，各部件之间的装配间隙经过反复调整，既保证装配公差符合实际生产的精度要求，也避免部件之间出现运动干涉。模型未对轮体的旋转自由度做动画绑定，也未添加透视畸变的渲染特效，完整保留了各部件的结构细节与装配关系，所有结构尺寸均参考市面主流滑板配件的通用规格进行设定，可直接用于滑板配件的结构验证、外观打样参考，也可作为滑板相关产品设计的基础结构模板使用，整体结构兼顾轻量化与结构强度，配色风格鲜明，能够直观展现滑板支架轮组的完整装配逻辑与结构特点。
