20系列欧标工业铝型材截面结构设计

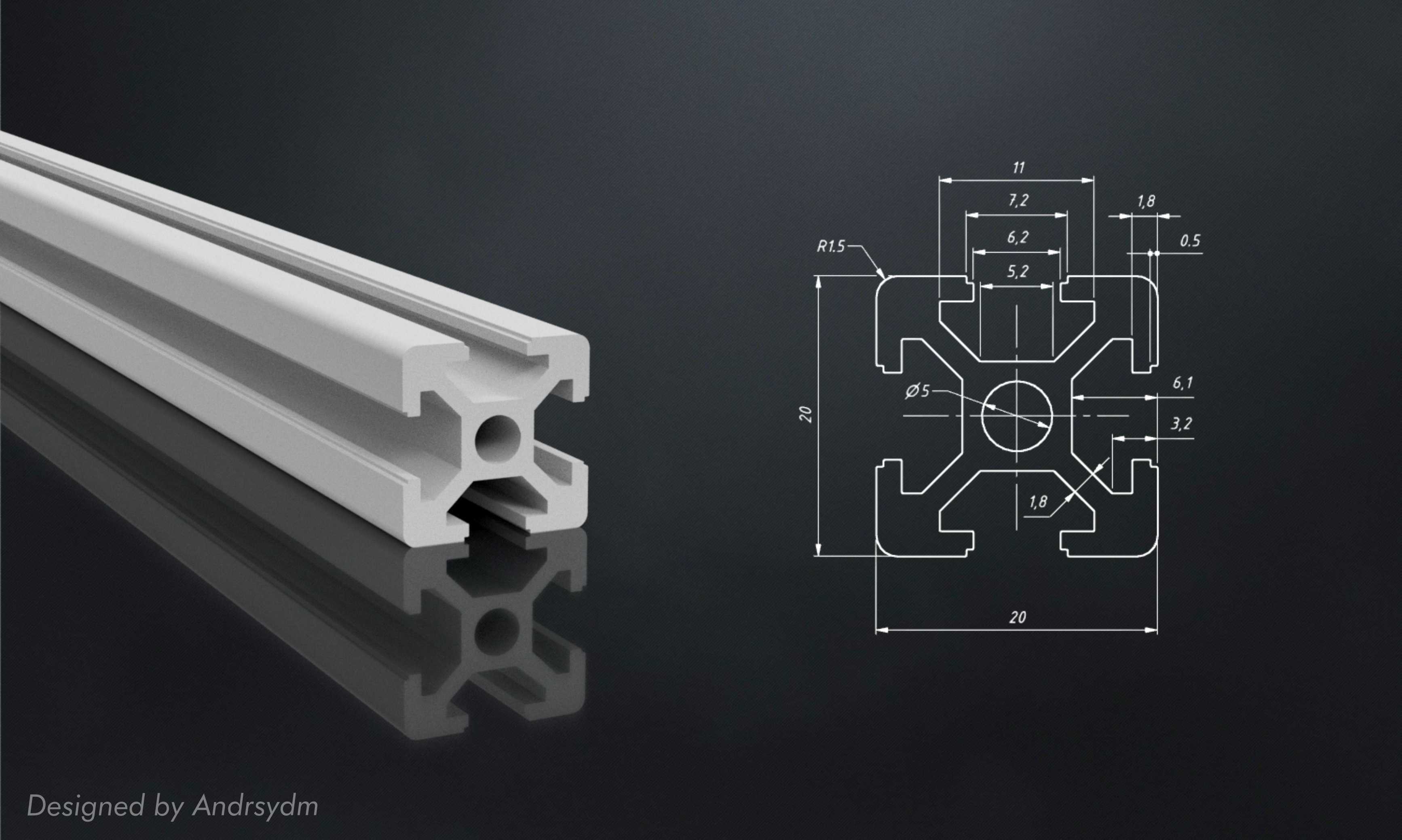

　　这款20规格的工业挤压铝型材，是轻型设备框架搭建场景里的常用基础构件，日常在桌面级小型自动化设备机架、检测仪器外框、物料周转小推车扶手、电子产线旁的工装挂架、实验室小型试验台支架上都能见到它的应用。从截面设计来看，整体外轮廓为20mm×20mm的正方形，四个侧边均预留了标准T型槽结构，槽口尺寸适配常用的T型螺栓、滑块螺母，不需要额外在型材本体上打孔攻丝，就能快速完成相邻型材的直角拼接、附件安装，大幅缩短框架的组装周期。型材中心设计有贯穿的轴向圆孔，既可以作为穿线通道容纳设备的控制线缆、气路软管，也能穿入圆棒作为加强芯提升长跨度安装下的型材刚性，避免型材受载后出现过度挠曲变形。

　　截面的四个角位做了对称的加强筋结构，筋板厚度经过受力校核，在保证型材整体重量较轻的前提下，兼顾了足够的抗弯、抗扭性能，日常使用中即使承受侧向的挂载力，也不会出现槽口变形、型材弯折的问题。槽口的边缘做了微小的圆角过渡，一方面是挤压生产时能降低模具的磨损，提升型材成型的良品率，另一方面组装时不会划伤操作人员的手部，也能避免配套的密封胶条、端盖安装时被锐边割损。在安装边界上，单根型材的常规定尺长度多为6米，现场使用时可以根据实际框架尺寸任意裁切，裁切后端面的平面度不需要过高的加工精度，搭配对应的端面连接板就能完成拼接；相邻型材垂直连接时，使用内置角件的安装方式，连接后整体框架的外表面不会突出连接件，外观整洁无突出结构，适合用在有洁净要求的电子车间、实验室场景。

　　如果是需要移动的框架结构，在型材底端安装脚轮时，直接利用端面的中心孔配合脚轮的安装螺杆即可，不需要额外加工安装位，脚轮的转向、承重都能得到可靠的固定。这款型材的槽道兼容性较强，除了常规的连接紧固件，还可以搭配有机玻璃、钣金门板的嵌条，直接将防护板材嵌入槽内完成设备外罩的搭建，不需要额外做门板的固定框架；槽内也可以滑动安装传感器安装座、管线固定夹，设备调试时可以任意调整附件的安装位置，不需要重新打孔，适配柔性化的设备改造需求。从材料特性来说，铝合金材质本身的防锈性能优异，表面经过阳极氧化处理后，在常规的车间环境下不会出现锈蚀掉屑的问题，不需要额外做表面涂装处理，日常维护只需要擦拭表面灰尘即可，长期使用也能保持外观整洁。

　　型材的重量较轻，单人就能完成长尺寸型材的搬运、组装作业，搭建小型框架时不需要借助起重设备，现场施工的灵活性很高。在受力表现上，这款20规格的型材适合承载10kg以内的静态挂载，当搭建的框架跨度超过400mm时，可通过在中心孔内穿入钢质加强棒的方式提升整体刚性，满足小型检测仪器、桌面工装的承重需求，不会因为受力产生明显的形变影响设备精度。截面的对称设计让型材在挤压生产时的出料变形量更小，校直工序的难度更低，成品的直线度更容易保证，长尺寸安装时不会出现明显的弯曲，保证框架拼接后的整体平面度。
