多规格中心圆工业铝挤压型材截面结构

　　做设备框架设计快十年，经手的铝型材选型少说也有几百种，这次梳理的几款带中心圆结构的AL系列挤压铝型材，是平时做非标自动化机架、输送线侧梁、设备防护围挡时复购率很高的一类基材。很多刚入行的结构工程师选铝型材总盯着欧标、国标的槽宽参数，容易忽略型材内部的加强结构对整体负载的影响，实际上这类带中心圆孔的挤压型材，在同等米重下的抗扭、抗弯表现，比同截面尺寸的普通空腔型材要高出近两成，尤其适合跨度超过1.2米的长横梁安装场景，不用额外加装加强筋就能满足常规的静载要求。

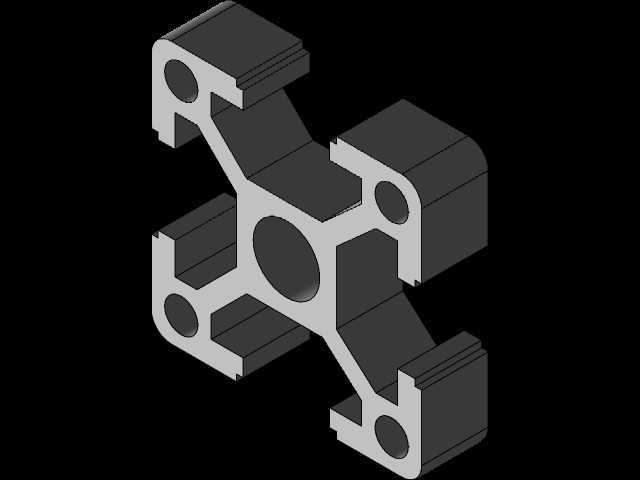

　　先从最小规格的30x30型材说起，这款的中心圆直径和型材壁厚做了匹配设计，槽口沿用工业铝型材通用的标准槽宽，平时用来做小型设备的台面支架、传感器安装立梁、物料周转车的侧框架刚好，安装时不需要额外做端面铣削加工，直接用配套的角件、T型螺栓就能完成拼接，中心圆孔的位置刚好可以走直径8mm以下的气路管或者传感器信号线，不用在型材外侧额外装走线槽，整台设备的外观会整洁很多，做洁净车间用的小型检测设备机架时，这种隐藏走线的结构能减少卫生死角，符合洁净区的设备安装要求。

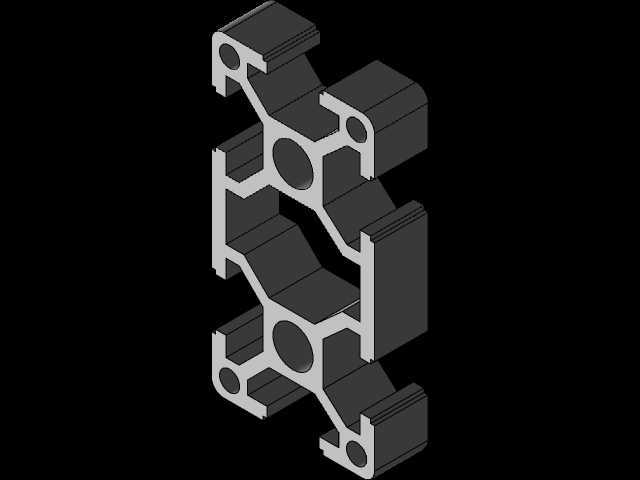

　　30x60规格的型材属于扁宽型截面，中心圆的位置偏向型材受力侧，平时主要用来做输送线的侧边梁，不管是皮带线还是滚筒线，把驱动电机、滚筒座的安装孔直接打在型材的实体面上，中心圆的空腔刚好可以容纳滚筒的轴端突出部分，不会出现安装干涉，而且扁宽截面的平面度更好，铺设皮带支撑板的时候不需要额外调平，比用方管焊接的机架加工周期短至少三分之一，后期改线的时候只要松开螺栓就能调整工位位置，材料还能重复利用，这也是现在很多工厂做柔性生产线优先选挤压铝型材的核心原因。

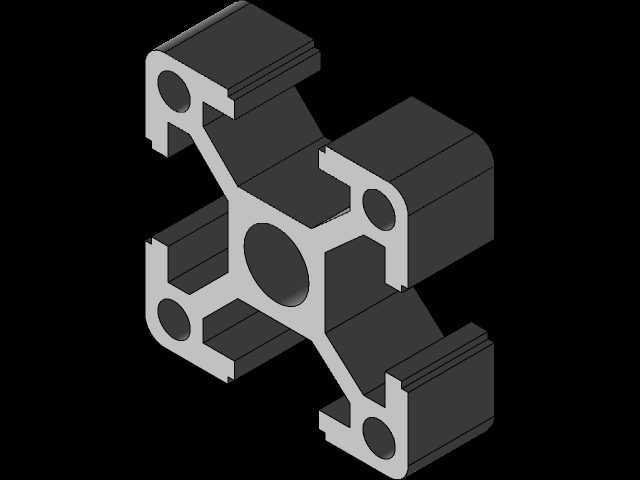

　　40x40规格是工业框架里最通用的型号，这款带中心圆的40型材比普通4040型材的壁厚多了0.8mm，中心圆的内径刚好适配M12的脚轮安装螺杆，做设备底部支撑的时候，不用在型材端面加装脚轮连接板，直接把脚轮螺杆拧进中心孔配合端面顶丝就能固定，承重比连接板安装的方式更稳定，平时做中型设备的整体框架、安全防护栏的主立柱，用这款型材搭配对应的角槽连接件，整体框架的晃动量能控制在0.5mm以内，满足大部分加工设备的机架刚度要求。

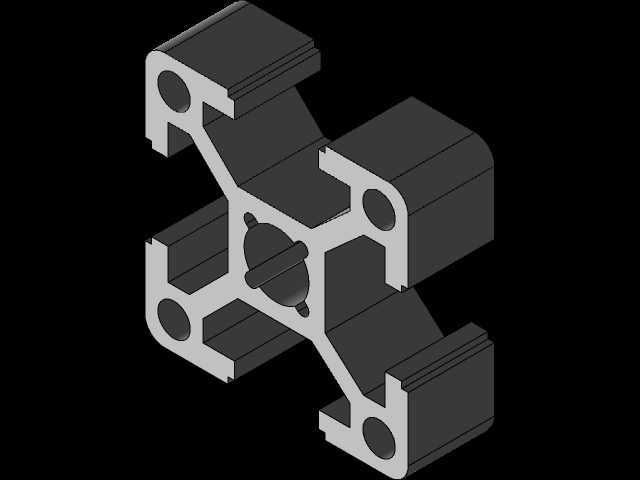

　　4545规格的型材中心圆做了双加强筋连接设计，槽口尺寸适配重型T型螺栓，主要用来做重载设备的机架，比如小型冲压设备的底座、码垛机的移动横梁，安装直线导轨的时候，型材的上表面平面度能控制在每米0.2mm以内，不需要额外铣削加工面就能满足导轨的安装精度要求，中心圆孔还可以作为气动回路的内置气腔，在型材侧面攻丝接快插接头就能给设备上的气动元件供气，省去了外接气管的排布工作，整台设备的管线外露部分能减少60%以上，后期维护的时候排查气路故障也更方便。

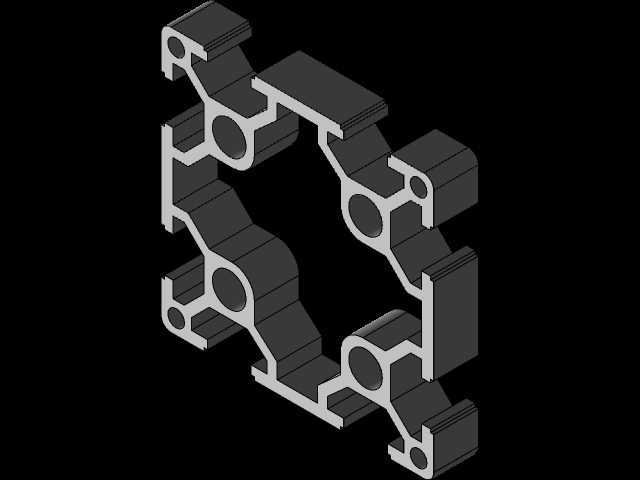

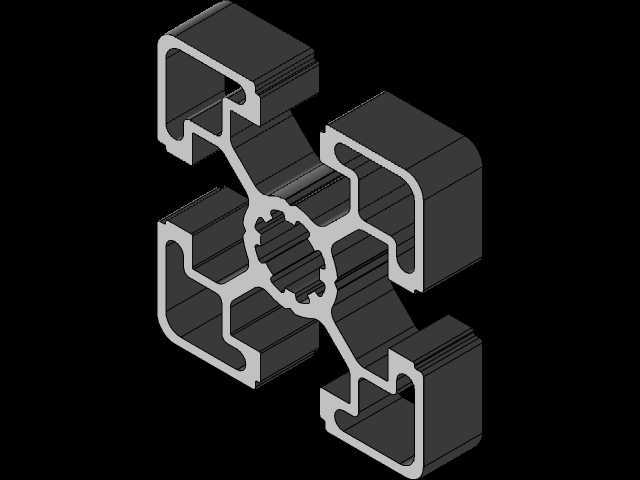

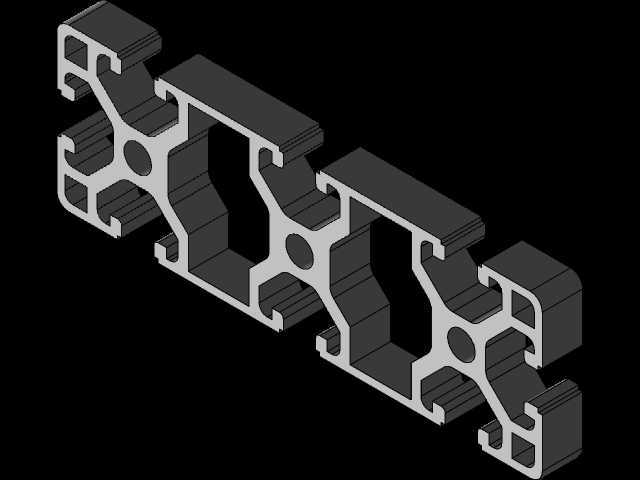

　　60x60规格的重型型材中心圆直径更大，壁厚达到了2.5mm，主要用来做大型设备的主立柱、大跨度龙门架的横梁，跨度2米以内的横梁用这款型材不需要加辅助支撑，静态承重能达到每米150kg以上，安装线性模组的时候，型材的槽口强度足够承受模组高速移动带来的冲击载荷，不会出现槽口变形导致的模组定位精度偏差问题。120x140的大截面型材属于重型支撑类基材，中心圆周围做了四组辐射状加强筋，主要用在大型自动化生产线的主框架、重型物料周转架的支撑梁，单根型材的长度可以做到6米，拼接的时候用专用的型材销钉定位，连接强度能达到焊接钢结构的80%，而且重量只有同尺寸钢结构的三分之一，安装的时候不需要大型吊装设备，两三个工人就能完成组装，后期生产线搬迁的时候拆解也很方便，不会像焊接钢结构那样切割后就无法重复利用。

　　这类挤压铝型材的设计核心其实是在米重和结构强度之间找平衡，中心圆结构一方面是作为挤压生产时的工艺孔，保证型材截面各个位置的出料速度一致，减少挤压后的型材变形，另一方面就是作为功能结构，满足走线、走气、安装连接件的实际需求，所有槽口的尺寸、安装孔的中心距都遵循工业铝型材的通用互换标准，不管是哪个厂家生产的同规格配件，都能直接安装使用，不需要做二次加工。平时做选型的时候，只要根据设备的负载大小、安装跨度选对应截面的型材，搭配对应的连接件，就能快速搭出满足刚度要求的设备框架，比用传统方管焊接的设计效率高很多，而且外观的一致性更好，不需要做表面喷漆处理，挤压出来的型材经过阳极氧化后就有很好的防锈、耐磨表现，在车间环境下使用十几年都不会出现表面锈蚀的问题。
