3030铝型材配套L型直角连接角件

　　在工业铝型材框架搭建的各类场景中，角连接件是决定框架整体刚性、连接可靠性的核心辅件之一，这款适配30x30规格铝型材的L型角支架，正是针对轻型铝型材机架的直角拼接需求开发的结构件。日常做设备外围护架、小型物料周转台架、桌面级工装定位架、传感器安装立架这类轻型铝型材结构时，很多新手会直接用螺栓配合端面攻丝做垂直连接，这种连接方式在承受侧向推力、长期受振动载荷时，很容易出现螺纹滑牙、拼接角度偏移的问题，尤其是框架上挂载小型气动元件、检测开关时，反复的启停振动会让连接位慢慢松垮，后期维护调校要耗费大量时间。

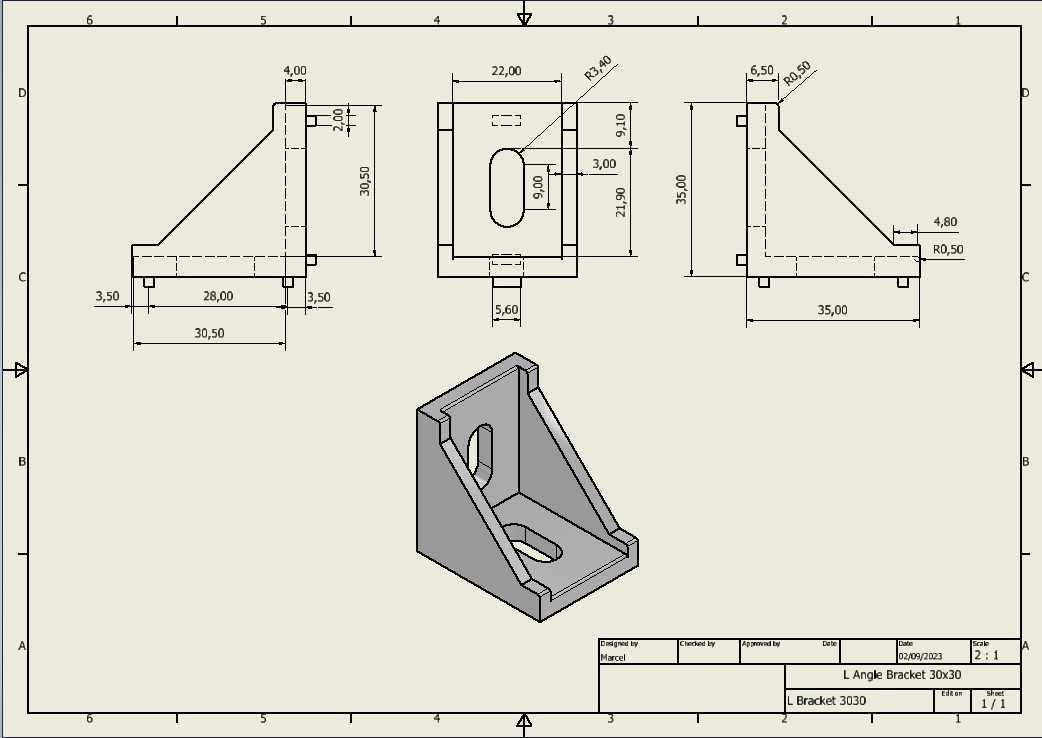

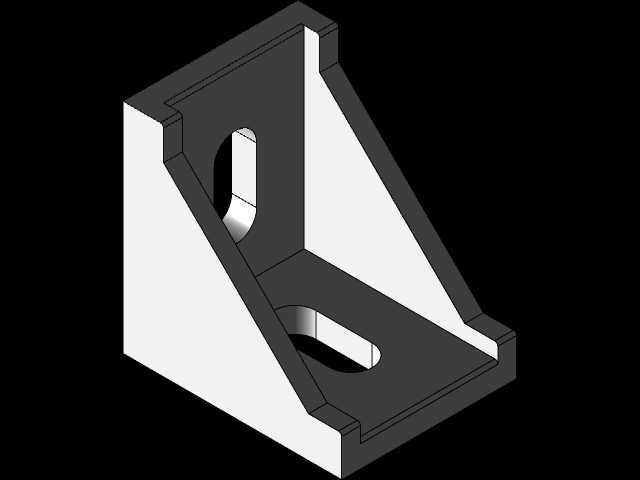

　　这款角支架采用L型直角结构，两个互相垂直的安装面分别贴合铝型材的相邻槽面，相当于给型材的直角拼接位额外增加了三角形加强支撑结构，能把垂直方向的载荷、侧向的倾覆力矩均匀分散到两根型材的槽体上，避免应力集中在型材端面的螺纹连接点上。从结构细节来看，两个安装面上都设计了长圆形的调节安装孔，这种孔型不是随便做的，实际装配时不需要一开始就把螺栓完全锁死，可以先把所有角件预套在型材槽内，调整好整根框架的对角线尺寸、确认各面垂直度之后再逐一锁紧，比圆孔角件的装配容错率高很多，哪怕型材下料时存在零点几毫米的长度误差，也能通过长孔的调节量抵消，不会出现孔位对不上装不上的情况。

　　角件的折弯内侧做了一体化的三角加强筋，从L型的内角位置一直延伸到两个安装面的中部，这个加强筋的厚度做了梯度设计，靠近内角的位置厚度更大，往安装面边缘逐渐收薄，既保证了角件本身的抗弯折强度，又不会因为加强筋过高顶到型材槽内的其他配件，比如槽内要走传感器线缆、装内嵌式螺母的时候，不会和加强筋产生干涉。实际选型时要注意安装边界，这款角件的两个安装面宽度刚好匹配30系列铝型材的槽面宽度，安装后不会突出型材的外表面，做设备外框架时不会刮到过往的操作人员，也方便后续在型材外侧安装亚克力门板、钣金护板，护板可以完全贴平型材表面，不需要额外给角件做让位缺口。

　　在自动化生产线的轻型工位架应用中，这类角件的使用量非常大，比如生产线旁的作业指导书挂架、小型物料盒的支撑挂架、光电开关的安装支架，都可以用这种角件搭配3030铝型材快速拼接，不需要做焊接、表面处理，拆改的时候只需要松开螺栓就能调整位置，比焊接钢结构的改造成本低很多。做三维建模时，要注意还原角件的安装孔位距离、加强筋的拔模角度，还有角件和铝型材槽的贴合间隙，实际生产中这个间隙一般控制在0.2mm以内，既保证装配时能顺利卡入，又不会因为间隙过大导致连接后出现晃动。另外角件的两个安装面的平面度也有要求，不能出现翘曲，否则锁死螺栓后会把型材拉变形，导致整根框架的直线度超差。很多人做铝型材框架设计时容易忽略角件的承载上限，这款30规格的角支架适合用在静态载荷不超过15kg的连接位，如果是要承载更重的工件，就要选更大规格的角件或者加额外的支撑臂，不能盲目用小角件承重，否则长期使用会出现角件变形、框架垮塌的风险。在做阀组安装架这类靠近气动元件的结构时，这款角件的安装孔刚好可以适配M6的T型螺栓，和30系列铝型材的通用配件完全兼容，不需要单独采购特殊规格的紧固件，现场装配时可以和其他铝型材配件通用，减少备件的种类。
