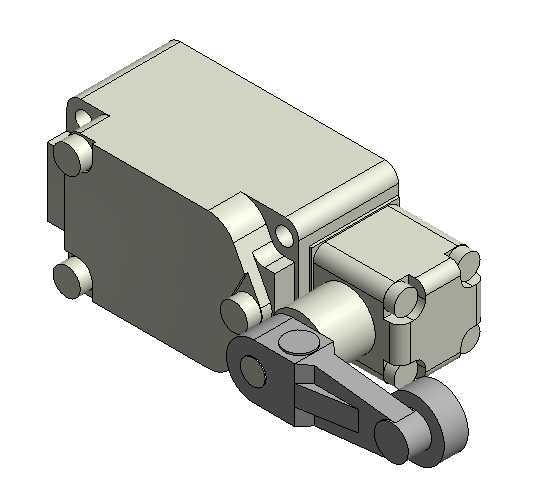

韩荣HY-M908滚轮摆杆式限位开关结构

　　在自动化生产线的工位挡停、输送线的行程边界防护、机床夹具的到位确认这类场景里，滚轮摆杆式限位开关是出现频率极高的位置检测元件，这款韩荣HY-M908的结构设计，刚好覆盖了这类通用场景下的多数安装与使用需求。从实际使用的角度看，这类限位开关不需要额外供电触发，依靠机械结构的硬接触传递位置信号，在强电磁干扰、油污粉尘较多的车间环境里，比非接触式传感器的抗干扰表现更稳定，不会出现信号误触发导致的设备撞机、工位错位问题。

　　从结构设计逻辑来看，这款开关的主体采用方正的压铸壳体，边角做了圆弧过渡处理，既可以在安装时避免尖锐边角划伤操作人员，也能减少壳体在磕碰时的应力集中，提升外壳的抗冲击能力。壳体侧面预留的两个圆柱形安装凸台，是用来穿装固定螺栓的，凸台的高度刚好匹配常规安装板的厚度，安装时不需要额外加装衬套就能保证螺栓锁紧后壳体不会发生偏移，安装孔的中心距按照行业通用的限位开关安装尺寸设计，可以直接替换同规格的老旧开关，不需要重新在设备机架上打孔，大幅降低现场改造的工作量。

　　前端的摆杆组件是这款开关的核心触发结构，摆杆末端采用尼龙包覆的金属滚轮，滚轮的转动阻尼经过调校，当设备运动部件触碰滚轮时，滚轮会顺着接触方向滚动，不会和运动部件发生硬摩擦，既可以减少摆杆的磨损，也能避免刮伤设备工件的表面。摆杆和壳体内部触点机构的连接部位做了密封处理，能够阻挡车间里的切削液、粉尘进入壳体内部，避免触点氧化接触不良。摆杆的触发角度设置在合理区间，既不会因为轻微的设备振动误触发，也不会因为触发行程过大导致开关内部结构被撞坏，当运动部件离开滚轮后，摆杆会依靠内部的复位弹簧自动回到初始位置，等待下一次触发。

　　壳体尾部的接线腔采用阶梯式的出线结构，接线时可以根据现场布线需求选择不同方向的走线方式，接线端子的间距符合电气安全规范，不同极性的接线端子之间设置了绝缘隔挡，避免接线时线头搭接造成短路。整个开关的外形尺寸控制得比较紧凑，在设备的狭窄安装空间里也能布置，不会和周边的管线、其他元件发生干涉。安装边界方面，除了侧面的两个螺栓安装位，壳体底部也做了平整的安装基准面，既可以侧面贴装在设备立板上，也可以底面固定在水平安装支架上，两种安装方式都能保证摆杆的触发方向和设备运动方向匹配，不会出现侧向受力导致摆杆弯折的问题。

　　在实际选型适配的时候，需要注意摆杆的初始角度要和设备运动件的触碰位置对齐，滚轮的中心高度要和运动件的触碰面高度差控制在允许范围内，避免出现触碰不到或者过压撞坏摆杆的情况。这款开关的内部触点采用常开常闭双组配置，可以同时接入设备的到位信号回路和超限防护回路，不需要额外并联继电器扩展触点，简化电气接线的复杂度。壳体的表面做了哑光喷塑处理，不容易沾染油污，日常维护时只需要用干布擦拭表面的灰尘即可，不需要拆解壳体做内部清洁，适合在普通机加工车间、装配生产线、物流输送线这类常规工业环境下长期使用，能够稳定完成位置到位检测、行程超限保护、工位状态确认这类基础的检测功能。
