TR20×4梯形传动丝杠三维结构

　　在做直线传动类设备的结构选型时，梯形丝杠是成本控制优先场景下绕不开的传动部件，这款TR20×4规格的梯形丝杠，适配多数中低速、载荷适中的直线进给工况，从工装夹具的位移调节，到小型输送线的顶升机构，再到轻工设备的进给单元，都能见到这类规格丝杠的应用。不同于滚珠丝杠的点接触滚动传动，梯形丝杠依靠牙型面的滑动摩擦实现旋转运动到直线运动的转换，本身具备一定的自锁特性，在垂直安装的工况下，哪怕没有额外的制动结构，也能避免负载自行下滑带来的安全隐患，这一点在很多手动调节、低速升降的设备结构里，是非常实用的特性。

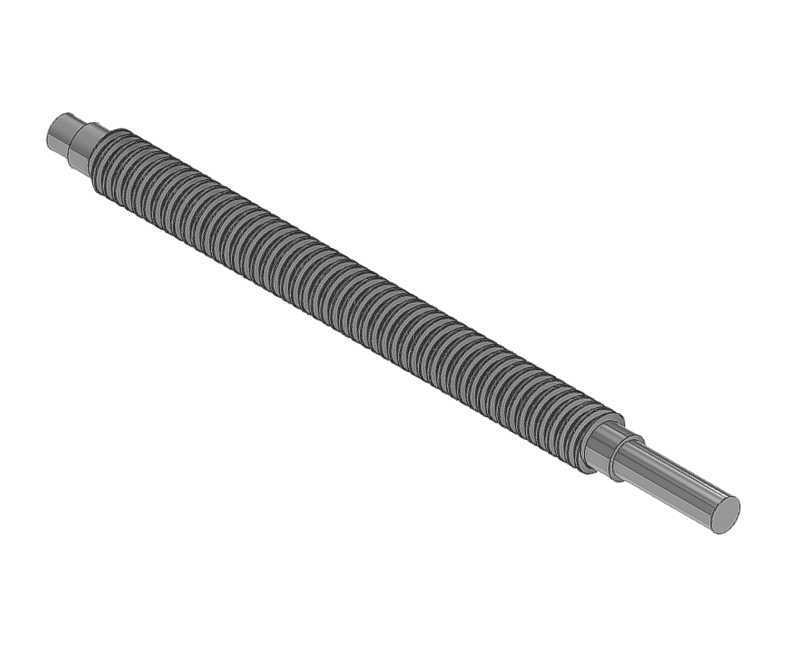

　　从结构设计来看，这款丝杠采用公称直径20mm、导程4mm的单头梯形螺纹设计，牙型角符合通用梯形螺纹标准，螺纹段做了等距连续排布，两端预留的光轴段是安装配合位，一端用于和驱动端的联轴器、手轮或者带轮连接，另一端作为支撑端适配轴承座安装，光轴段的直径小于螺纹大径，装配时可以直接从支撑端穿入，不需要旋转着拧过轴承位，能有效避免装配过程中碰伤螺纹牙型。整个杆身的同轴度公差控制在适合通用传动的精度等级，既不会因为过高的精度要求抬升加工成本，也能满足常规设备的传动平稳性需求，不会出现运转时卡滞、爬行的问题。

　　实际选型应用时，首先要确认安装边界的尺寸匹配：丝杠的总长度要适配设备的有效行程，预留出两端支撑结构的安装空间，螺纹段的有效长度要覆盖设备需要的最大直线位移，避免出现行程走到极限位置时螺母脱出螺纹段的问题。两端光轴的直径要和选配的支撑轴承内径匹配，驱动端的轴段长度要适配所选联轴器的夹紧长度，键连接的结构还要提前核对键槽的尺寸公差，避免装配时出现干涉。和这款丝杠配套的梯形螺母，通常可以选锡青铜或者耐磨尼龙材质，锡青铜螺母耐磨性能好，适合有一定连续运转需求的工况，尼龙螺母自带润滑性、运行噪音低，适合手动调节、低速轻载的场景。

　　设计建模过程中，螺纹段的处理要贴合实际加工逻辑，不能为了建模方便简化牙型结构，梯形螺纹的牙顶间隙、牙侧角度都要符合标准参数，否则后续出工程图加工时，会出现牙型不匹配导致螺母无法旋合的问题。两端的轴肩位置要做退刀槽设计，对应螺纹加工的退刀需求，轴端要做倒角处理，既方便装配时导入轴承和联轴器，也能避免锐边划伤操作人员。很多新手建模时容易忽略丝杠的直线度要求，把杆身做成理想的直杆，但实际加工中长径比偏大的丝杠会存在一定的挠度，在做装配仿真时，要预留足够的支撑间距，避免丝杠运转时因为挠度过大出现振颤，影响传动精度和使用寿命。

　　在具体的应用场景里，这类TR20×4的梯形丝杠经常用在包装设备的挡料机构调节、木工机械的进给定位、工装夹具的夹紧位移、检测设备的探头升降结构里，相比同规格的滚珠丝杠，它的抗污染能力更强，哪怕工况里有少量粉尘、切屑，也不会像滚珠丝杠那样因为异物进入滚道造成快速磨损，日常维护只需要定期在螺纹面涂抹润滑脂即可，不需要复杂的密封防护结构，对于维护条件一般的车间环境非常友好。另外它的导程4mm意味着驱动端每旋转一周，螺母直线移动4mm，这个传动比既可以保证手动调节时的进给精度，也能适配低速电机驱动的进给速度，不会出现导程过大导致调节精度不足，或者导程过小导致进给速度太慢的问题。

　　做结构校核的时候，要重点关注丝杠的压杆稳定性，尤其是长行程垂直安装的场景，要根据最大轴向载荷计算丝杠的临界转速和临界压缩载荷，必要时增加中间支撑结构，避免丝杠受压出现弯曲失稳。螺纹面的接触应力也要根据实际载荷核算，确保配套螺母的使用寿命满足设备的设计周期，对于频繁正反转的工况，要考虑螺纹副的间隙问题，可以选用剖分式可调间隙的螺母结构，补偿磨损带来的反向空程，提升传动精度。安装时要保证丝杠轴线和导轨的平行度公差，否则会出现螺母运动卡滞、磨损加快的问题，支撑端的轴承要选用合适的角接触轴承或者深沟球轴承，承受径向载荷的同时，抵消丝杠运转时的轴向窜动。
