6A额定三脚电器插头结构设计

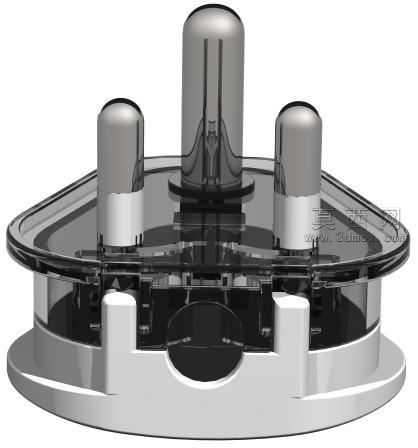

本作品为6A额定电流规格的三脚电器插头三维建模设计，整体采用符合日常家用电源连接标准的三角排布插脚结构，建模过程中严格遵循低压电器接插件的尺寸规范，先通过草图绘制确定三个插脚的相对位置与基座轮廓，再通过拉伸、倒角等基础特征构建插脚的圆柱主体与基座的分层结构。材质设置上，三个导电插脚采用金属亮面镀铬材质，还原铜质插脚镀镍后的金属光泽与导电属性，基座上层采用半透明深灰PC材质，可直观展现内部的接线端子与固定结构，下层基座采用哑光浅灰ABS绝缘材质，区分不同功能部件的材质特性，渲染时采用柔和的环境光与顶光结合，既突出金属插脚的高光质感，也清晰呈现半透明层内部的结构细节。结构设计上，三个插脚呈等腰三角分布，中间较长的插脚为接地极，两侧较短的为零火线极，插脚根部设置有加厚的固定凸台，嵌入上层半透明基座内保证连接强度，基座内部预留了接线端子的安装空间与导线走线槽，下层基座设置有卡扣结构与上层扣合，无需额外螺丝即可完成壳体装配，同时基座边缘做了圆角过渡处理，避免使用时的锐边划伤。设计思路围绕小电流家用插头的实用性与安全性展开，在满足6A额定载流的结构强度前提下，优化插脚与基座的配合公差，保证插脚的垂直度与插拔力符合行业标准，半透明上层的设计既可以直观展示内部接线结构，也方便生产过程中的质检排查，整体建模比例精准，各部件之间的装配间隙合理，可直接用于插头产品的结构验证、开模参考以及电器连接相关的教学演示场景。
