Amarok转向连接夹具优化结构设计

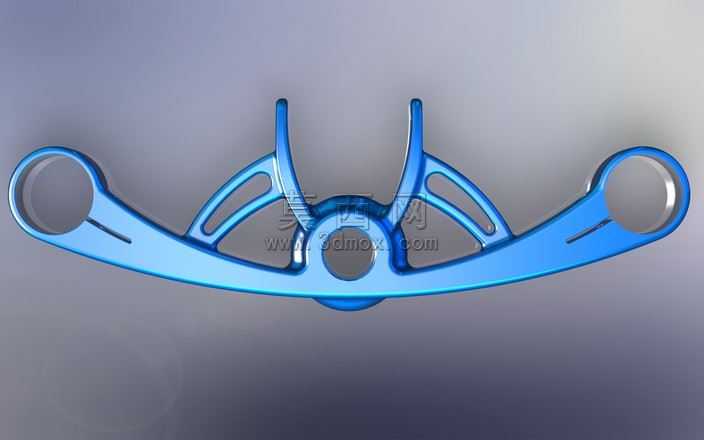

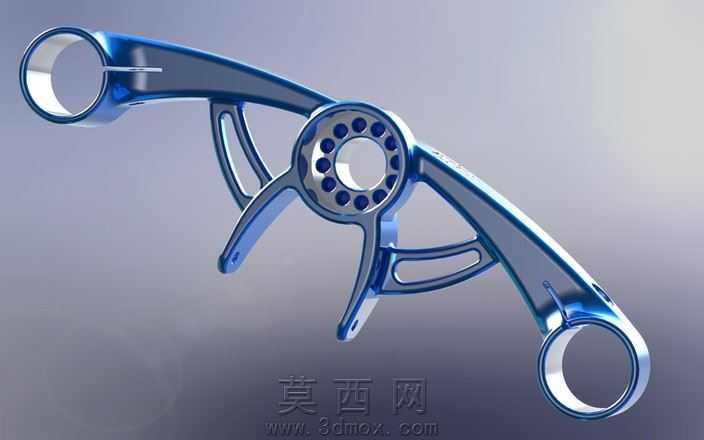

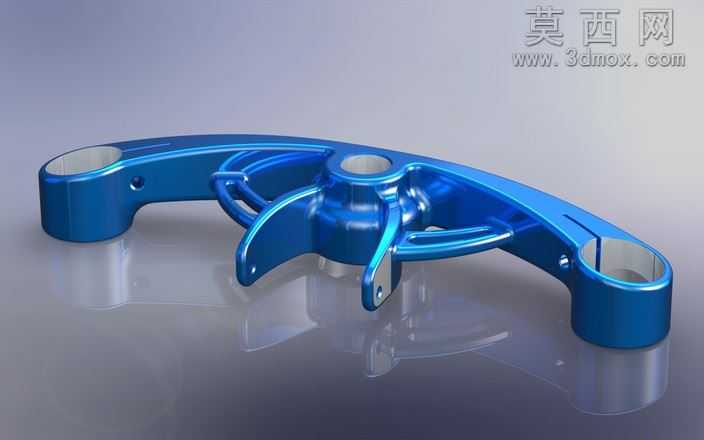

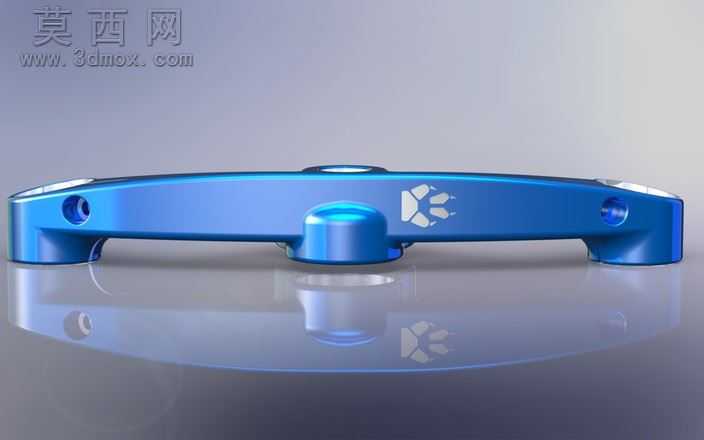

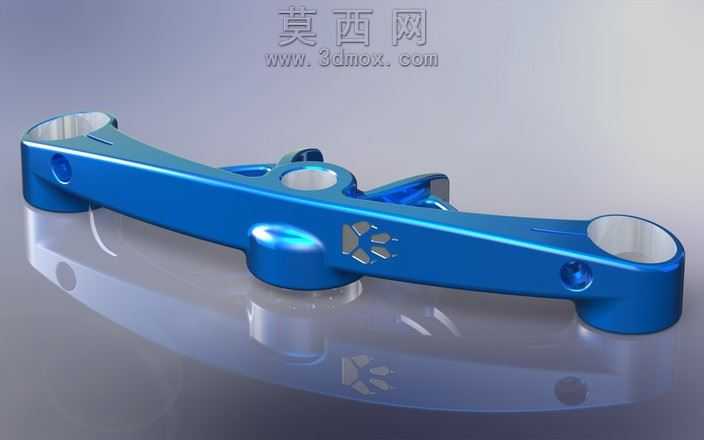

本作品为Amarok转向系统配套的连接夹具优化版本三维建模设计，整体采用一体化流线型结构布局，在三维建模过程中优先对原有版本的受力薄弱区域进行结构强化，通过增加支撑肋板的方式提升整体刚性，同时兼顾轻量化设计需求，在非受力区域做了镂空减重处理，避免不必要的材料冗余。建模阶段严格遵循机械加工工艺要求，两端的轴孔同轴度公差控制在合理区间，孔位边缘做了倒角处理，既方便装配时的轴件导入，也能消除应力集中风险，中部的连接基座与两侧臂体采用平滑圆弧过渡，避免直角结构带来的应力断裂隐患。材质渲染部分选用了亮面阳极氧化蓝色金属材质，还原了铝合金硬质氧化后的表面质感，搭配高反光地面环境做渲染输出，清晰呈现零件的曲面轮廓与结构细节，金属表面的细微反光与倒角处的高光过渡自然，能够直观展现零件的加工成型效果。结构设计上针对747克转向山令人唏嘘的初代版本问题做了针对性改进，在臂体与中部基座的连接位置增加了多道弧形加强筋，既提升了夹具承受径向载荷的能力，也优化了转向动作时的力传导路径，减少局部受力过载的情况。零件上预留的安装孔位都做了沉头设计，适配标准紧固件的安装要求，侧边的开槽结构用于装配时的锁紧定位，能够保证夹具安装后与转向部件的配合精度，避免使用过程中出现松动移位的问题。整体建模过程中对所有配合面都做了公差预留，确保后续生产加工后的零件能够顺利完成装配，各曲面之间的连续性达到G2级别，既保证了外观的流畅度，也符合数控加工的走刀路径要求，减少后续加工的工序复杂度。
