嵌入式数显温控调节装置结构设计

　　在工业温控配套、小型实验设备、民用加热制冷装置的电控系统搭建中，这类嵌入式数显温控装置是核心的温度闭环控制部件，区别于大型PLC集成温控模块的方案，这类独立温控单元不需要复杂的编程组态，直接接入温度传感器与执行机构即可完成温度控制逻辑，在小型恒温箱、工业电加热台、水族温控系统、小型制冷机组、烘焙设备、3D打印热端温控等场景中应用极为广泛，能够独立完成温度采集、偏差计算、控制量输出的全流程工作，不需要额外搭配主控单元即可独立运行，极大降低了小型温控类设备的电控开发门槛。

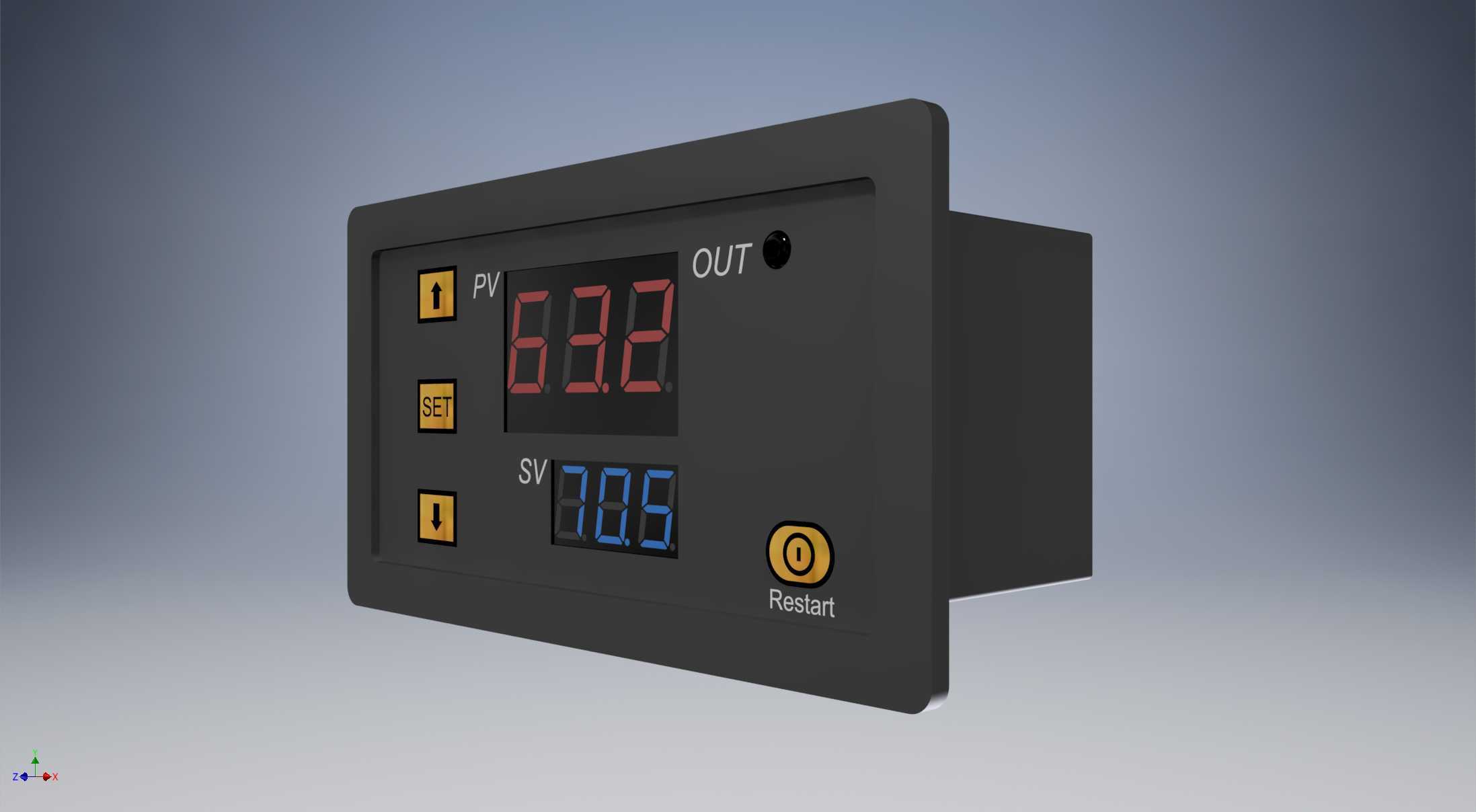

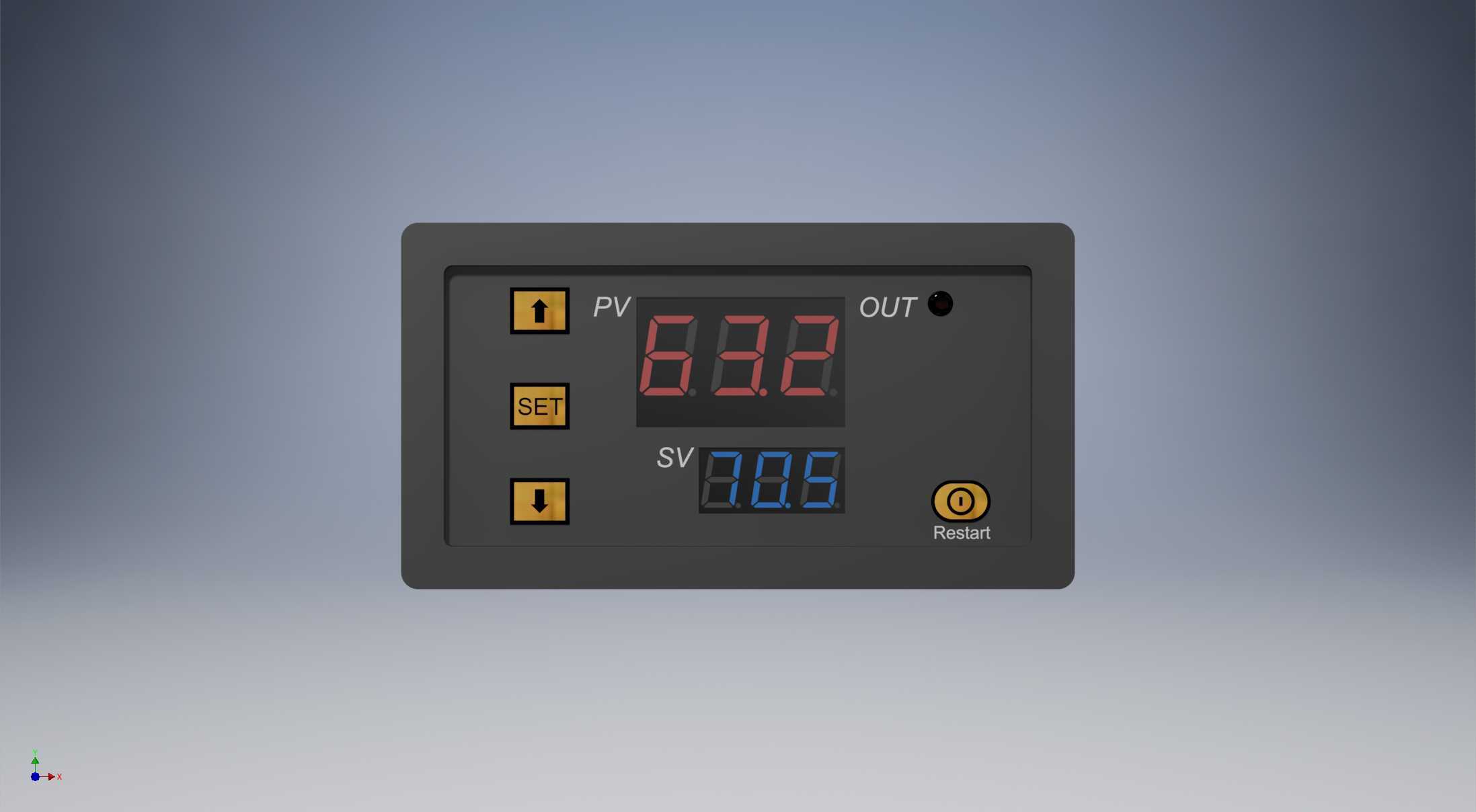

　　从实际功能逻辑来看，该装置采用双数码管显示架构，上方红色数码管对应PV过程值，也就是当前传感器采集到的实时温度数值，下方蓝色数码管对应SV设定值，也就是用户预设的目标控制温度，通过面板上的SET设置按键配合上下调整按键，即可完成目标温度、控制回差、输出延时等核心参数的设定，面板右侧的重启按键可以在参数设置错乱或者控制逻辑锁死时快速复位设备，OUT指示灯用于直观显示当前控制输出的通断状态，当实时温度低于设定值且达到回差阈值时，输出端接通，驱动外接的加热或者制冷执行机构工作，当实时温度达到设定值区间时，输出断开，实现稳定的恒温控制，这种位式控制逻辑结构简单、可靠性高，不需要复杂的PID参数整定，非常适合对温控精度要求在±1℃区间内的通用场景，维护成本极低，普通操作人员经过简单说明即可完成参数调整。

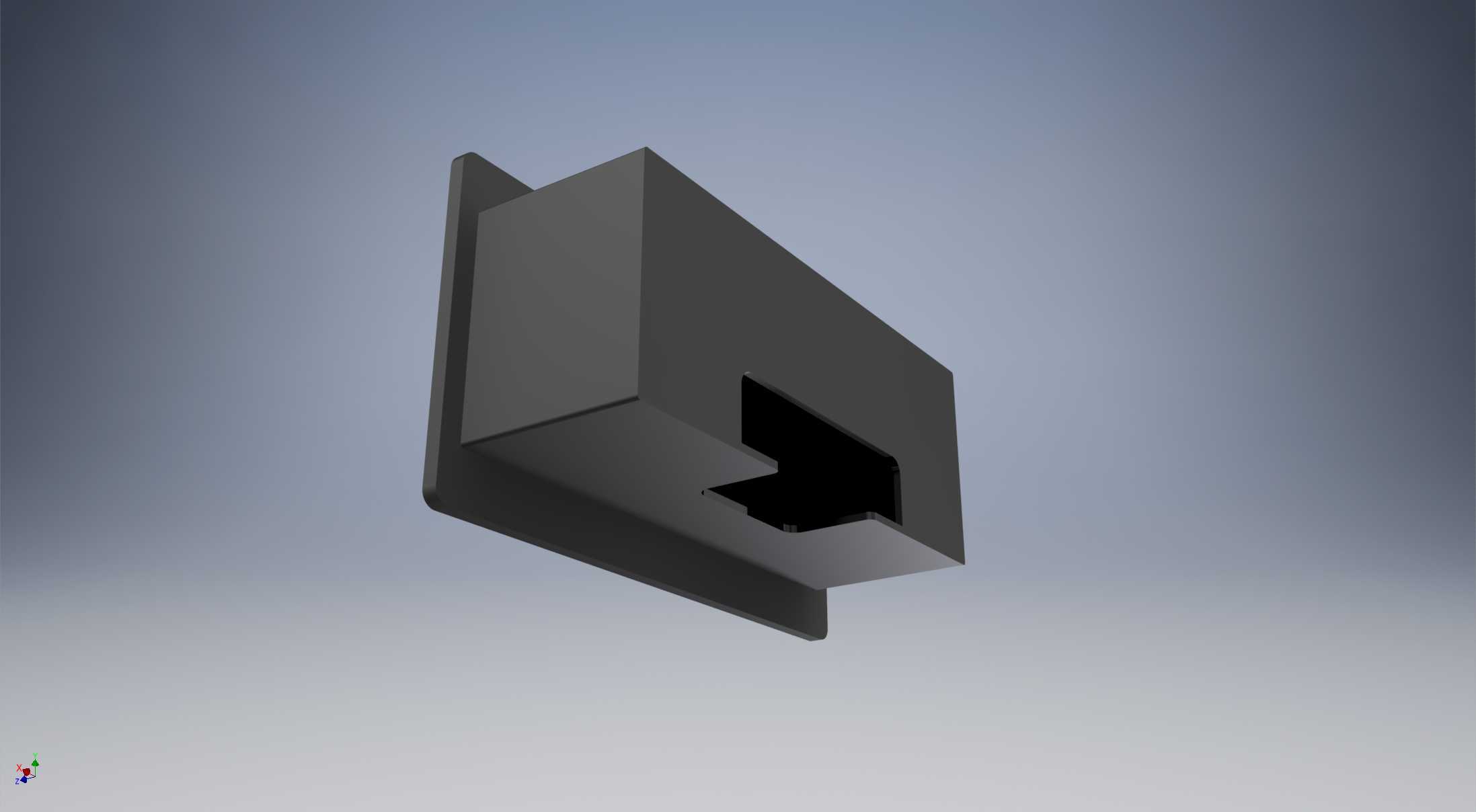

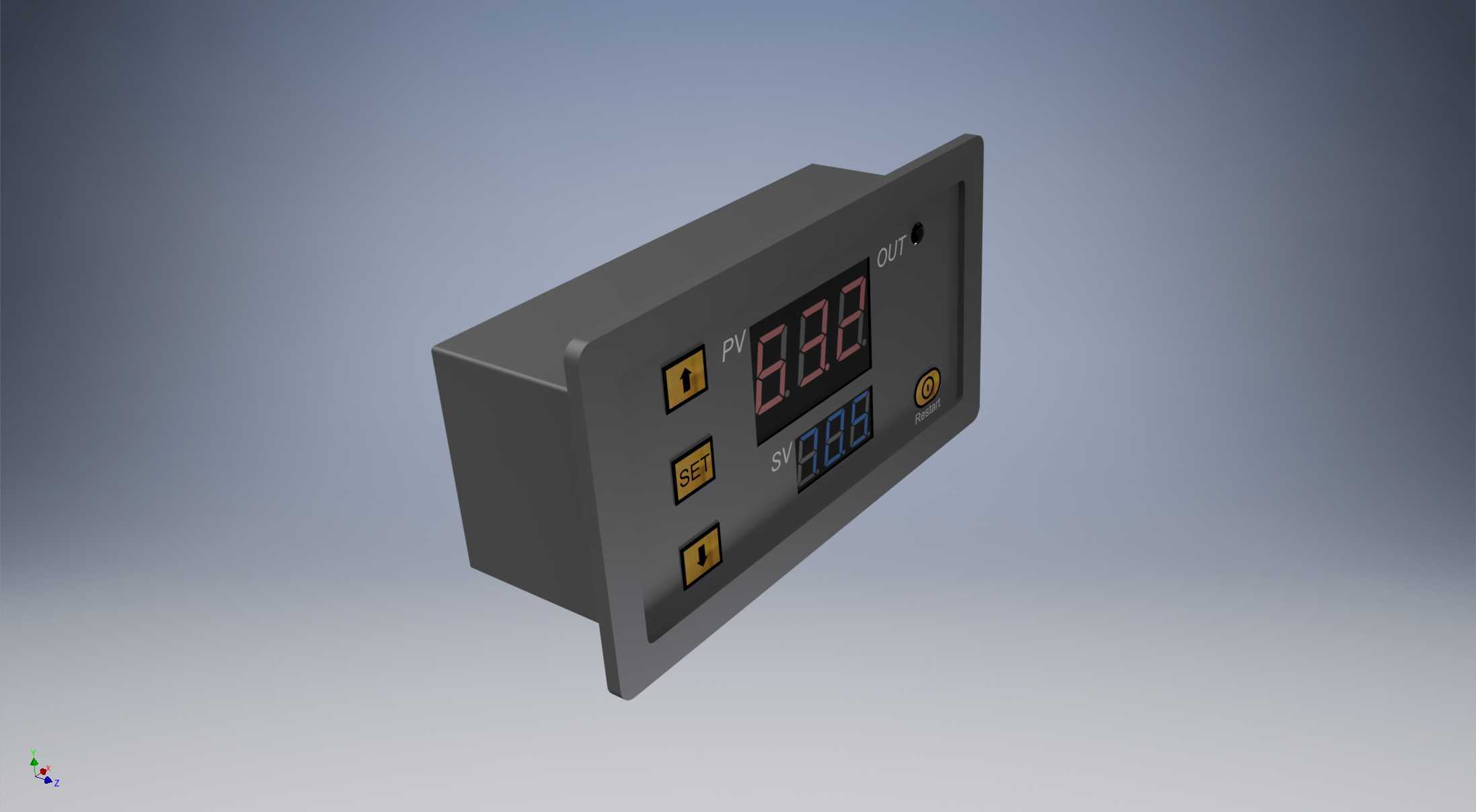

　　在结构设计层面，该装置采用标准的嵌入式面板安装结构，前面板为矩形平面设计，安装时只需要在设备的电控面板上开出对应尺寸的矩形安装孔，将温控器主体从面板前方推入安装孔，通过侧边的卡扣或者安装压片即可完成固定，不需要额外的螺丝固定，安装效率极高，前面板与安装面贴合后能够达到基础的防尘防护效果，适配常规工业设备的电控面板安装要求。主体外壳采用阻燃ABS工程塑料注塑成型，外壳做了哑光黑表面处理，能够减少工业现场光线反射对数码管读数的干扰，同时塑料外壳具备良好的绝缘性能，能够避免电控系统的漏电风险，内部电路板通过卡扣结构固定在外壳内部，前后壳采用卡扣配合少量自攻螺丝的连接方式，既方便生产组装，也便于后期故障时的拆解维修。面板上的按键采用轻触式硅胶按键，按键行程适中，反馈清晰，具备一定的防油防水能力，适配工业现场可能存在的少量油污、飞沫溅落的使用环境，数码管采用高亮度贴片数码管，红色与蓝色的显示区分度极高，操作人员在距离设备3-5米的位置即可清晰读取当前温度数值与设定数值，不需要凑近观察，提升了设备巡检的效率。

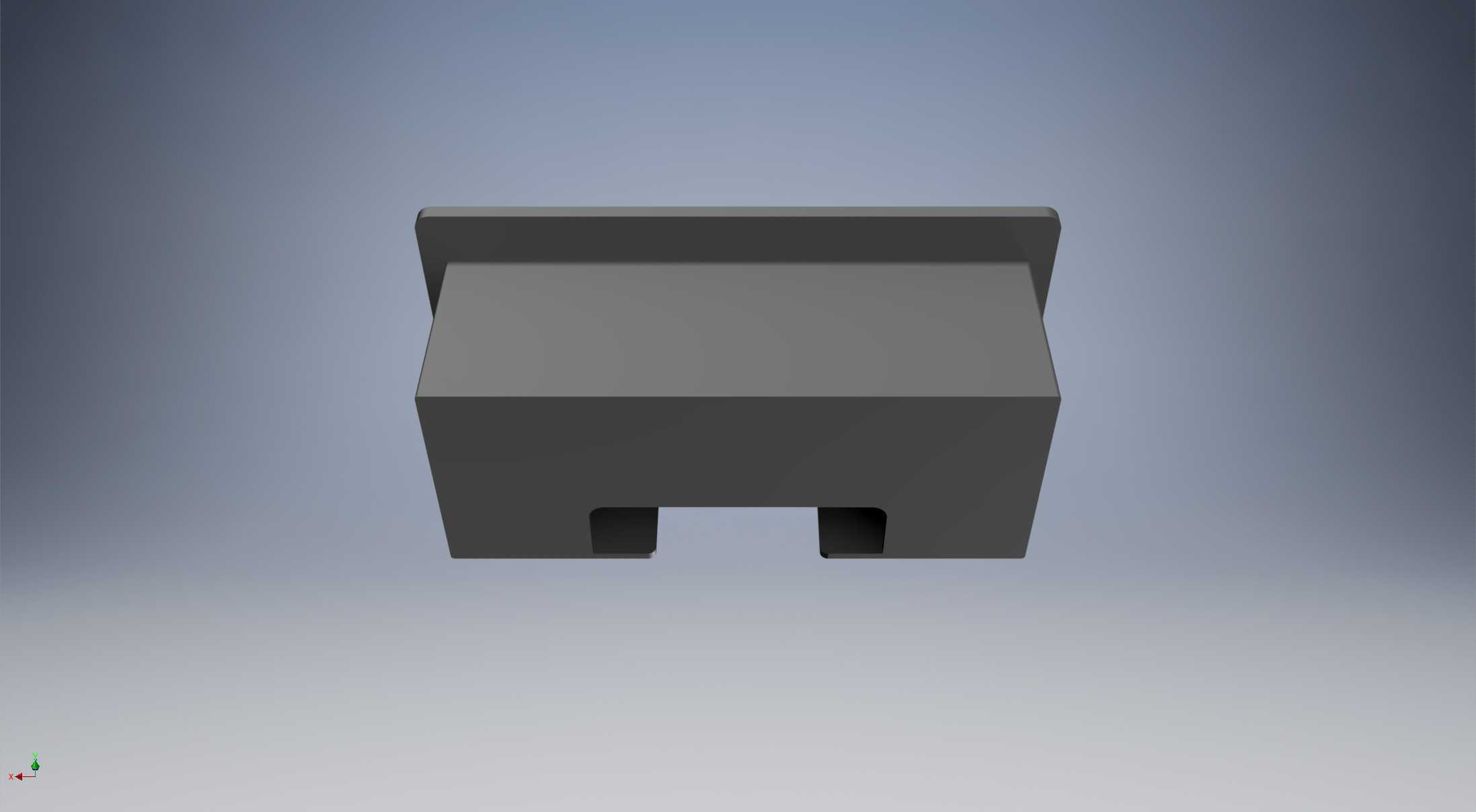

　　从安装边界与尺寸适配来看，这类温控装置的主体部分为长方体结构，嵌入安装后主体部分位于电控面板后方，不会占用设备操作面的额外空间，后方的接线端子区域预留了足够的接线空间，方便接入温度传感器探头、电源进线、输出控制线等线路，接线端子采用螺丝压接结构，能够适配0.5-1.5平方毫米的多股铜芯线，接线牢固可靠，不会因为设备运行的振动出现松脱问题。在结构建模过程中，需要重点关注前面板与安装孔的配合公差，前面板的边缘尺寸要略大于安装孔尺寸，保证安装后前面板能够完全覆盖安装孔的缝隙，同时嵌入部分的尺寸要略小于安装孔尺寸，预留0.2-0.3mm的安装间隙，避免因为注塑件的成型公差导致安装卡滞，面板上的数码管开窗位置要与内部电路板上的数码管位置精准对齐，避免出现显示偏移、漏光的问题，按键的位置要与内部轻触开关的位置完全对应，保证按键按下时能够准确触发开关，不会出现按键卡滞、按不动的问题。外壳的壁厚设计控制在1.8-2mm区间，既保证足够的结构强度，在安装拧紧压片时不会出现外壳变形，也不会因为壁厚过厚导致材料成本不必要的增加，外壳的边角处做了R2-R3的圆角处理，避免注塑成型时出现应力集中，也能避免安装时尖锐边角划伤操作人员。

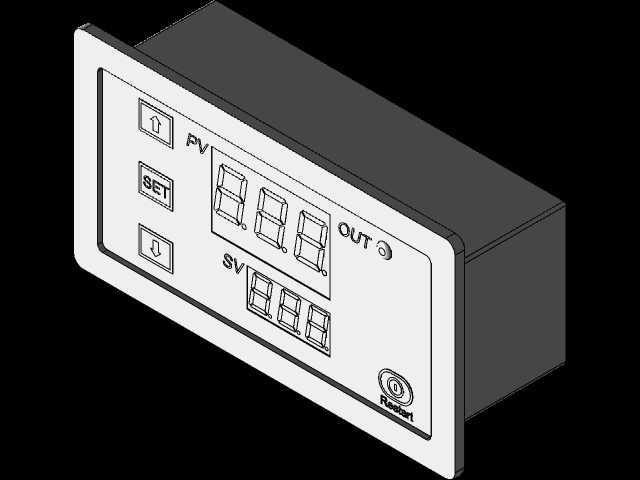

　　在实际选型配套时，这类温控装置因为结构紧凑、功能独立、安装便捷，不需要复杂的外围电路支持，成为很多中小型设备厂商的首选温控部件，相比集成式的温控方案，独立式温控器的替换成本极低，当设备出现温控故障时，只需要拆下故障单元，替换同型号的产品即可完成维修，不需要对整个电控系统进行调试，大幅降低了设备的售后维护成本。建模过程中对外壳表面的丝印标识做了精准还原，包括PV、SV标识、OUT标识、按键功能标识、重启按键标识，这些标识在实际生产中采用丝网印刷工艺印制在面板表面，建模时还原这些细节能够让模型在用于产品装配模拟、宣传渲染时具备更高的真实度，接线端的位置、安装卡扣的结构也按照实际产品的装配逻辑做了还原，能够直接用于设备电控面板的开孔设计、装配干涉检查，不需要设计人员再手动测量产品尺寸，大幅提升电控系统的设计效率。
