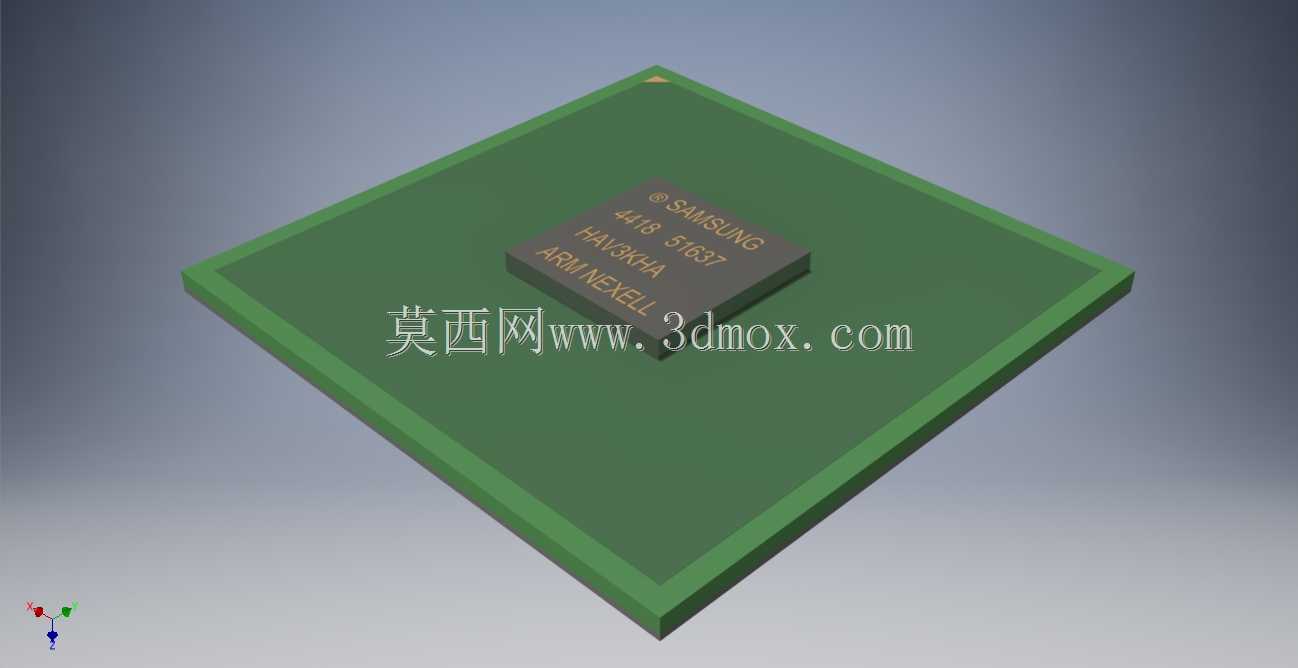

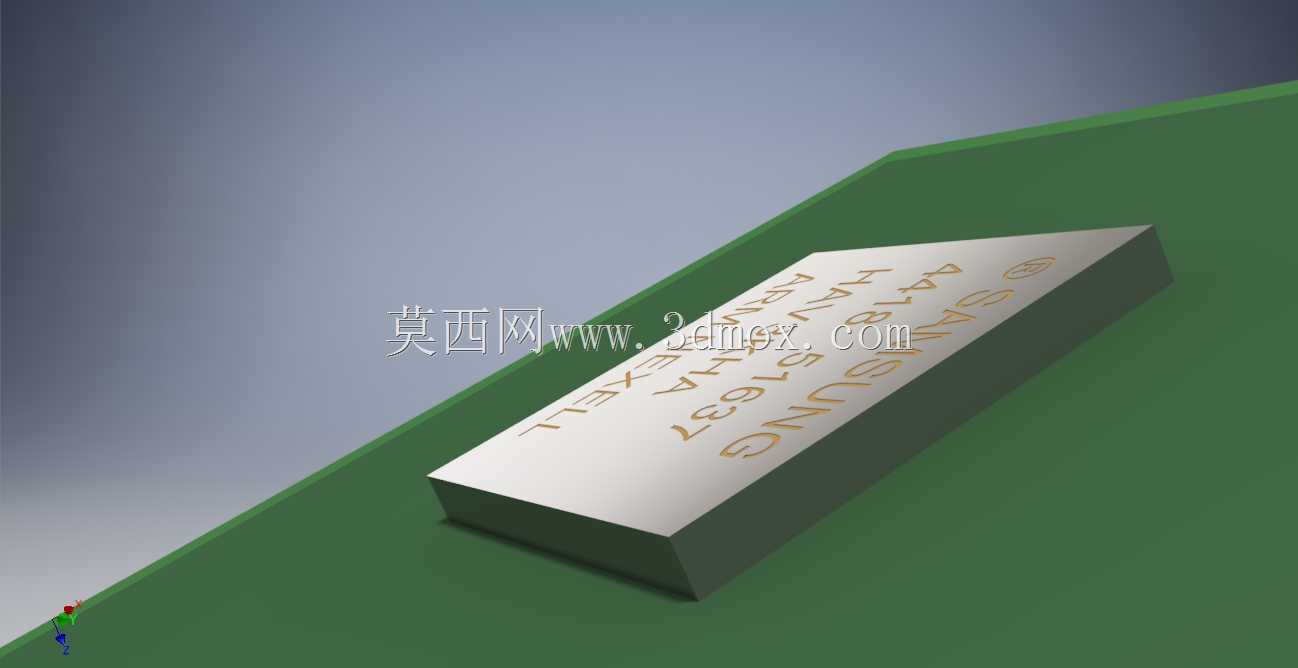

三星S5P4418ARM处理器封装结构

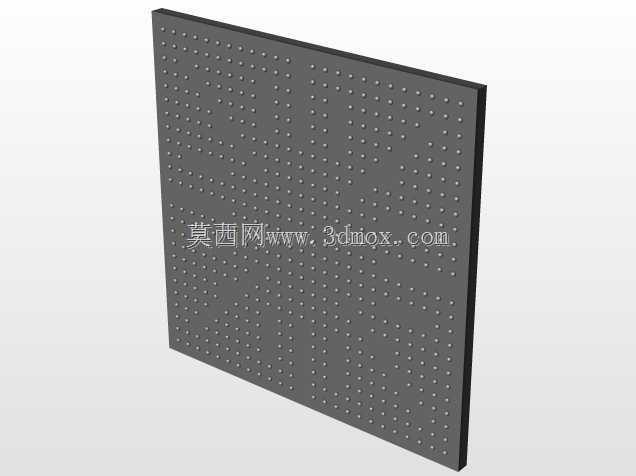

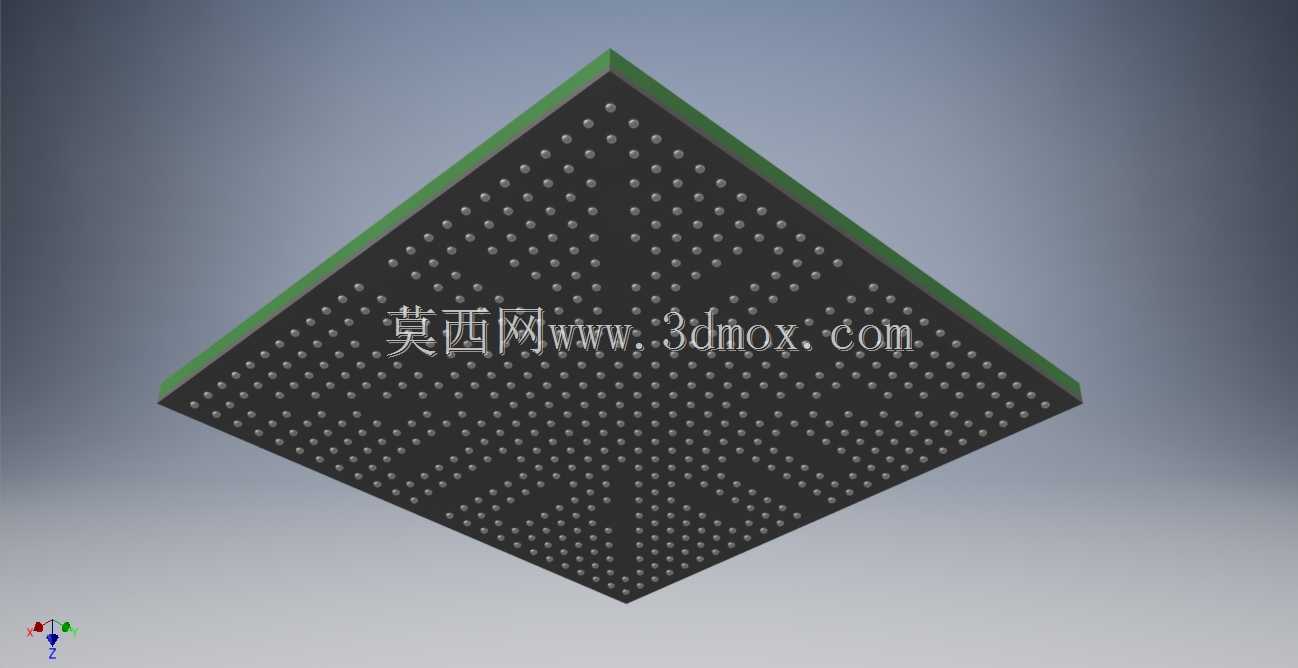

这款ARM处理器的三维结构还原，重点围绕BGA封装的实体特征搭建，建模过程中优先考虑了电子装联场景下的适配需求，不管是做消费类移动设备的主板堆叠设计，还是嵌入式工控板、Pi板这类开发板的布局验证，都能直接调用该模型完成干涉检查、空间预留的相关工作。从实际应用场景来看，这类ARM核心处理器常作为移动手持终端、工业触控一体机、开源开发板的运算核心，建模时特意还原了BGA焊球的阵列排布规律，焊球间距、芯片本体厚度都按照实际量产的封装尺寸做了等比例复刻，能直接用于PCB布局阶段的封装匹配校验，避免结构设计阶段出现芯片与周边屏蔽罩、散热件的空间冲突。设计思路上没有做多余的外观美化，完全围绕工程应用需求搭建：芯片本体的方正外形、底部焊球的矩阵排列都严格对应实物的物理边界，没有添加非必要的装饰特征，保证模型导入各类三维装配环境时不会出现冗余面、破面的问题，能直接参与整机的装配约束。从安装边界来看，芯片本体的长宽尺寸、厚度公差都参考了官方封装手册的标称值，底部焊球的突出高度也做了精准还原，结构工程师在做主板堆叠时，可以直接用这个模型预留芯片的安装空间，同时匹配散热片、屏蔽罩的安装位置，不需要再额外测量实物尺寸调整装配间隙。实际选型验证过程中，这类BGA封装的处理器对安装空间的平整度要求较高，模型特意保留了芯片本体的平面度特征，方便工程师在做结构设计时，提前考虑PCB焊盘的平整度要求、焊球焊接的高度余量，避免后期量产时出现虚焊、装配干涉的问题。对于做嵌入式硬件开发、结构堆叠的工程师来说，这个模型可以直接导入装配环境，完成核心板与外围接口、存储芯片的布局排布，提前验证各元件之间的安全距离，减少打样阶段的结构修改次数，缩短产品的开发周期。
