便携式迷你数字吊秤结构设计方案

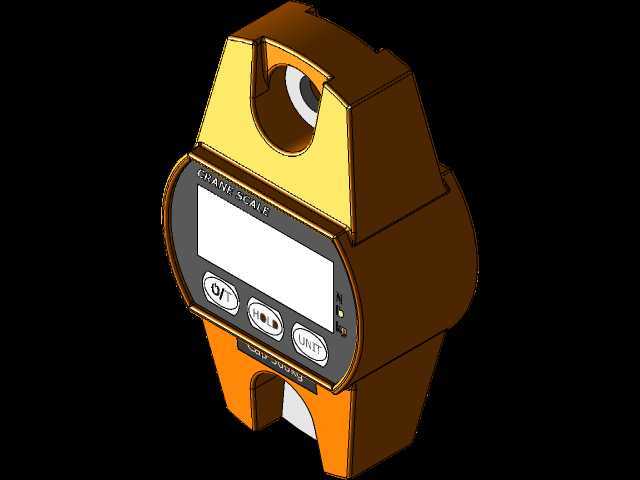

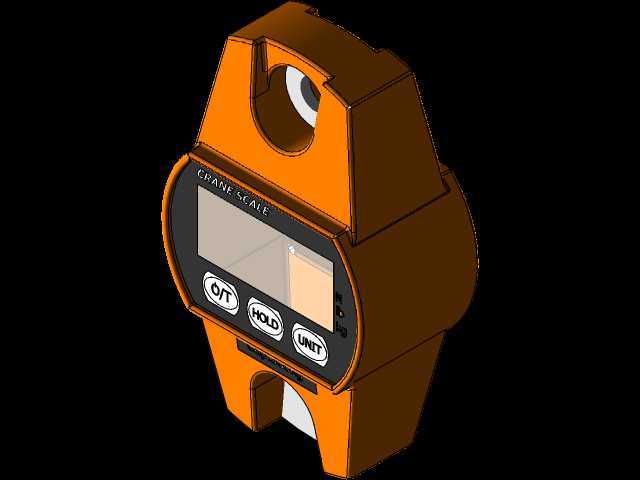

　　在零散货物称重、小型仓储盘点、户外作业临时称重这类场景里，大吨位吊秤的便携性短板非常明显，这类场景单次称重载荷通常不高，但对称重设备的携带便捷性、读数直观性、操作简易度要求很高，这款迷你数字吊秤的设计，正是瞄准这类细分称重需求做的定向优化。从结构布局来看，整机采用一体化注塑壳体搭配内置承力骨架的设计，顶部的挂接孔做了圆弧过渡加厚处理，挂接孔的内径尺寸适配常规的卸扣、吊装带挂环，安装时不需要额外定制转接件，直接挂入承重挂点即可完成安装固定，挂接孔周边的壳体做了加厚筋位延伸，承力路径直接从挂接孔传递到内置的称重传感器，避免壳体受力产生形变影响称重精度。

　　正面的操作区域做了下沉式防护设计，显示屏区域略高于操作按键，按键采用软胶包覆的防水结构，三个功能按键分别对应去皮、数据锁定、单位切换功能，操作逻辑贴合一线作业人员的使用习惯，不需要复杂的培训就能快速上手，去皮功能可以快速扣除吊具、包装物的重量，直接读取货物净重；数据锁定功能可以在起吊后数值稳定时锁定读数，避免吊物晃动导致数值跳变难以读取；单位切换功能支持公斤、磅等常用称重单位切换，适配不同场景的计量习惯。下部的吊钩连接位做了隐藏式设计，吊钩转轴内置在壳体下部的腔体内，避免转轴外露积灰、卡滞，同时壳体下部的开口尺寸做了限位设计，吊钩摆动角度控制在合理范围内，避免吊物过度摆动导致传感器受侧向力损坏。

　　从外形尺寸来看，整机的握持部分做了圆弧收腰处理，单人单手握持即可完成携带、挂接操作，整机重量控制在单手可轻松拎取的范围，不需要额外的搬运辅助，适合随车携带、流动作业使用。设计过程中重点考虑了户外使用的防护需求，壳体的合缝处做了止口防水结构，显示屏表面覆盖透明防护面板，避免作业过程中磕碰、溅水损坏内部电子元件，承力骨架采用高强度合金材质，在保证结构强度的前提下尽可能压缩整机体积，避免设备过重影响便携性。

　　不同于常规大吨位吊秤需要搭配遥控器、外接显示设备的设计，这款迷你吊秤将所有操作、显示功能集成在主机本体上，不需要额外搭配配件就能独立完成称重作业，在小型五金仓库盘点、快递网点大件称重、农贸批发货物称重、户外施工零散物料称重这类场景里，不需要复杂的安装调试，取出设备挂在固定挂点上就能快速开展称重作业，相比传统的台秤，它不需要占用地面摆放空间，对作业场地的平整度没有要求，只要有上方挂点就能使用；相比大吨位工业吊秤，它的体积更小、重量更轻、采购和维护成本更低，完全匹配小载荷称重场景的使用需求。结构建模过程中，对承力路径的形变做了仿真校核，挂接孔、传感器安装位、吊钩连接位这三个核心承力位置的形变控制在计量精度允许的范围内，避免长期使用后结构形变导致计量失准，同时壳体的边角都做了圆弧倒角处理，避免携带、使用过程中锐角磕碰伤人，电池仓设置在壳体背面，采用快拆仓盖设计，更换电池不需要拆解整机，日常维护非常便捷。
