欧米茄FTB4705低流量液体涡轮流量计结构

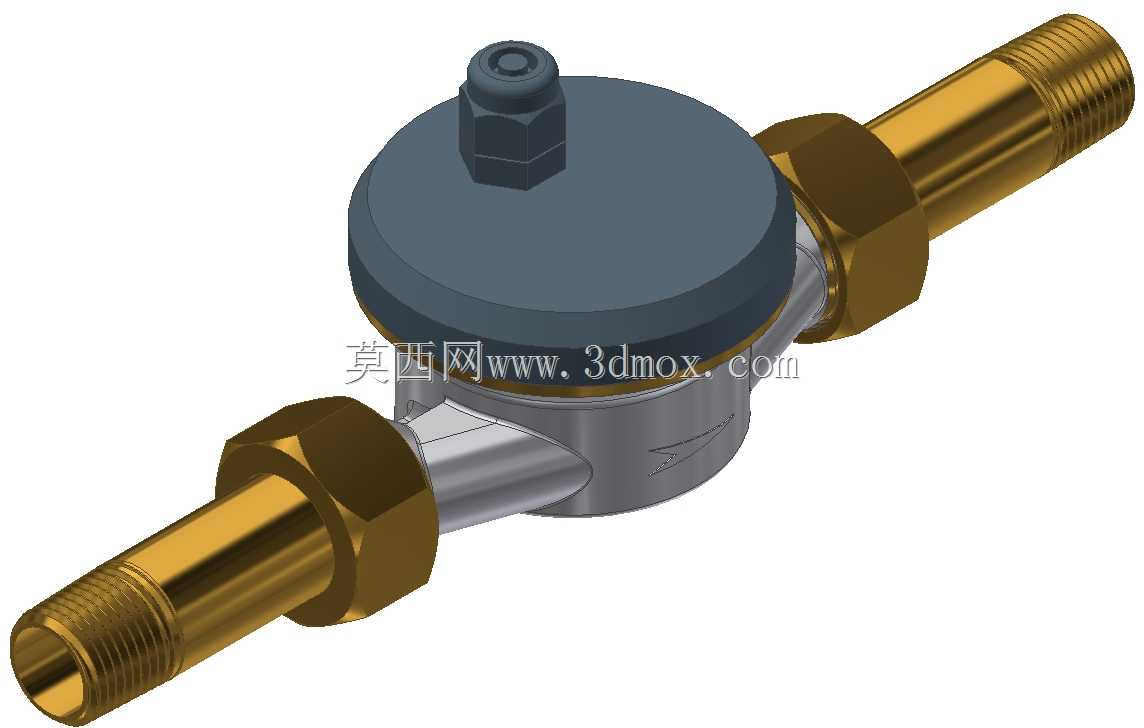

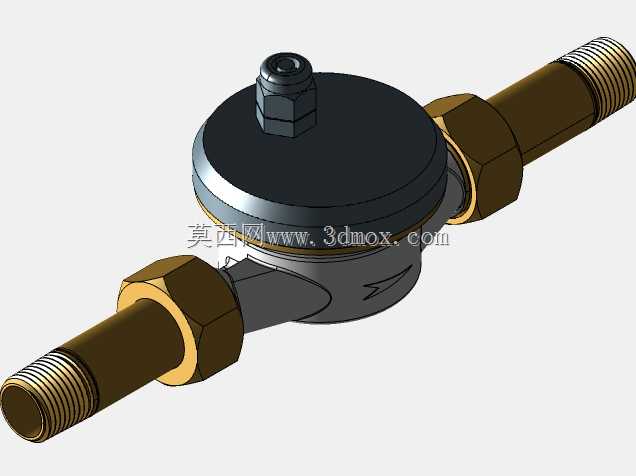

在小流量流体输送的工业场景里，这类低流量液体涡轮流量计的应用覆盖范围极广，从实验室试剂精准加注、小型液压系统泄漏监测，到食品医药行业的小剂量原料配比、冷却循环支路的流量监控，都需要这类适配小管径、低流速工况的计量部件。不同于大口径工业流量计的粗放设计，这款针对低流量区间优化的结构，在流道设计上做了专门的收敛处理，让进入测量腔的液体能够稳定驱动内置涡轮组件，避免低流速下流体动能不足导致的计量失准。从结构设计逻辑来看，整体采用对称式直通流道布局，两端的外螺纹连接端直接适配1/2英寸NPT Male工艺接口，安装时无需额外定制转接头，可直接拧入对应规格的内螺纹管路，两侧的六角锁紧螺母结构预留了标准扳手的操作空间，现场安装时不需要专用工装，用常规活动扳手就能完成紧固，能有效控制安装时的扭矩，避免过紧导致的壳体变形。主体测量腔的上盖采用密封压合结构，顶部的出线接头做了阶梯式密封设计，既可以固定信号输出线缆，也能防止测量腔内的液体渗漏到外部，同时兼顾了信号传输的稳定性。过流部件的材质选择完全匹配工业流体的使用需求，黄铜材质的接头和流道衬件具备良好的抗腐蚀性能和结构强度，热塑性塑料的腔体内衬可以降低流体流动的阻力，碳化钨材质的涡轮转轴支撑件能大幅降低长期转动的磨损量，保证长期运行的精度稳定性。这款流量计的测量区间覆盖0.2至10gp的低流量范围，测量精度控制在±1%，内置的信号放大模块可以直接输出稳定的流量信号，不需要额外外接信号调理装置，最大工作压力可以承受175psi，工艺介质温度耐受上限达到85℃，完全满足常规工业水基流体、轻质油品、低腐蚀化工试剂的计量需求。在三维建模过程中，需要重点关注流道的同轴度公差，两端螺纹接口的同轴度偏差必须控制在合理范围内，否则安装后会出现管路别劲，长期运行会导致密封面渗漏；同时上盖与腔体的配合面要预留密封件的安装槽位，密封压缩量需要根据橡胶密封件的硬度做匹配设计，既要保证密封效果，也不能因为压缩量过大导致装配困难。整体外形的径向尺寸控制紧凑，安装时不需要在管路上预留过大的操作空间，即使是密集排布的小管径管路群里，也能顺利完成安装和后期维护，顶部的出线方向垂直于流道轴线，布线时可以顺着管路走向固定线缆，不会和周边管路、支架产生干涉。
