适配日产车型的改装款进气歧管结构设计

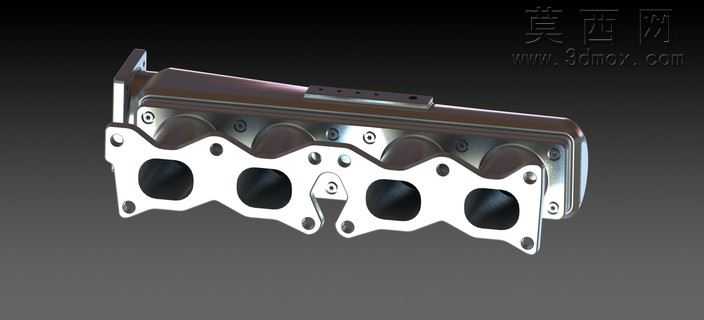

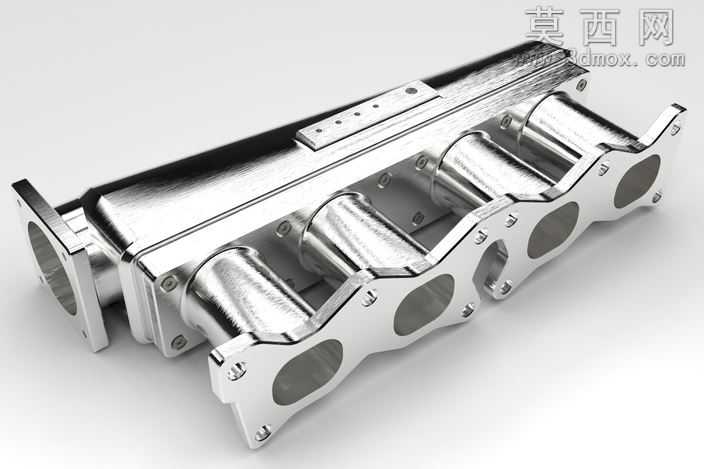

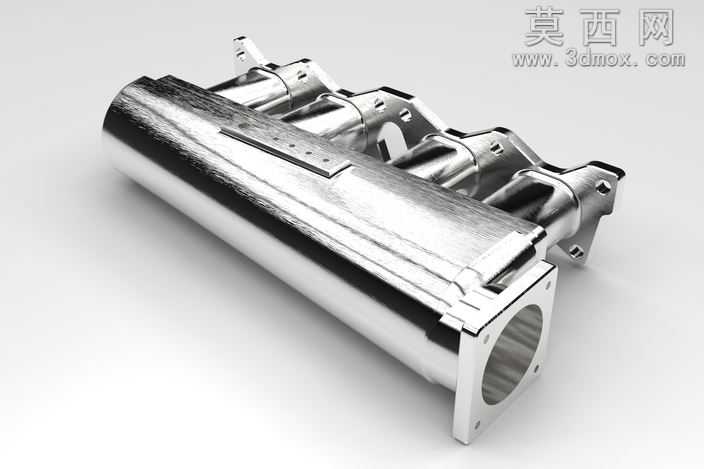

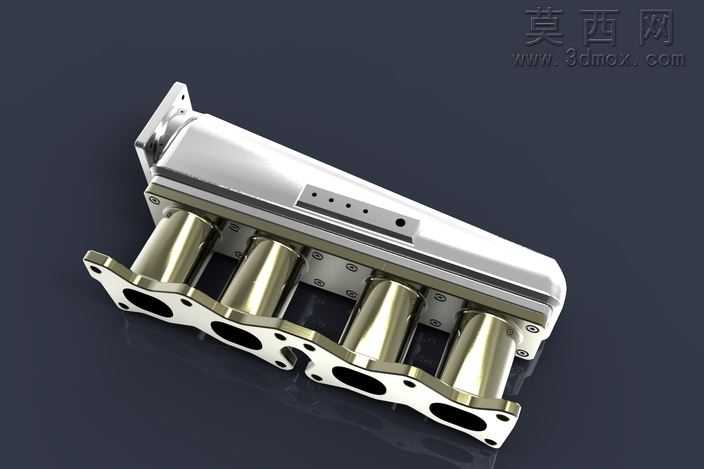

该进气歧管三维建模围绕适配日产车型的改装需求展开，建模阶段以CA18DET引擎进气系统参数为基准，同时兼容KA24DE节气门的安装匹配需求，核心围绕进气效率优化完成整体结构搭建。建模过程中首先完成主体进气腔的曲面构建，将稳压腔设计为等容积渐变腔体，避免进气谐振干扰各缸进气均匀性，四个独立进气歧管流道采用等长设计，每段流道的弯折角度、内壁过渡曲率都经过反复调整，消除流道内的气流死角，降低进气阻力。针对节气门匹配需求，特意将进气入口的法兰安装孔径调整为60毫米，既可以适配原厂54毫米规格节气门的安装位，也能直接匹配60毫米的大流量改装节气门，法兰盘上的安装孔位严格按照引擎缸盖的螺栓分布坐标定位，保证安装时的密封贴合度。模型细节处理上，每一处螺栓安装位都做了凸台加厚处理，避免安装时应力集中导致的壳体开裂，流道与法兰的衔接位置做了圆角过渡处理，减少气流进入缸盖时的紊流产生。材质渲染阶段采用金属质感表现，主体壳体赋予抛光铝合金材质，还原改装进气歧管常用的轻量化金属材质特性，螺栓、紧固件部分赋予不锈钢金属材质，通过调整材质的粗糙度、反射参数，还原金属机加工后的细腻质感，光影渲染下清晰呈现各部件的装配关系与结构细节。设计思路上以兼顾日常使用与轻度改装需求为核心，在不改变原厂安装位的前提下优化流道形态，提升高转速区间的进气充盈度，同时保留了原厂传感器的安装位，无需额外改装即可完成替换安装，整体模型完整还原了进气歧管的装配结构、流道形态与安装接口，可直接用于改装方案验证、3D打印样件制作或加工生产参考。
