PG36行星齿轮直流有刷电机结构设计

　　在小型自动化执行单元、桌面级机器人关节、教学实验项目开发、小型智能传动装置的选型与结构设计环节，这类集成行星减速结构的直流有刷动力单元，是很多结构工程师接触频次很高的部件。不同于普通输出轴直连的直流电机，这款PG36规格的减速电机把行星齿轮减速级和有刷直流电机本体做了同轴集成，整个动力输出的扭矩放大、转速匹配都在筒状的封闭壳体内完成，不需要设计人员额外搭配独立减速箱，能大幅压缩整套传动机构的安装空间。

　　从实际应用场景来看，这类电机常被用在小型移动机器人的驱动轮组、桌面机械臂的关节动力、小型输送线的主动辊驱动、智能门禁的闸机执行机构、学生科创项目的动力输出端，这些场景普遍对动力单元的径向尺寸有严格限制，同时需要在较低转速下输出足够的拖动扭矩，普通直出轴直流电机转速高、扭矩小，直接带负载会出现堵转、出力不足的问题，搭配外置减速箱又会让整体结构变得臃肿，而这种集成式的行星减速直流电机刚好匹配这类需求。

　　从功能特性上看，行星齿轮结构的减速级本身具备同轴传动的优势，输入轴和输出轴处于同一条中心线上，不会像平行轴齿轮减速那样出现输出轴偏心的问题，在做安装定位时，只需要围绕电机筒体的中心轴线做同轴固定即可，不需要额外调整轴系的平行度，能降低安装支座的设计难度。有刷电机的驱动逻辑简单，不需要搭配复杂的无刷驱动板，只需要给正负极对应通上额定直流电压就能实现正反转，调速也只需要调整供电电压或者简单的PWM信号即可，对于不需要超高转速、对控制精度要求不是极端严苛的场景，这种驱动方式的硬件成本更低，电路设计的复杂度也更小，很适合快速原型开发和小批量设备的搭建。

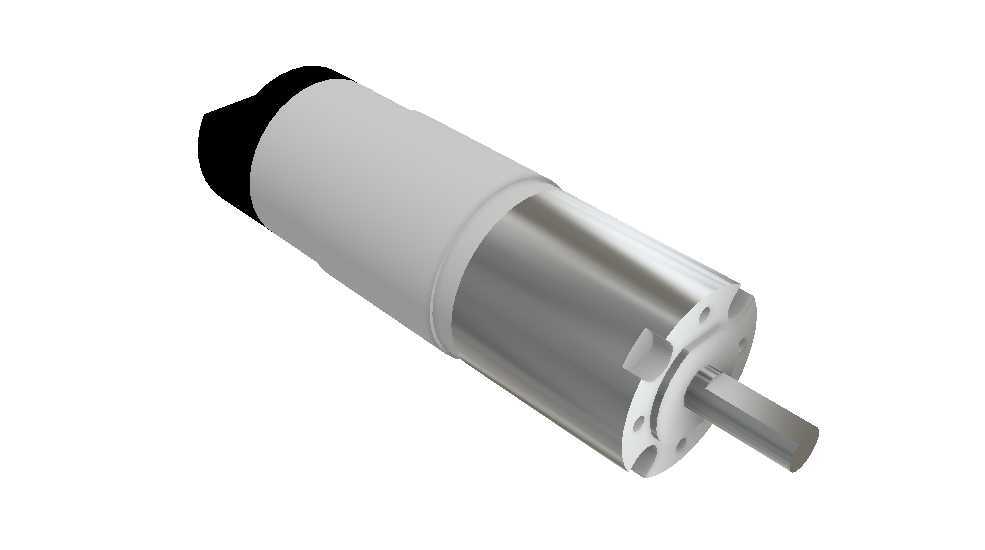

　　在做结构设计适配的时候，首先要关注的是安装边界尺寸：这款电机的主体筒体直径为36mm，整个筒体是阶梯状的圆柱结构，靠近输出端的法兰盘上均匀分布了多个安装定位孔，输出轴从法兰中心伸出，轴端做了平切位，方便和联轴器、同步轮、驱动轮等负载件做周向固定，避免传动过程中出现打滑。设计安装支座的时候，要注意给筒体预留足够的容纳空间，法兰端的定位面要和安装板的贴合面保持平整，固定螺丝的拧入深度不能超过法兰的厚度，避免螺丝顶到内部的齿轮端盖，造成齿轮转动卡滞。输出轴的轴向伸出长度要和所搭配的负载件厚度匹配，如果需要加装轴套或者轴承支撑，要提前核算轴的有效配合长度，避免出现轴端顶死或者配合长度不足导致的传动晃动。

　　设计思路上，这类集成减速电机的结构逻辑是把高速低扭的有刷电机输出动力，通过多级行星齿轮的传动比换算，降低输出端的转速，同时按照传动比成比例放大输出扭矩，每一级行星齿轮都围绕中心太阳轮做圆周传动，内齿圈固定在减速箱壳体内，行星架作为输出端连接最终的输出轴，整个传动过程的受力均匀分布在多个行星齿轮上，相比单级齿轮减速，行星结构的承载能力更强，相同体积下能传递的扭矩更大，同时传动的平稳性更好，运行过程中的噪音和振动更小。在做三维建模的时候，要准确还原筒体各段的直径差、法兰端安装孔的位置度、输出轴的直径和切边尺寸，这些尺寸直接影响后续安装结构的适配性，如果建模时的尺寸偏差过大，会导致实际装配时出现电机装不进安装座、螺丝孔对不上、输出轴和负载件配合间隙过大等问题。

　　还要注意的是，这类电机的尾部是供电引线的引出端，在设计整体设备结构的时候，要给引线预留足够的走线空间，不能让引线被电机筒体或者安装结构压住，避免引线绝缘层破损造成短路。如果设备需要频繁正反转或者长时间连续运行，在建模时还要考虑电机的散热空间，不要把电机筒体完全包裹在密闭的结构腔内，适当预留散热间隙，能降低电机长时间运行的温升，延长电刷和齿轮组件的使用寿命。在做选型匹配的时候，要结合实际负载的转动惯量、需要的运行转速、最大拖动扭矩来核对对应的参数，不要让电机长期处于堵转或者超负载的状态，否则会加速电刷磨损，甚至造成内部齿轮的断齿损坏。

　　很多刚接触结构设计的工程师在选用这类电机的时候，容易只关注整体直径和长度，忽略法兰端的安装孔分布、输出轴的配合尺寸，导致建好的三维模型和实际采购回来的实物装不上，反复修改安装结构浪费时间。所以在建模阶段就要把各个安装配合的细节尺寸做准确，比如安装孔的中心圆直径、孔的大小、输出轴的直径公差、切边的宽度和深度、法兰端面到输出轴轴肩的距离，这些细节尺寸才是决定装配是否顺畅的关键。另外，行星减速级存在一定的回程间隙，在做需要精准定位的结构时，要提前考虑这个间隙对定位精度的影响，如果精度要求较高，就需要搭配编码器或者选择间隙更小的精密级减速电机，而普通的传动场景下，标准级的回程间隙完全可以满足使用需求。
