高精度NEMA17步进电机结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、教育类机器人关节、小型传送带驱动单元这类对安装空间有严格限制的场景里，NEMA17规格步进电机一直是选型清单里的高频选项，这类应用往往不需要过大的输出扭矩，但对安装定位精度、轴系配合公差、接线端布局合理性有很明确的工程要求，很多初入结构设计的工程师容易在这类小电机的安装边界上踩坑，比如安装孔沉头深度算错导致螺丝顶到电机端盖内部绕组、输出轴D型切口方向和联轴器顶丝位置不匹配、接线座突出高度和设备侧盖板干涉，这些细节问题往往在样机装配阶段才会暴露，返工调整的成本远高于前期设计阶段把边界尺寸核对清楚的投入。

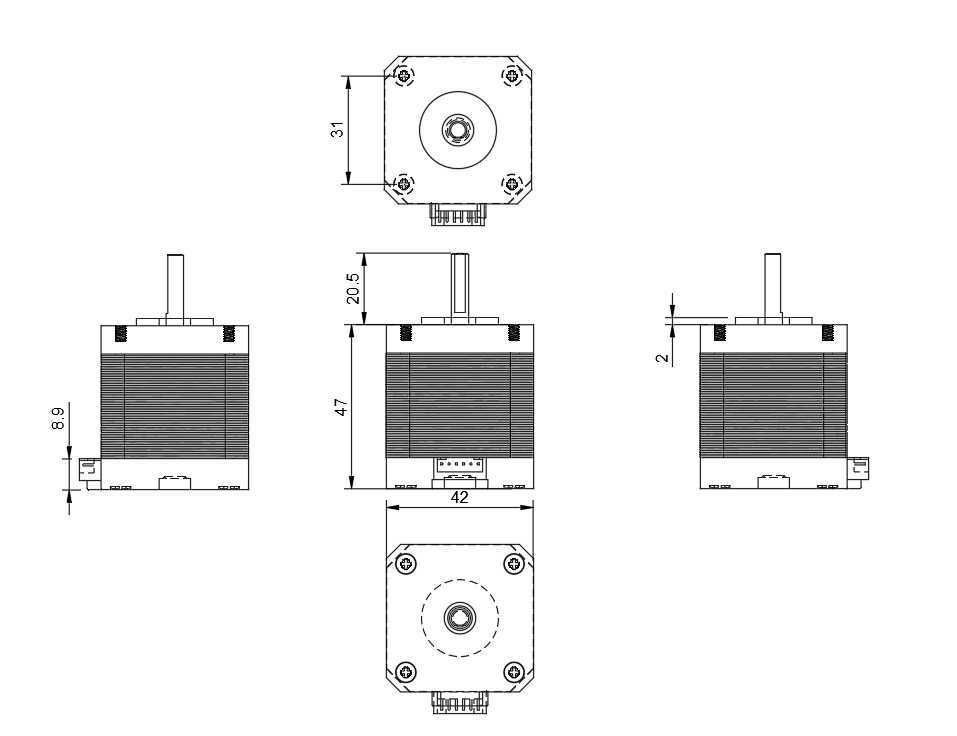

　　这款步进电机的结构设计完全围绕实际装配需求展开，端盖采用方形安装基准面，四个安装孔对称分布在端盖四角，安装孔规格为M3螺纹，有效螺纹深度4.5mm，选型配套螺丝的时候需要严格控制拧入深度，既不能因为拧入深度不足导致电机固定松动，也不能因为螺丝过长顶破端盖内部的绝缘层造成绕组短路。输出轴直径为5mm，轴端加工有0.5mm深度的D型切口，这个结构是为了和配套联轴器、同步带轮的顶丝形成防转配合，相比光轴靠顶丝挤压固定的方式，D型切口可以传递更大的扭矩，避免频繁正反转的时候出现轮系和输出轴之间的相对滑动，长期运行的传动可靠性更高。输出轴的轴向伸出长度经过优化，既可以适配常规厚度的同步带轮、联轴器，也不会因为轴伸过长导致悬臂负载过大，缩短轴承的使用寿命。

　　电机本体的外形为方型叠片结构，机身外壳采用冲压成型的金属壳体，两端的端盖通过扣合和螺丝固定的方式和壳体连接，端盖上预留的轴承安装位和输出轴保持严格的同轴度，保证转子转动的时候不会出现扫膛问题。接线端布置在电机机身的侧下方，采用标准的排线接插件接口，接插件的引脚定义和市售常规NEMA17步进电机完全兼容，不需要额外改线就可以直接替换同规格的现有产品，接插件的突出高度控制在合理范围内，安装的时候不会和电机安装座的侧壁产生干涉，布线的时候可以顺着电机侧面走线，不会额外占用运动轴的走线空间。

　　从性能参数匹配的角度看，这款电机的保持扭矩为4.8kg·cm，这个扭矩区间刚好覆盖桌面级设备的单轴驱动需求，驱动的时候不需要搭配过大电流的驱动器，常规的42步进电机驱动模块就可以正常运行，供电电压适配常见的12V、24V直流供电场景，不需要额外做电压转换。设计的时候充分考虑了散热需求，金属壳体和端盖可以把绕组运行产生的热量快速传导出去，连续低速运行的时候不会因为热量堆积导致电机扭矩大幅衰减。

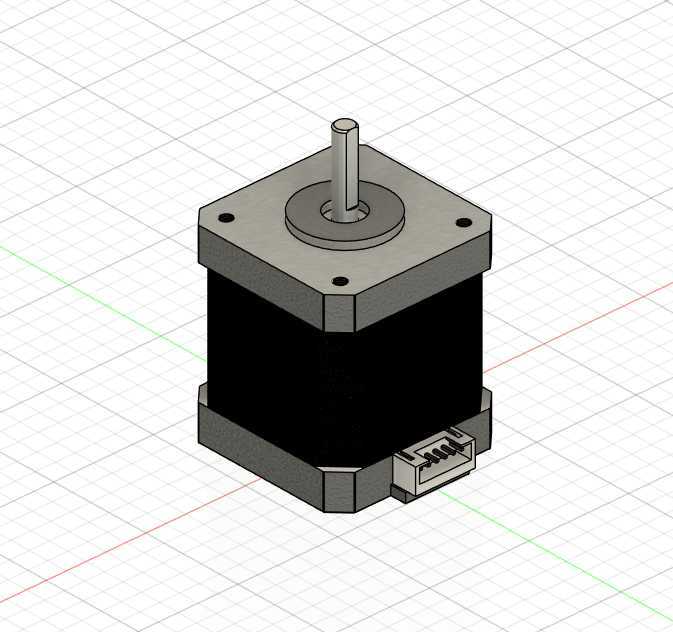

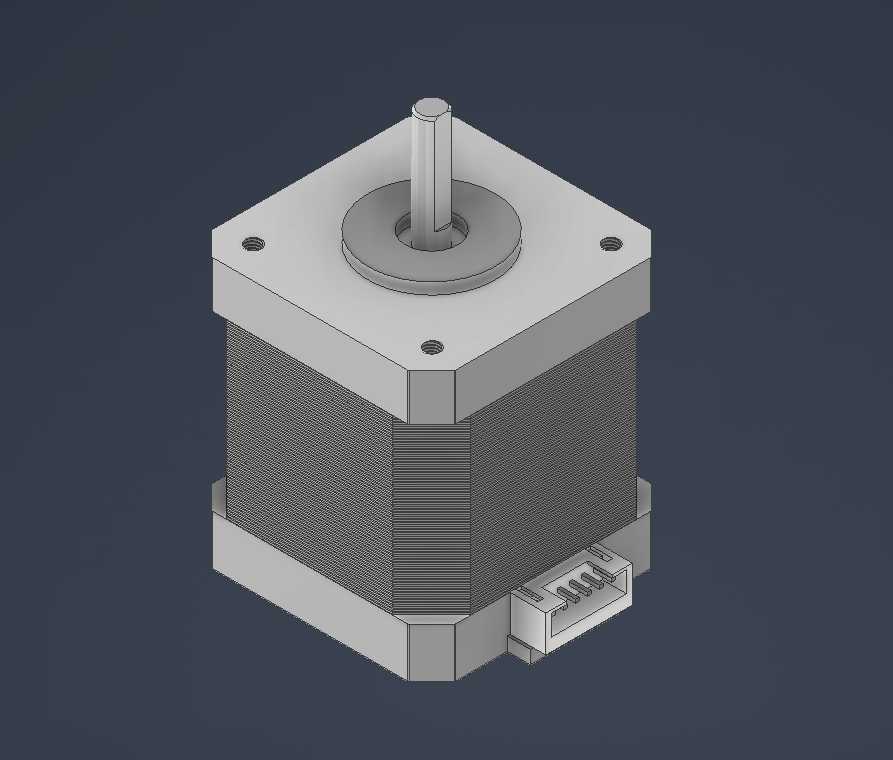

　　做结构设计的时候，用这款三维模型可以直接在装配环境里核对安装边界，不需要手动测绘电机的各个尺寸，能有效避免尺寸测绘误差带来的装配问题。比如设计电机安装座的时候，可以直接提取端盖的安装孔位坐标、输出轴的中心高度、接插件的位置尺寸，一次性把安装座的固定孔、过轴孔、避空位都设计到位，不需要反复打样调整。做运动仿真的时候，也可以直接把电机模型导入装配体，模拟电机运行的时候和周围的传动部件、走线槽、设备外壳之间的位置关系，提前排查运动干涉风险。

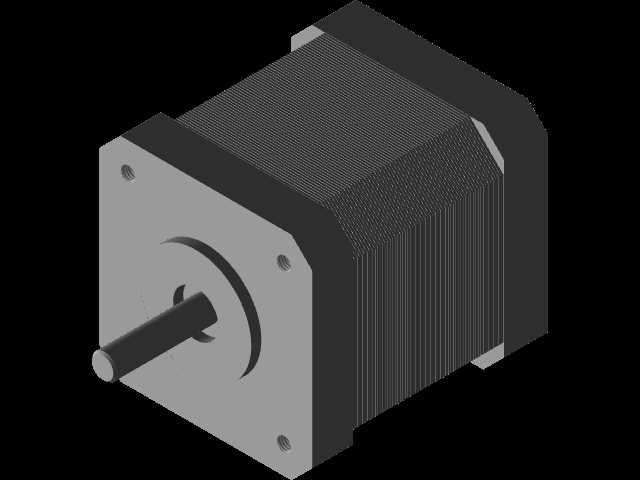

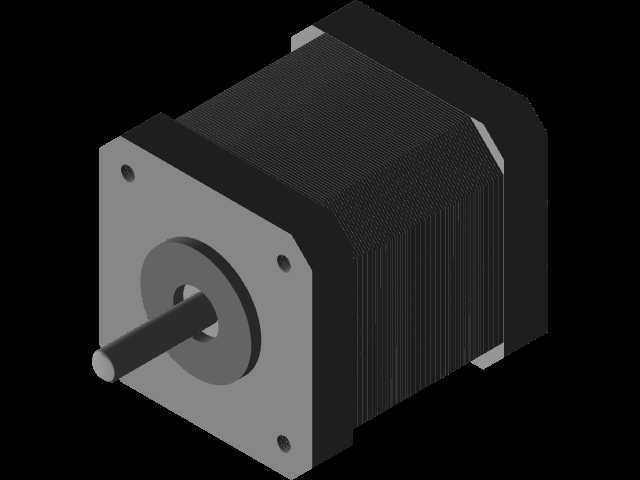

　　很多工程师在做小型设备选型的时候，往往只关注电机的扭矩参数，忽略了安装尺寸的细节，比如有些同规格电机的接线座位置在端盖侧面，有些在机身尾部，不同厂家的产品轴伸长度、安装孔深度也有细微差别，如果直接按照通用尺寸画安装座，很容易出现实物装不上的问题。这款模型把所有和装配相关的细节都做了还原，包括端盖的倒角、输出轴的D型切口方向、接插件的引脚排列、机身叠片的层叠结构，不管是用来做装配干涉检查，还是用来做设备的渲染展示，都能满足工程使用需求。在小型自动化设备的开发流程里，精准的三维模型可以大幅缩短设计周期，减少样机阶段的修改次数，尤其是对于运动部件来说，每个安装尺寸的误差都可能导致整个运动机构卡滞，这类经过细节还原的电机模型，能帮结构工程师省掉很多反复核对尺寸的时间，把更多精力放在机构的功能优化上。
