派克HDA1415系列奥里奥液压油过滤器

　　这款压力管路过滤器主要适配液压系统的压力侧油路安装场景，常见于工程机械液压站、注塑机液压回路、机床液压系统以及重型设备的润滑管路中，核心作用是在油液进入精密控制阀、泵体、执行元件之前，拦截油液中携带的金属磨屑、密封件残渣、外界侵入的粉尘颗粒等杂质，避免硬质颗粒刮蹭阀套配合面、堵塞节流孔、加速泵体配流盘磨损，从源头降低液压系统的故障概率，延长核心液压元件的服役周期。

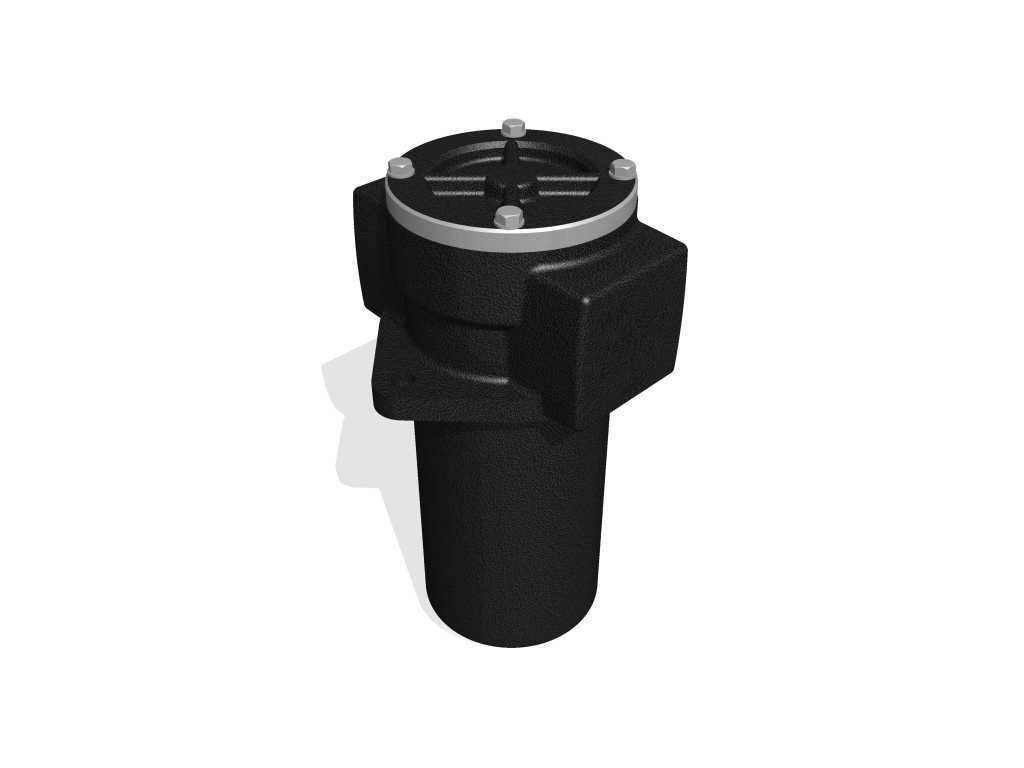

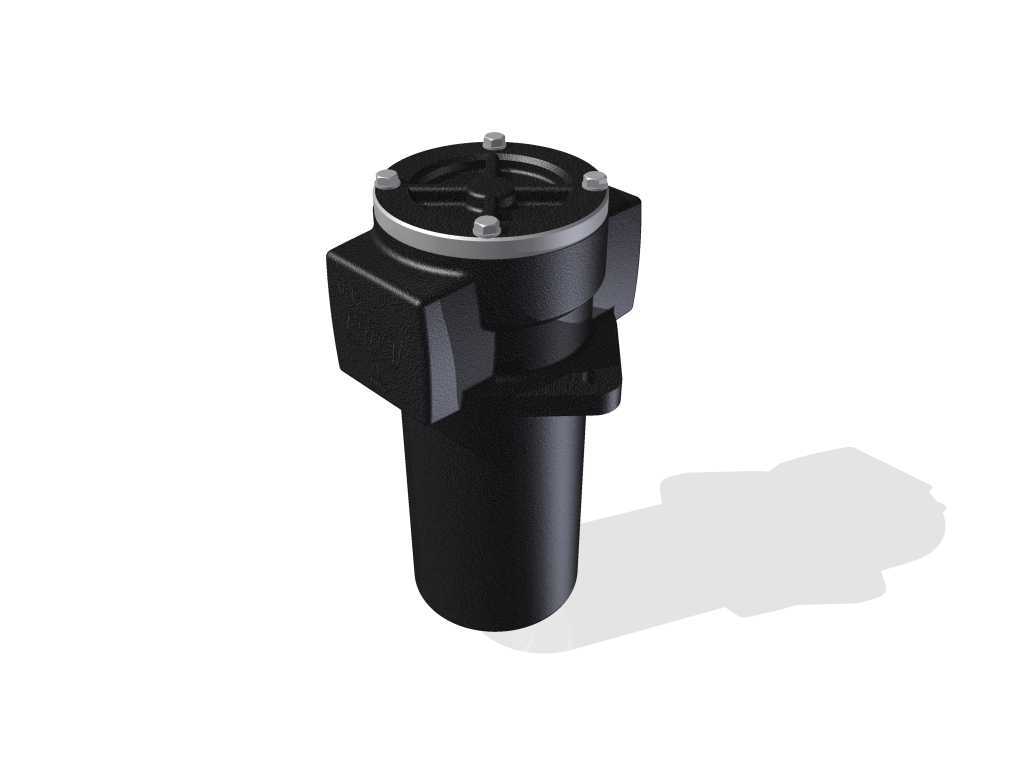

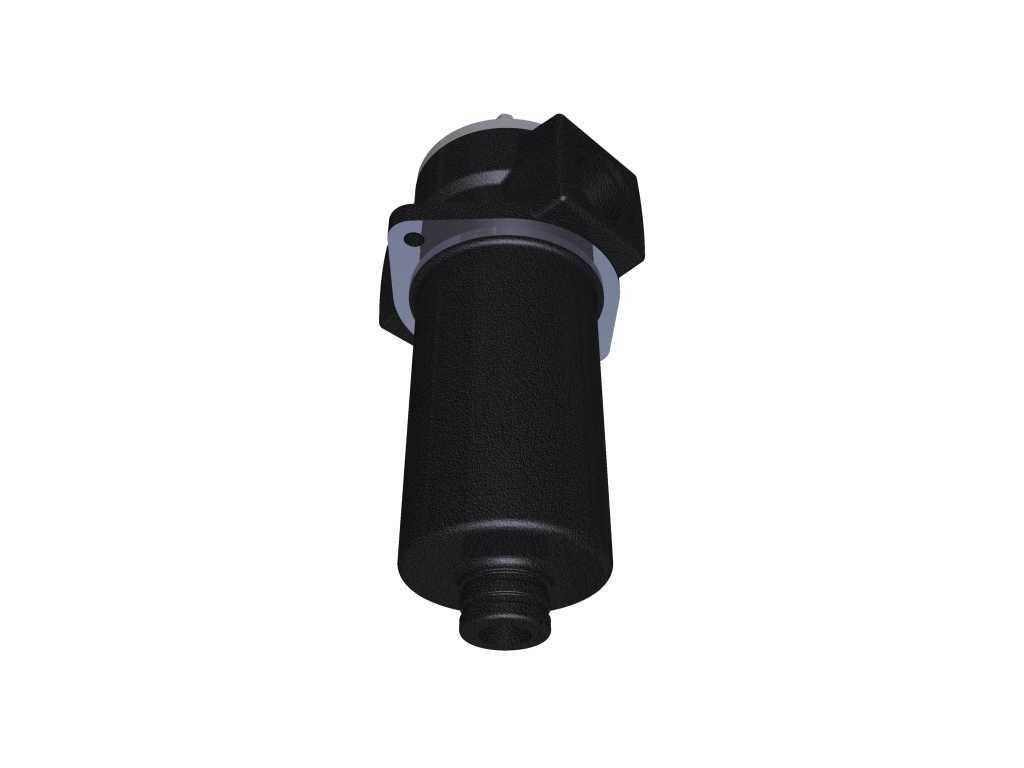

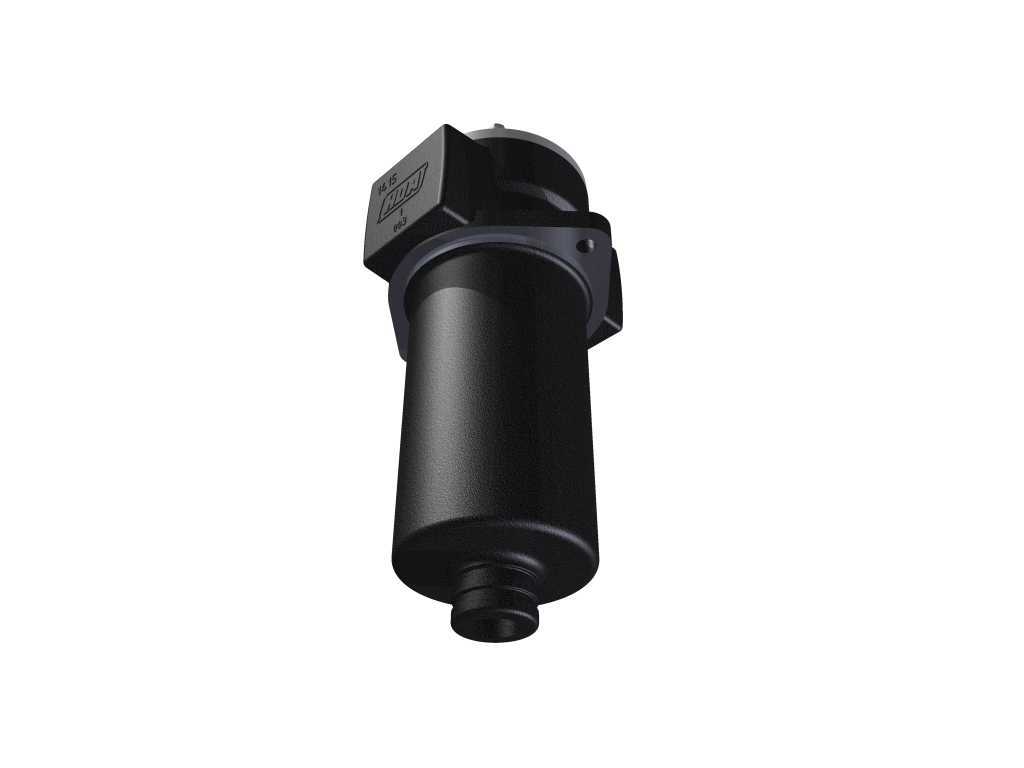

　　从结构设计来看，这款过滤器采用上置式阀块集成安装结构，顶部的集成阀块预留了标准的进出油口连接位，可直接通过螺纹或者法兰对接管路，不需要额外搭建安装支架，阀块内部集成了旁通阀结构，当滤芯堵塞到进出油口压差达到设定阈值时，旁通阀会自动开启，避免油路断流造成的系统失压或者泵体吸空损坏，部分工况下还可以在阀块预留的接口加装压差发讯器，当滤芯纳污量达到上限时直接输出电信号或者目视提示，提醒运维人员及时更换滤芯，不需要拆解设备检查滤芯状态。滤筒部分采用高强度铝合金一体压铸成型，表面做了硬质阳极氧化处理，能够承受最高32MPa的系统工作压力，同时具备不错的抗腐蚀能力，适配矿物液压油、乳化液、部分合成液压油的工作介质，滤筒和顶部阀块之间采用螺纹旋合加径向密封圈的密封结构，更换滤芯时只需要旋下下部滤筒即可取出旧滤芯，不需要拆卸顶部的管路连接，大幅降低运维的操作难度，也能避免拆装过程中管路进入二次污染。

　　从安装边界来看，这款过滤器的整体轴向尺寸紧凑，滤筒部分为等直径圆柱结构，安装时只需要预留出下部滤筒的拆装空间即可，不需要在侧面预留过大的操作空间，适合安装在液压站阀组附近、设备主梁内侧等空间相对局促的位置；进出油口的同轴度公差控制在0.1mm以内，对接管路时不会产生额外的安装应力，避免长期受应力影响出现密封渗漏的问题。滤筒底部设置了标准的排污口，日常维护时可以在不拆解滤筒的情况下，排出滤筒底部沉积的大颗粒杂质和沉积水分，延长滤芯的实际使用寿命。

　　建模过程中针对这类液压辅件的选型适配需求，还原了所有安装接口的尺寸公差、密封槽的标准规格、旁通阀的结构位置，结构设计人员在做液压系统布管时，可以直接调取模型装配到整体管路中，提前核对安装空间、管路走向，避免现场安装时出现干涉、操作空间不足的问题；做液压系统仿真时，也可以根据模型的内部通径、流道结构，核算过滤器的实际通流能力，匹配系统的额定流量，避免选型过小造成的压损过大、温升高的问题。

　　实际工况应用中，这类压力管路过滤器通常安装在液压泵的出口侧、精密伺服阀的进油侧，针对不同的过滤精度需求可以更换不同纳污精度的滤芯，从10μm的粗过滤到3μm的精过滤都可以适配，日常运维只需要定期检查压差提示、按周期更换滤芯即可，本身的结构可靠性高，没有易损的活动部件，正常工况下服役周期可以达到十年以上。需要注意的是安装时要注意油液流向和阀体上的标识一致，反向安装会导致滤芯无法正常纳污，甚至旁通阀无法正常开启，造成系统压力异常升高的问题；滤筒旋合时要按照规定的扭矩拧紧，避免扭矩过大造成螺纹滑牙，或者扭矩不足导致密封圈压缩量不够出现渗漏。
