Hypro液压回油过滤器结构三维建模

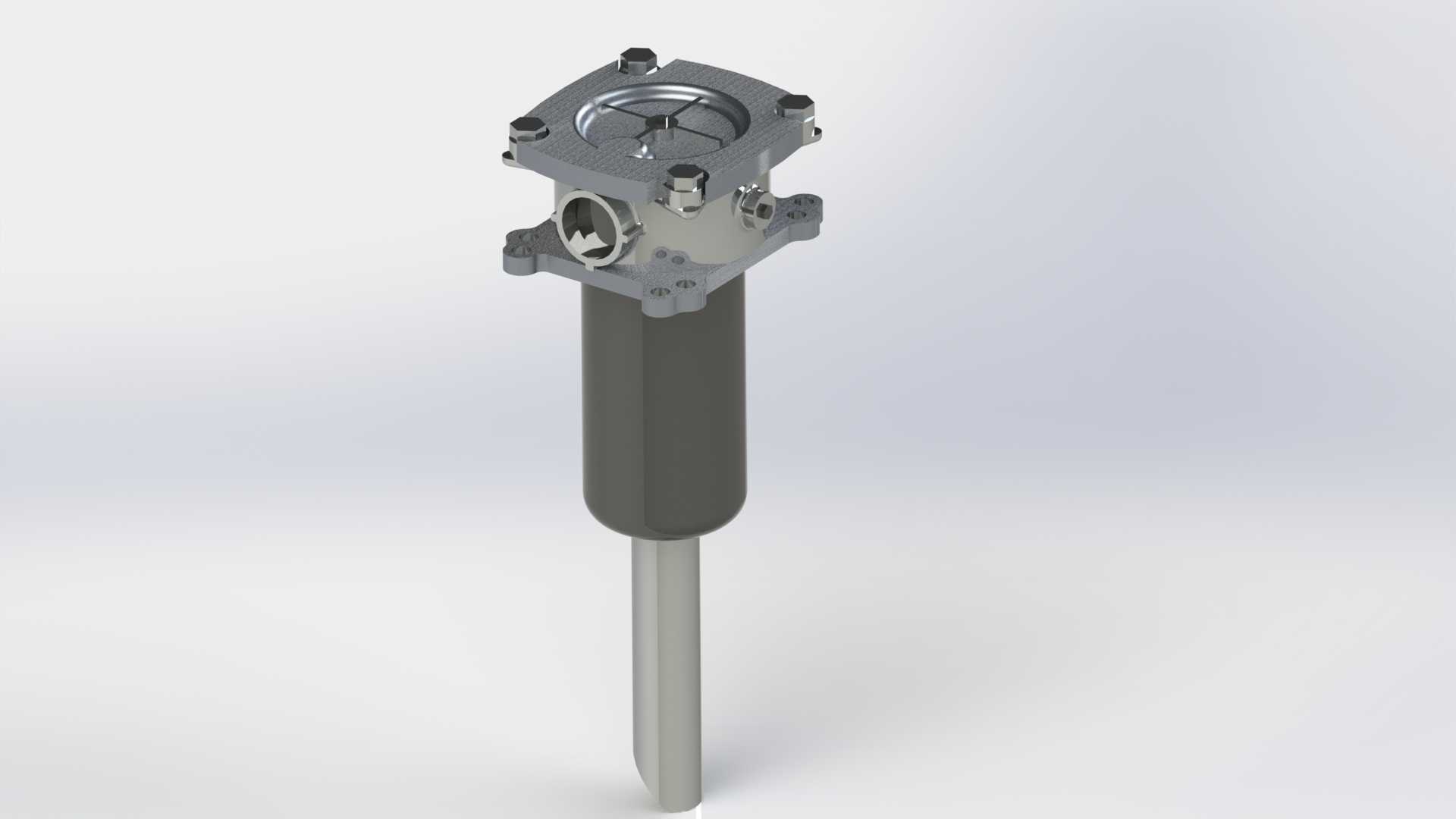

　　在工程机械、重型液压设备的液压回路设计中，回油过滤环节是保障系统油液清洁度、延长液压泵、阀组、油缸等核心元件使用寿命的关键节点，这款油箱内置式回油过滤器的三维结构设计，完全围绕液压系统回油管路的实际工况展开，适配开式液压系统的油箱顶部安装场景，可直接处理液压执行元件返回油箱的油液，在油液重新进入吸油回路前完成杂质拦截。从结构布局来看，该过滤器采用上法兰安装、滤筒垂直伸入油箱内部的布置形式，顶部的方形安装法兰预留了对称分布的螺栓安装孔，可直接通过紧固件固定在油箱顶板的预制安装口上，法兰与油箱接触面可加装密封垫，避免油箱内油液渗漏，同时法兰侧面设置了水平方向的回油入口接口，采用法兰连接形式，可与系统回油管路直接对接，无需额外转接弯头，减少管路沿程压力损失。

　　滤筒部分采用长筒式结构，内部安装折叠式过滤滤芯，滤芯的过滤精度可根据系统清洁度要求匹配不同规格，滤筒外壳采用金属材质，可承受回油管路的背压冲击，避免滤芯在压差作用下出现变形破损。滤筒底部延伸出的长杆为液位探杆安装位，可集成液位监测、油温检测等附加功能，无需在油箱上额外开孔安装传感元件，减少油箱的加工工序与潜在渗漏点。设计过程中充分考虑了滤芯更换的便捷性，顶部法兰与滤筒采用可拆卸连接结构，更换滤芯时只需拆卸法兰上的紧固螺栓，即可将整个滤芯组件从油箱顶部抽出，无需排空油箱内的液压油，大幅降低设备维护的工作量与停机时间。

　　从安装边界来看，建模时严格控制了法兰的外形尺寸、滤筒的插入深度与外径参数，确保安装时滤筒与油箱内部的吸油管、隔板、其他内置元件不发生干涉，同时回油入口的高度与法兰面的相对位置，也匹配常规液压站的回油管路布置高度，避免管路出现过度弯折。在流道设计上，油液从侧方入口进入过滤器上腔后，会均匀向下透过滤芯的折叠滤层，杂质被拦截在滤芯外侧，过滤后的清洁油液从滤筒底部的通油区域流入油箱，这种下流式的流道设计可避免油液在过滤器内部形成紊流，同时拦截下来的杂质会沉积在滤筒下部区域，不会随着油液波动重新回到油箱内。

　　针对液压系统回油可能出现的流量脉动，滤筒的通流面积做了冗余设计，可承受短时间的大流量回油冲击，避免滤芯因瞬时流量过大出现压差骤升的问题，同时顶部结构预留了旁通阀的安装位置，当滤芯堵塞导致压差超过设定值时，旁通阀可自动开启，让油液不经过滤芯直接回到油箱，避免回油背压过高损坏系统密封件或造成管路爆裂。建模过程中对所有配合面的公差、安装孔的位置度都做了参数化设定，法兰上的螺栓孔采用对称分布设计，可适配不同方向的管路接入需求，同时滤筒的壁厚、法兰的厚度都经过强度校核，可承受液压系统回油侧的常规工作压力，不会在长期使用中出现结构变形。对于设备选型人员来说，该模型可直接导入液压站的整体装配模型中，验证安装空间、管路对接的合理性，提前排查干涉问题，减少现场安装时的整改工作量；对于结构设计人员，模型的细节特征可作为同类型回油过滤器设计的参考，包括法兰连接形式、滤芯安装结构、流道布置方式等，都可根据实际项目的流量、压力参数做等比例缩放调整，快速完成定制化过滤器的结构设计。
