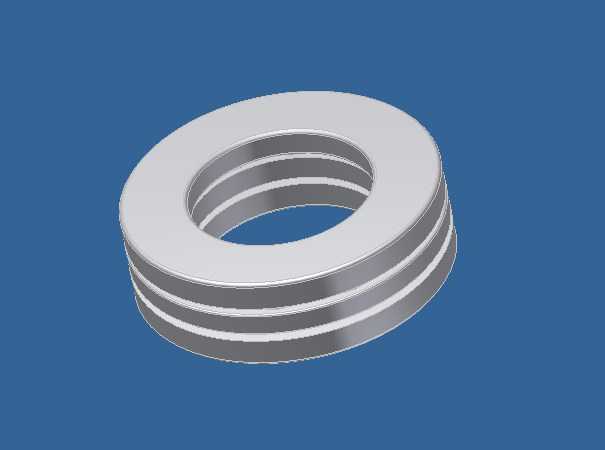

单向推力球轴承51206三维结构设计

　　在各类承受单向轴向载荷的机械传动结构中，推力球轴承是极为常见的支撑类零部件，51206作为标准系列推力球轴承，广泛应用于减速机低速轴端、立式水泵轴向定位、机床主轴轻载轴向支撑、阀门阀杆升降导向、液压油缸端部支撑等场景，核心作用是承担沿轴线方向的单向载荷，同时限制轴与壳体之间的轴向相对位移，避免传动部件出现轴向窜动影响设备运行精度。从结构设计逻辑来看，这类推力球轴承采用分离式结构设计，由轴圈、座圈、钢球与保持架组件三个独立部分组成，轴圈与传动轴采用过盈配合随轴同步转动，座圈与设备壳体的安装孔采用间隙配合固定在机座上，钢球在保持架的均匀分隔下沿滚道做圆周滚动，将滑动摩擦转化为滚动摩擦，大幅降低轴向载荷传递过程中的摩擦阻力与磨损速率。不同于深沟球轴承可同时承受径向与轴向载荷的特性，51206推力球轴承的滚道为平行于轴线的平面环形结构，钢球与滚道的接触角为90度，仅能传递单一方向的轴向力，无法承担任何径向载荷，因此在实际设备选型搭配中，通常会与深沟球轴承、圆柱滚子轴承等可承受径向载荷的轴承组合使用，由径向轴承承担轴系的径向力与径向定位，推力轴承单独承担轴向载荷，避免轴承出现偏载、滚道压痕、钢球卡滞等失效问题。

　　从安装边界尺寸来看，该轴承内径为30毫米，适配公称直径30毫米的传动轴安装，安装时轴圈的安装轴肩高度需低于轴承内圈倒角尺寸，避免轴肩与轴承端面出现干涉导致轴承无法贴合安装面；轴承外径为52毫米，适配壳体安装孔的公称尺寸为52毫米，壳体孔的支撑台肩高度同样需符合轴承安装尺寸要求，保证座圈端面完全贴合壳体支撑面，避免出现局部应力集中导致座圈受压变形。轴承总厚度为16毫米，安装时需预留对应的轴向安装空间，同时在装配过程中需注意区分轴圈与座圈，轴圈的内孔尺寸略小于座圈内孔，若装反会导致轴转动时与座圈内孔出现摩擦，快速磨损配合面导致轴承失效。

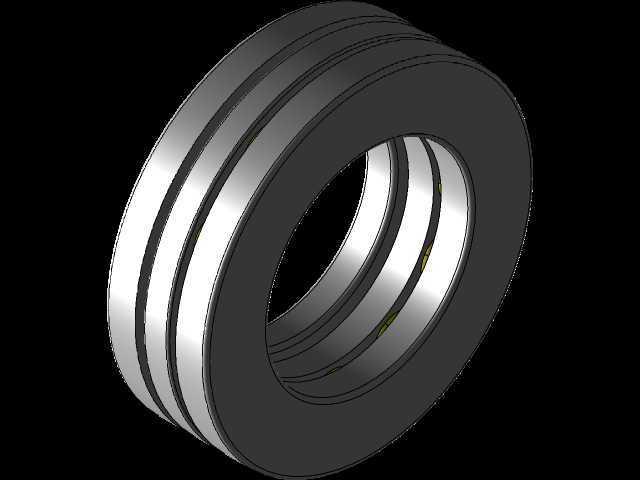

　　在三维建模过程中，首先需要根据标准参数绘制轴圈与座圈的截面轮廓，通过旋转命令生成两个套圈的基础实体，再绘制单个钢球的球体特征，通过圆周阵列命令按照保持架的兜孔数量均匀排布钢球，最后绘制保持架的环形基体与兜孔结构，通过布尔运算切除兜孔位置的材料，完成整体装配后需验证钢球与滚道的接触间隙、保持架与钢球的配合间隙，保证模型符合实际装配的公差要求，可直接用于后续的设备装配干涉检查、有限元轴向承载仿真分析等工作。

　　这类标准推力轴承的三维模型在设备设计阶段可直接调用，无需从零开始绘制标准件，大幅缩短结构设计的周期，同时可通过模型直接生成工程图的安装尺寸标注，为生产装配环节提供准确的尺寸参考，避免因标准件尺寸核对错误导致的安装孔位、轴肩尺寸设计失误。在实际工况使用中，这类轴承的允许转速相对较低，因为高速运转时钢球受到的离心力较大，会导致滚道与钢球之间的接触应力升高，同时保持架的磨损速率加快，因此更适用于中低速、轴向载荷稳定的传动场景，装配时需在滚道位置涂抹适配的润滑脂，形成油膜降低滚动摩擦的磨损，定期检查润滑状态与轴承轴向间隙，及时更换出现疲劳点蚀、滚道剥落的失效轴承，保证轴系的轴向定位精度与运行稳定性。
