直插式超高亮发光二极管结构设计

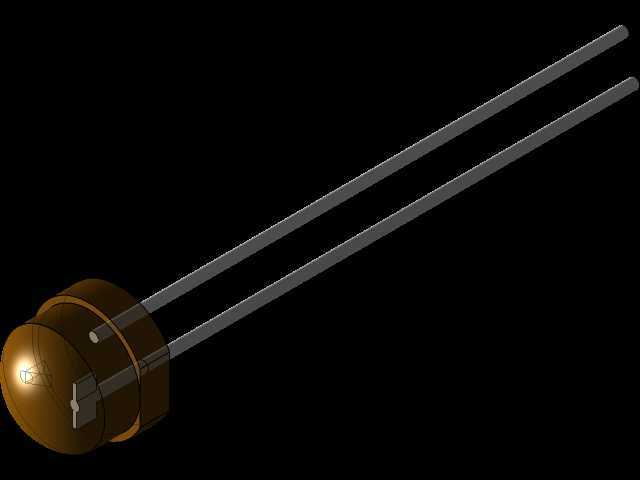

　　在工业控制设备的面板状态指示、低压配电回路的信号反馈、小型消费电子的功能提示场景里，直插式超高亮LED是应用频次极高的基础光电器件，这类器件的结构合理性直接决定了批量焊接的良率、长期工作的可靠性以及不同安装场景下的适配性。从结构设计层面来看，这款直插LED采用经典的圆柱型环氧封装构型，头部为半球形聚光透镜结构，这种曲面设计并非单纯为了外形规整，而是通过环氧材料的折射率差，将内部芯片发出的光线进行定向汇聚，在小电流驱动条件下也能获得足够的轴向发光强度，满足设备面板在车间强光环境下的可视性要求，避免操作人员因信号指示不清晰出现操作误判。

　　封装主体的圆柱段直径控制在行业通用的5mm规格区间，这个尺寸是经过数十年电子装联工艺验证的标准值，既可以适配市面上绝大多数PCB板的标准安装孔径，也能匹配面板指示灯座的夹持公差，不需要针对安装位做额外的结构改型，大幅降低设备生产环节的装配复杂度。器件尾部引出的两根平行金属引脚，采用镀锡铜合金材质，引脚的直径、引脚间距完全符合波峰焊、手工焊的工艺要求，引脚长度预留了足够的折弯余量，设计人员可以根据实际安装的PCB板与面板的距离，对引脚进行适度折弯调整，不需要额外焊接延长引线，同时引脚的平直度控制在合理公差范围内，避免自动插件机作业时出现卡料、插偏的问题，适配规模化量产的自动装联流程。内部结构设计上，芯片固定在引脚一端的反射杯结构内，反射杯的斜面角度经过反复优化，能够将芯片侧面发出的光线反射到轴向出光方向，进一步提升光效利用率，两根引脚之间的绝缘间隙完全满足低压直流回路的耐压要求，不会出现引脚间爬电距离不足导致的短路风险，环氧封装材料选用耐紫外线、耐温等级适配焊接高温的配方，能够承受波峰焊时的瞬时高温冲击，不会出现封装开裂、透光率下降的问题。

　　在实际设备选型应用中，这类直插LED可以直接焊接在PCB板上作为板载状态指示灯，也可以搭配不同颜色的灯罩、灯座安装在设备操作面板上，对应电源接通、设备运行、故障报警、信号触发等不同的指示功能，相比贴片式LED，直插封装的结构强度更高，抗振动性能更好，在工程机械、工业控制柜这类存在持续振动的应用场景里，不会出现贴片元件常见的焊点脱落、接触不良问题。设计这类三维模型时，需要重点把控几个核心尺寸边界：首先是头部半球的曲率半径，要和封装圆柱段平滑过渡，避免出现结构应力集中点，导致温度循环测试时封装开裂；其次是引脚的伸出长度与中心距，必须严格对齐行业通用的安装尺寸规范，保证和现有灯座、PCB孔位的互换性；另外封装本体的总长度也要控制在合理范围，避免安装后器件突出面板过高或者陷入面板内部，影响指示效果与外观一致性。

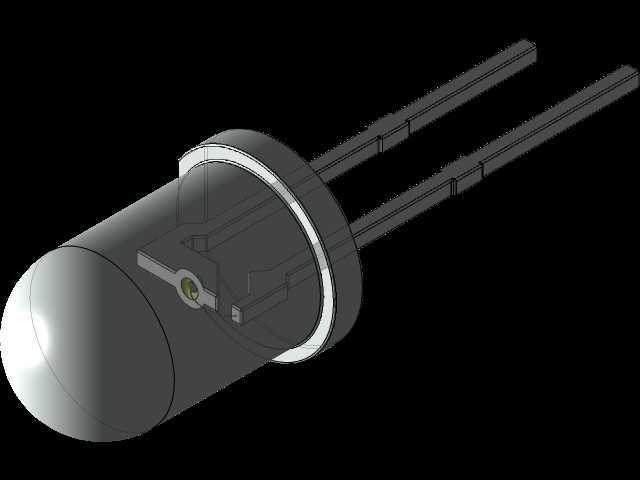

　　不同于大功率照明类LED，这类小功率指示用LED的结构设计不需要考虑复杂的散热通道，核心关注点集中在装联适配性、光学出光效率以及长期工作的结构稳定性，环氧封装的厚度均匀性也需要在建模时做合理控制，过厚会导致光线透过率下降，过薄则会降低封装的机械强度，在装配、运输过程中容易出现破损。从三维建模的细节处理来看，模型还原了内部反射杯、芯片、键合线的相对位置，能够帮助结构设计人员在做设备面板布局时，准确判断发光点的位置，提前规避面板开孔位置偏移导致的光线被遮挡问题，也可以为PCB布局时的引脚焊盘设计提供准确的尺寸参考，减少打样阶段的尺寸适配问题。
