气动插板闸阀参数化三维结构设计

　　在粉体输送、散料处理、烟气治理这类工业管路系统里，截断类阀门的选型一直是结构工程师容易踩坑的环节——普通蝶阀、球阀在应对含颗粒、高粘度、易结垢介质时，很容易出现密封面卡涩、关闭不到位的问题，而气动闸阀依靠闸板沿阀座垂直方向做直线运动的结构特性，刚好能适配这类工况的截断需求。这款参数化设计的气动闸阀，采用框架式整体阀身结构，没有多余的外置加强筋，阀框采用矩形截面型材拼焊成型的设计思路，在建模阶段就把安装法兰的螺栓孔位、阀板导向槽的配合公差做了全参数关联，调整通径尺寸时，整个框架的长宽、导向槽的深度、气缸安装座的位置都会同步更新，不需要逐个修改特征，能大幅缩短同系列不同通径产品的改型周期。

　　从实际应用场景来看，这类闸阀常被布置在料仓出料口、除尘管道支路、粉体输送管线的截断节点，用来控制物料或气流的通断，相比手动闸阀，气动执行的结构能接入工厂的气动控制系统，配合电磁阀、行程开关就能实现远程启闭控制，不需要操作人员到现场手动操作，在高空布置、有毒有害介质管路、需要频繁启闭的工位上适配性更强。设计时特意将气缸的安装轴线与闸板的运动轴线做了同轴度约束，避免气缸推杆受径向力导致密封件过早磨损，推杆与闸板的连接采用浮动接头结构，能抵消一部分安装时的同轴度误差，防止闸板运动过程中出现卡滞。

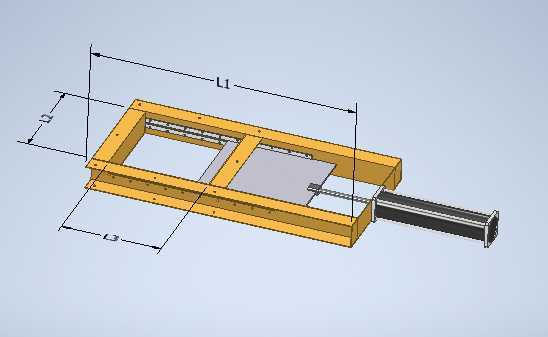

　　外形尺寸方面，模型里标注的L1尺寸对应阀身的总长度，也就是安装时需要预留的轴向空间，这个尺寸是和阀门通径直接绑定的，通径越大，L1的数值会同步增大，两侧的安装法兰采用平面密封结构，安装时不需要额外加工凹凸密封面，只要在法兰面之间加装密封垫片，拧紧连接螺栓就能实现密封，安装边界上要注意气缸伸出端的预留空间，要保证气缸推杆完全伸出时，闸板能完全打开到通径全开的位置，不会因为后方空间不足导致闸板开不到位，影响管路的通流面积。闸板本身采用平板式结构，密封面做了整面精加工，运动时沿着阀框内侧的导向槽做直线滑动，导向槽内预留了密封件安装槽，可以根据工况需求加装橡胶、四氟或者金属密封件，应对不同温度、不同腐蚀程度的介质。

　　从结构设计的细节来看，这款闸阀没有采用复杂的多零件拼接结构，阀框的导向槽直接在框架型材上加工成型，减少了额外的导向零件装配环节，既降低了加工成本，也减少了装配时的累积误差，气缸安装座直接焊接在阀框的端面上，安装面做了铣平处理，保证气缸安装后轴线与闸板运动方向平行。在参数化建模的逻辑里，除了基础的外形尺寸关联，还把闸板的厚度、导向槽的配合间隙、气缸的安装孔位都做了参数化设置，设计人员只需要输入需要的通径尺寸、设计压力、适用介质参数，就能快速生成对应规格的闸阀模型，直接导出工程图用于生产加工，不需要从零开始绘制每个零件。

　　在实际选型应用时，要注意管路内的介质流向，这款闸阀属于双向承压结构，不需要特意区分进出口方向，安装时只要保证阀框的法兰面与管路法兰面对齐，螺栓均匀拧紧即可，日常维护时只需要定期检查气缸的气源压力、推杆的密封件磨损情况，以及闸板密封面的结垢情况，不需要对阀身主体做频繁拆解，维护成本相对较低。相比其他类型的截断阀，这种气动平板闸阀的流阻更小，全开时闸板完全收进阀框上部，不会对管路内的介质流动造成遮挡，不容易出现介质积留的问题，在粮食输送、矿山粉料、水泥生产、垃圾焚烧烟气处理等工况下都有广泛的应用空间。建模过程中特意对运动部件做了干涉检查，模拟了闸板从全关到全开的整个行程，确认在整个运动过程中，闸板和阀框、气缸推杆和安装座之间都不会出现干涉，保证结构运动的顺畅性，同时对关键受力部位做了强度校核，比如阀框在承压时的变形量、闸板在关闭承压时的挠度，都控制在材料允许的范围内，避免实际使用时出现阀框变形漏料、闸板变形关不严的问题。
