DBD型螺纹插装式泄压阀结构设计

　　在液压系统的压力控制回路中，插装式泄压阀的应用场景覆盖了从工程机械执行机构过载保护、机床液压站压力超限泄放，到小型液压动力单元的稳压调节多个领域，这类元件因为集成度高、安装占用空间小，在紧凑型液压系统设计中被结构工程师频繁选用。本次设计的DBD型泄压插装阀，核心功能是在系统压力超过设定阈值时，快速开启阀口将高压油液泄回油箱，避免管路、泵体以及执行元件因为持续超压出现密封损坏、结构变形甚至爆管故障，区别于传统板式安装的溢流阀，插装式结构直接嵌入阀块内部安装，不需要额外的安装支架与外接管路，能大幅缩减液压阀组的整体体积。

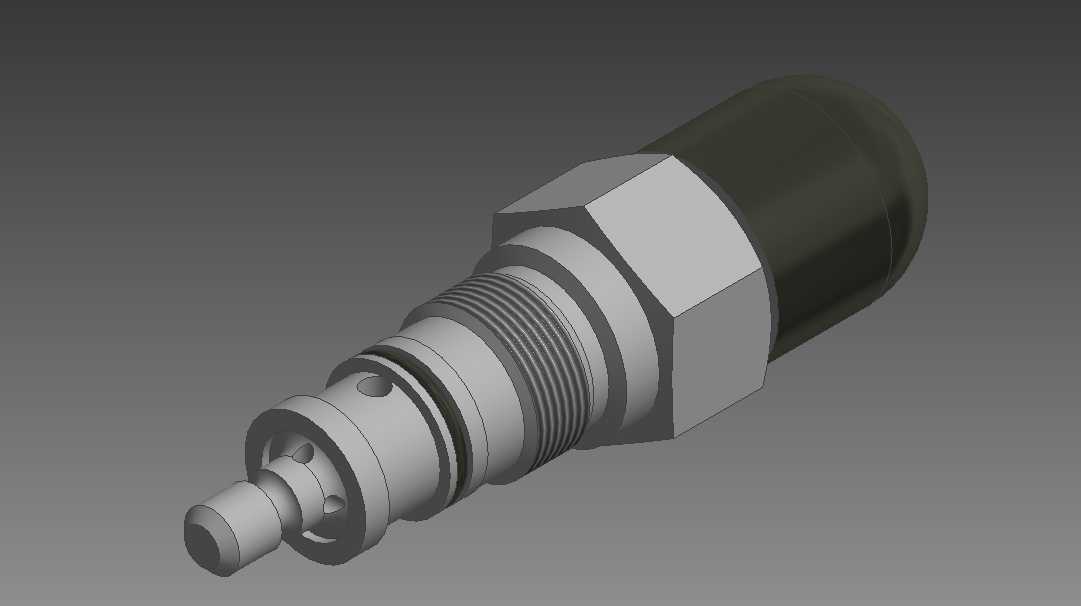

　　从设计思路来看，这款阀采用直动式锥阀密封结构，没有先导级的复杂阻尼孔道，结构响应速度更快，适合对压力超调敏感的小流量液压回路。整体结构沿轴向依次分为阻尼进油段、阀芯导向段、弹簧调压段以及外螺纹安装段，进油端的多级轴肩结构上开设径向阻尼孔，油液进入阀腔后先经过阻尼孔缓冲，避免高压油直接冲击锥面导致阀芯振荡，提升压力调节的稳定性。阀芯与阀套之间采用间隙密封配合，配合间隙控制在0.008-0.012mm之间，既保证阀芯动作的顺滑性，又能将内泄漏量控制在工程允许范围内，阀套外侧设置的两道密封槽用于安装O型圈，安装嵌入阀块后可以实现进油腔、回油腔之间的可靠密封，避免不同压力腔之间的窜油问题。

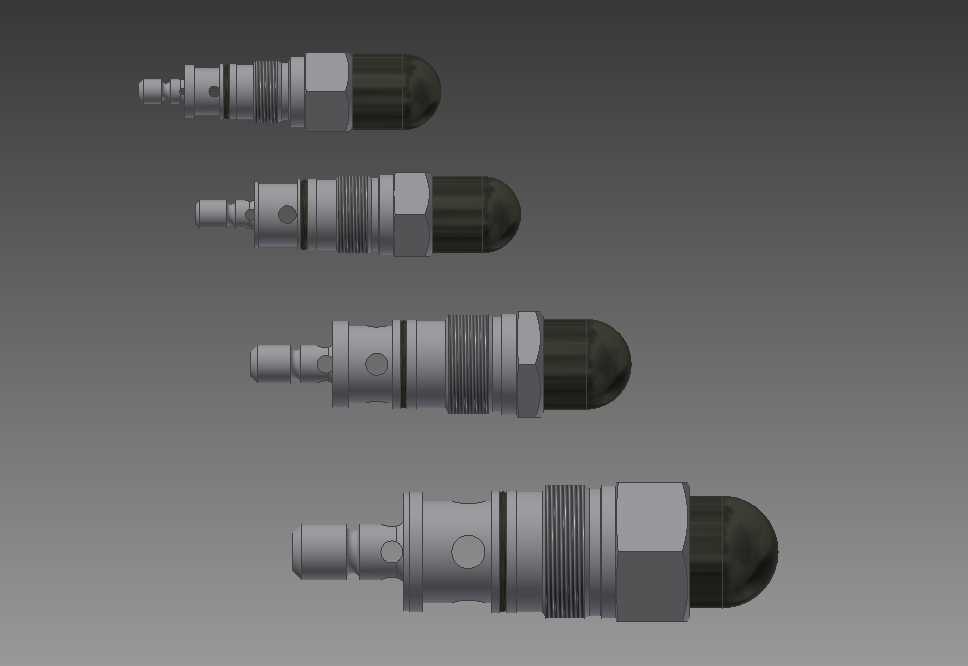

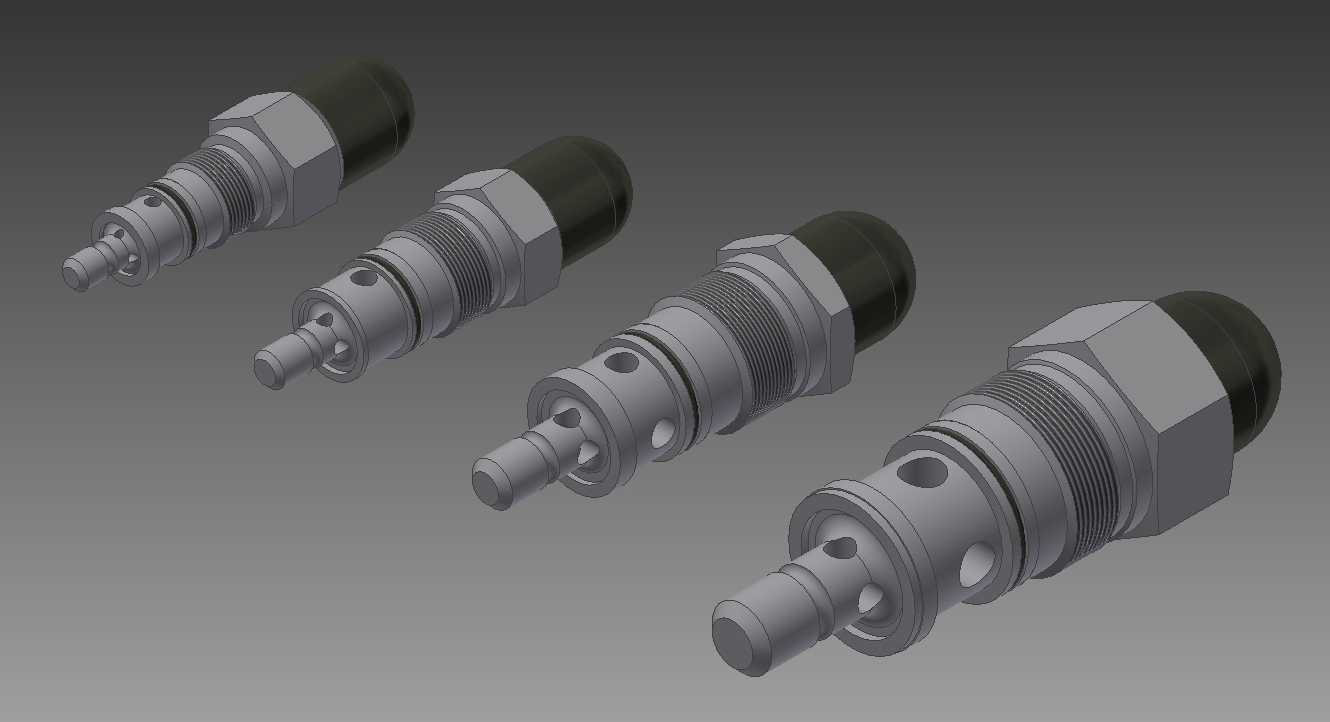

　　外形与安装边界方面，该系列阀覆盖6、10、20、30四个常用通径规格，不同通径对应不同的安装螺纹规格与插入深度，设计时严格遵循插装阀的通用安装孔标准，确保可以直接适配市面上标准化的插装阀阀块加工孔位，不需要单独定制非标准安装腔。阀体中部的六角结构是安装受力位，装配时可以用标准开口扳手直接拧入阀块，不需要设计专用工装，尾部的调压螺塞用于调节弹簧预紧力，以此设定泄压阀的开启压力，调压完成后可以用锁紧螺母固定位置，避免设备运行过程中因为振动导致压力设定值漂移。

　　在实际选型应用中，这类插装泄压阀常被布置在液压泵出口附近的阀块内部，紧邻压力油道，尽可能缩短高压油到阀口的流道长度，减少压力传递延迟，当系统出现瞬时压力冲击时，阀芯能在毫秒级时间内抬起泄油，相比外接管路的溢流阀，压力冲击的峰值能降低30%左右。同时因为整个阀完全嵌入阀块内部，外露部分只有尾部的调压结构，设备外部没有突出的阀件，能避免现场作业时的磕碰损坏，也更适合在粉尘、潮湿的恶劣工况下使用，不需要额外设计防护外壳。

　　结构建模过程中，对阀芯的锥面角度做了反复优化，最终选用24度密封锥角，既保证锥面贴合时的密封比压足够，不会出现低压泄漏，又能避免锥角过小导致阀芯开启时的卡滞问题，弹簧腔的泄油通道采用内部回油设计，不需要单独外接泄油管，进一步简化了阀组的外部管路连接。每个规格的安装尺寸都做了装配干涉校验，确保阀拧入阀块后，尾部的调节结构不会和周边的管路、其他阀件产生空间干涉，同时预留出足够的扳手操作空间，方便后期现场维护时的压力调整作业。
