双轴重载平板运输拖车结构设计

　　这款双轴平板运输拖车的结构设计，核心面向厂区内重型工件转运、短途工程设备驳运、农林场地物资转场这类非道路重载运输场景，区别于公路合规运营挂车，其结构冗余度更高，对复杂非铺装路面的适配性更强，能够在没有硬化的施工场地、厂区作业区、林区作业点完成常规货运车辆无法抵达区域的物资转运任务。从实际使用场景来看，这类平板拖车常搭配农用拖拉机、厂区内燃牵引车、小型工程装载机作为牵引动力，不需要上道路行驶牌照，主要解决厂区内部工序间重型零部件周转、工地小型机具短距离倒运、林场木材转运等场景的运输需求，额定承载上限设定在1500kg，双扭力轴的悬挂配置能够在颠簸路面有效过滤轮端冲击，避免所载运的精密加工件、易碎工程物料因为路面颠簸出现磕碰损伤。

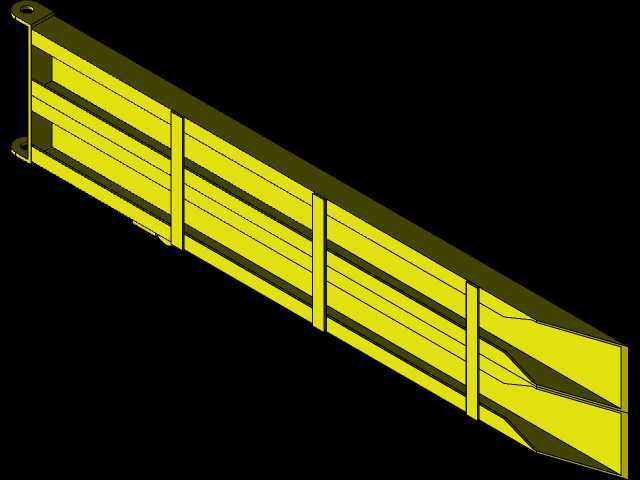

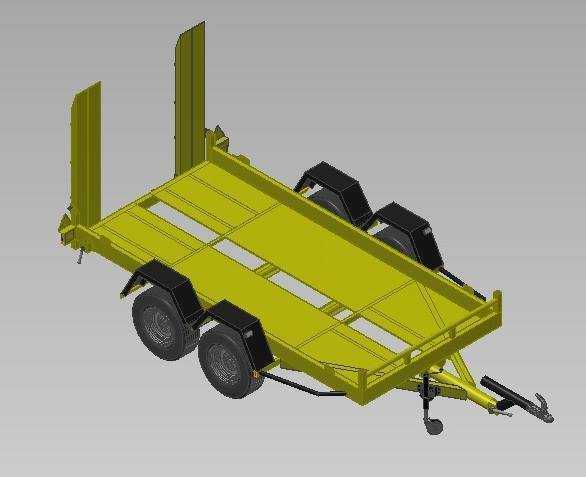

　　在结构设计思路上，整车采用低平板承载面布局，承载台面距离地面高度控制在合理区间，既保证轮组跳动行程足够，又能降低装卸货时的抬升高度，减少人工装卸的劳动强度，也方便小型轮式设备比如手推式工程机具、小型发电机组直接通过爬梯开上承载台面。承载台面采用框架式格栅结构，边框用高强度矩形管焊接成型，台面铺设花纹钢板并预留长条形减重孔，在保证整体结构刚度满足满载承载需求的前提下，尽可能降低整车自重，减少牵引动力的无效负载。台面两侧设置可翻转的立式挡架，在运输长条形物料比如管材、型材、小型林木的时候，挡架竖起可以防止物料从侧面滑落，运输宽幅设备的时候可以将挡架放倒，拓展台面的有效承载宽度，适配不同尺寸规格的载运物。

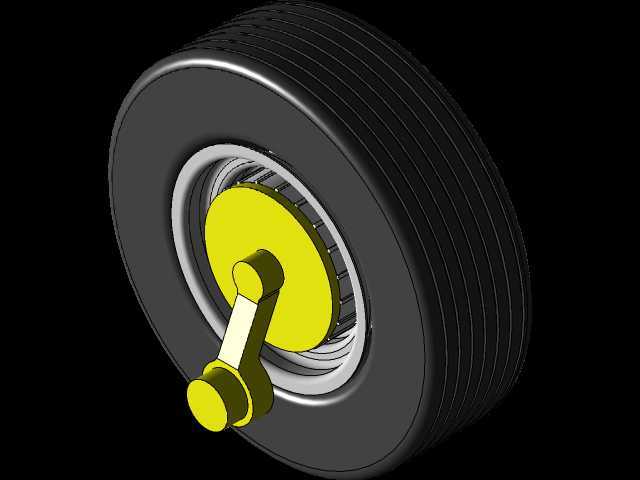

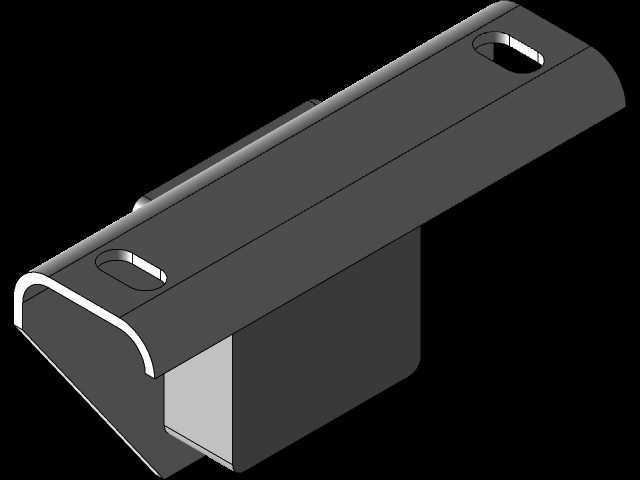

　　行走机构采用双轴四轮配置，每个轮组匹配独立的扭力轴悬挂，相比传统的钢板弹簧悬挂，扭力轴的结构更紧凑，不需要额外设置吊耳、弹簧固定座，底盘下方的结构更简洁，在非铺装路面行驶时，每个车轮可以独立根据路面起伏调整跳动量，保证四个车轮始终贴合地面，不会出现单轮悬空导致的轴荷偏移、车身侧倾风险。轮拱位置设置独立的弧形挡泥板，避免行驶过程中轮组带起的泥水、碎石飞溅到承载台面上的物料上。牵引端采用标准的球形牵引钩结构，匹配市面主流小型牵引车、拖拉机的牵引接口，牵引架上设置可折叠的支撑千斤顶，在拖车与牵引车脱离的时候，千斤顶可以放下支撑住牵引端，保证拖车停放时的水平稳定，不会出现前倾栽头的情况，牵引连接位置设置保险链挂点，行驶过程中挂上保险链可以避免牵引销脱落导致的拖车失控风险。

　　从安装边界尺寸来看，整车的宽度控制在常规厂区道路、林间作业道的通行限宽以内，长度匹配1500kg承载需求下的转向半径要求，双轴的轴距设定兼顾行驶稳定性和转向灵活性，在狭窄的厂区通道、林间小路转弯时不会出现过大的内轮差，降低狭窄区域的通行难度。台面的预留安装孔位可以根据用户的实际使用需求加装捆绑钩、爬梯固定座、侧边储物箱等附属配件，不需要对主承载框架进行二次焊接破坏，保证结构强度不会因为后期改装出现损伤。设计过程中已经通过CAE仿真对满载工况下的框架应力分布、轴荷分配、悬挂变形量进行了校核，确认主承载梁的应力集中点都做了圆弧过渡和加强板焊接处理，扭力轴的安装座位置采用双层板焊接加固，避免长期满载颠簸出现焊缝开裂、结构变形的问题。FEA仿真结果显示，在满载1500kg且单轮过减速带的极限冲击工况下，主框架的最大变形量控制在允许范围内，不会出现永久塑性变形，能够满足长期重载使用的结构强度要求。

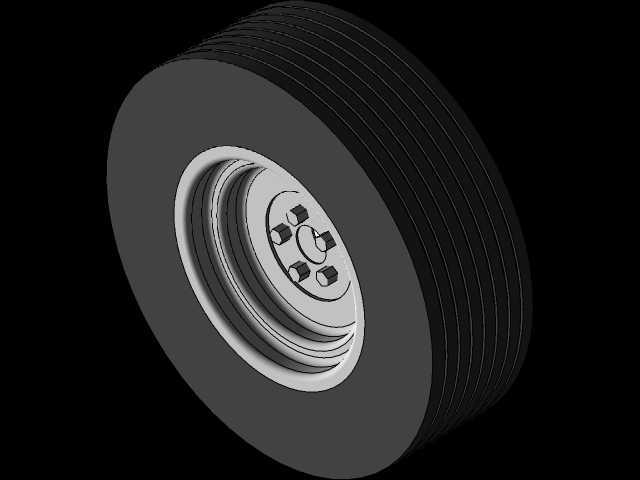

　　在细节设计上，轮组的固定螺栓采用标准的汽车级轮毂螺栓，方便后期更换轮胎、维护轮轴的时候可以直接采购通用配件，不需要定制特殊规格的紧固件。整车的焊接结构都采用连续满焊工艺，避免出现虚焊、漏焊的位置，所有外露的金属边缘都做了倒角打磨处理，避免装卸货的时候划伤操作人员。尾部的牵引销位置设置了缓冲橡胶块，在拖车与牵引车对接的时候可以起到缓冲作用，减少刚性碰撞对牵引架结构的损伤。
