12V车载公头点烟器取电连接器结构

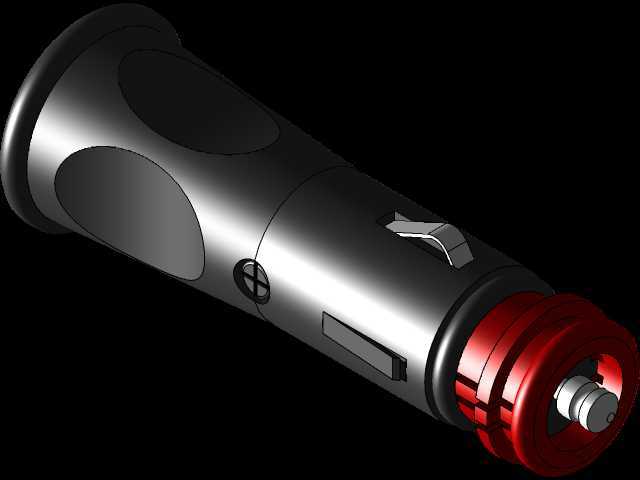

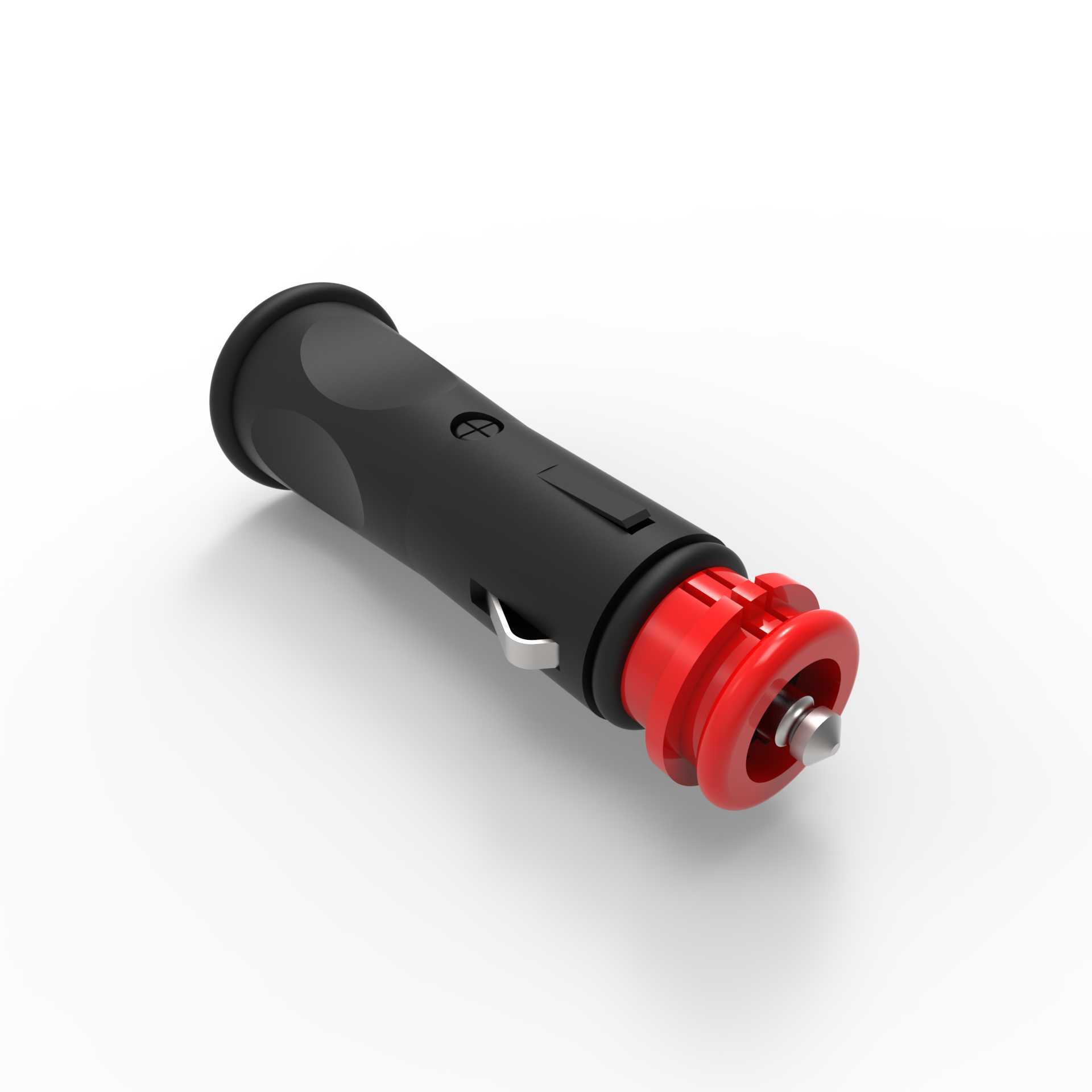

　　车载12V取电场景是民用车辆后装电子设备最常用的取电路径之一，从早期的点烟器发热取火功能，到现在承载行车记录仪、车载充气泵、车载充电器、便携逆变器等各类外设的供电需求，这类公头连接器的结构可靠性直接决定了取电过程的接触稳定性与使用安全。这款公头连接器的整体外形为适配车辆标准点烟器插座的圆柱型结构，插入端做了阶梯式的直径收窄设计，前端金属接触头对应插座内部的正极触点，侧部弹性金属弹片对应插座内壁的负极接触区域，插入后依靠弹片的预紧力实现径向定位，避免车辆行驶过程中因颠簸出现接触断连、打火等问题。

　　从结构设计逻辑来看，这款连接器的外壳采用绝缘耐温的工程塑料材质，握持区域做了防滑的凹陷造型，既方便用户插拔施力，也能在长期插拔磨损后保持足够的结构强度，不会出现外壳开裂的问题。前端红色的绝缘隔离结构将正极金属头与负极弹片做了完全的物理隔离，爬电距离满足车载低压电路的安全要求，避免正负极意外短接造成车辆保险丝熔断、线路过热的风险。连接器尾部的出线位置做了防弯折的应力释放结构，适配不同线径的供电线缆，避免线缆反复弯折后出现线芯断裂、外皮破损的问题。

　　在实际安装使用过程中，这类公头连接器的插入深度完全匹配市面主流乘用车、商用车的标准点烟器插座尺寸，插入后不会出现过度深入顶坏插座内部触点，或是插入深度不足导致接触面积不够、大电流工况下发热的问题。侧部的负极弹片采用弹性金属材质冲压成型，表面做了防锈导电处理，多次插拔后仍能保持足够的接触压力，接触电阻控制在合理范围内，支持最大10A左右的12V直流负载，能够覆盖绝大多数车载后装设备的取电需求。

　　设计过程中需要重点考量的边界条件包括：不同车型点烟器插座的内径公差范围，弹片的弹力曲线需要适配公差区间，既不能因为弹力过大导致插拔力过大用户操作困难，也不能因为弹力过小导致接触不良；外壳材质的耐温等级需要满足夏季车辆暴晒后车内的高温环境，不会出现材质软化变形；前端正极触点的突出高度需要匹配插座内部正极弹片的行程，保证接触到位的同时不会顶坏插座内部的弹性结构。另外，连接器外壳的拼接结构采用卡扣加超声焊接的固定方式，内部的导电连接部位做了防松设计，长期振动环境下不会出现内部接线松脱的问题。

　　在车载电子改装、后装设备开发的选型过程中，这类标准化的点烟器公头连接器不需要对车辆原有线路做破线改装，直接插入即可完成取电，是临时外接设备、便携车载电器最常用的连接方案，相比直接从保险盒取电的方案，具备安装便捷、可随时移除、不改动车辆原有线路的优势，适配各类需要临时取电的车载应用场景。
