分级机前置储料砂斗结构设计

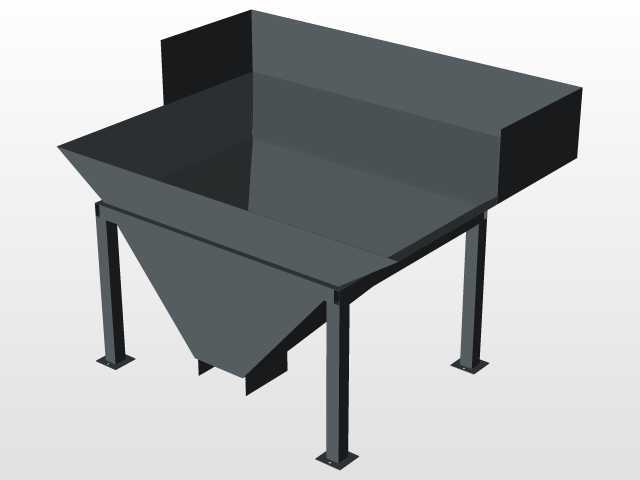

　　在砂石洗选、矿物分级的湿法选矿作业线里，这类砂斗是衔接前端来料输送与后端分级清洗工序的关键中转储料部件，很多现场调试时容易忽略这类中转料斗的结构合理性，导致后续分级机进料不均、溢料或者架桥堵料，直接拉整条生产线的处理效率。从结构设计逻辑来看，这个砂斗采用上宽下窄的倒梯形受料仓结构，上部敞口的尺寸匹配前端皮带输送机的落料点覆盖范围，避免来料撒落，仓壁的倾斜角度经过物料安息角校核，针对水洗砂这类含水率偏高、有一定粘附性的物料，仓壁倾角设置大于物料自然堆积角5度以上，保证物料能依靠自重顺畅下滑，不会在仓壁粘附堆积造成堵料。

　　下部的出料段直接对接分级机的进料溜槽，出料口的宽度匹配分级机的槽体宽度，保证落料能均匀铺在分级机的洗选槽面上，不会出现局部堆料导致分级精度下降的问题。支撑部分采用方管焊接的框架式机架，四根主立柱垂直布置，上下设置多层横撑与斜撑形成稳定的空间桁架结构，立柱底部带有安装底板，可通过膨胀螺栓与现场混凝土基础固定，安装时需要保证机架上平面的水平度偏差不超过千分之二，避免料仓偏载导致长期使用后机架变形。料仓本体采用钢板折弯焊接成型，仓体上部设置一圈加强角钢，抵消物料装载时对仓壁的侧压力，避免仓板受载外鼓变形；仓体与机架的连接采用分段焊接加螺栓紧固的复合连接方式，既保证连接强度，也方便后期磨损后更换料仓部件。

　　实际作业过程中，前端筛分后的砂石物料通过皮带机输送落入该砂斗内，砂斗起到临时储料、缓冲来料波动的作用——当前端输送量出现短时波动时，砂斗的储料容积可以容纳10到15分钟的分级机处理量，避免分级机出现断料或者瞬时进料过载的情况，保证分级机的清洗、分级作业持续稳定运行。设计时还需要考虑安装边界的适配性，料仓顶部的进料口高度要匹配前端皮带机的头部滚筒落料高度，保证物料下落的落差控制在合理范围，落差过大会导致物料冲击仓壁造成过快磨损，落差过小则容易出现撒料；机架的底部净空高度要匹配分级机的进料口高度，保证出料溜槽的倾斜角度满足物料自流要求，不需要额外设置输送装置就能完成进料衔接。

　　另外在料仓的下部靠近出料口的位置，预留了调节闸门的安装位置，可根据分级机的实际处理能力调整出料流量，避免进料量超过分级机的处理负荷导致洗选不充分、细砂流失的问题。这类结构的砂斗相比简易的焊接溜槽，储料缓冲能力更强，结构稳定性更好，能适应选矿现场潮湿、多粉尘、载荷波动大的作业环境，框架式的机架也方便现场安装调整，不需要复杂的混凝土浇筑支墩，缩短现场安装调试的周期。在三维建模过程中，这类结构需要重点校核仓壁的受载变形量、机架的静载稳定性，还要考虑焊接工艺的可行性，所有的焊接连接处都要预留合理的焊脚尺寸，针对受物料冲刷磨损的仓壁部位，建模时可以预留耐磨衬板的安装厚度，方便后期加装耐磨衬板延长设备使用寿命。
