矿用方锥卸料溜槽结构设计

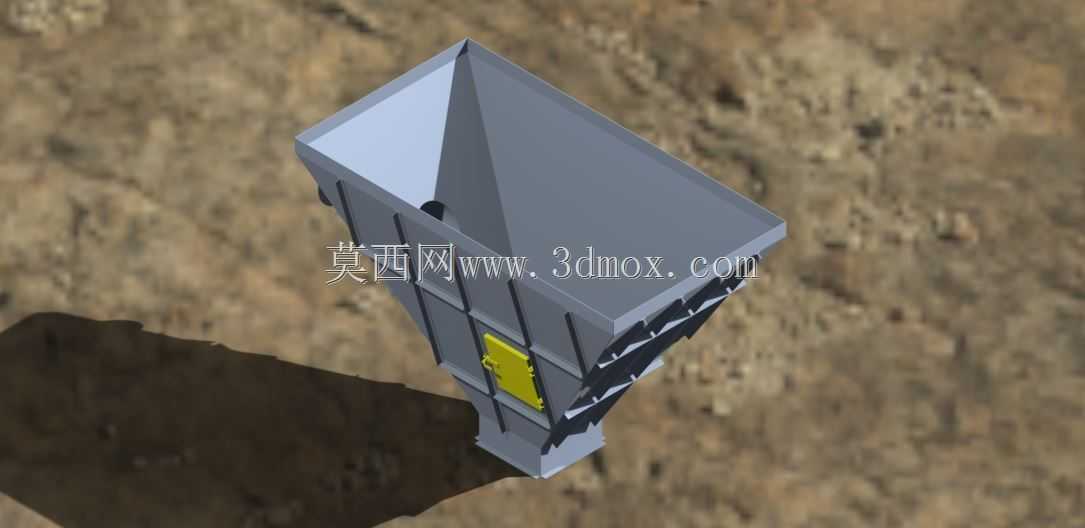

　　该结构为矿用物料中转卸料用方锥溜槽，主要应用于选矿厂破碎筛分环节、散料转运站的物料导流场景，承担上游皮带输送机、筛分设备出料与下游输送设备、料仓之间的物料衔接导流作用，可有效避免散料在转接点出现撒料、堵料、偏流问题，降低物料转接过程中的扬尘与设备磨损。从结构设计逻辑来看，整体采用上方下锥的变截面结构，上部方形进料口采用大开口设计，可完全覆盖上游设备的落料范围，进料口边缘设置外翻式法兰边，法兰边预留标准螺栓安装孔位，可直接与上游设备的出料端法兰对接，安装时无需额外制作转接法兰，适配多数常规带宽的皮带机、振动筛出料口安装尺寸。

　　锥段采用四面向中心收拢的斜壁设计，斜壁倾斜角度参考散料安息角设置，针对矿石、煤炭等常见矿用散料的流动特性，斜壁角度大于对应物料的安息角3-5度，可保证物料依靠自重顺利下滑，不会在锥段内壁出现粘料、积料问题，避免长期运行后积料挤占通流截面导致的堵料故障。锥段下部设置方形出料口，出料口尺寸匹配下游受料设备的进料宽度，可保证物料集中落入下游设备的受料中心，避免偏载导致的皮带跑偏、筛面偏料等问题。结构侧面设置快开式检修门，检修门采用带密封胶条的快压锁扣固定，当溜槽内部卡入超径大块物料、或者出现异物卡堵时，操作人员无需进入溜槽内部，打开侧门即可快速清理堵料，大幅降低堵料故障的处理时长，减少设备停机时间。

　　溜槽外壁设置纵向加劲肋，沿锥段母线方向均匀布置，可提升整体结构刚度，避免大流量物料长期冲击导致的壁板变形、焊缝开裂问题，延长设备使用寿命。设计过程中充分考虑安装边界条件，整体结构的安装高度、进出口中心距可根据现场转接点的高差进行适配调整，法兰连接形式可兼容现有多数散料输送设备的接口标准，无需对现有生产线进行大规模改造即可直接替换原有老旧溜槽。溜槽内壁可根据输送物料的磨琢性选择加装耐磨衬板，衬板采用沉头螺栓固定，磨损后可快速更换，进一步降低设备的维护成本。
