工业重载方形法兰安装式定向脚轮结构

　　这款定向脚轮的结构设计，首先要匹配工业场景里的重载移动需求，常见于重型工装货架、大型设备转运机架、自动化线边工位器具的底部支撑，区别于万向脚轮的转向功能，这款定向结构的脚轮主要用于需要固定行走轨迹的移动单元，比如沿固定轨道推送的物料台车、直线移动的重型设备底座，能避免行进过程中出现不必要的方向偏移，保证长距离推送时的行进稳定性。

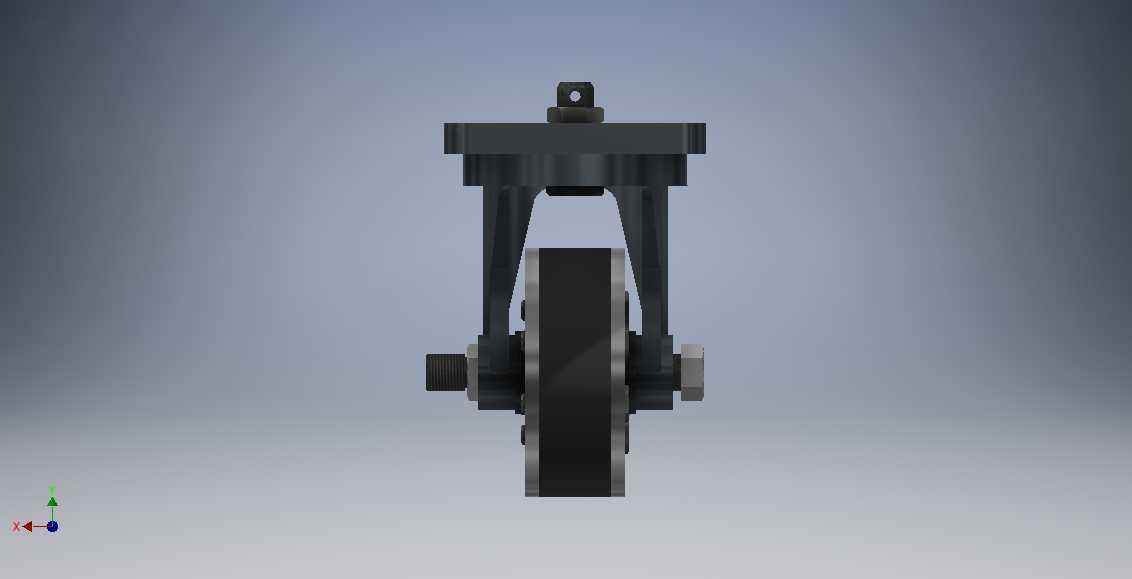

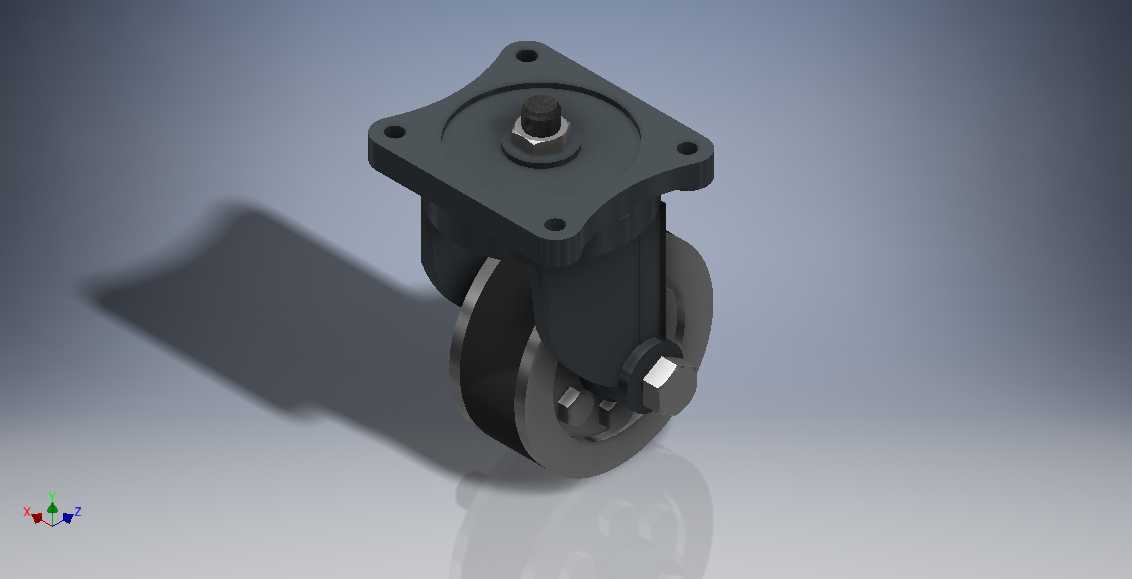

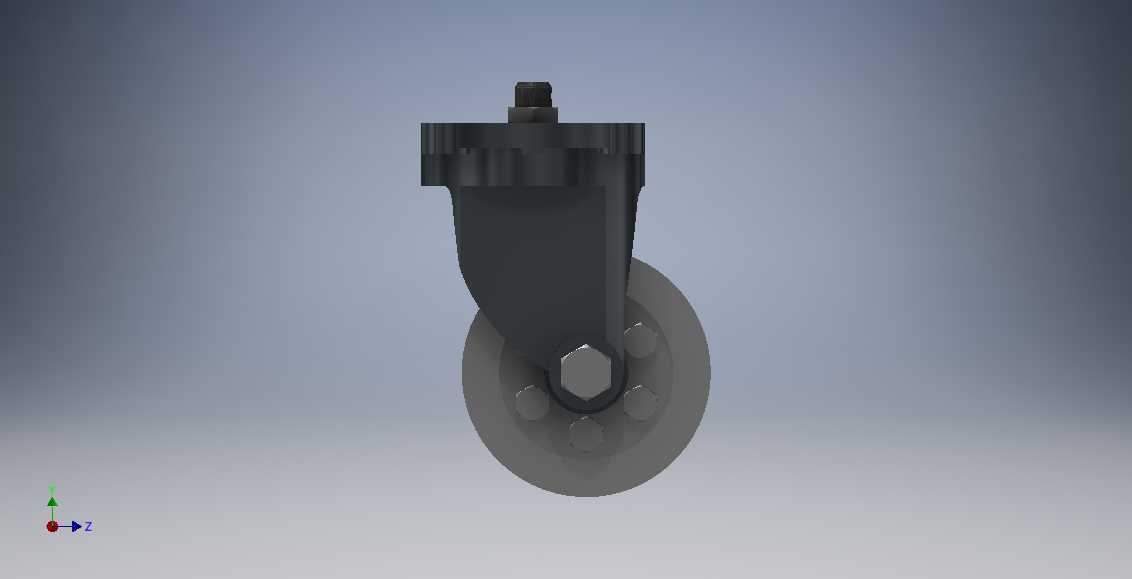

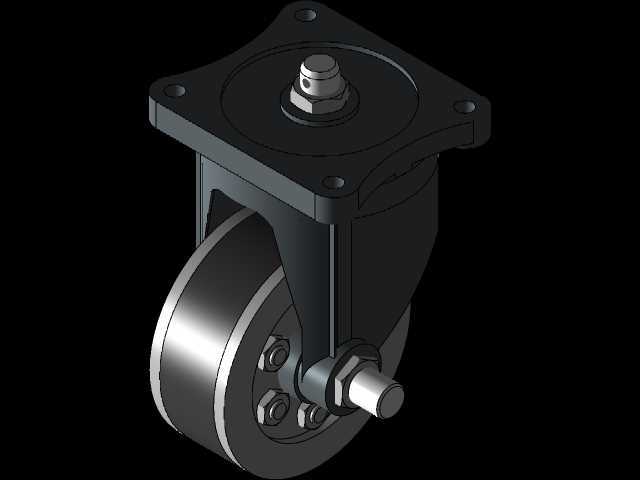

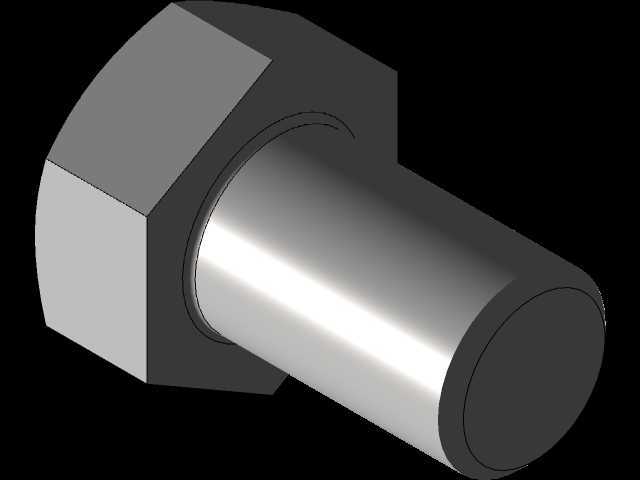

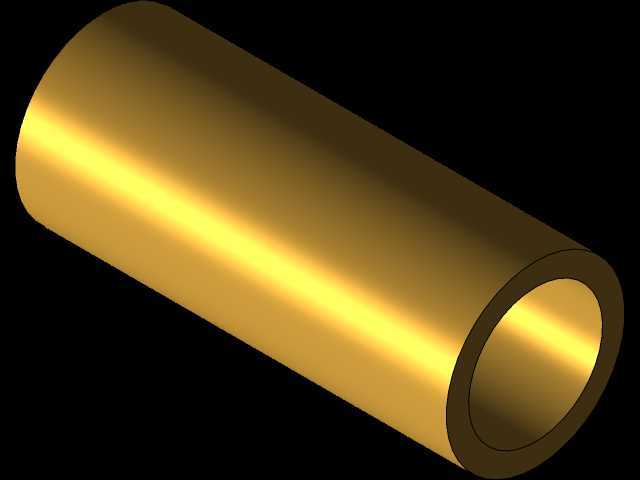

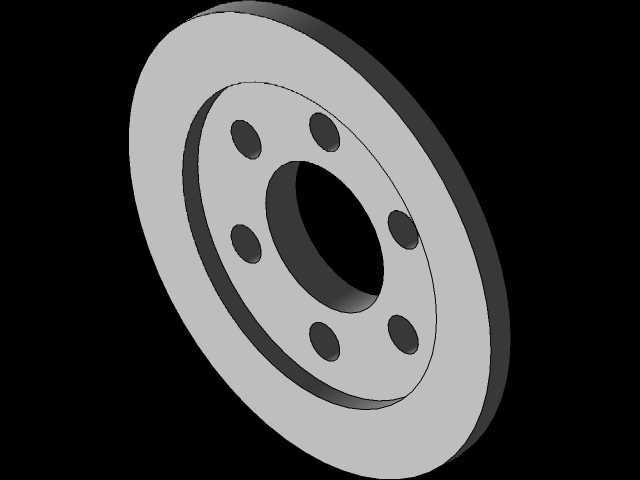

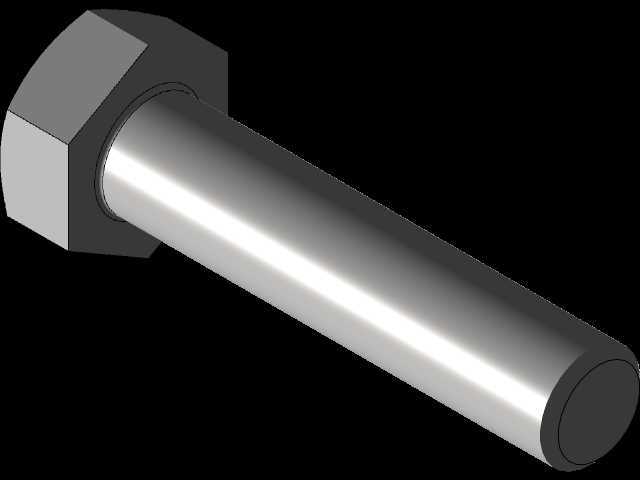

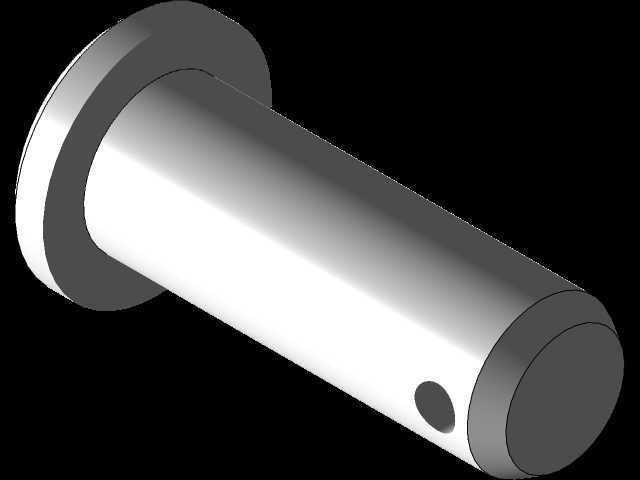

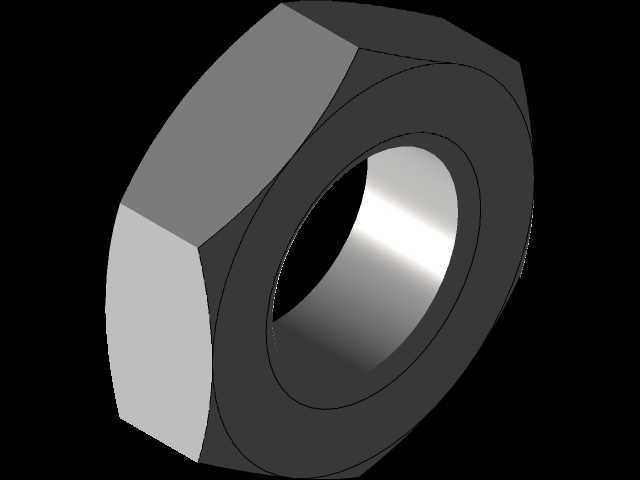

　　从结构组成来看，顶部的方形法兰安装座是整个脚轮的承载基准，四个角位预留的沉头安装孔，可直接通过螺栓与设备底部的安装面锁紧固定，安装座下方集成了一体式的轮架支撑结构，轮架采用双侧支撑的包络式设计，将滚轮完全容纳在支撑臂之间，中心轮轴贯穿两侧支撑臂与滚轮中心孔，配合轴端的防松锁紧结构，避免轮体在重载滚动时出现轴窜动。滚轮部分采用金属轮芯搭配外圈耐磨层的复合结构，金属轮芯保证径向承载能力，外圈的耐磨材质可降低滚动过程中的噪音，同时减少对车间环氧地坪、水泥地面的划伤，适配多数工业生产车间的地面工况。

　　设计过程中首先要核算承载边界，这类定向脚轮的单轮承载通常要匹配整台设备的总重量，按照四点支撑的受力分配，单轮额定承载需要预留1.5倍以上的安全系数，避免设备偏载时单个脚轮受力过载出现结构变形。安装法兰的尺寸设计要匹配通用工业设备的底部安装孔位标准，法兰的厚度要满足螺栓锁紧时的刚性要求，避免安装后法兰面出现翘曲，导致轮体与地面接触不实，出现滚动卡顿、局部磨损加剧的问题。轮架的支撑臂厚度需要经过受力校核，在承受额定载荷时，支撑臂的变形量要控制在允许范围内，防止轮轴倾斜导致滚轮偏磨。

　　安装边界方面，顶部法兰的四个安装孔呈正方形分布，孔位中心距要匹配常用的设备底部安装尺寸，安装时需要保证法兰面与设备底面完全贴合，螺栓锁紧时要采用对角锁紧的方式，避免局部应力集中导致法兰变形。脚轮的总高度决定了设备底部的离地间隙，设计时要保证轮体最低点到法兰安装面的高度尺寸公差控制在±0.5mm以内，避免同一台设备上安装多个脚轮时出现个别脚轮悬空、受力不均的情况。滚轮的宽度设计要兼顾承载能力与滚动阻力，宽度越大承载能力越强，但相应的滚动阻力也会提升，需要根据实际使用场景的推送频率、地面平整度做平衡选型。

　　实际使用场景中，这类定向脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的行进方向后侧安装两个定向脚轮，前侧安装两个带刹车的万向脚轮，既可以保证直线行进时的方向稳定性，又能在需要转向时通过前侧万向轮实现灵活转向，停靠时通过刹车结构锁定轮体，避免设备出现滑移。轮轴位置设计有润滑注油通道，可定期加注润滑脂降低转动摩擦阻力，延长脚轮的整体使用寿命，轴端的密封结构可以阻挡车间内的粉尘、切削液进入转动配合面，避免出现轮体转动卡滞的问题。滚轮的轮廓采用微弧面设计，和地面接触时为线接触状态，相比平面接触的滚轮，转向和滚动时的阻力更小，同时在地面存在微小不平整时，仍能保证轮体和地面的有效接触，避免出现颠簸晃动。
